Productos · Conjuntos de Subestación

Conjuntos de Subestación

Name: Conjuntos de subestación Partalum
Brand: Partalum

Los conjuntos de subestación Partalum son ensambles de suspensión, tensión, remate ciego y seccionamiento para subestación de 115 a 400 KV desde 1 hasta 3 conductores por fase.

115–400 KV1-3 C/F

Solicitar cotización →Descargar catálogo

Catálogo · 48 productos

Desglose completo de Conjuntos de Subestación.

Cada producto con su render, designación de catálogo, norma, material y tabla de selección por conductor — extraído del catálogo técnico Partalum.

Haz clic en el + para agregar productos a tu cotización.

Conjunto de suspensión vertical 1 C/F 266-477 ACSR 115-161 KV

CFE 2C301-15 CS1-104-C-161

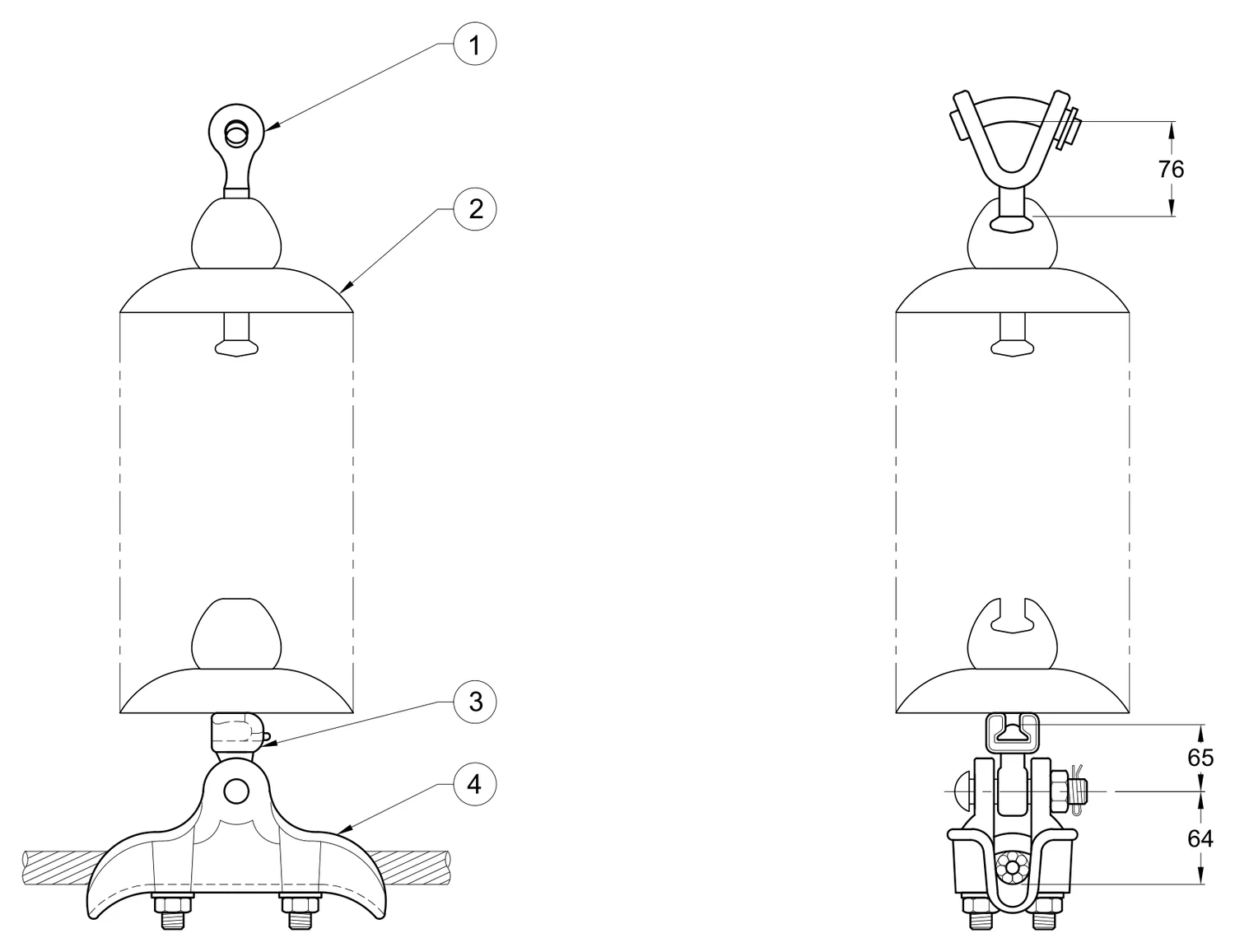

Plano 2D — Conjunto de suspensión vertical 1 C/F 266-477 ACSR 115-161 KV

Conjunto de suspensión vertical 1 C/F 266-477 ACSR 115-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-104
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 1 C/F 795-1113 ACSR 230 KV

CFE 2C301-15 CS1-139-C-230

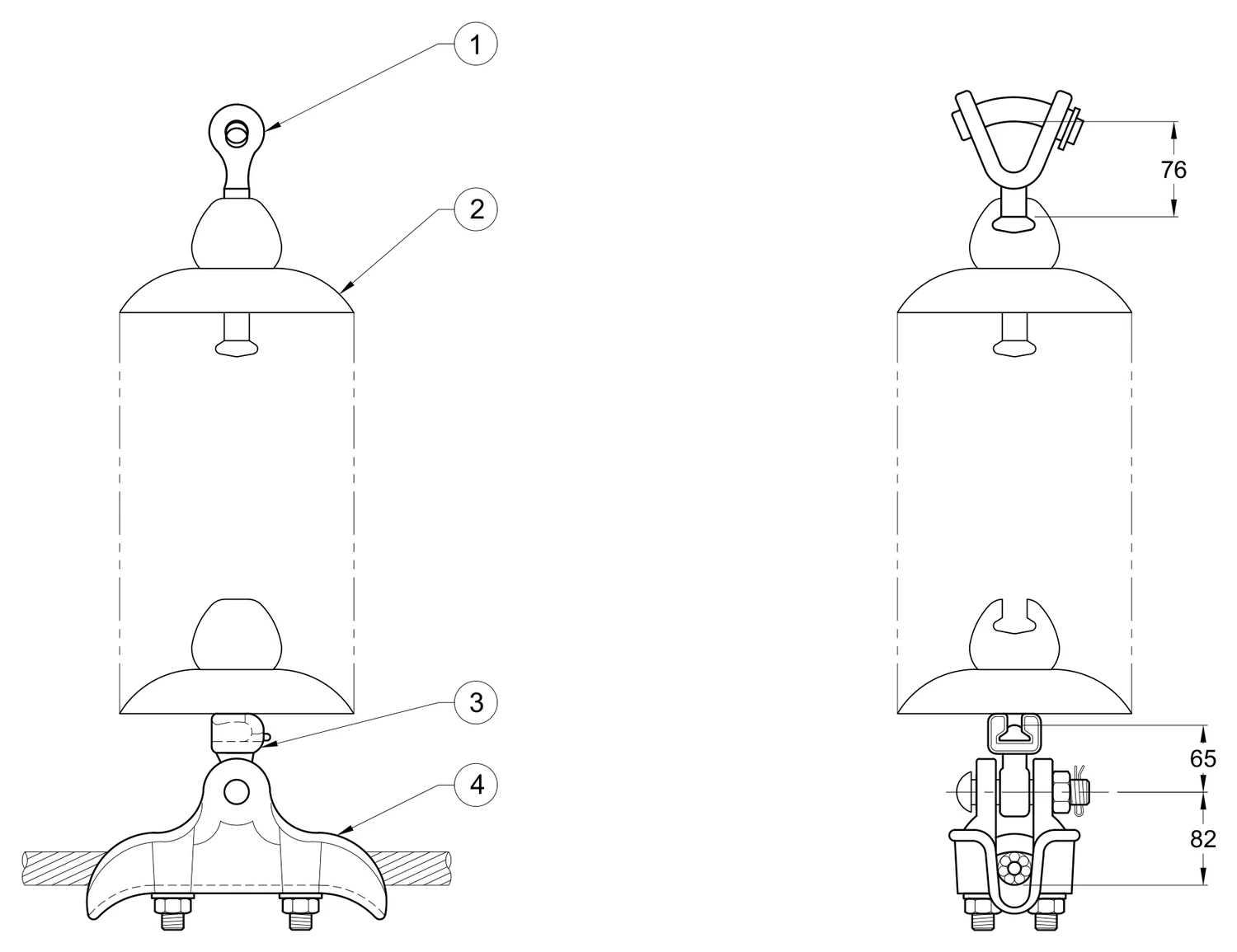

Plano 2D — Conjunto de suspensión vertical 1 C/F 795-1113 ACSR 230 KV

Conjunto de suspensión vertical 1 C/F 795-1113 ACSR 230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-139
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-2
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 1 C/F 266-477 ACSR 115-161 KV

CFE 2C301-15 CSV1-104-C-161

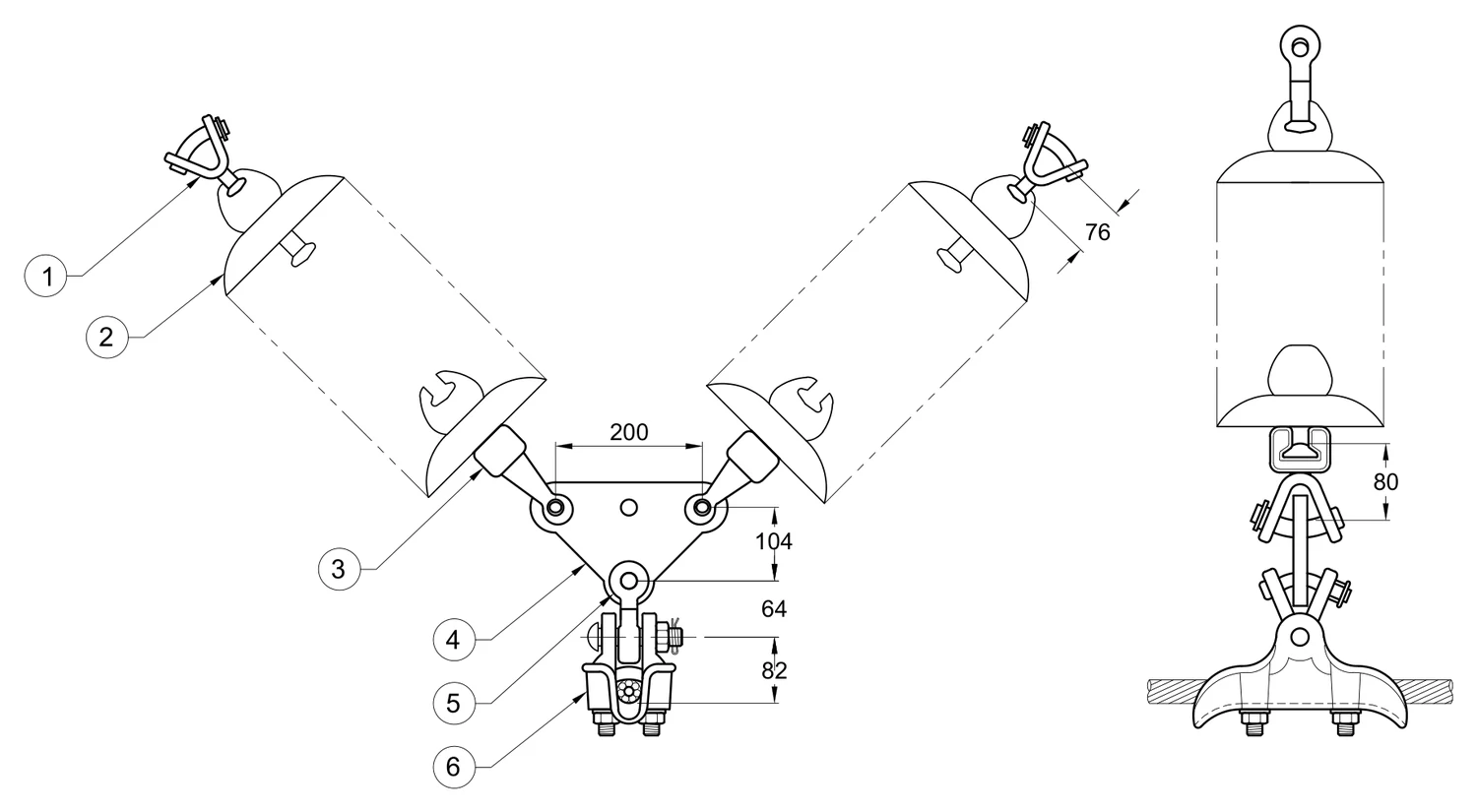

Plano 2D — Conjunto de suspensión en "V" 1 C/F 266-477 ACSR 115-161 KV

Conjunto de suspensión en "V" 1 C/F 266-477 ACSR 115-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-104
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-0
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 1 C/F 795-1113 ACSR 230 KV

CFE 2C301-15 CSV1-139-C-230

Plano 2D — Conjunto de suspensión en "V" 1 C/F 795-1113 ACSR 230 KV

Conjunto de suspensión en "V" 1 C/F 795-1113 ACSR 230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo rectangular

CFE 2C301-15 CSV2-139-200-C-230

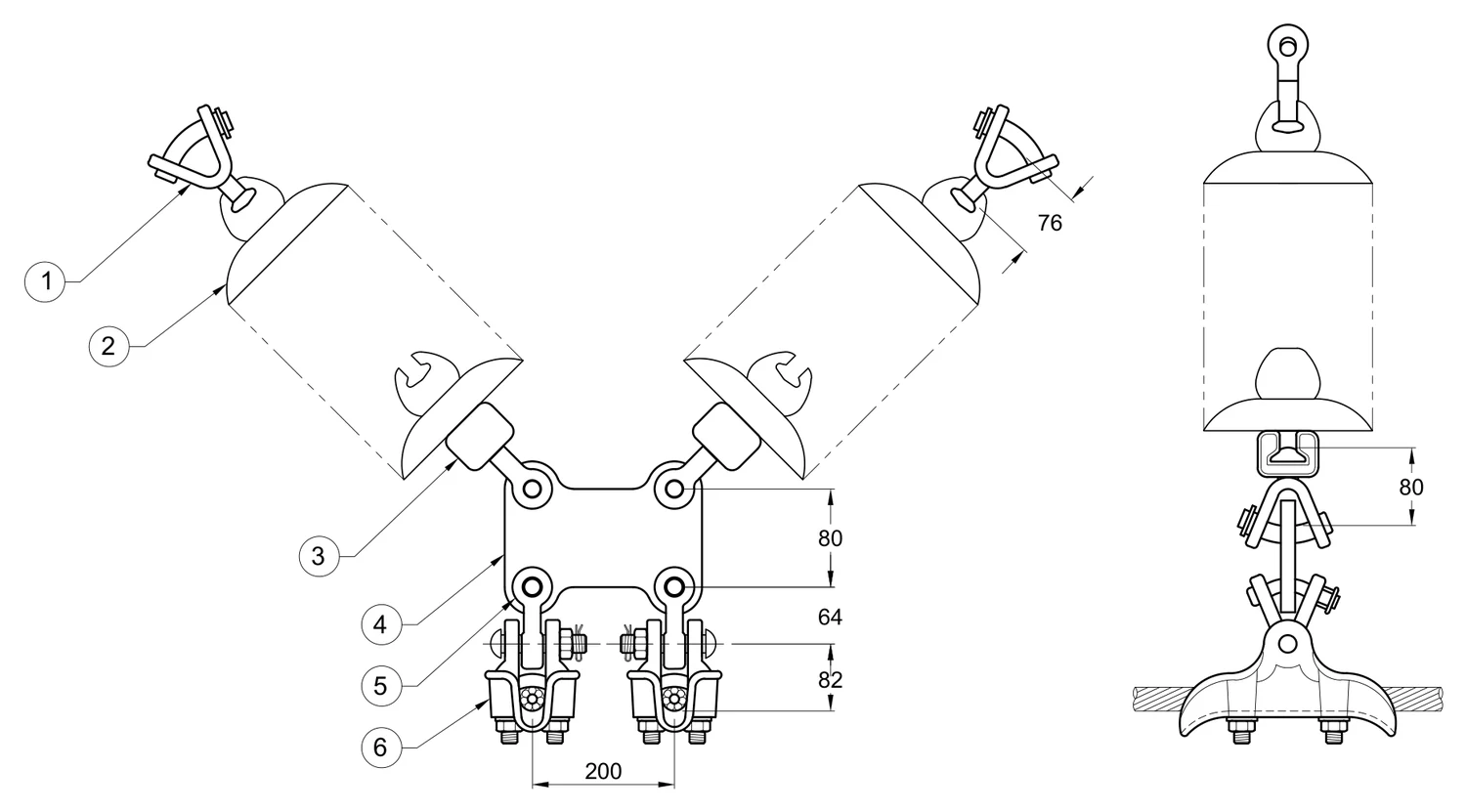

Plano 2D — Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo rectangular

Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo rectangular — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	2	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO	YRECT-200-V2
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo trapezoidal

CFE 2C301-15 CSV2-139-200-1-C-230

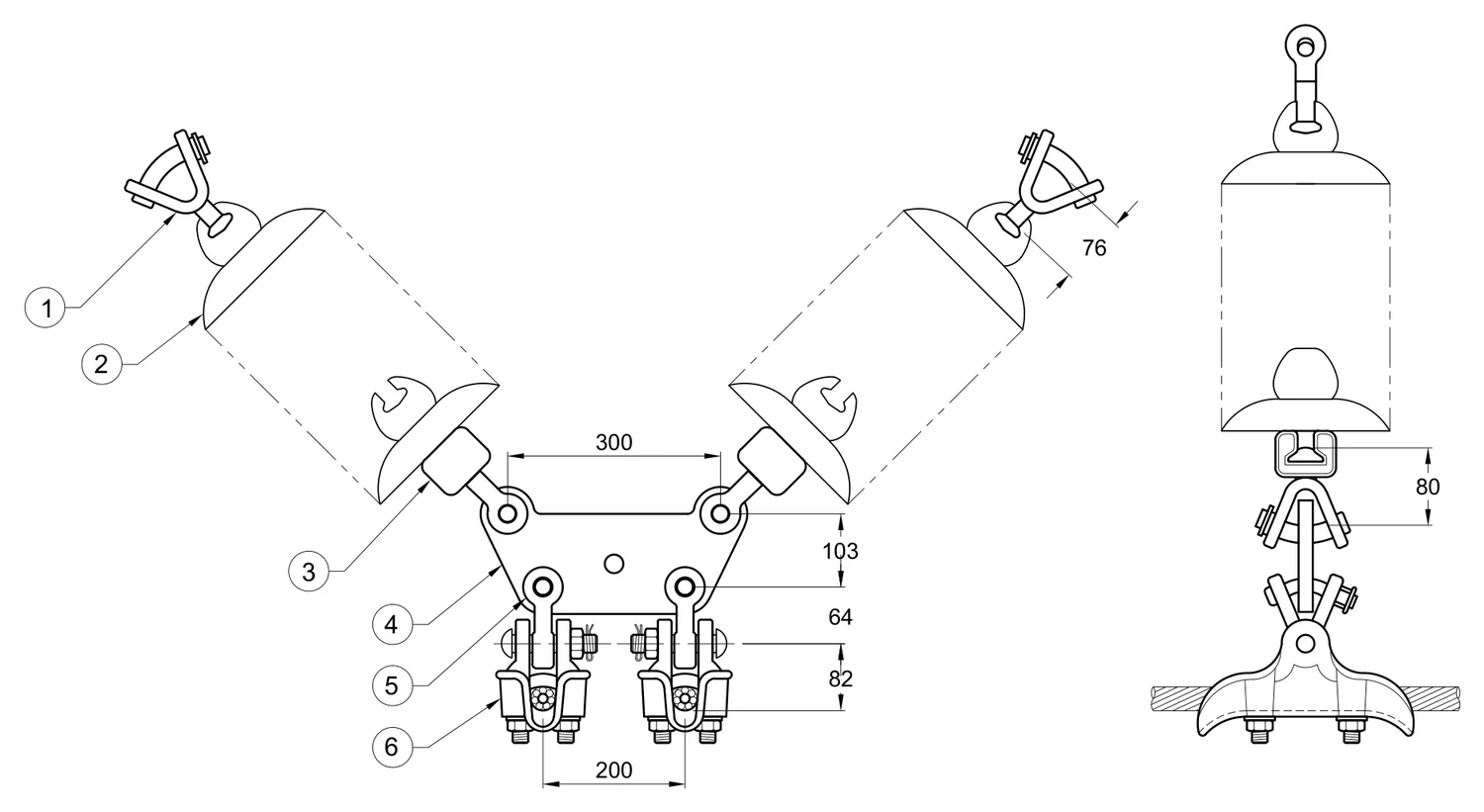

Plano 2D — Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo trapezoidal

Conjunto de suspensión en "V" 2 C/F 795 1113 ACSR 115-230 KV Yugo trapezoidal — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	2	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 2 C/F 1113 ACSR 400 KV

CFE 2C301-15 CSV2-GSAN-1113-C

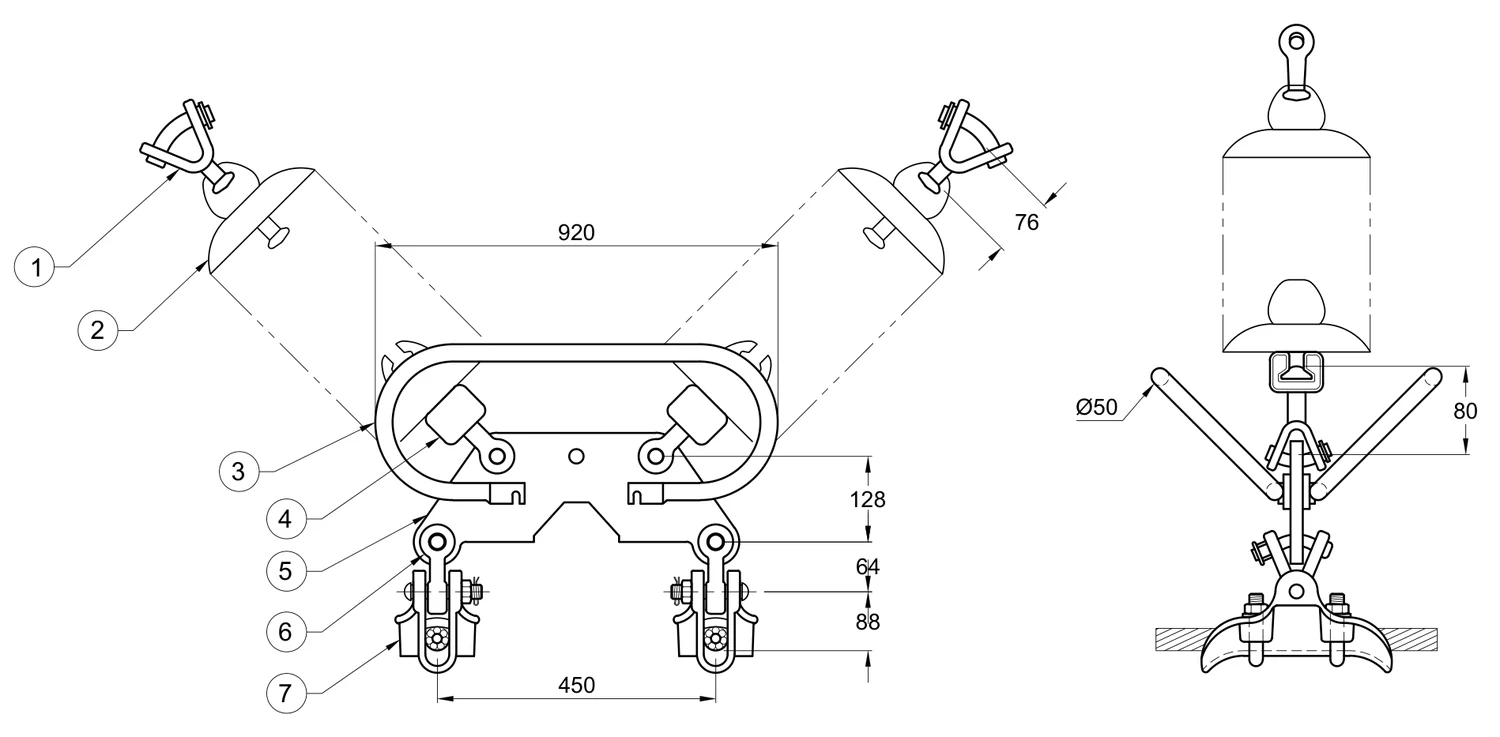

Plano 2D — Conjunto de suspensión en "V" 2 C/F 1113 ACSR 400 KV

Conjunto de suspensión en "V" 2 C/F 1113 ACSR 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113-S
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
3	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 2 C/F 795-1113 ACSR 115-230 KV

CFE 2C301-15 CS2-139-200-C-230

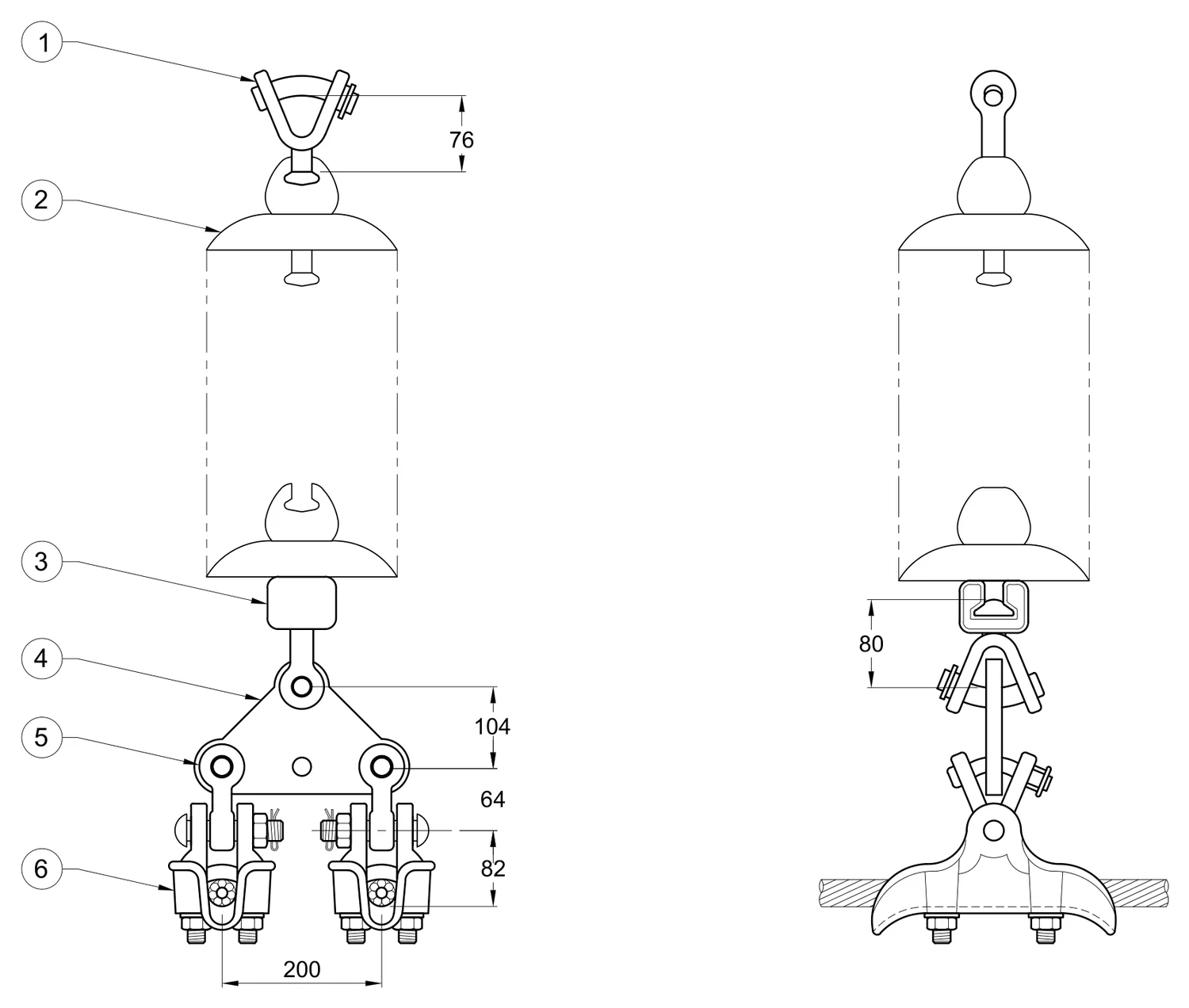

Plano 2D — Conjunto de suspensión vertical 2 C/F 795-1113 ACSR 115-230 KV

Conjunto de suspensión vertical 2 C/F 795-1113 ACSR 115-230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	2	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 2 C/F 1113 ACSR 400 KV

CFE 2C301-15 CS2-GSAN-1113-C

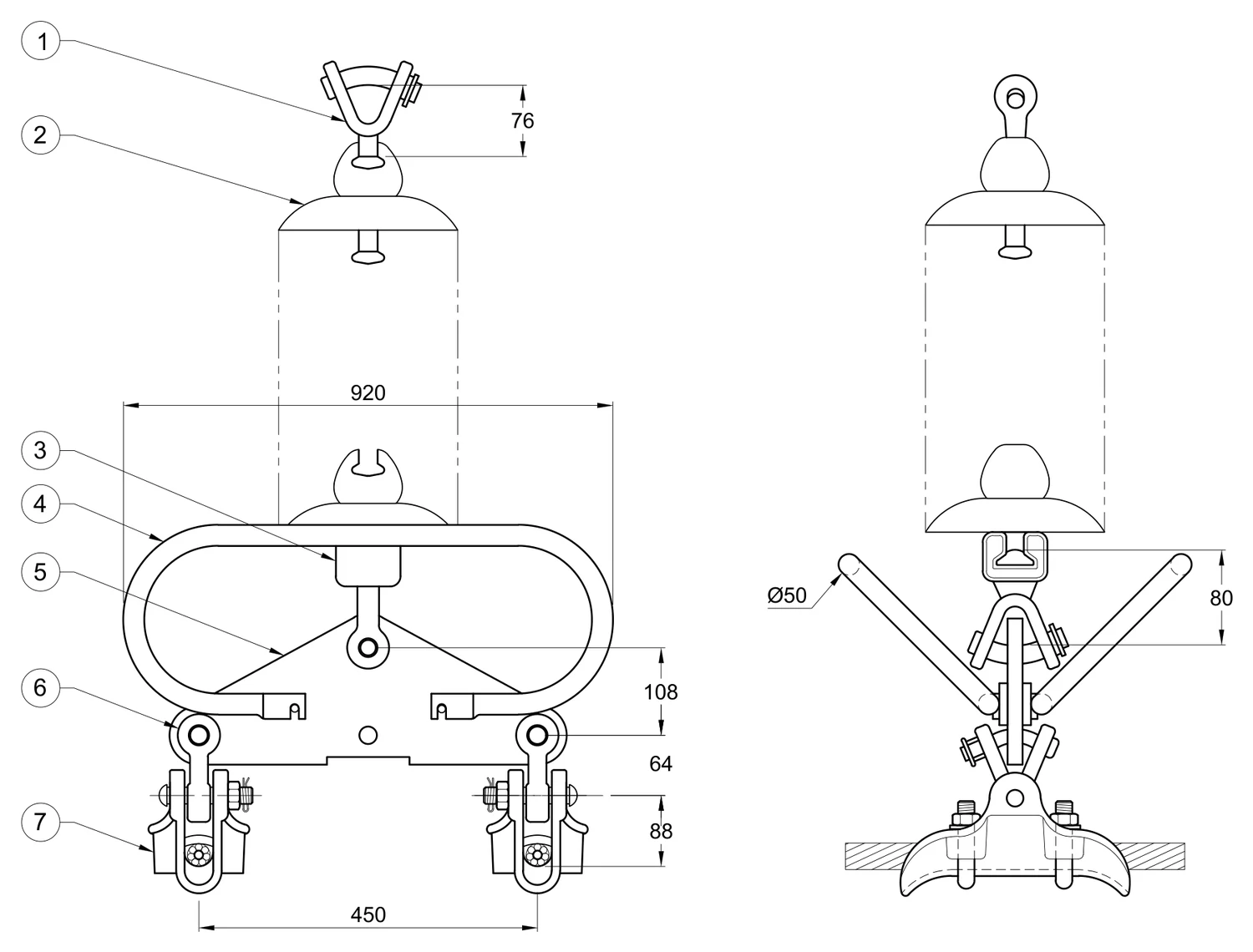

Plano 2D — Conjunto de suspensión vertical 2 C/F 1113 ACSR 400 KV

Conjunto de suspensión vertical 2 C/F 1113 ACSR 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113-S
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-I2
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-161 KV

CFE 2C301-15

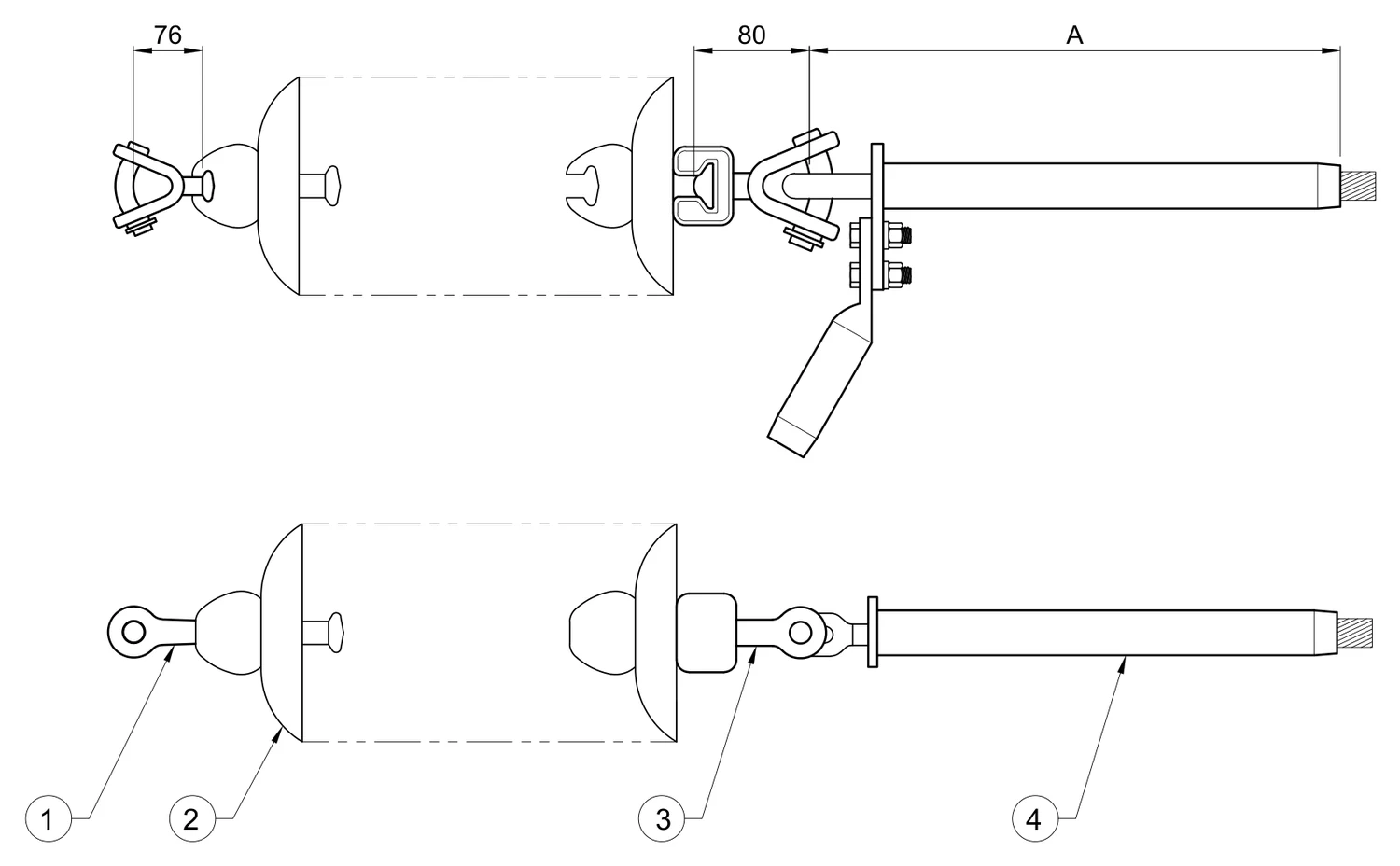

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-161 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-161 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	776	1113	GTC-1113	CT1-1113-C-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	900	GTC-900	CT1-900-C-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	795	GTC-795	CT1-795-C-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	646	477	GTC-477	CT1-477-C-161
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-161 KV

CFE 2C301-15

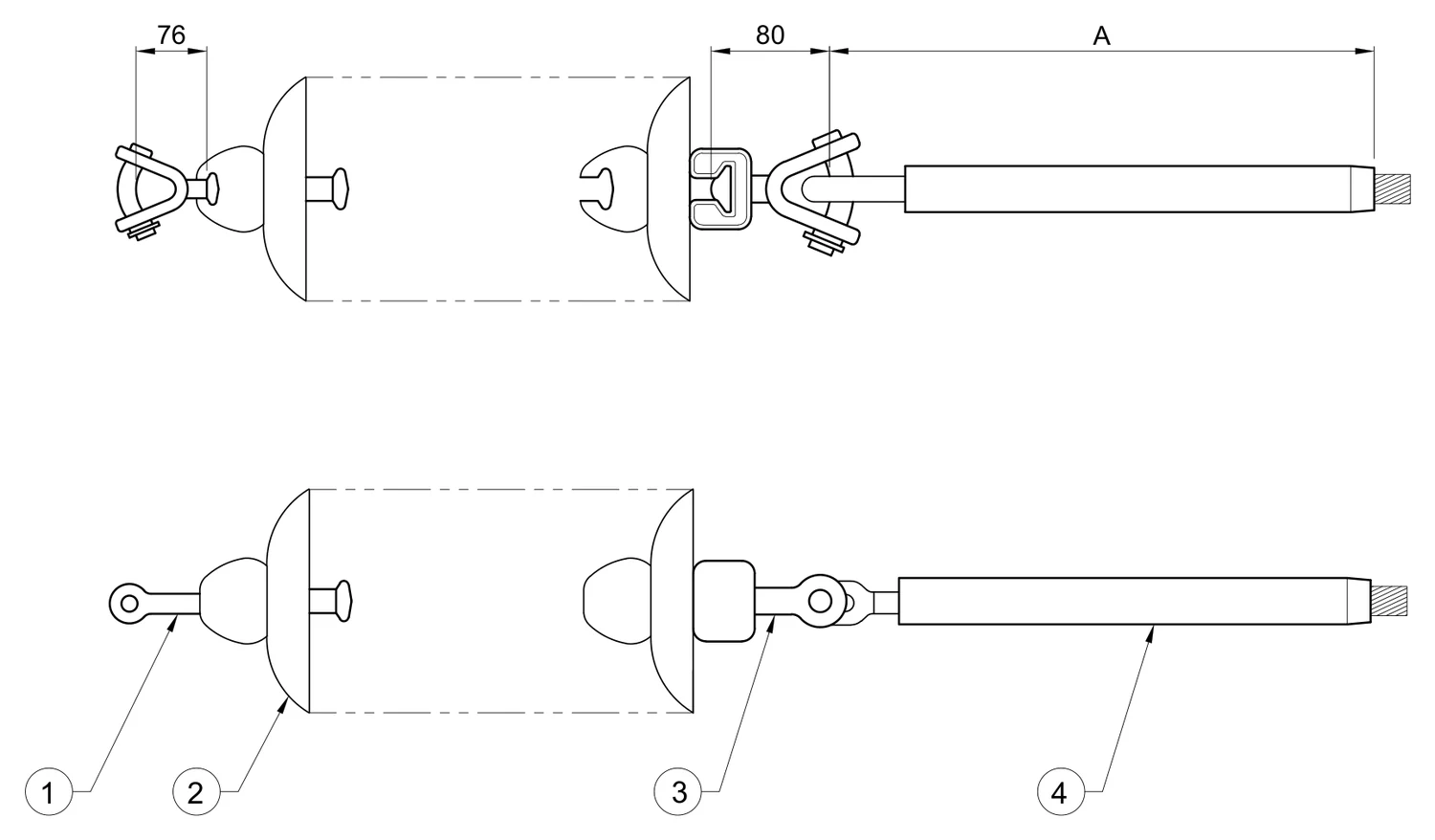

Plano 2D — Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-161 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-161 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	620	776	1113	GRC-1113	CR1-1113-C-161
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	726	900	GRC-900	CR1-900-C-161
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	726	795	GRC-795	CR1-795-C-161
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	490	646	477	GRC-477	CR1-477-C-161
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-230 KV

CFE 2C301-15

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477-795-900-1113, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	776	1113	GTC-1113	CT1-1113-C-230
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	900	GTC-900	CT1-900-C-230
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	795	GTC-795	CT1-795-C-230
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	646	477	GTC-477	CT1-477-C-230
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15

Plano 2D — Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	620	776	1113	GRC-1113	CR1-1113-C-230
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	726	900	GRC-900	CR1-900-C-230
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	726	795	GRC-795	CR1-795-C-230
4	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	490	646	477	GRC-477	CR1-477-C-230
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15

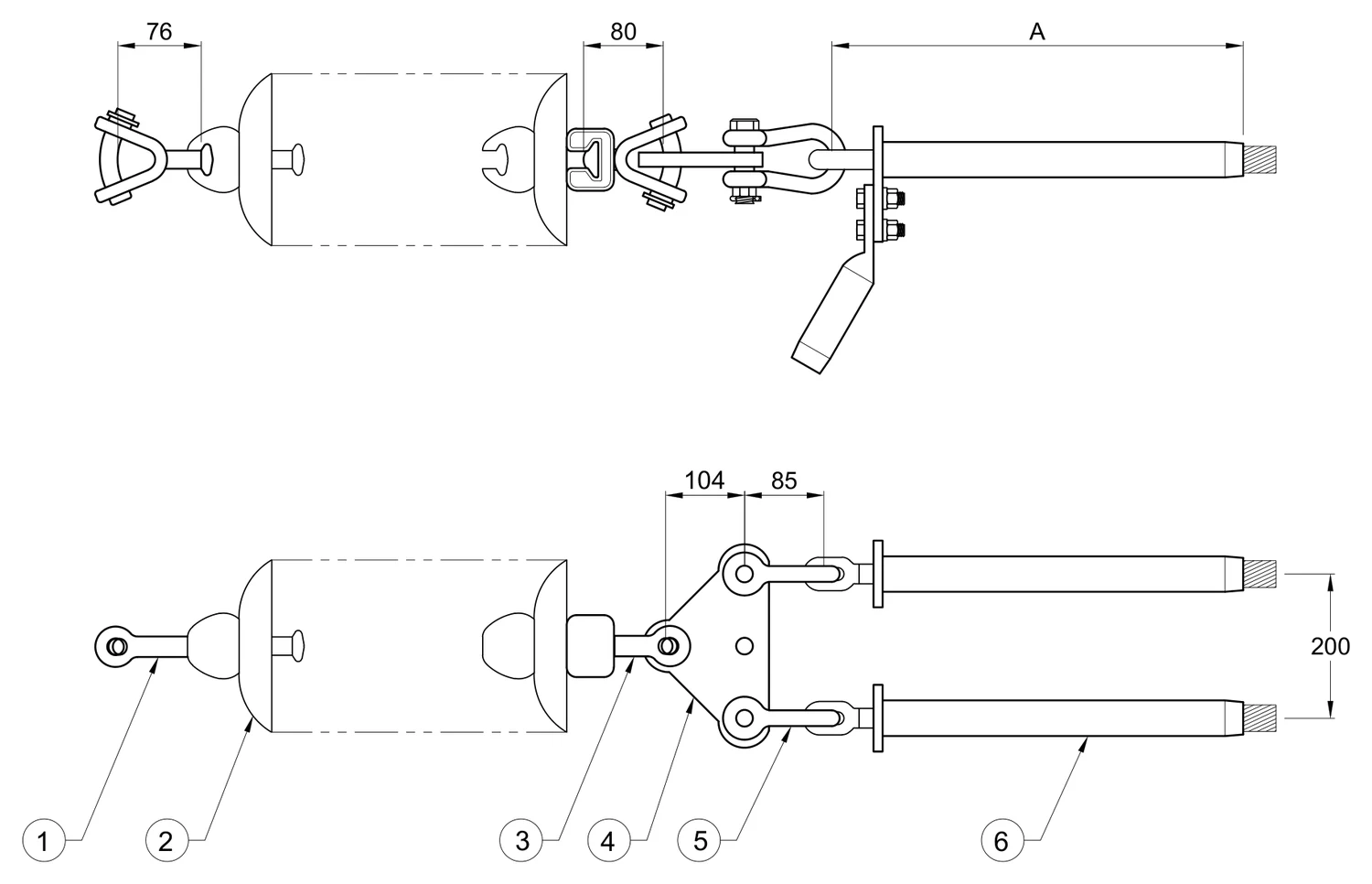

Plano 2D — Conjunto de tensión 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	965	1113	GTC-1113	CT2-1113-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	915	900	GTC-900	CT2-900-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	915	795	GTC-795	CT2-795-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	835	477	GTC-477	CT2-477-200-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15

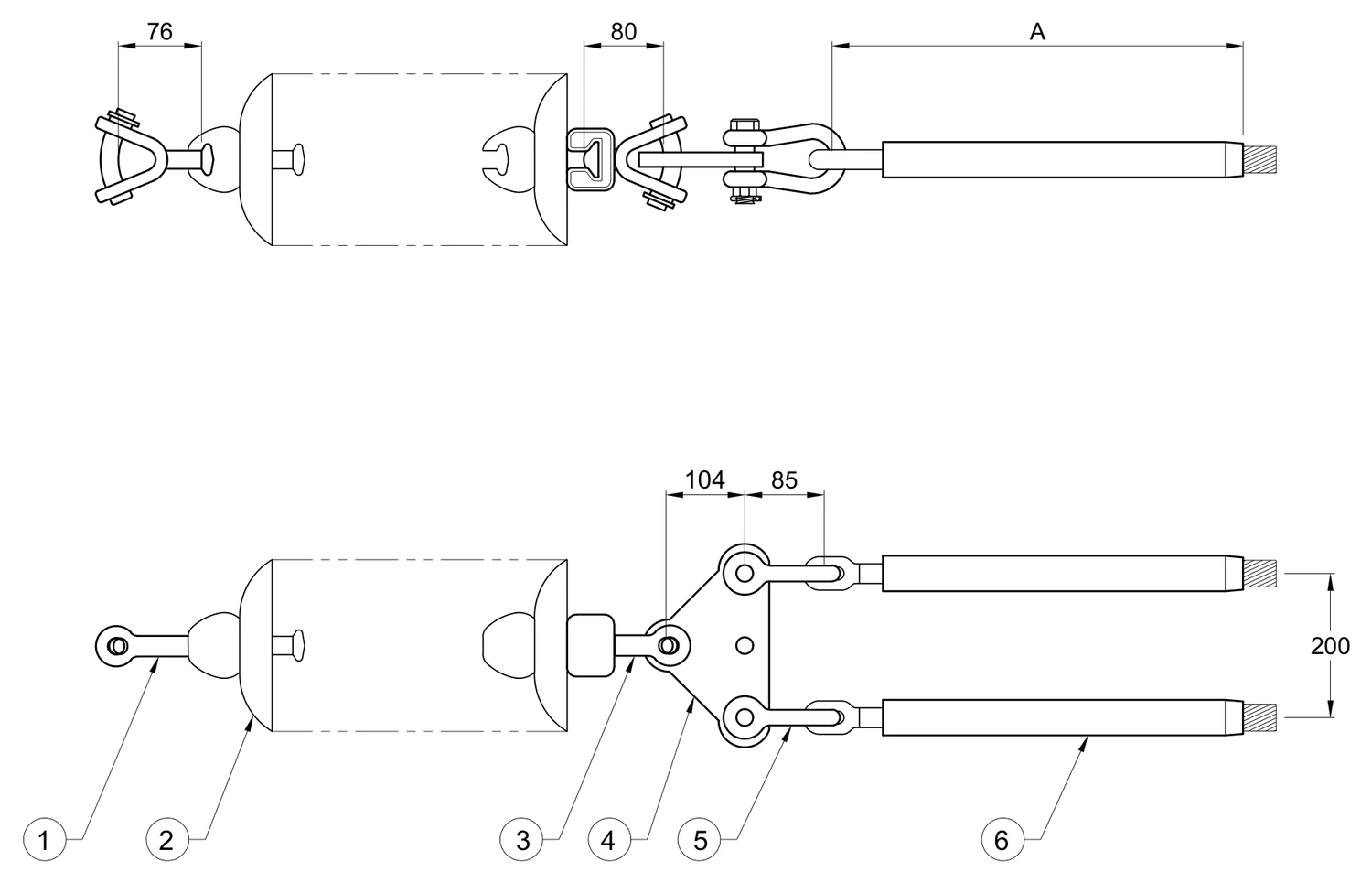

Plano 2D — Conjunto de remate ciego 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego 2 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	965	1113	GRC-1113	CR2-1113-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	915	900	GRC-900	CR2-900-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	915	795	GRC-795	CR2-795-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	490	835	477	GRC-477	CR2-477-200-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV

CFE 2C301-15 CT2-1113-C

Plano 2D — Conjunto de tensión 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV

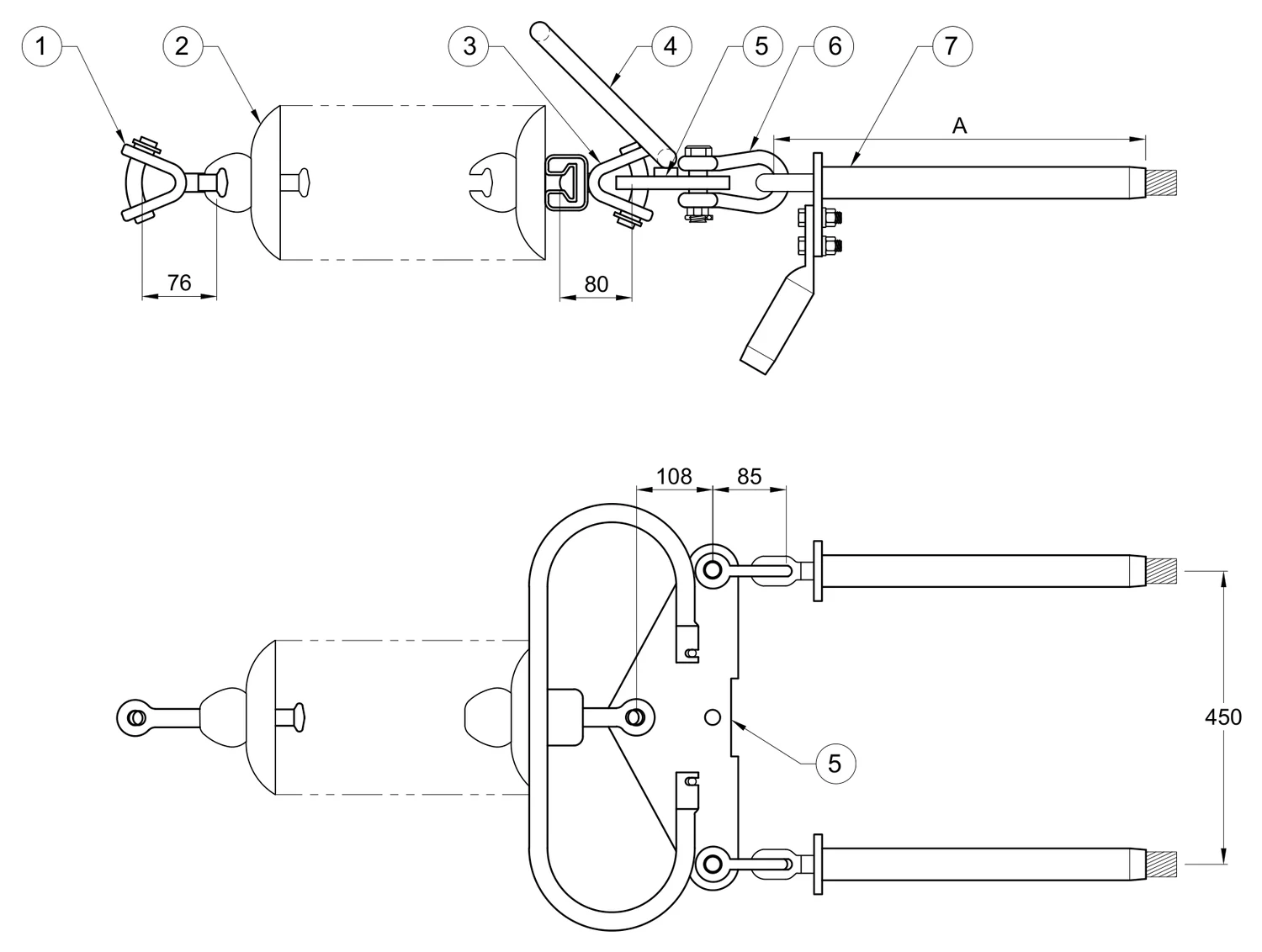

Conjunto de tensión 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO
7	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	969	1113	GTC-1113
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-450-I2
4	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV

CFE 2C301-15 CR2-1113-C / 400 KV

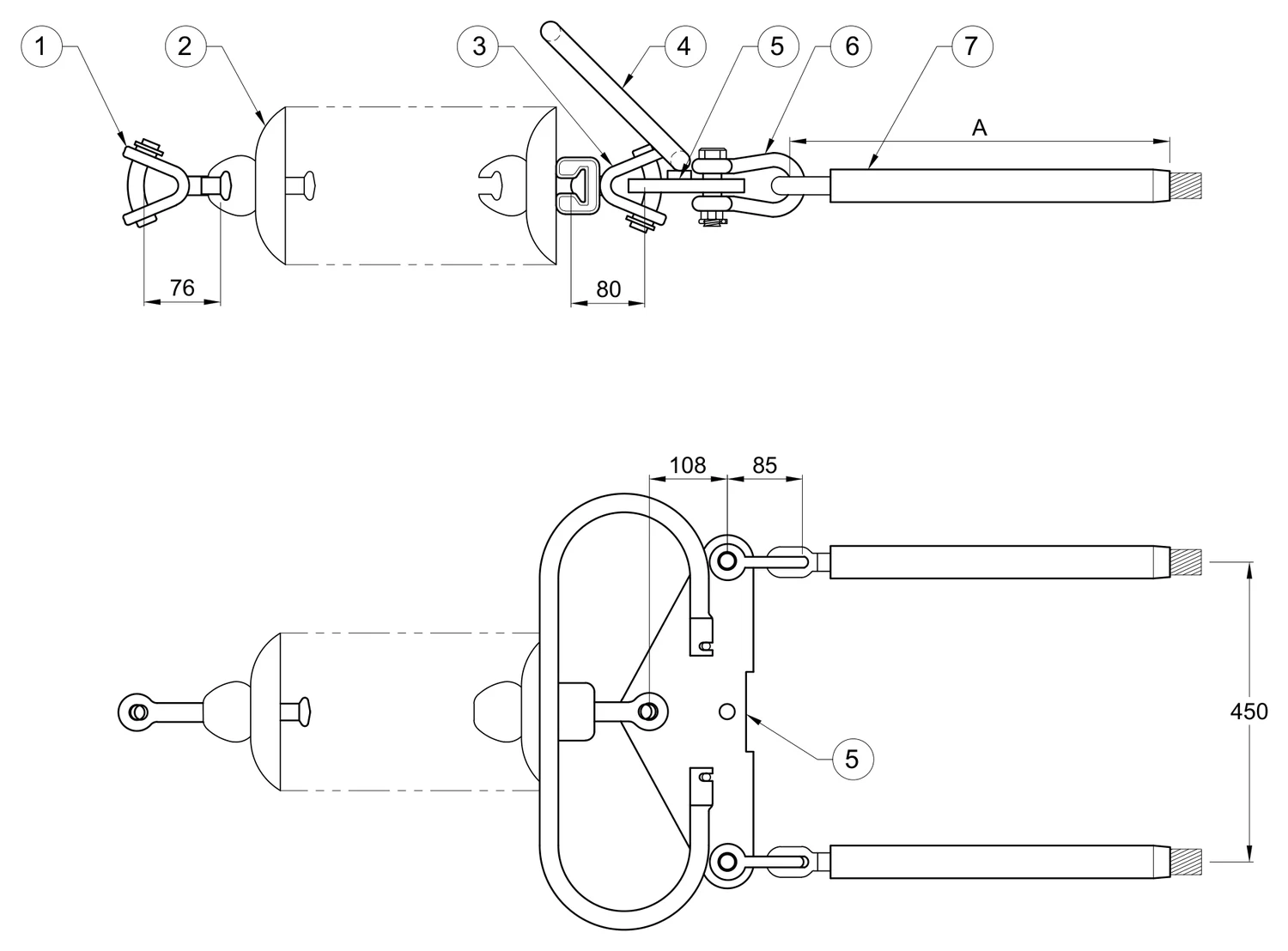

Plano 2D — Conjunto de remate ciego 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV

Conjunto de remate ciego 2 C/F con una cadena de aisladores conductor 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO
7	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	969	1113	GRC-1113
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-450-I2
4	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

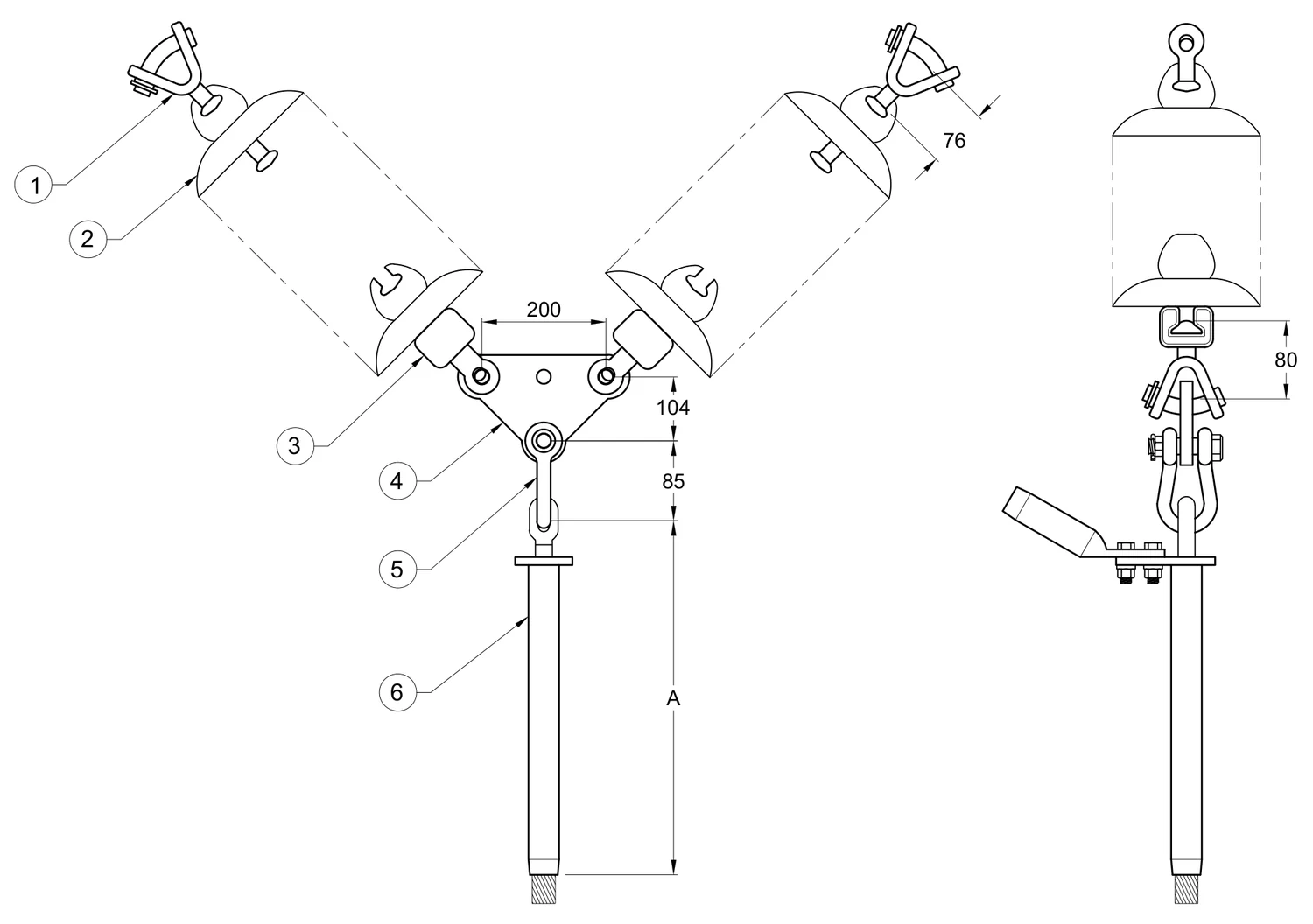

Conjunto de tensión en "V" 1 C/F con doble cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

Plano 2D — Conjunto de tensión en "V" 1 C/F con doble cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión en "V" 1 C/F con doble cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	919	1113	GTC-1113	CTV1-1113-C-230
6	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	869	900	GTC-900	CTV1-900-C-230
6	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	869	795	GTC-795	CTV1-795-C-230
6	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	789	477	GTC-477	CTV1-477-C-230
5	GRILLETE	1	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego en "V" 1 C/F con doble cadena de aisladores, conductores 477-795-900-1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

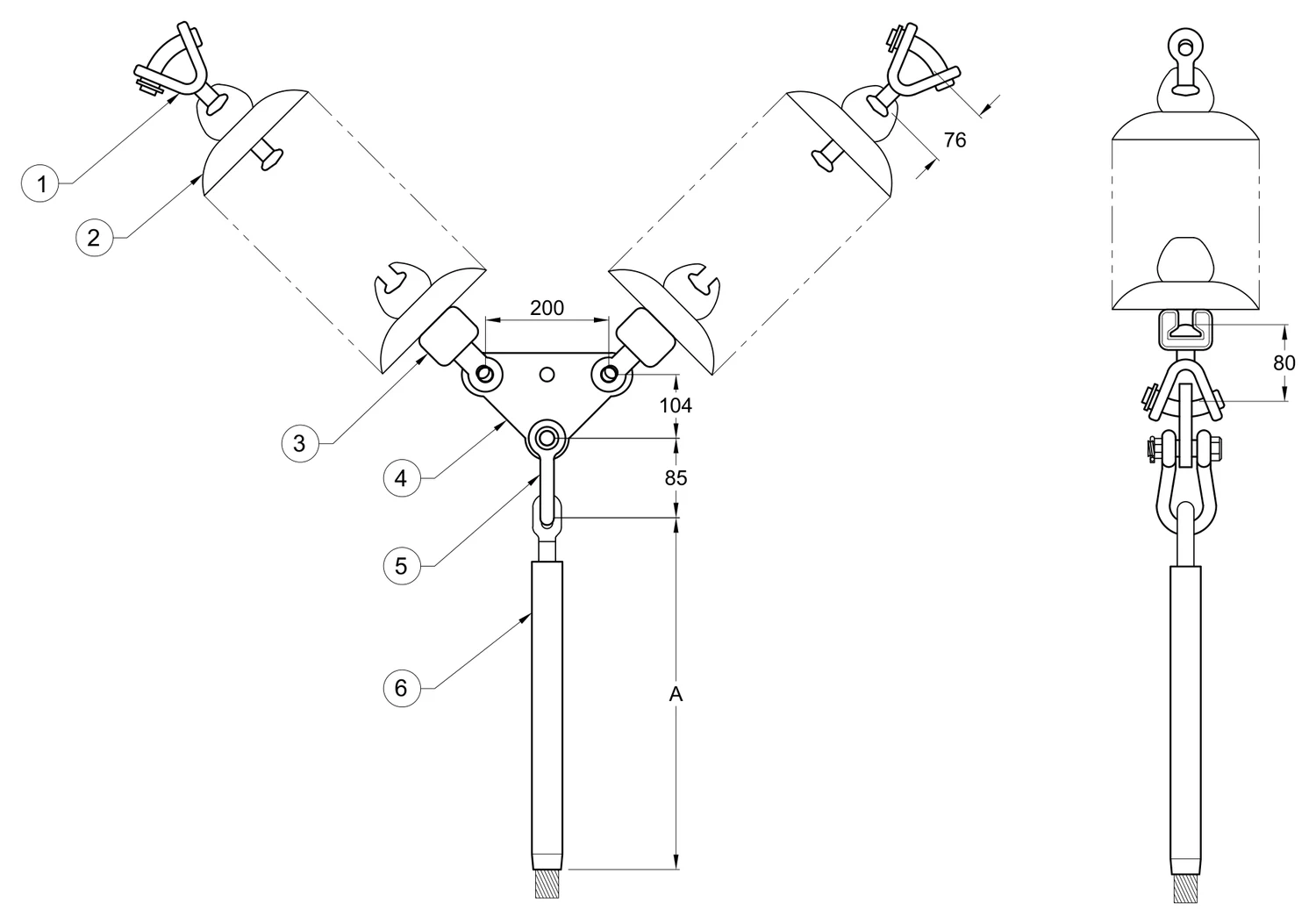

Plano 2D — Conjunto de remate ciego en "V" 1 C/F con doble cadena de aisladores, conductores 477-795-900-1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego en "V" 1 C/F con doble cadena de aisladores, conductores 477-795-900-1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	620	919	1113	GRC-1113	CRV1-1113-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	869	900	GRC-900	CRV1-900-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	570	869	795	GRC-795	CRV1-795-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	1	ALEACION DE ALUMINIO	490	780	477	GRC-477	CRV1-477-C-230
5	GRILLETE	1	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

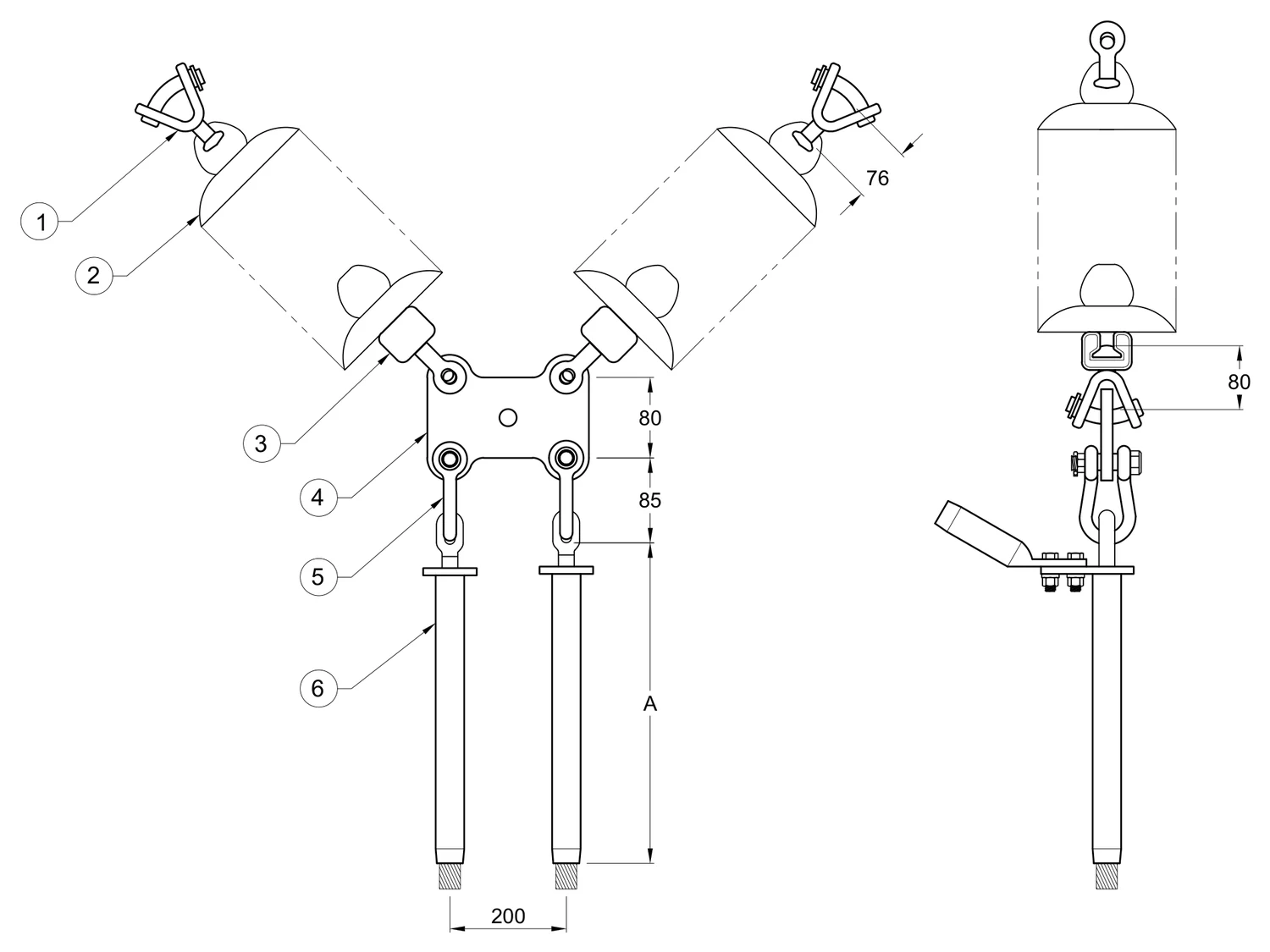

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	895	1113	GTC-1113	CTV2-1113-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	845	900	GTC-900	CTV2-900-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	845	795	GTC-795	CTV2-795-200-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	765	477	GTC-477	CTV2-477-200-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO				YRECT-200-V2
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

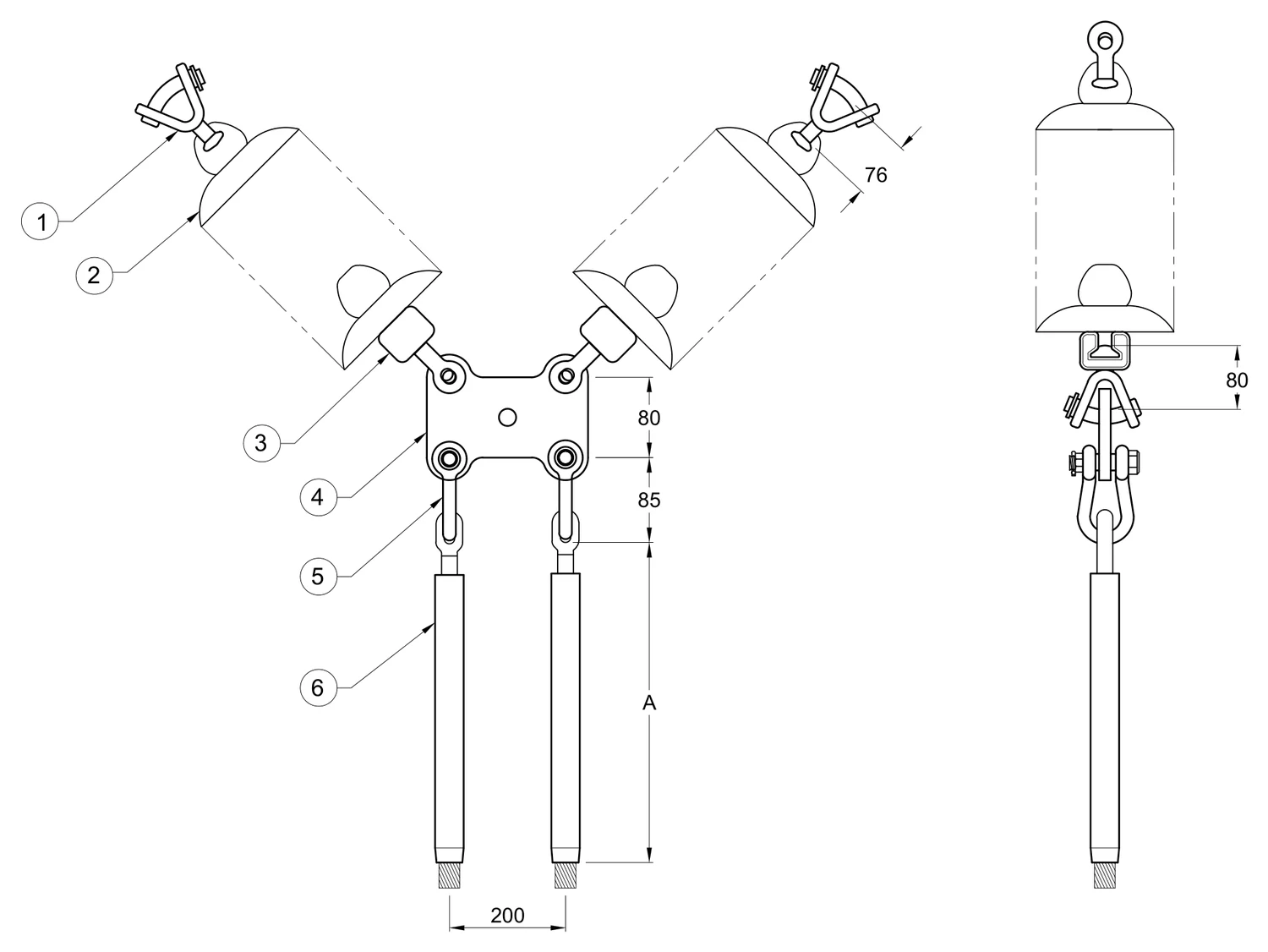

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	895	1113	GRC-1113	CRV2-1113-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	845	900	GRC-900	CRV2-900-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	845	795	GRC-795	CRV2-795-200-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	477	765	477	GRC-477	CRV2-477-200-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO				YRECT-200-V2
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

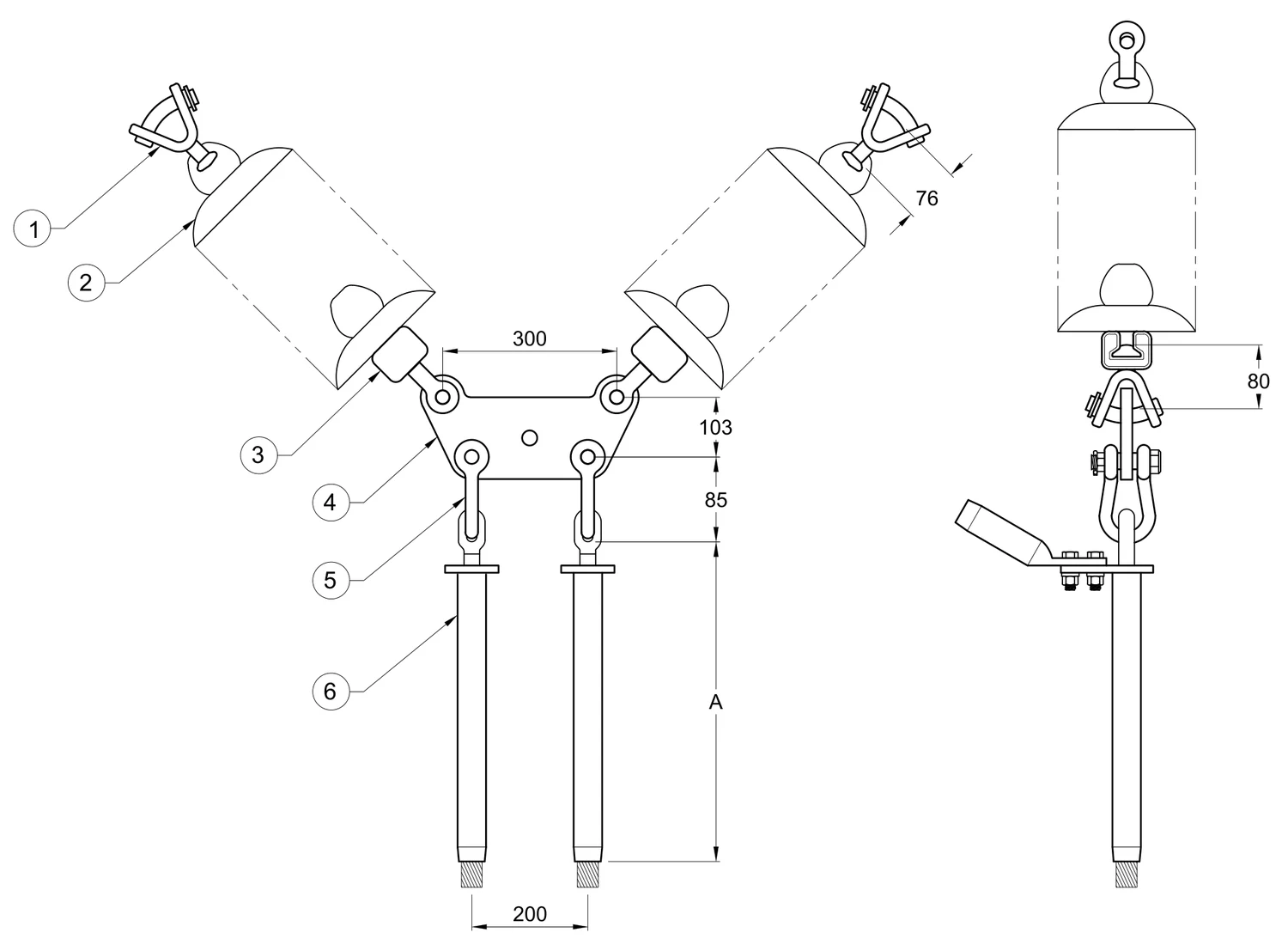

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

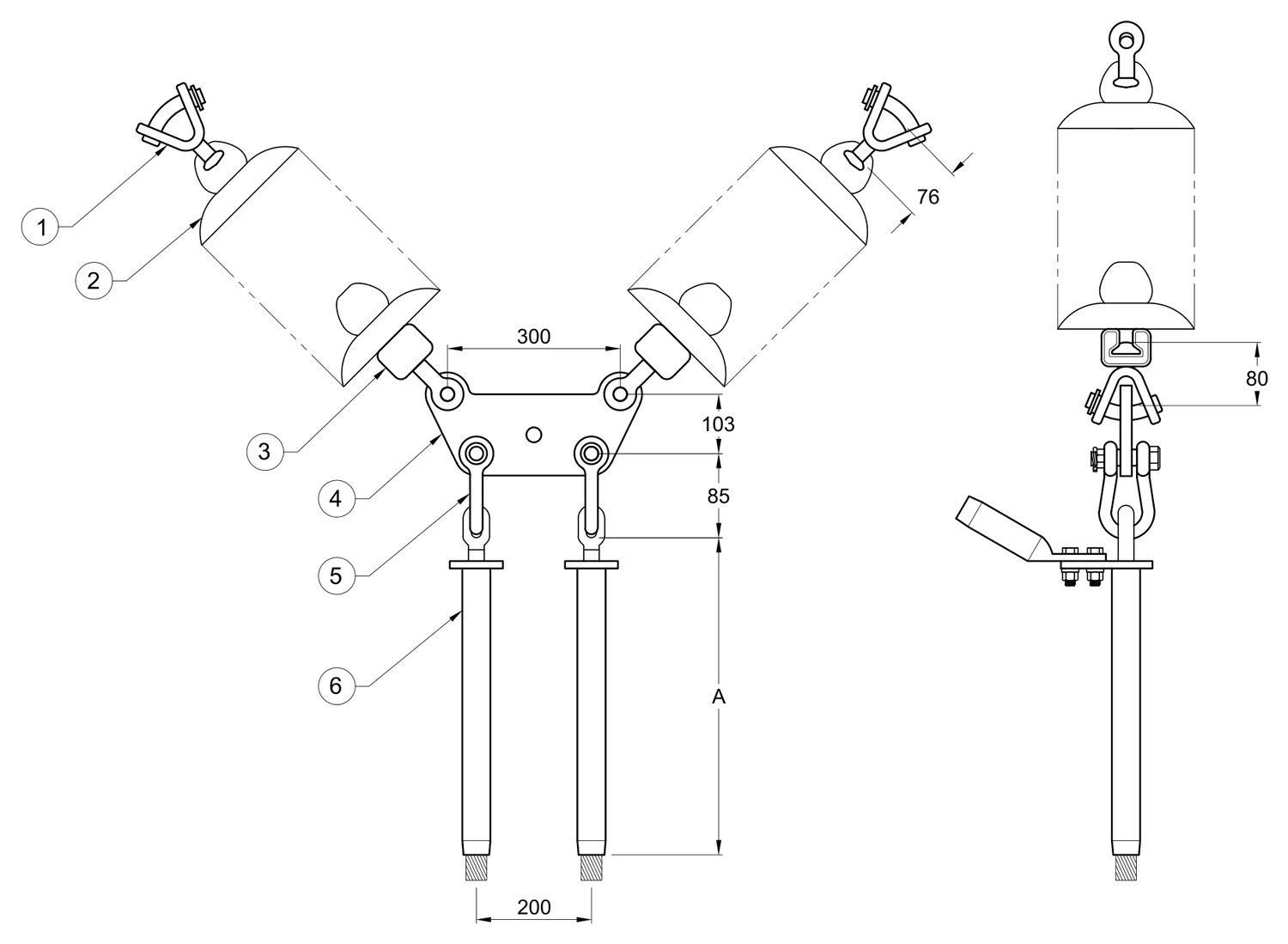

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	895	1113	GTC-1113	CTV2-1113-200-1-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	845	900	GTC-900	CTV2-900-200-1-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	845	795	GTC-795	CTV2-795-200-1-C-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	765	477	GTC-477	CTV2-477-200-1-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

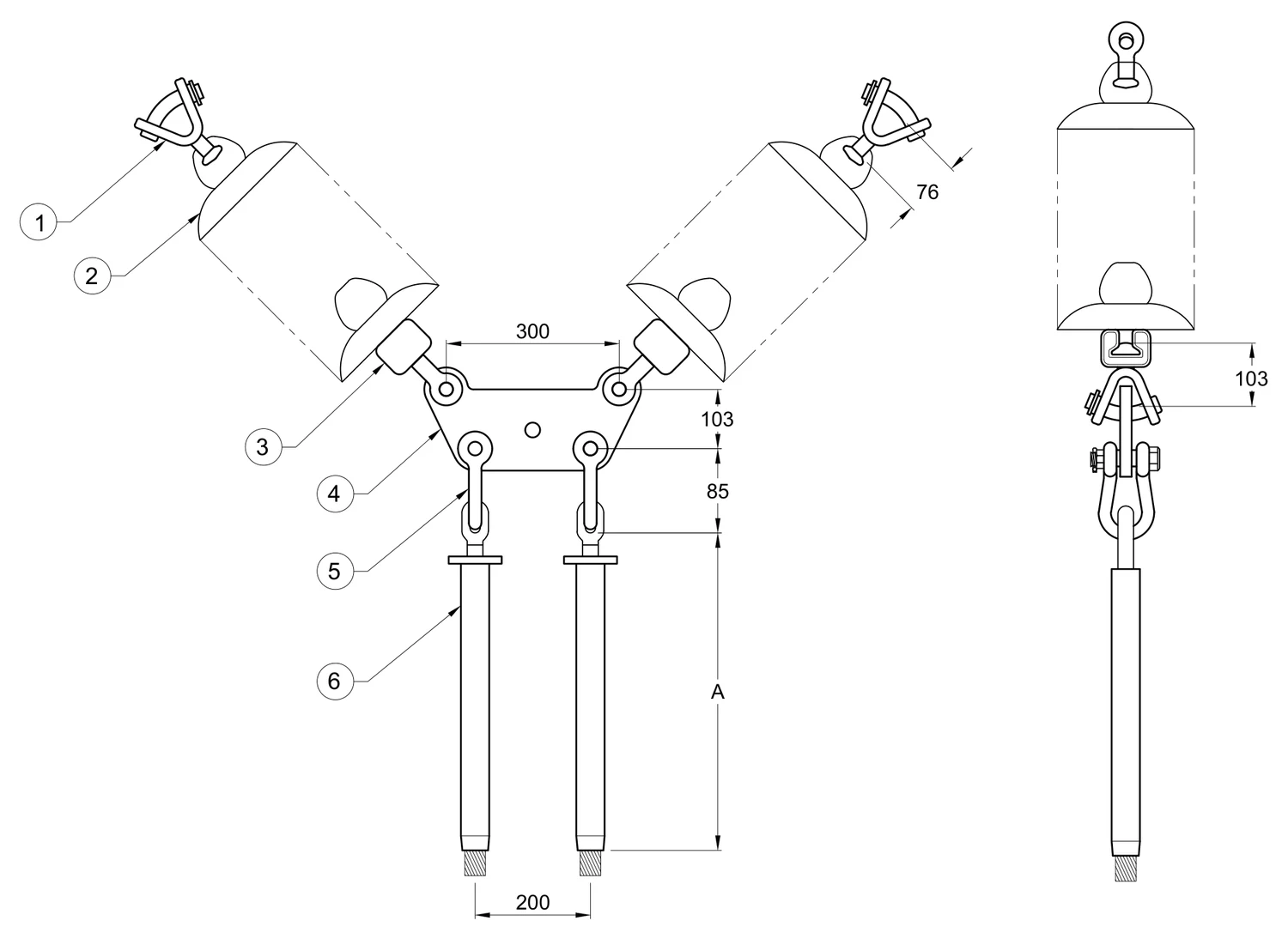

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477-795-900-1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

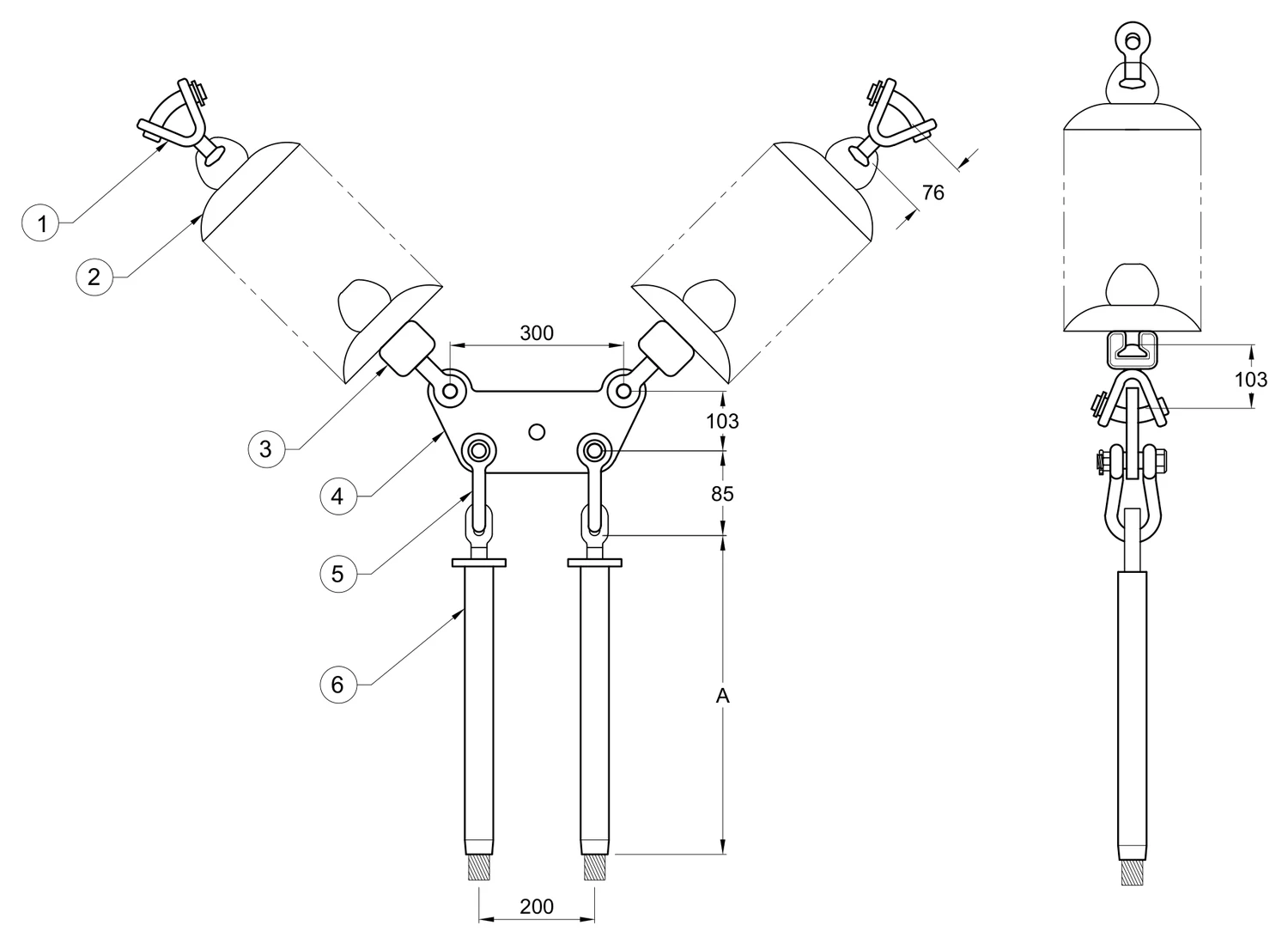

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477-795-900-1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductores 477-795-900-1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	895	1113	GRC-1113	CRV2-1113-200-1-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	845	900	GRC-900	CRV2-900-200-1-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	845	795	GRC-795	CRV2-795-200-1-C-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	490	765	477	GRC-477	CRV2-477-200-1-C-230
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

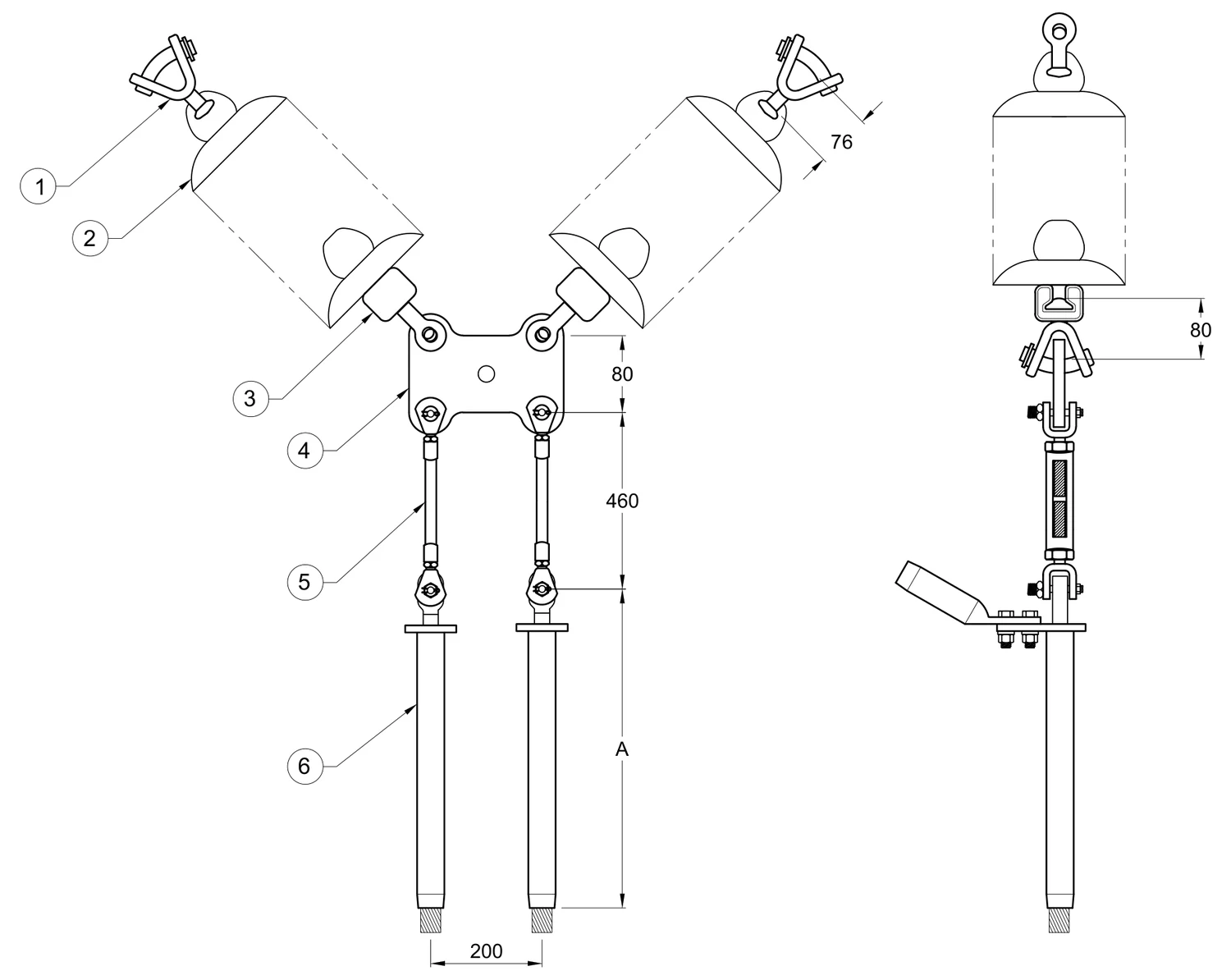

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	1270	1113	GTC-1113	CTV2-1113-200-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	900	GTC-900	CTV2-900-200-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	795	GTC-795	CTV2-795-200-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	1140	477	GTC-477	CTV2-477-200-C-TEN-230
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO				YRECT-200-V2
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

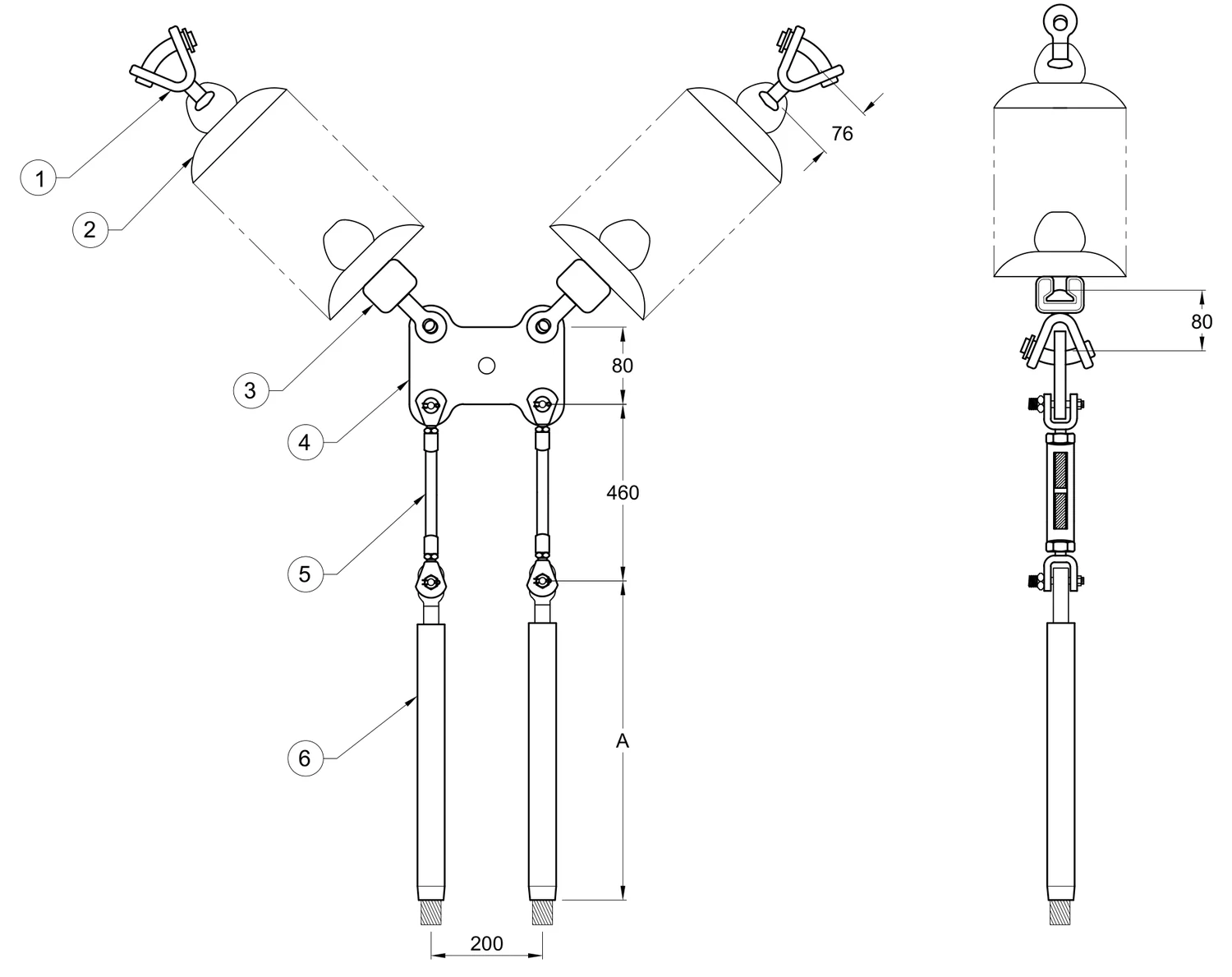

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo rectangular conductores 477-795-900-1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	1270	1113	GRC-1113	CRV2-1113-200-C-TEN-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	1220	900	GRC-900	CRV2-900-200-C-TEN-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	570	1220	795	GRC-795	CRV2-795-200-C-TEN-230
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	490	1140	477	GRC-477	CRV2-477-200-C-TEN-230
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO				YRECT-200-V2
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

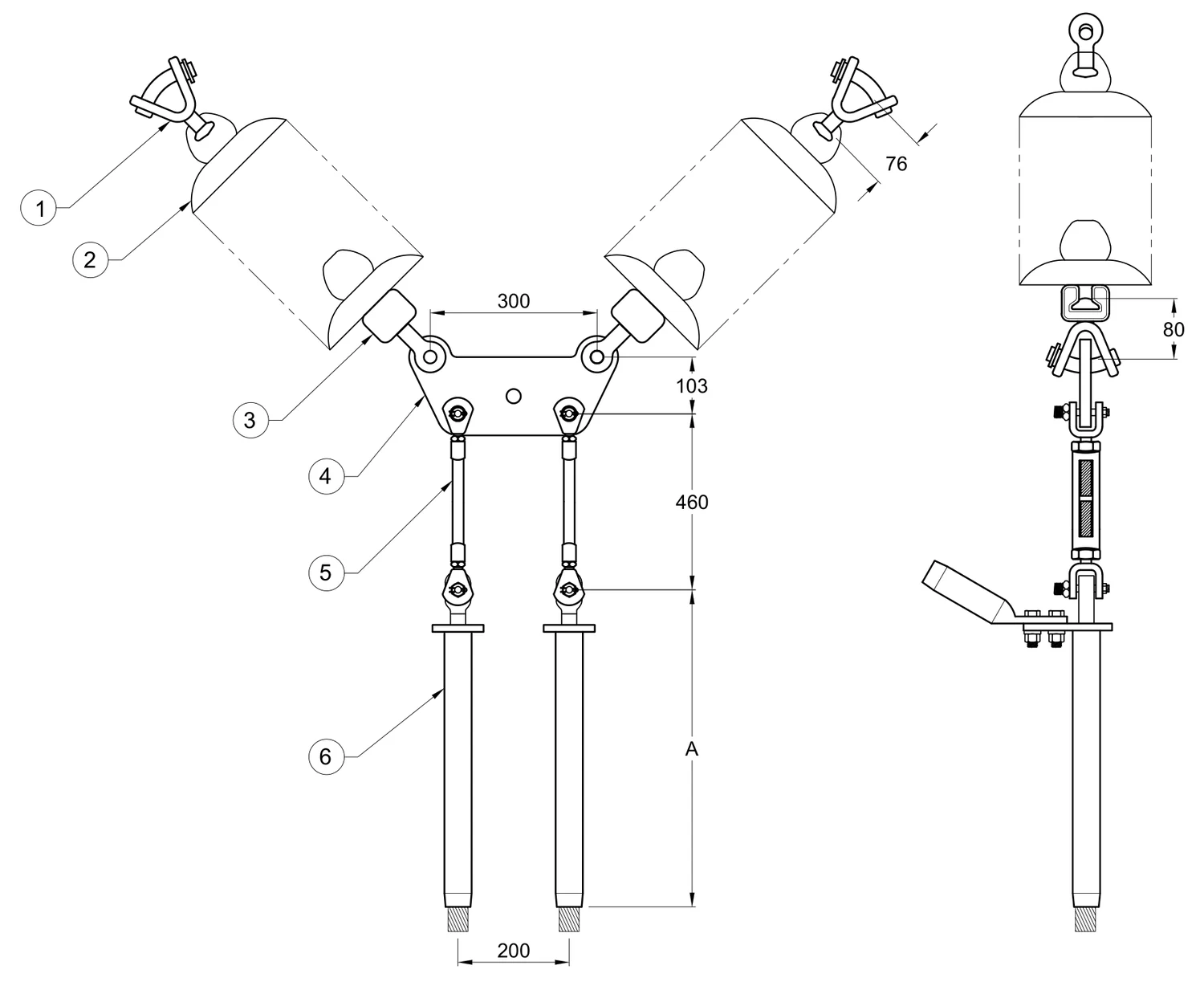

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	1270	1113	GTC-1113	CTV2-1113-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	900	GTC-900	CTV2-900-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	795	GTC-795	CTV2-795-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	1140	477	GTC-477	CTV2-477-200-1-C-TEN-230
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

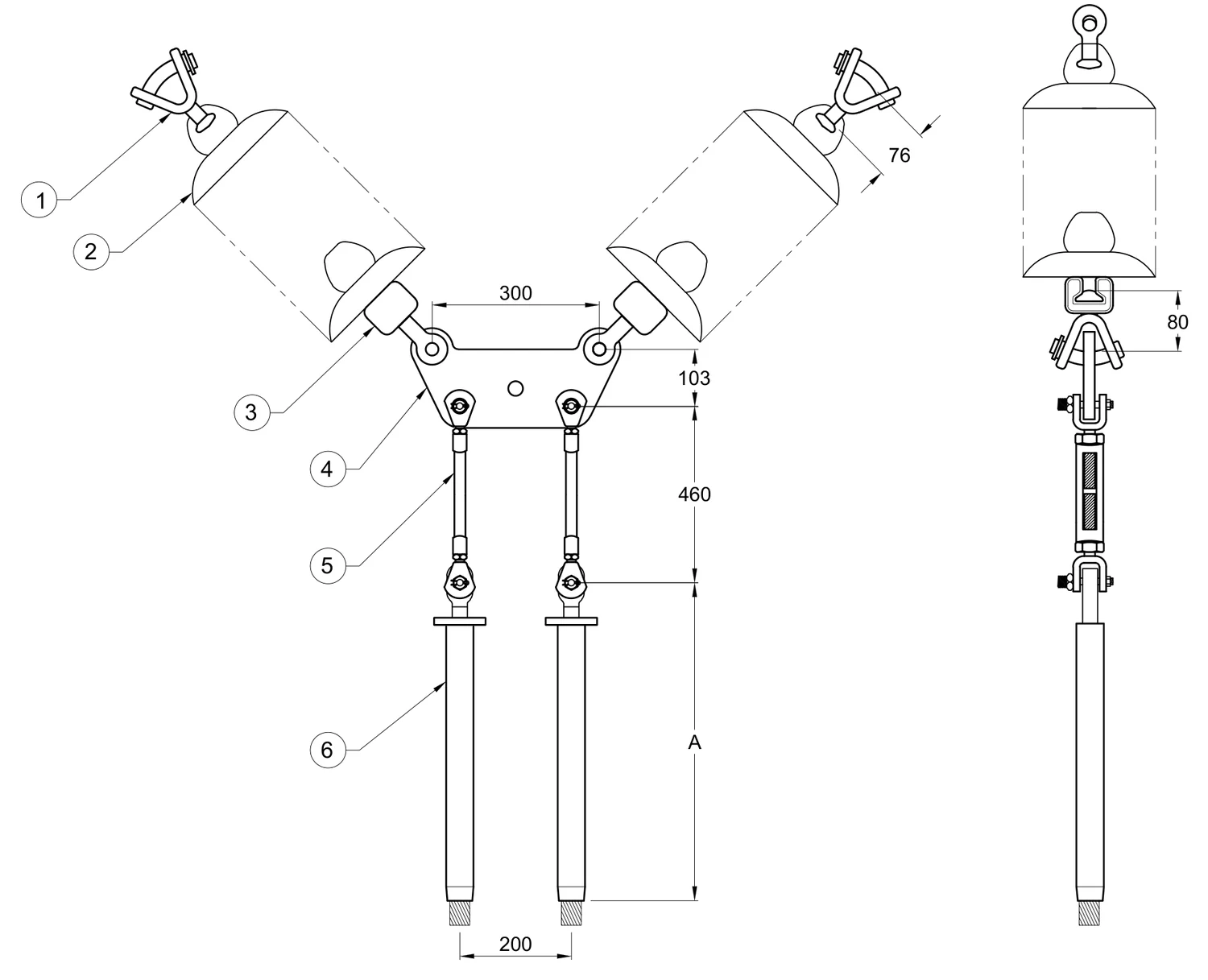

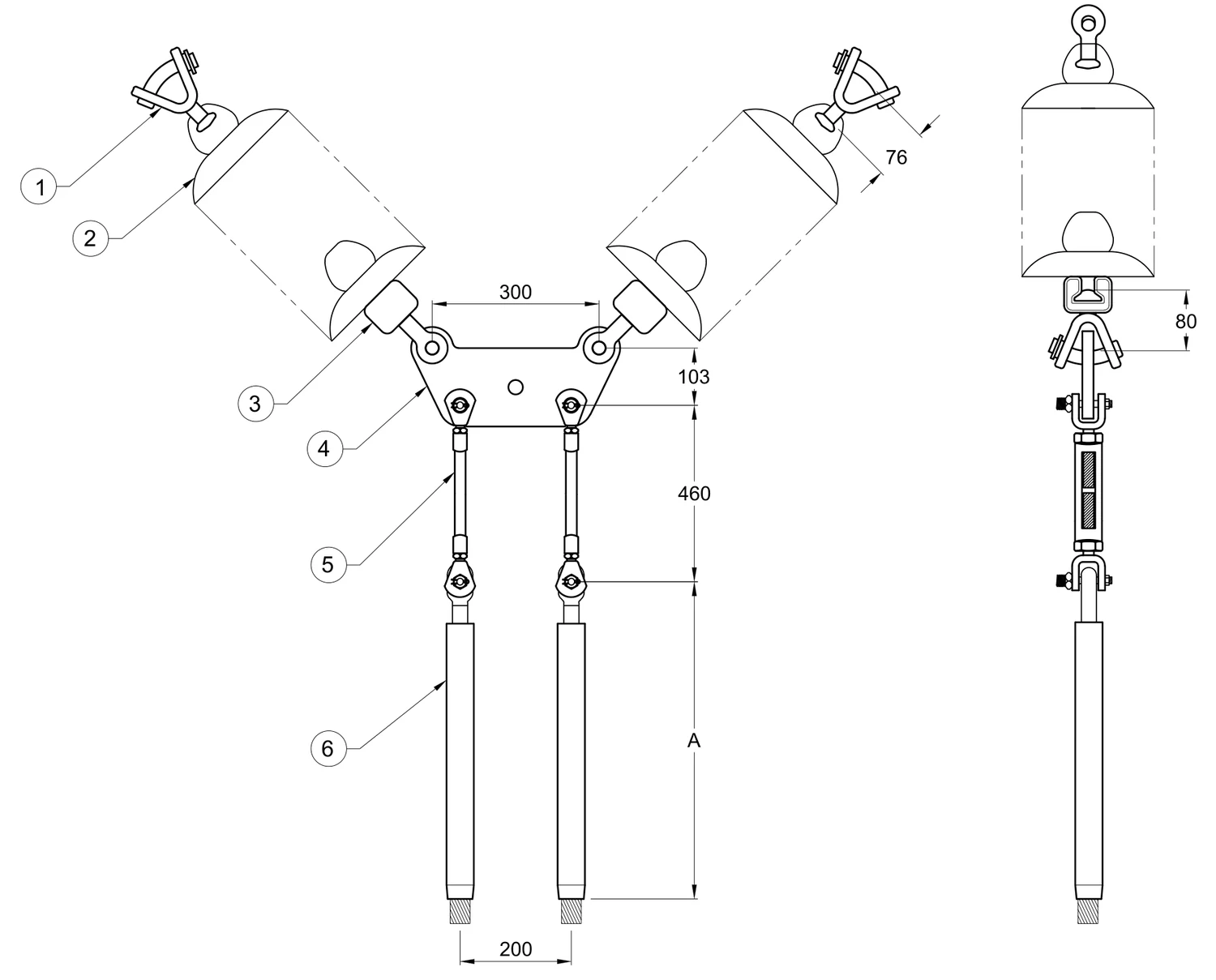

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo Trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 115-230 KV

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo Trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo Trapezoidal conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	1270	1113	GRC-1113	CRV2-1113-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	900	GRC-900	CRV2-900-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1220	795	GRC-795	CRV2-795-200-1-C-TEN-230
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	1140	477	GRC-477	CRV2-477-200-1-C-TEN-230
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV

CFE 2C301-15 CTV2-1113-C / 400 KV

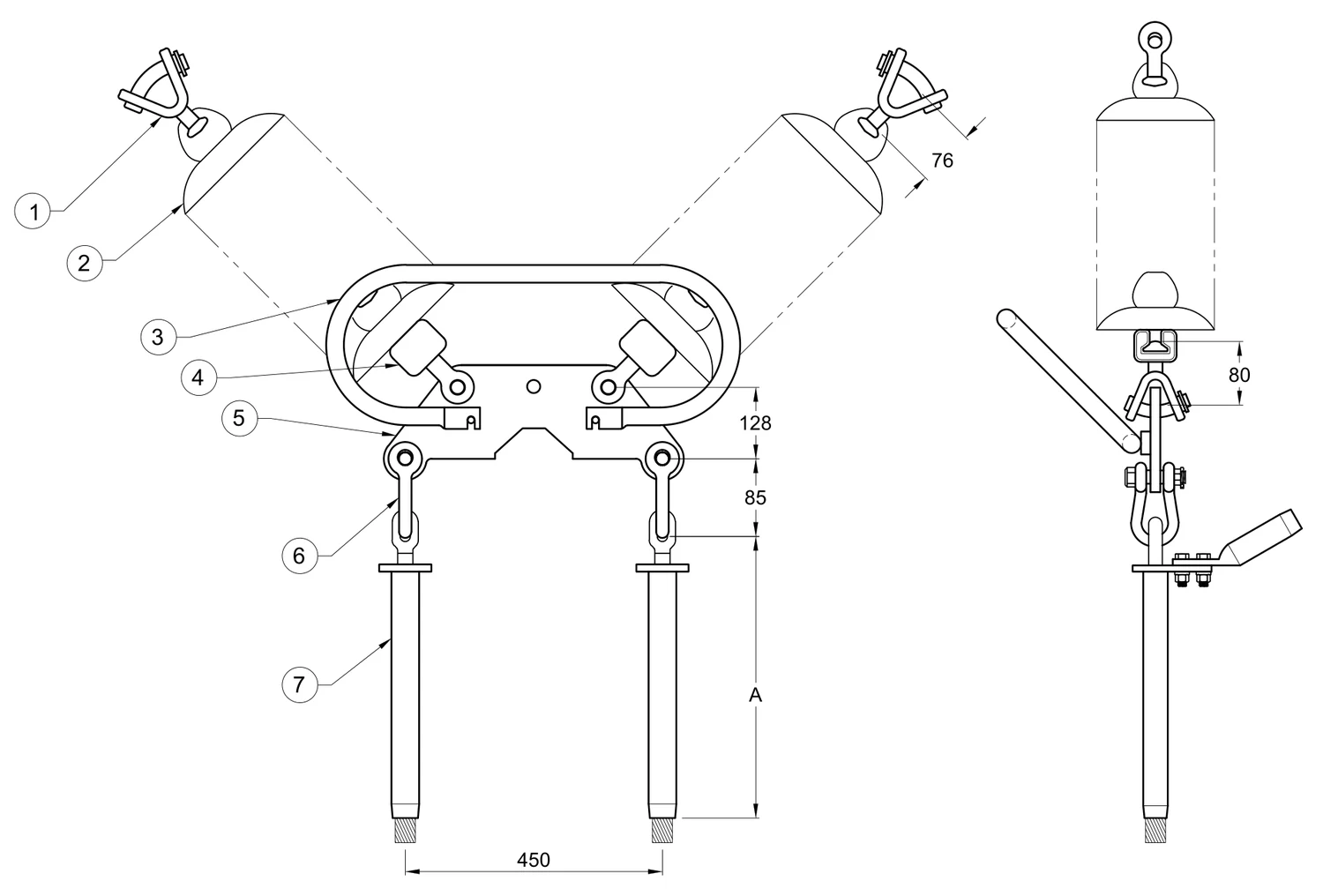

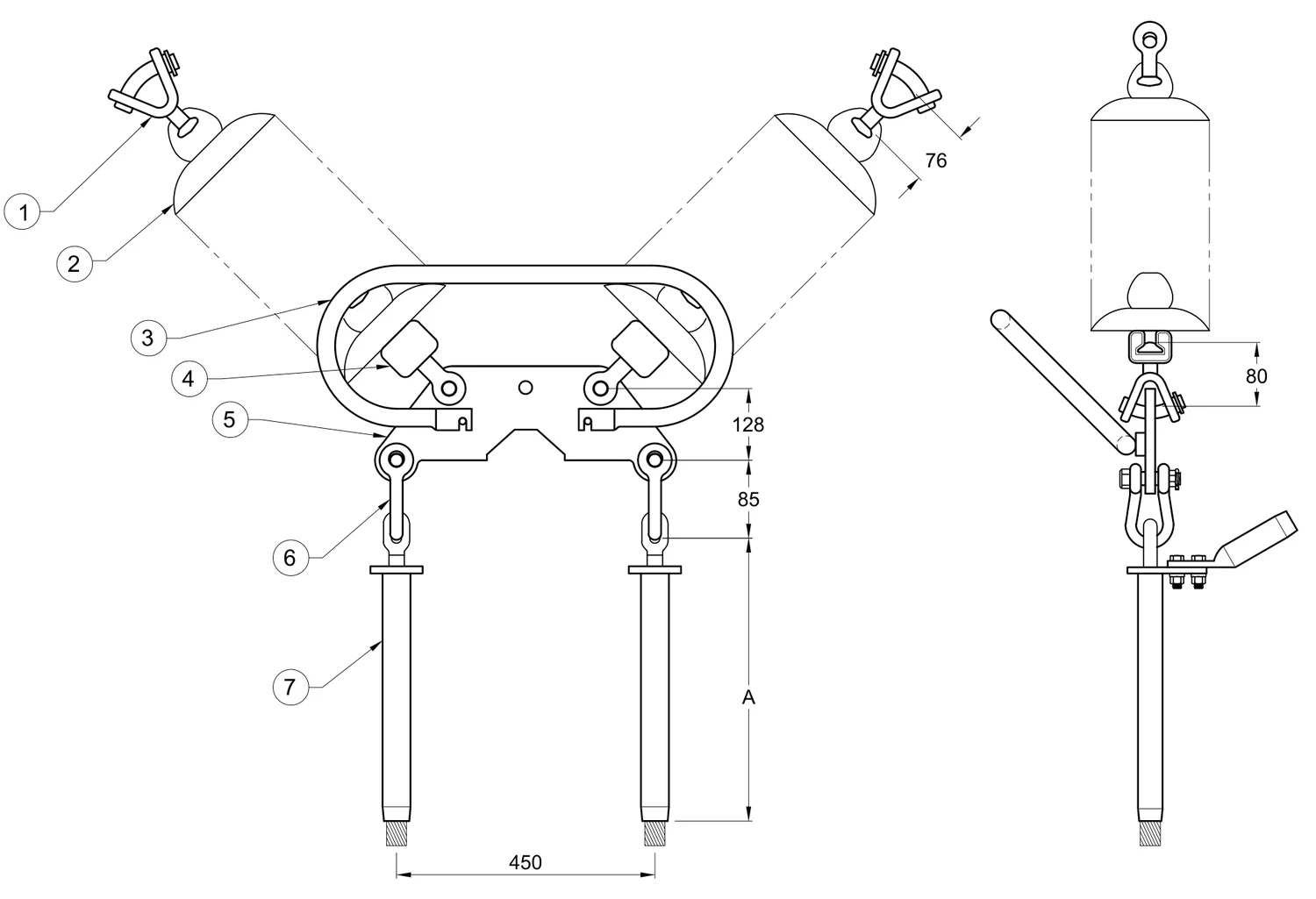

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO
7	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	947	1113	GTC-1113
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
3	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV

CFE 2C301-15 CRV2-1113-C / 400 KV

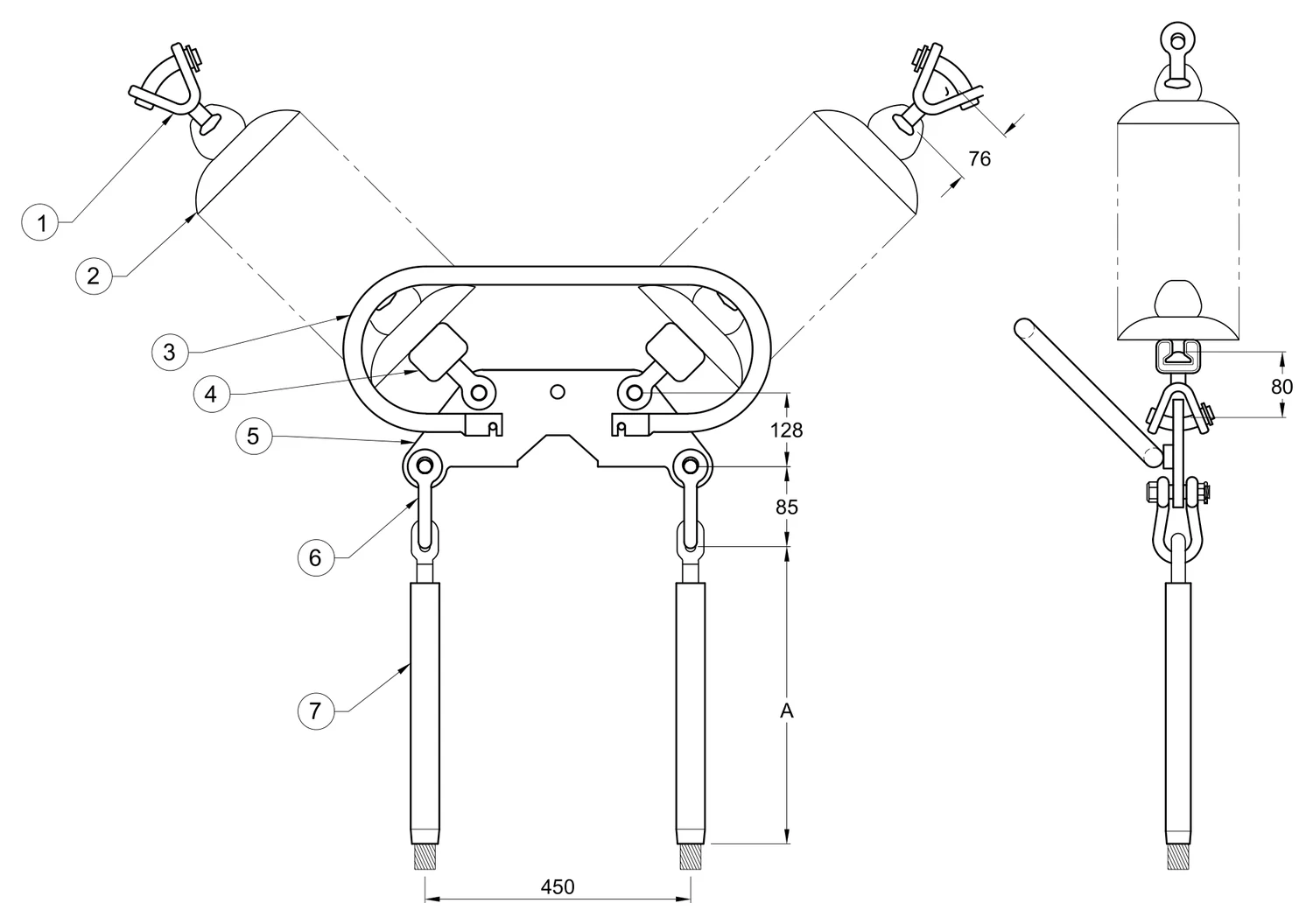

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO
7	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	620	947	1113	GRC-1113
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
3	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de suspensión vertical "I" 3 C/F 1113 ACSR, 230 KV

CFE 2C301-15 CS3-139-200-C-230 / 230 KV

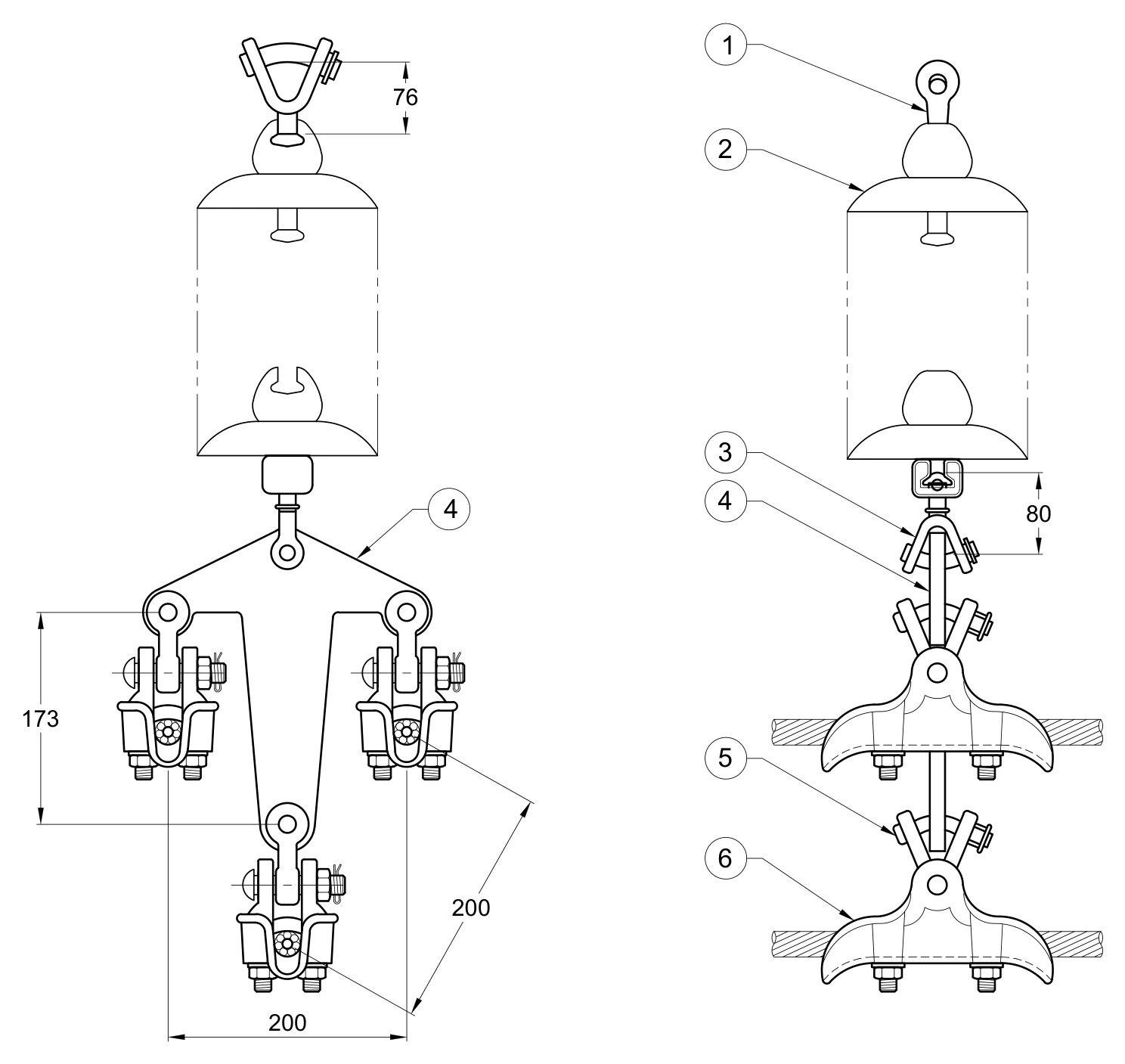

Plano 2D — Conjunto de suspensión vertical "I" 3 C/F 1113 ACSR, 230 KV

Conjunto de suspensión vertical "I" 3 C/F 1113 ACSR, 230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.
6	GRAPA DE SUSPENSION	GSAN-1113-S	ALEACION DE ALUMINIO	3
5	HORQUILLA "Y" OJO CORTA	HYOCO-111-1	ACERO FORJADO GALVANIZADO	3
4	YUGO TRIPLE SUSPENSION	YTRIS-200-200	PLACA DE ACERO GALVANIZADO	1
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	CHYCO-111	ACERO FORJADO GALVANIZADO	1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	HYBOCO-111	ACERO FORJADO GALVANIZADO	1

Conjunto de suspensión en "V" 3 C/F 1113 ACSR, 230 KV

CFE 2C301-15 CSV3-139-200-C-230 / 230 KV

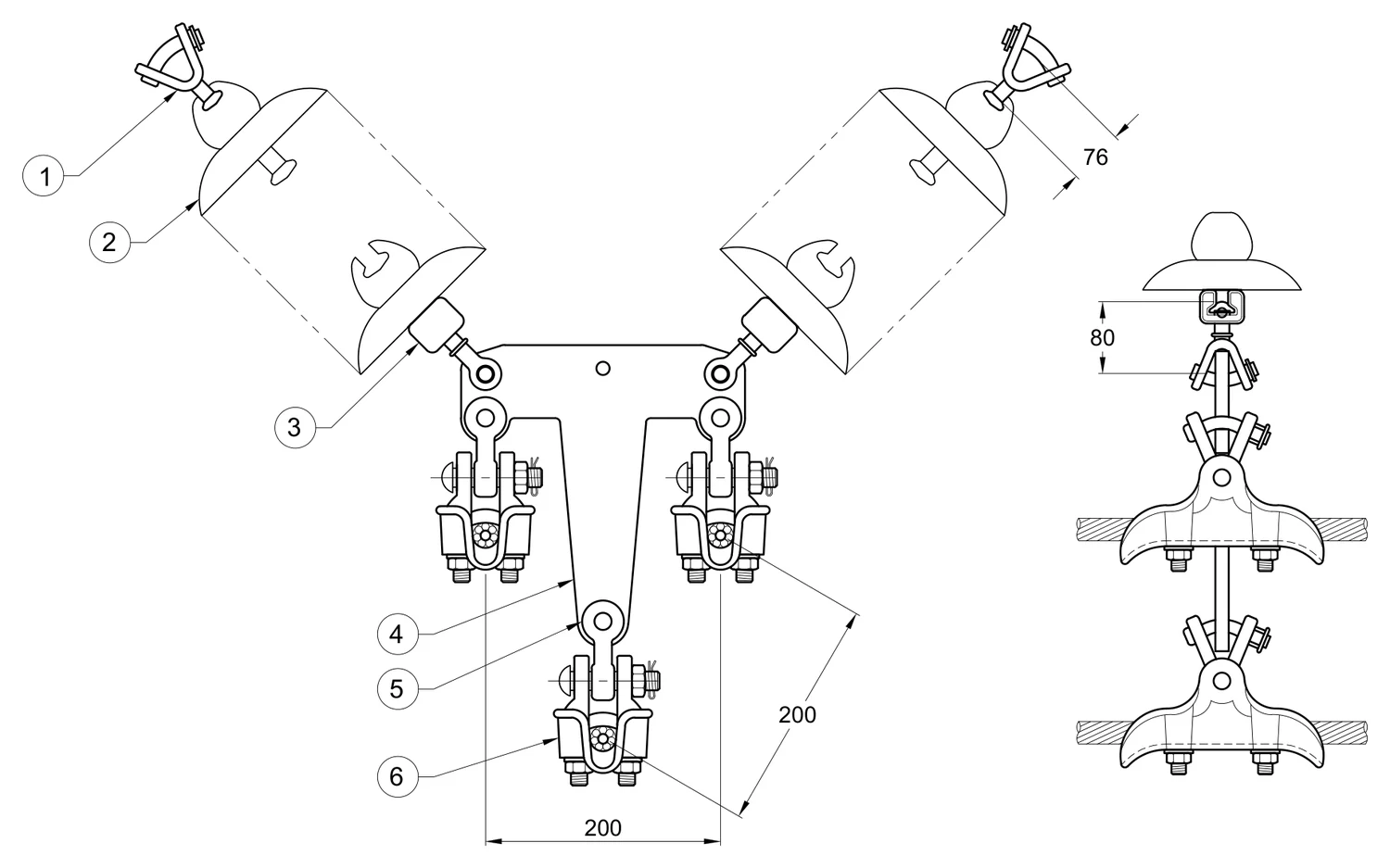

Plano 2D — Conjunto de suspensión en "V" 3 C/F 1113 ACSR, 230 KV

Conjunto de suspensión en "V" 3 C/F 1113 ACSR, 230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.
6	GRAPA DE SUSPENSION ANTICORONA	GSAN-1113-S	ALEACION DE ALUMINIO	3
5	HORQUILLA "Y" OJO CORTA	HYOCO-111-1	ACERO FORJADO GALVANIZADO	3
4	YUGO TRIPLE SUSPENSION	YTRISV-200-200	PLACA DE ACERO GALVANIZADO	1
3	CALAVERA HORQUILLA "Y" CORTO clase 52.5	CHYCO-111	ACERO FORJADO GALVANIZADO	2
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	HYBOCO-111	ACERO FORJADO GALVANIZADO	2

Conjunto de tensión en "V" 3 C/F 1113 ACSR, 230 KV

CFE 2C301-15 CTV3-1113-200-C-230 / 230 KV

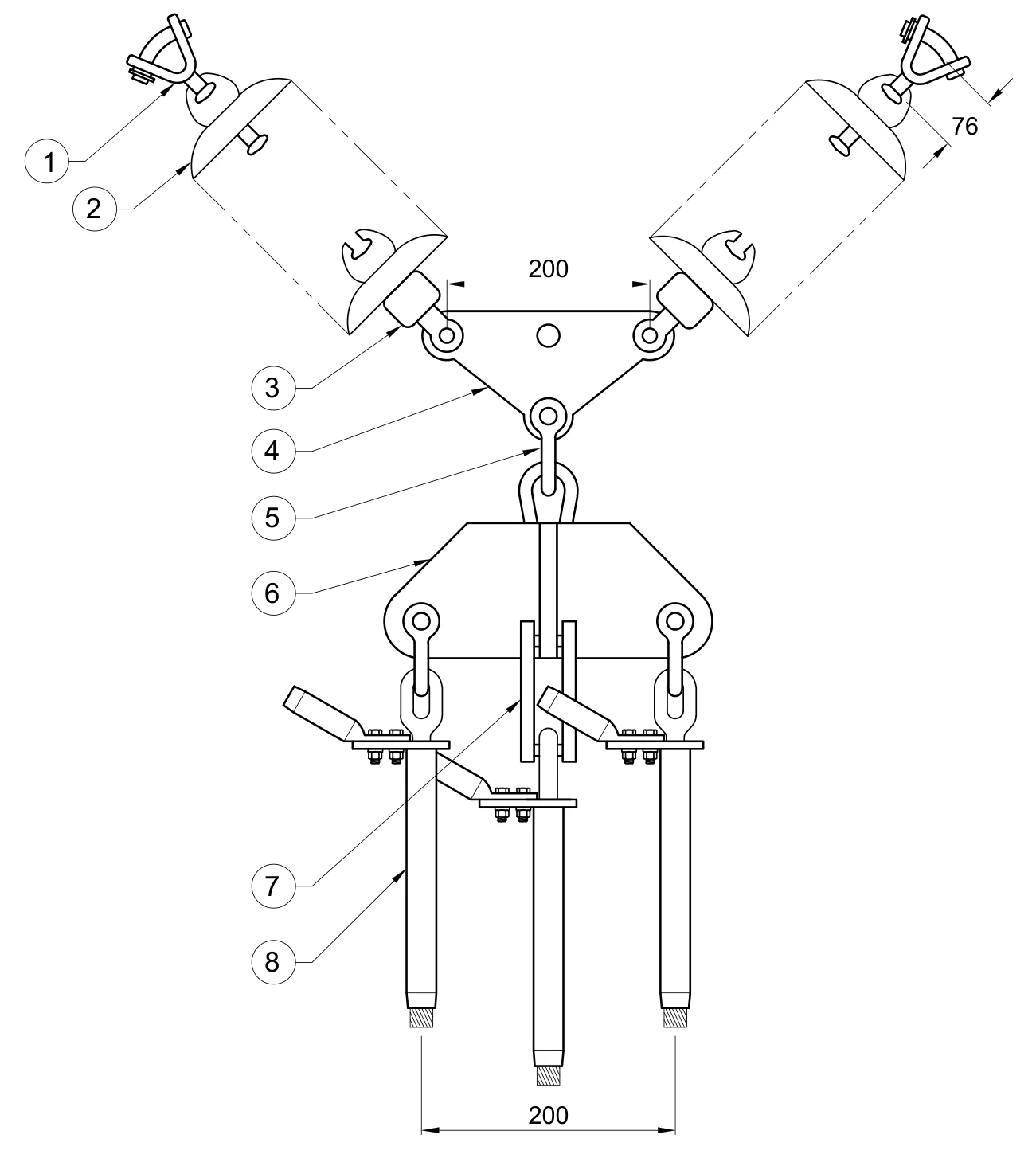

Plano 2D — Conjunto de tensión en "V" 3 C/F 1113 ACSR, 230 KV

Conjunto de tensión en "V" 3 C/F 1113 ACSR, 230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
8	GRAPA DE TENSION A COMPRESION	3	ALEACION DE ALUMINIO	GTC-1113
7	EXTENSION HORQUILLA OJO	1	PLACA DE ACERO GALVANIZADO	EXTHORO-160-1
6	YUGO TRIANGULAR DE REMATE 200 mm	1	PLACA DE ACERO GALVANIZADO	YTRIT-200-R-200
5	GRILLETE	4	ACERO FORJADO GALVANIZADO	GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión en "V" 3 C/F 1113 ACSR, 400 KV

CFE 2C301-15 Aleación de aluminio / Placa de acero galvanizado / Acero forjado galvanizado Grapa de tensión a compresión, extensión horquilla ojo, yugo triangular de remate, anillo equipotencial de aluminio 400 Kv, grillete, yugo triangular, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CTV3-1113-C · 400 KV · 3 C/F · ACSR

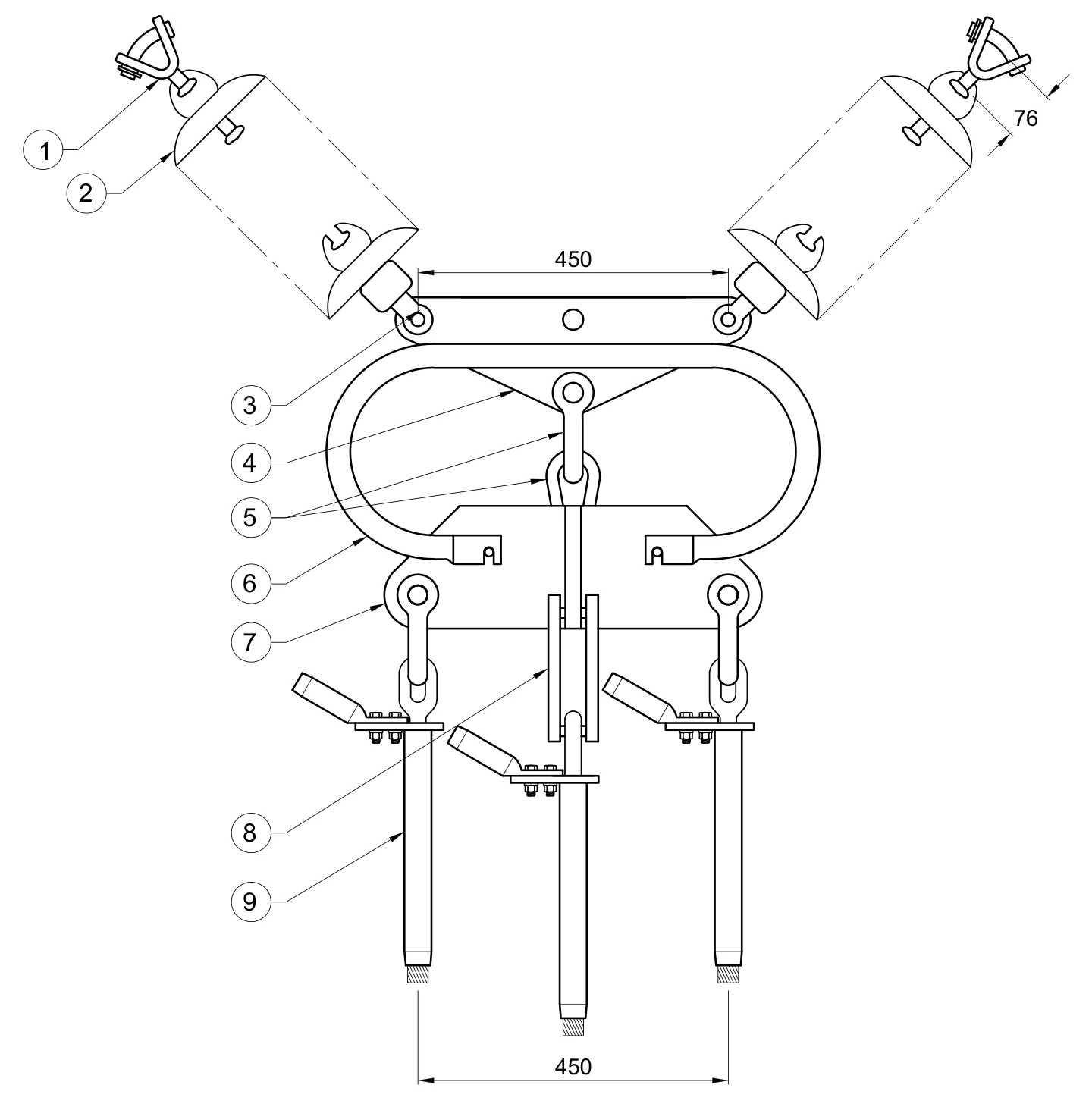

Plano 2D — Conjunto de tensión en "V" 3 C/F 1113 ACSR, 400 KV

Conjunto de tensión en "V" 3 C/F 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
9	GRAPA DE TENSION A COMPRESION	3	ALEACION DE ALUMINIO	GTC-1113
8	EXTENSION HORQUILLA OJO	1	PLACA DE ACERO GALVANIZADO	EXTHORO-160-1
7	YUGO TRIANGULAR DE REMATE 200 mm	1	PLACA DE ACERO GALVANIZADO	YTRIT-450-R-450
6	ANILLO EQUIPOTENCIAL DE ALUMINIO 400 Kv	1	ALEACION DE ALUMINIO	ANIEQ-930
5	GRILLETE	4	ACERO FORJADO GALVANIZADO	GTE-200
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de seccionamiento 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado Grapa de tensión a compresión, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CTS1-C-230 · 115-230 KV · 1 C/F · ACSR 477/795/900/1113

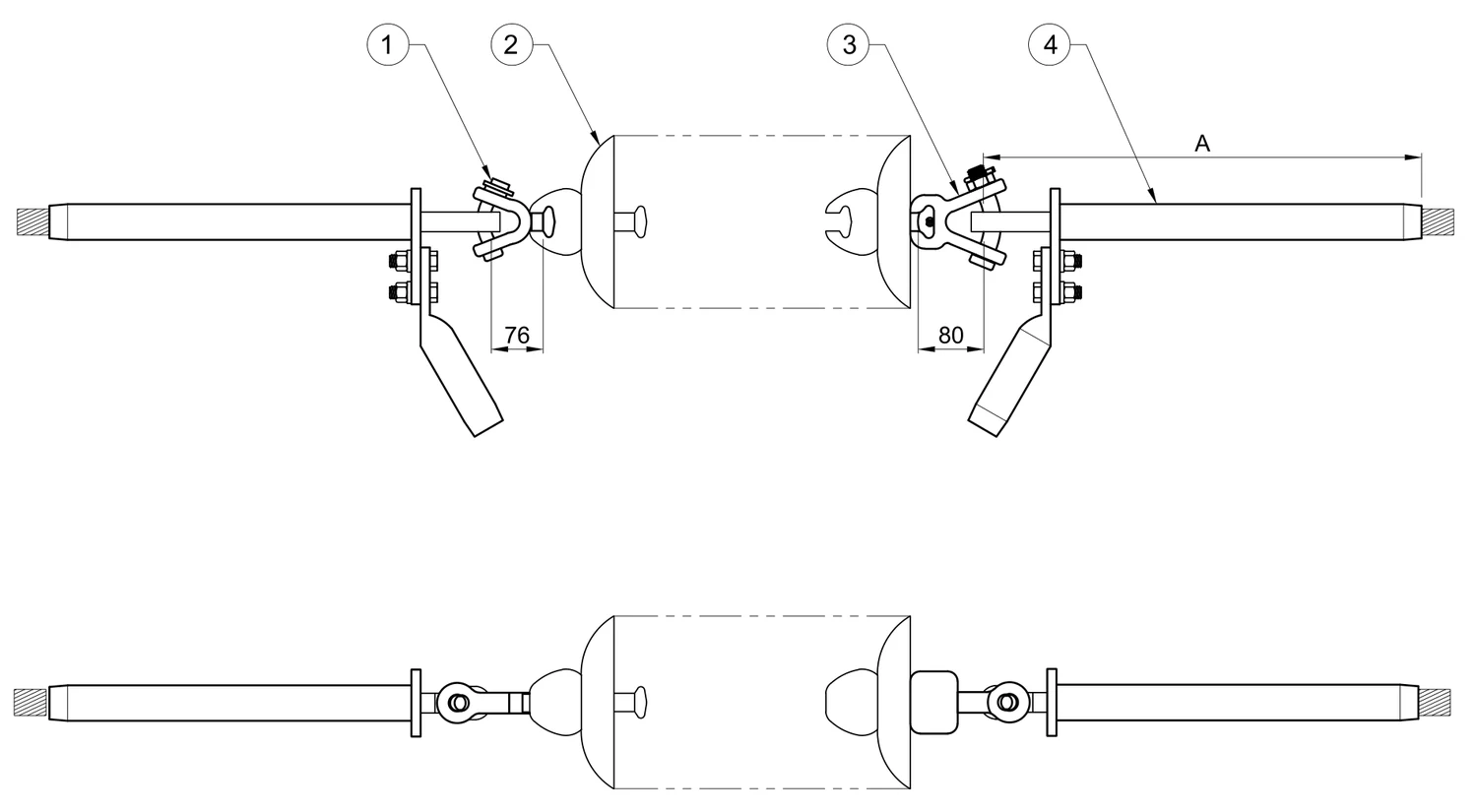

Plano 2D — Conjunto de seccionamiento 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de seccionamiento 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	1396	1113	GTC-1113	CTS1-1113-C-230
4	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1296	900	GTC-900	CTS1-900-C-230
4	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	1296	795	GTC-795	CTS1-795-C-230
4	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	1136	477	GTC-477	CTS1-477-C-230
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión bajante TC 2 C/F 1113 ACSR/AS, 230-400 KV

CFE 2C301-15 Placa de acero galvanizado / Acero forjado galvanizado Grapa de tensión a compresión, tensor horquilla-horquilla, yugo rectangular, calavera horquilla "Y" larga, aislador tipo disco, horquilla "Y" bola larga CT22A-TC-1113-L · 230-400 KV · 2 C/F · ACSR/AS

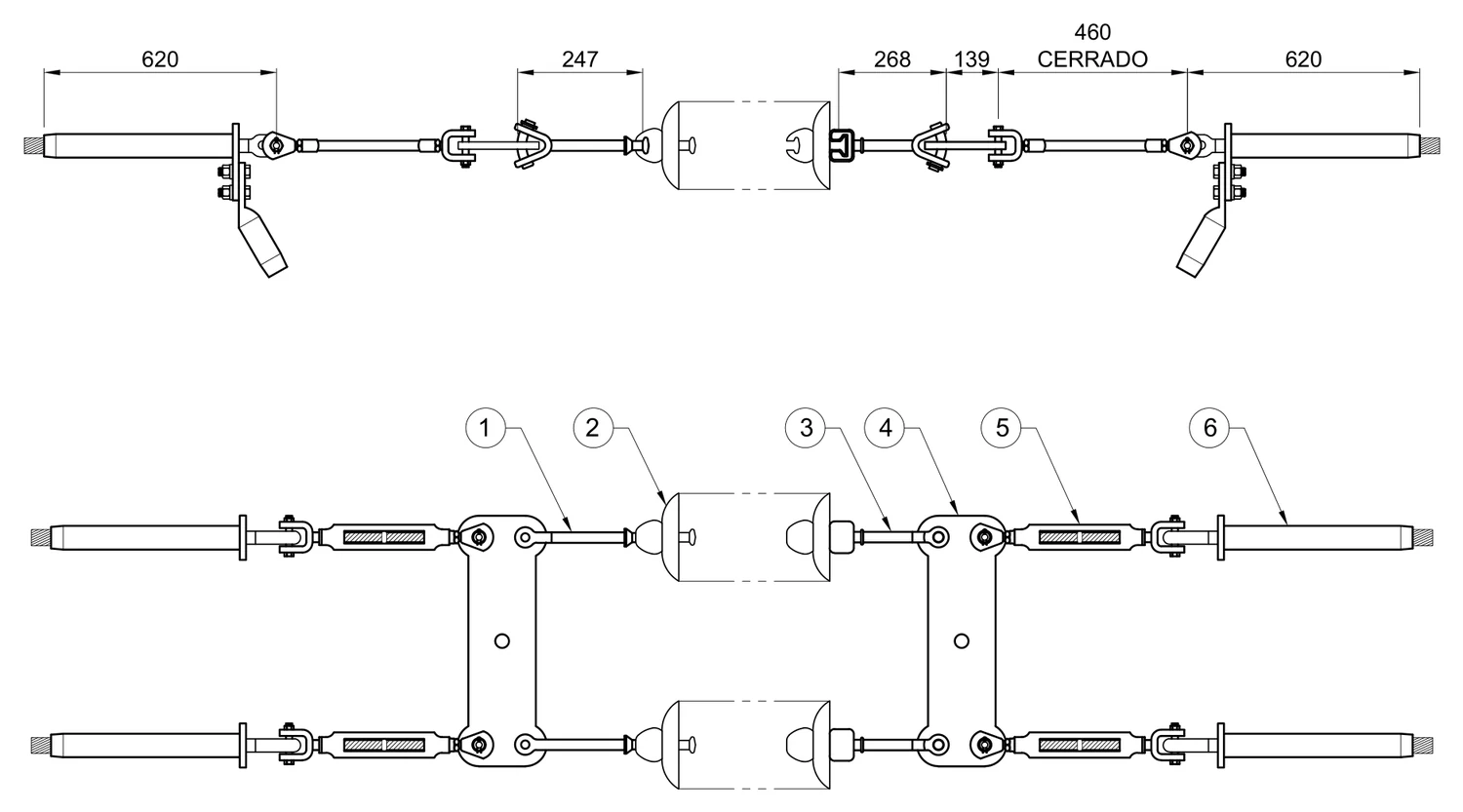

Plano 2D — Conjunto de tensión bajante TC 2 C/F 1113 ACSR/AS, 230-400 KV

Conjunto de tensión bajante TC 2 C/F 1113 ACSR/AS, 230-400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE TENSION A COMPRESION	4	PLACA DE ACERO GALVANIZADO	GTC-1113
5	TENSOR HORQUILLA-HORQUILLA	4	ACERO FORJADO GALVANIZADO	TEN-413
4	YUGO RECTANGULAR	2	PLACA DE ACERO GALVANIZADO	YRECT-320-T2
3	CALAVERA HORQUILLA "Y" LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.8			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSS, 115-230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado Grapa de tensión a compresión, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CT1-C-230-AT · 115-230 KV · 1 C/F · ACSS 477/795/900/1113 · alta temperatura

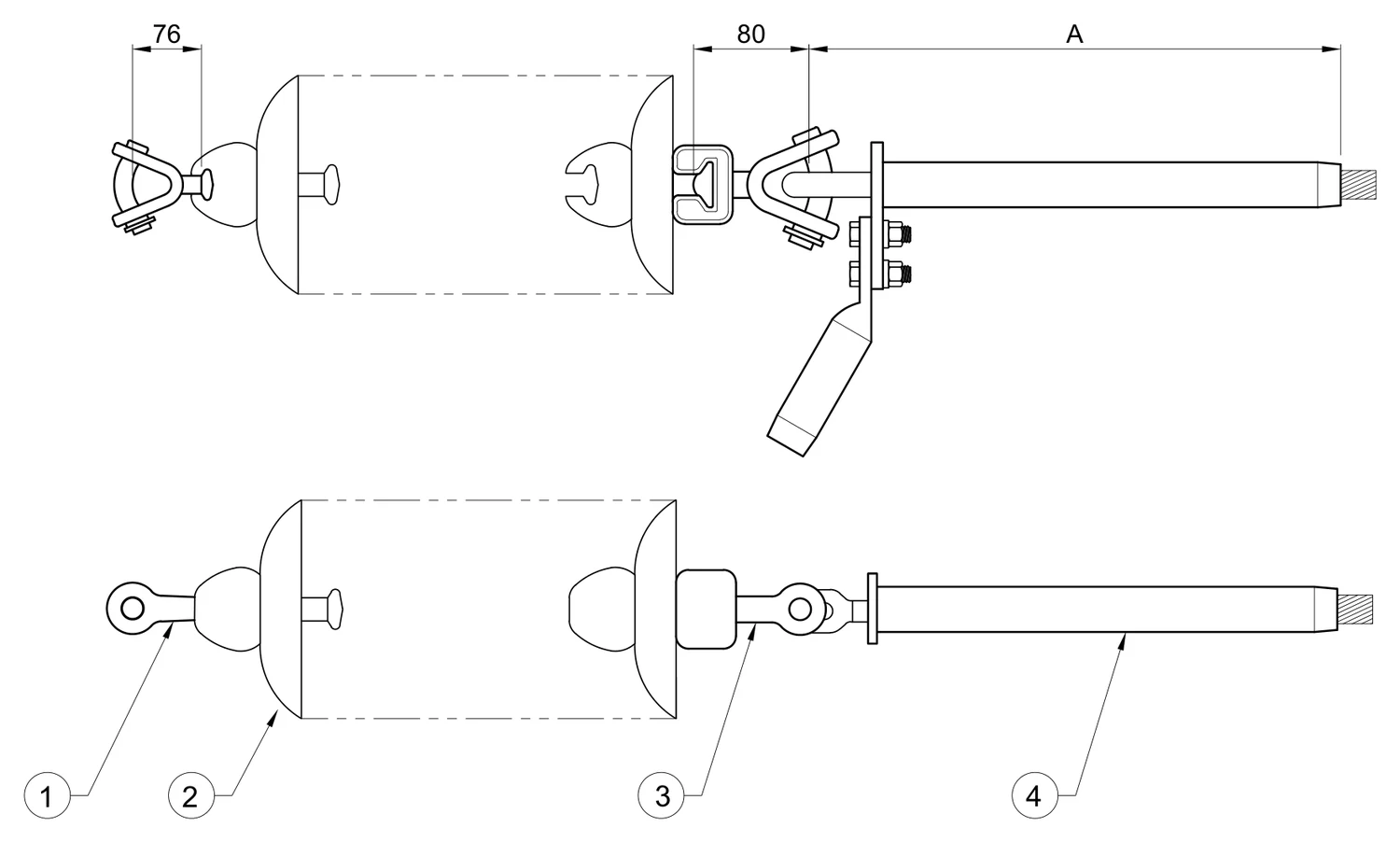

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSS, 115-230 KV (alta temperatura)

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSS, 115-230 KV (alta temperatura) — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSS	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	710	866	1113	GTC-1113-AT	CT1-1113-C-230-AT
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	900	GTC-900-AT	CT1-900-C-230-AT
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	726	795	GTC-795-AT	CT1-795-C-230-AT
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	646	477	GTC-477-AT	CT1-477-C-230-AT
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de suspensión en "V" Yugo trapezoidal 2 C/F 1113 ACSS, 230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de suspensión alta temperatura, horquilla "Y" ojo corta, yugo trapezoidal, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CSV2-GSAN-200-C-230-AT · 230 KV · 2 C/F · ACSS · alta temperatura

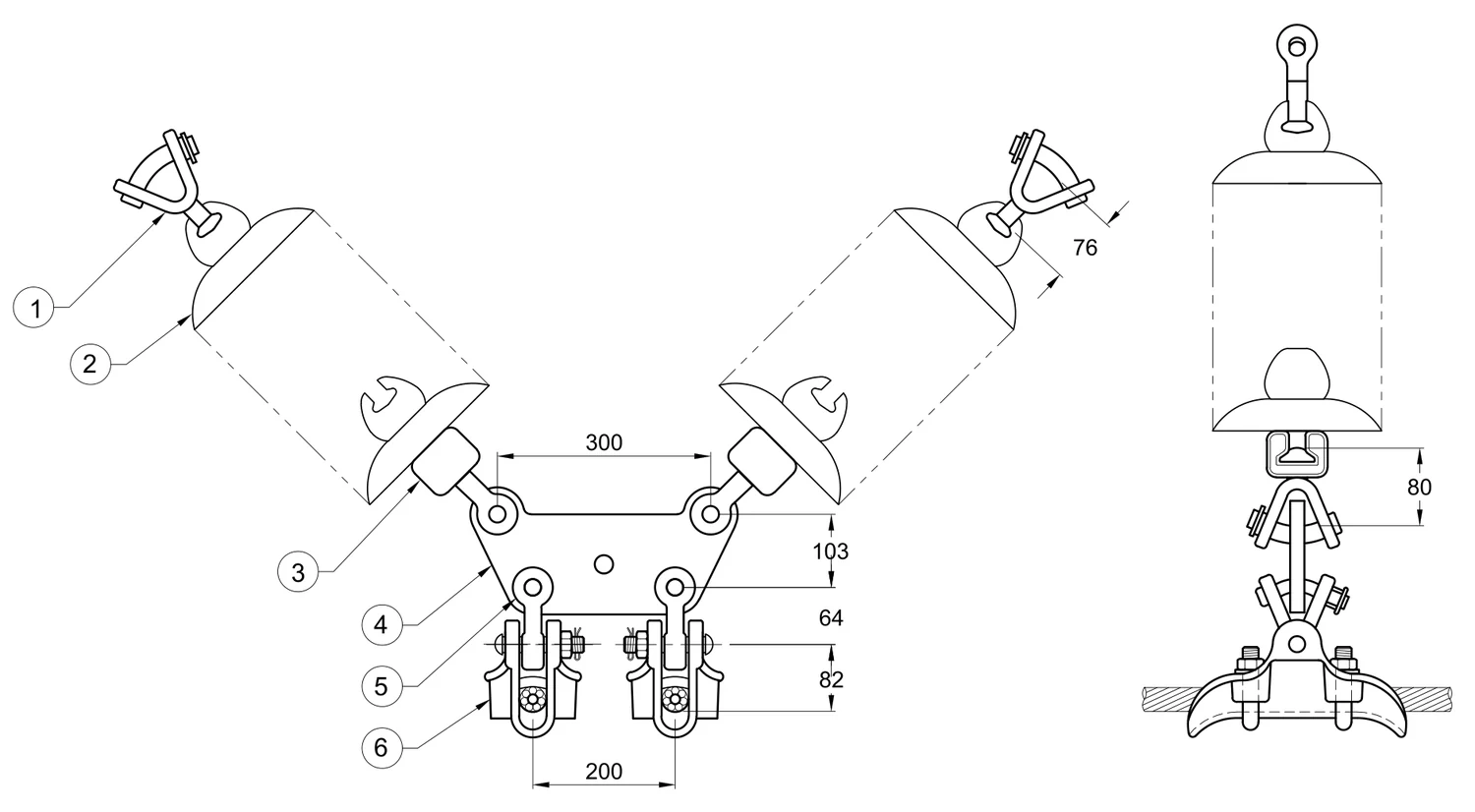

Plano 2D — Conjunto de suspensión en "V" Yugo trapezoidal 2 C/F 1113 ACSS, 230 KV (alta temperatura)

Conjunto de suspensión en "V" Yugo trapezoidal 2 C/F 1113 ACSS, 230 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION ALTA TEMPERATURA	2	ALEACION DE ALUMINIO	GSAN-1113-S-AT
5	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de suspensión anticorona AT, horquilla "Y" ojo corta, yugo trapezoidal, calavera horquilla "Y" corta, anillo equipotencial, aislador tipo disco, horquilla "Y" bola corta CSV2-GSAN-1113-C-AT · 400 KV · 2 C/F · ACSS · alta temperatura

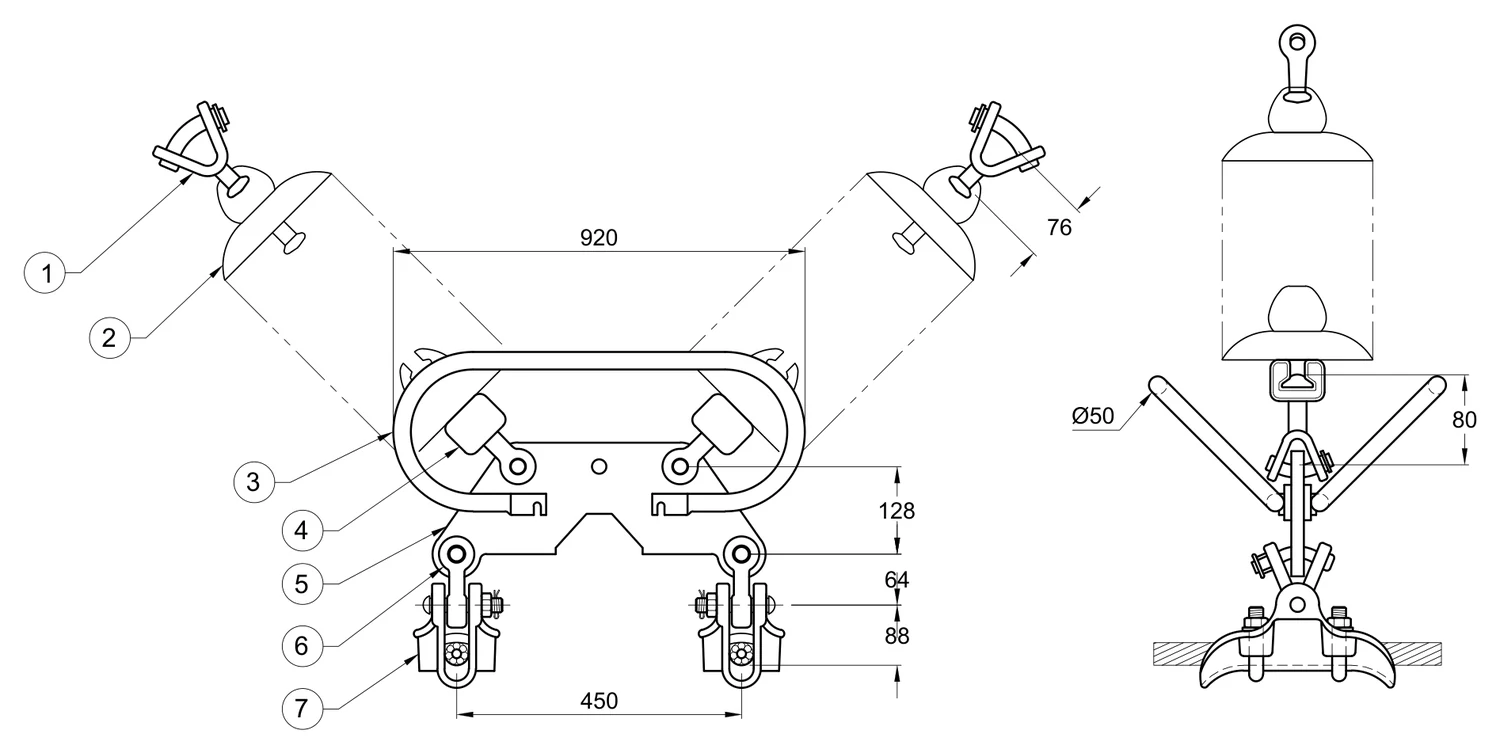

Plano 2D — Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (alta temperatura)

Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
7	GRAPA DE SUSPENSION ANTICORONA AT	2	ALEACION DE ALUMINIO	GSAN-1113-S-AT
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
3	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de tensión a compresión, grillete, yugo trapezoidal, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CTV2-1113-200-C-230-AT · 230 KV · 2 C/F · ACSS 1113 · alta temperatura

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	710	1008	1113	GTC-1113-AT
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 115-230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de remate a compresión ciega, grillete, yugo trapezoidal, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CRV2-1113-200-C-230-AT · 115-230 KV · 2 C/F · ACSS 1113 · alta temperatura

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 115-230 KV (alta temperatura)

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores, Yugo trapezoidal conductor 1113 ACSS, 115-230 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO
6	GRAPA DE REMATE A COMPRESION CIEGA	2	ALEACION DE ALUMINIO	710	1008	1113	GRC-1113-AT
5	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de tensión a compresión, tensor horquilla-horquilla, yugo trapezoidal, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CTV2-1113-200-C-230-TEN-AT · 230 KV · 2 C/F · ACSS 1113 · alta temperatura

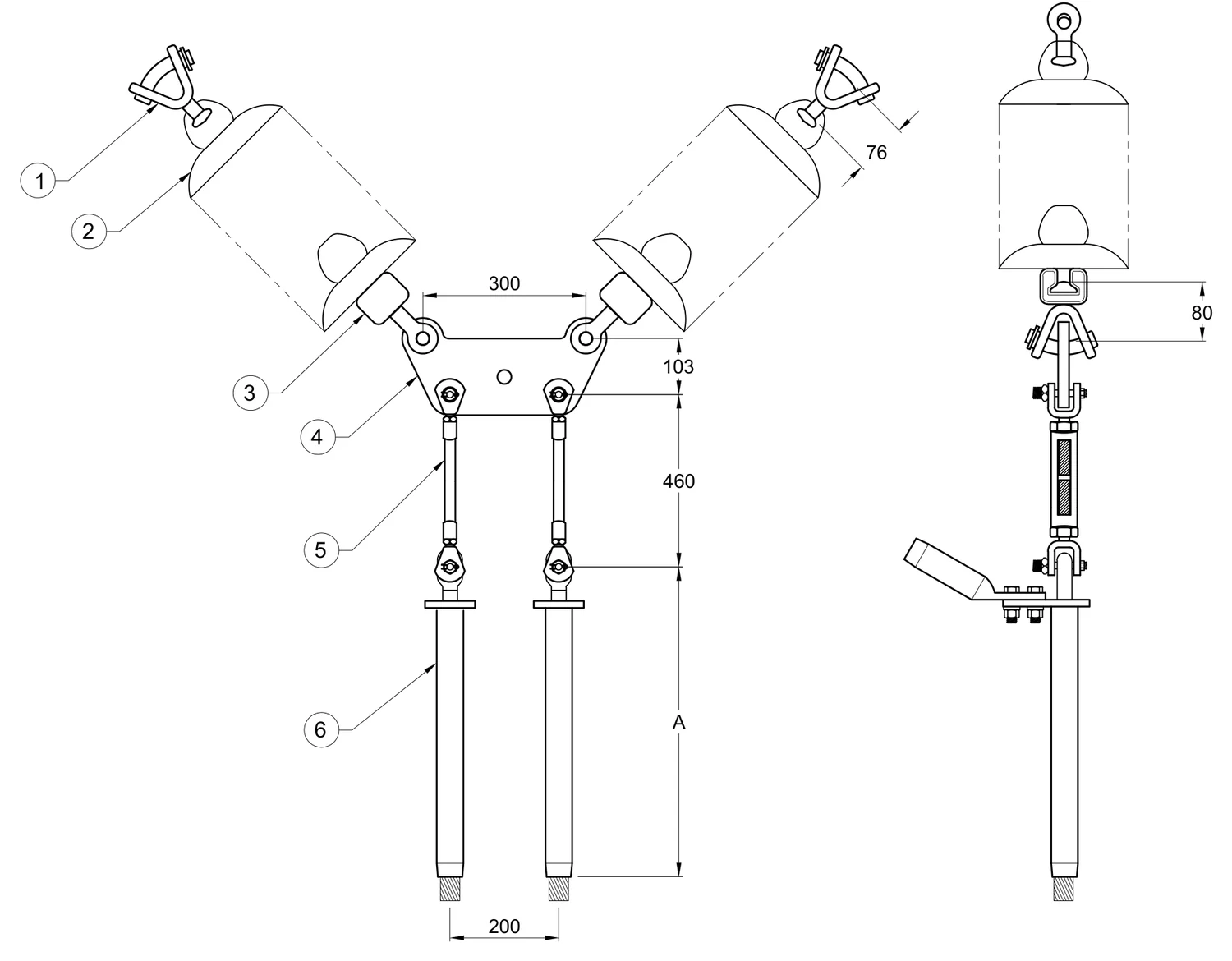

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO
6	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	710	1383	1113	GTC-1113-AT
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de remate a compresión ciega, tensor horquilla-horquilla, yugo trapezoidal, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CRV2-1113-200-C-230-TEN-AT · 230 KV · 2 C/F · ACSS 1113 · alta temperatura

Plano 2D — Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura)

Conjunto de remate ciego en "V" 2 C/F con doble cadena de aisladores con tensores, Yugo trapezoidal conductor 1113 ACSS, 230 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO	KGS
6	GRAPA DE TENSION A COMPRESION AT	2	ALEACION DE ALUMINIO	710	1383	1113	GRC-1113-AT	20.57
5	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO				TEN-413
4	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-200-300
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión 2 C/F con una cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de tensión a compresión, grillete, yugo triangular, anillo equipotencial, calavera horquilla "Y" corta, aislador tipo disco, horquilla "Y" bola corta CT2-1113-C-AT · 400 KV · 2 C/F · ACSS 1113 · alta temperatura

Plano 2D — Conjunto de tensión 2 C/F con una cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura)

Conjunto de tensión 2 C/F con una cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO
7	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	710	974	1113	GTC-1113-AT
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-450-I2
4	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado / Placa de acero galvanizado Grapa de tensión a compresión, grillete, yugo trapezoidal, calavera horquilla "Y" corta, anillo equipotencial, aislador tipo disco, horquilla "Y" bola corta CTV2-1113-C-AT · 400 KV · 2 C/F · ACSS 1113 · alta temperatura

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura)

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores, conductor 1113 ACSS, 400 KV (alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSS	CATALOGO	KGS
7	GRAPA DE TENSION A COMPRESION AT	2	ALEACION DE ALUMINIO	710	1040	1113	GTC-1113-AT	23.12
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
3	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión mecánica 1 C/F 795-1113 ACSR, 115-230 KV

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado Grapa de tensión mecánica, calavera ojo corta, aislador tipo disco, horquilla "Y" bola corta CT1-130A-M · 115-230 KV · 1 C/F · ACSR 795-1113

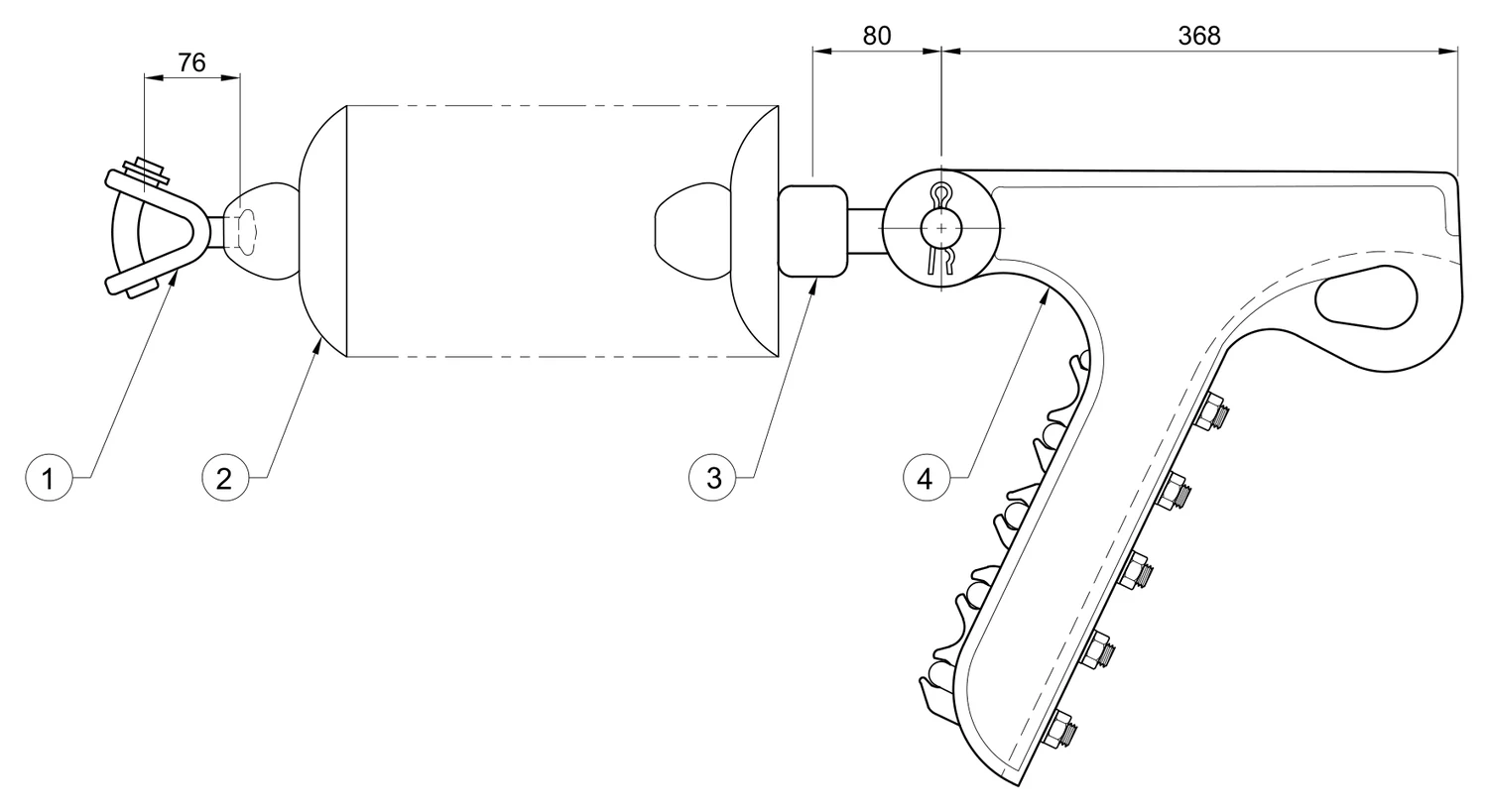

Plano 2D — Conjunto de tensión mecánica 1 C/F 795-1113 ACSR, 115-230 KV

Conjunto de tensión mecánica 1 C/F 795-1113 ACSR, 115-230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE TENSION MECANICA	1	ALEACION DE ALUMINIO	PPA-130
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-3
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 1 C/F 500 MCM cobre, 115-230 KV

CFE 2C301-15 Aleación de bronce / Acero forjado galvanizado Grapa de suspensión cable de cobre 500 MCM, calavera ojo corta, aislador tipo disco, horquilla "Y" bola corta CS1-104B-C · 115-230 KV · 1 C/F · cobre 500 MCM

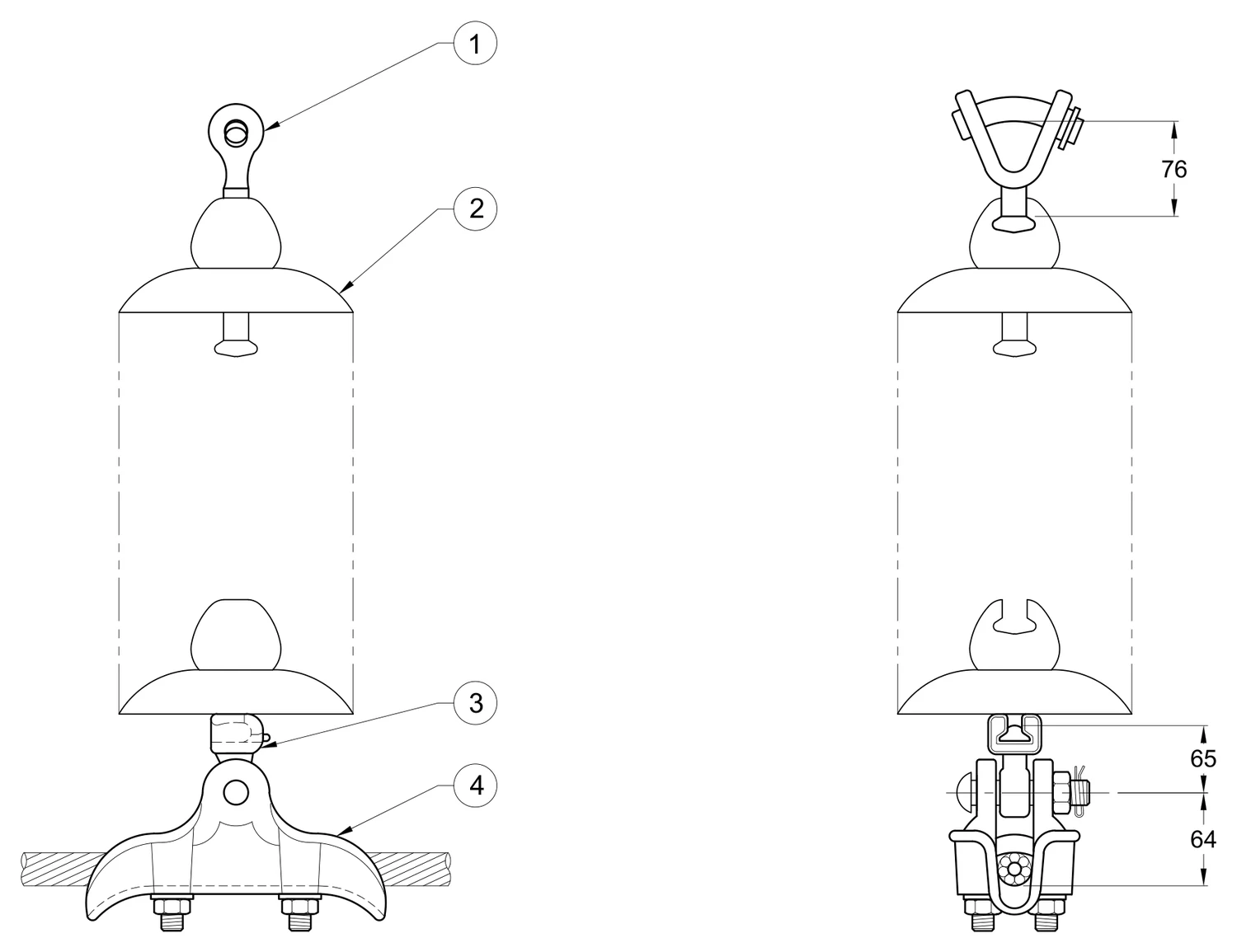

Plano 2D — Conjunto de suspensión vertical 1 C/F 500 MCM cobre, 115-230 KV

Conjunto de suspensión vertical 1 C/F 500 MCM cobre, 115-230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION CABLE DE COBRE 500 MCM	1	ALEACION DE BRONCE	PBS-104
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 1 C/F 1000 MCM cobre, 115-230 KV

CFE 2C301-15 Aleación de bronce / Acero forjado galvanizado Grapa de suspensión cable de cobre 1000 MCM, calavera ojo corta, aislador tipo disco, horquilla "Y" bola corta CS1-139B-C · 115-230 KV · 1 C/F · cobre 1000 MCM

Plano 2D — Conjunto de suspensión vertical 1 C/F 1000 MCM cobre, 115-230 KV

Conjunto de suspensión vertical 1 C/F 1000 MCM cobre, 115-230 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION CABLE DE COBRE 1000 MCM	1	ALEACION DE BRONCE	PBS-139
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-2
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión mecánica 1 C/F 500-1000 MCM, 115-230 KV

CFE 2C301-15 Aleación de bronce / Acero forjado galvanizado Grapa de tensión mecánica 750-1000 MCM cobre, grapa de tensión mecánica 250-500 MCM cobre, calavera ojo corta, aislador tipo disco, horquilla "Y" bola corta CT1-130B-M | CT1-112B-M · 115-230 KV · 1 C/F · cobre 250-1000 MCM

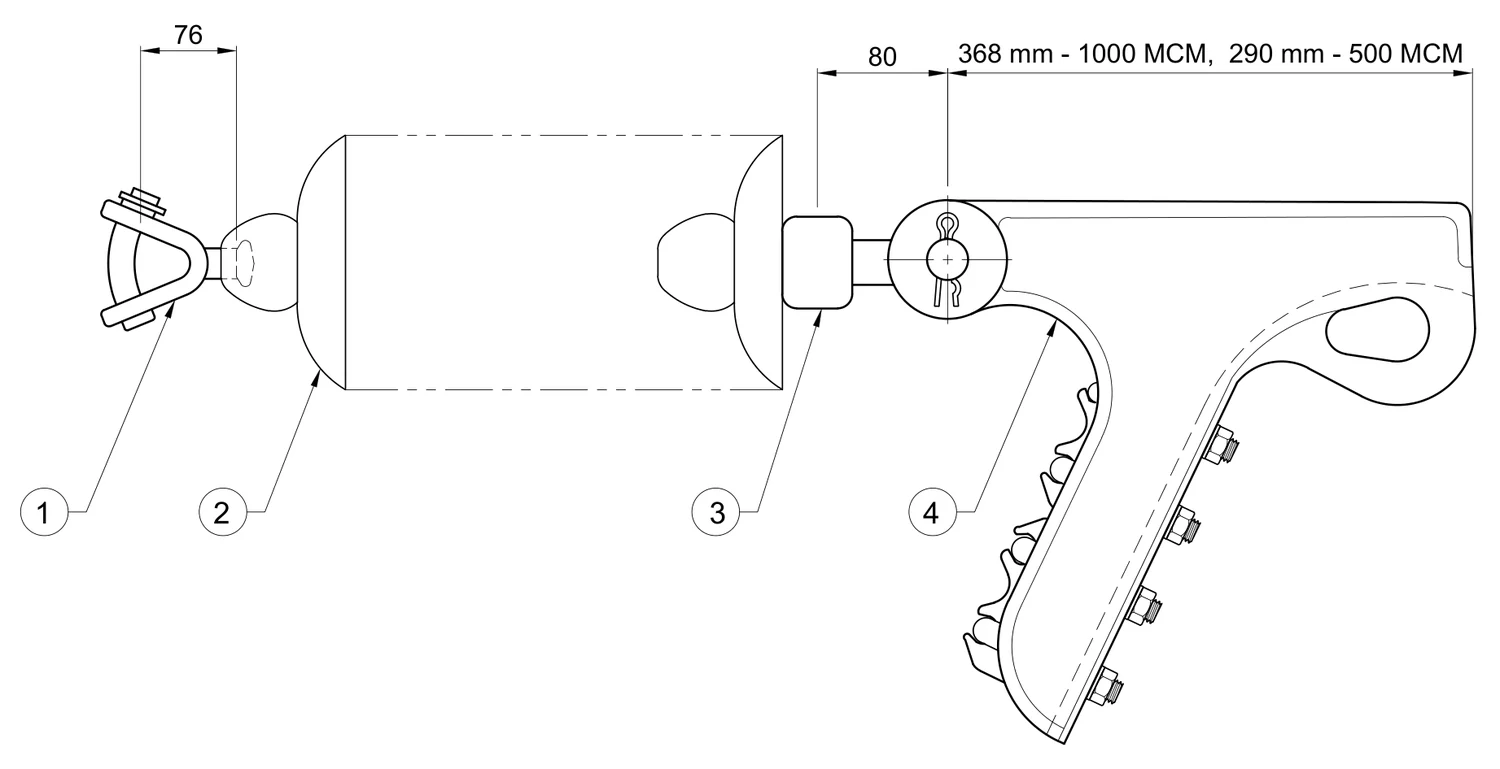

Plano 2D — Conjunto de tensión mecánica 1 C/F 500-1000 MCM, 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión mecánica 1 C/F 500-1000 MCM, 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE TENSION MECANICA 750-1000 MCM COBRE	1	ALEACION DE BRONCE	PPB-130
4	GRAPA DE TENSION MECANICA 250-500 MCM COBRE	1	ALEACION DE BRONCE	PPB-112
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-3 / COCO-111-1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Aplicaciones

¿Dónde se usan los conjuntos de subestación?

Los conjuntos de subestación Partalum son ensambles de suspensión, tensión, remate ciego y seccionamiento para subestación de 115 a 400 KV desde 1 hasta 3 conductores por fase.

Suspensión de conductor

Sostén vertical y en "V" del conductor en estructuras de subestación de 115 a 400 KV.

Tensión y anclaje

Remate y tensado del conductor en estructuras terminales y de ángulo con tensores.

Remate y seccionamiento

Terminación dead-end y seccionamiento con tensión bajante en arreglos de subestación.

Haces de conductores

Distribución de carga entre conductores de un haz mediante yugos.

Materiales y normas

¿De qué material son y qué normas cumplen?

Los conjuntos de subestación se arman con herraje de acero forjado galvanizado en caliente para resistencia mecánica y protección contra la corrosión.

Esfera de Acero forjado galvanizado — Partalum — Acero forjado galvanizado

Esfera de Aluminio extruido / aleación — Partalum — Aluminio extruido / aleación

Acero forjado galvanizado
Aluminio

Ver normas de referencia →

Preguntas frecuentes

Lo que pregunta ingeniería sobre esta línea.

¿Qué niveles de tensión cubren los conjuntos de subestación Partalum?

Cubren subestaciones de 115 a 400 KV, en conjuntos de suspensión, tensión, remate ciego y seccionamiento, incluida la variante de alta temperatura.

¿Qué funciones de conjunto ofrecen para subestación?

Suspensión (vertical y en "V"), tensión, remate ciego y seccionamiento.

Cotización

¿Necesitas conjuntos de subestación?

Indícanos tu descripción, conductor, nivel de tensión y cantidades. Respondemos con el conjunto correcto de la línea.

Solicitar cotización → Contacto
