Productos · Herrajes de Transmisión y Subestación

Herrajes de Transmisión y Subestación

Name: Herrajes para transmisión y subestación Partalum
Brand: Partalum

Los herrajes para transmisión y subestación Partalum son los herrajes de cadena de tensión y suspensión, fabricados en aluminio y acero forjado galvanizado por inmersión en caliente que arman la cadena de aisladores y sujetan el conductor en líneas de transmisión y subestación. La línea cubre una resistencia mecánica de 80 a 480 KN.

80–480 KNAcero forjado galvanizado por inmersión en calienteNMX-ANCETransmisión · Subestación

Solicitar cotización →Descargar catálogo

Catálogo · 55 productos

Desglose completo de Herrajes de Transmisión y Subestación.

Cada producto con su render, designación de catálogo, norma, material y tabla de selección por conductor — extraído del catálogo técnico Partalum.

Haz clic en el + para agregar productos a tu cotización.

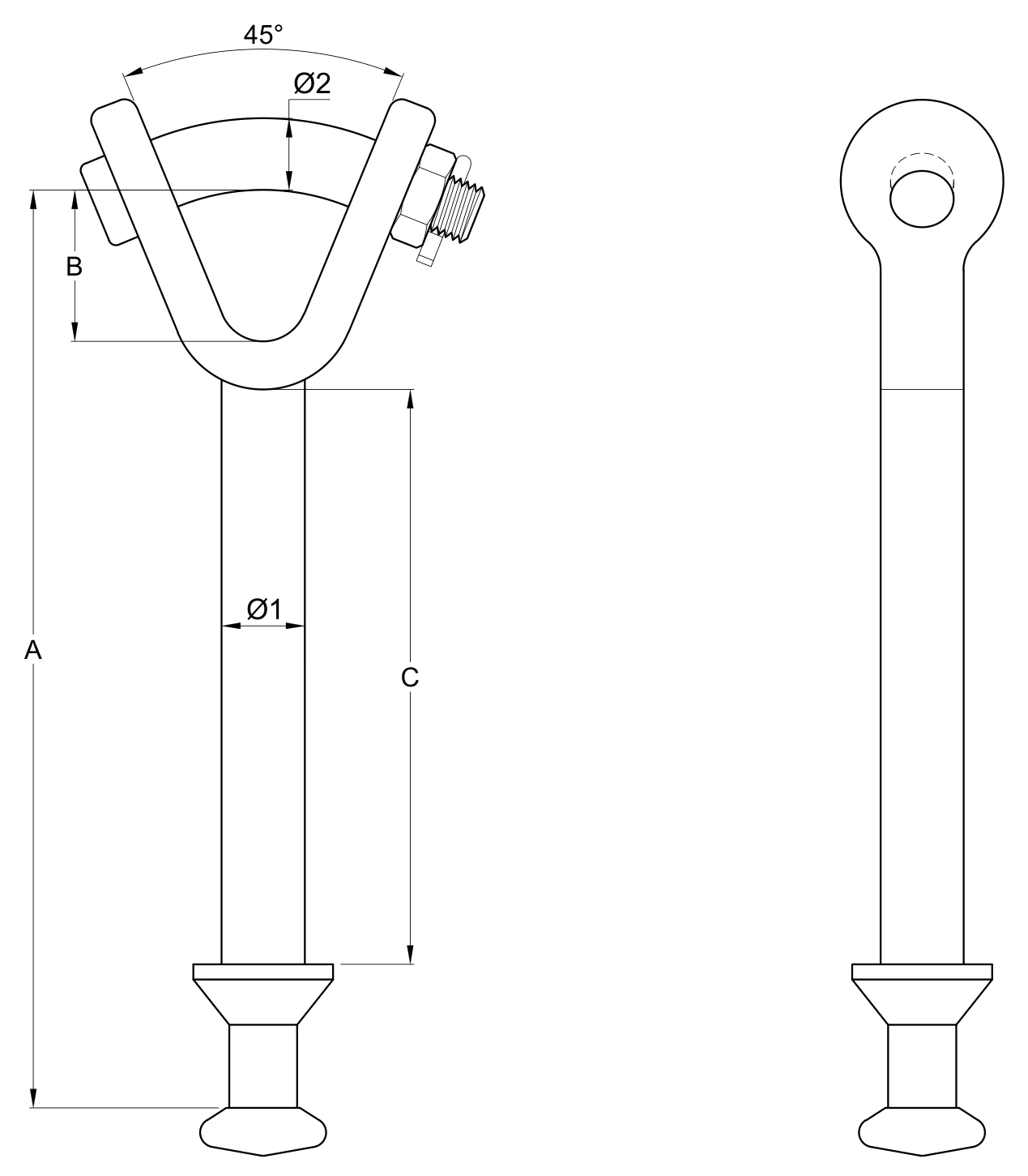

Horquilla "Y" Bola Larga

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Horquilla "Y" Bola Larga — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CLASE	A	B	C	Ø1	Ø2	RESISTENCIA
	* HYBOLA-111	52.5	247	40	152	22	19	140 KN
	HYBOLA-160	52.8	247	40	152	22	19	160 KN

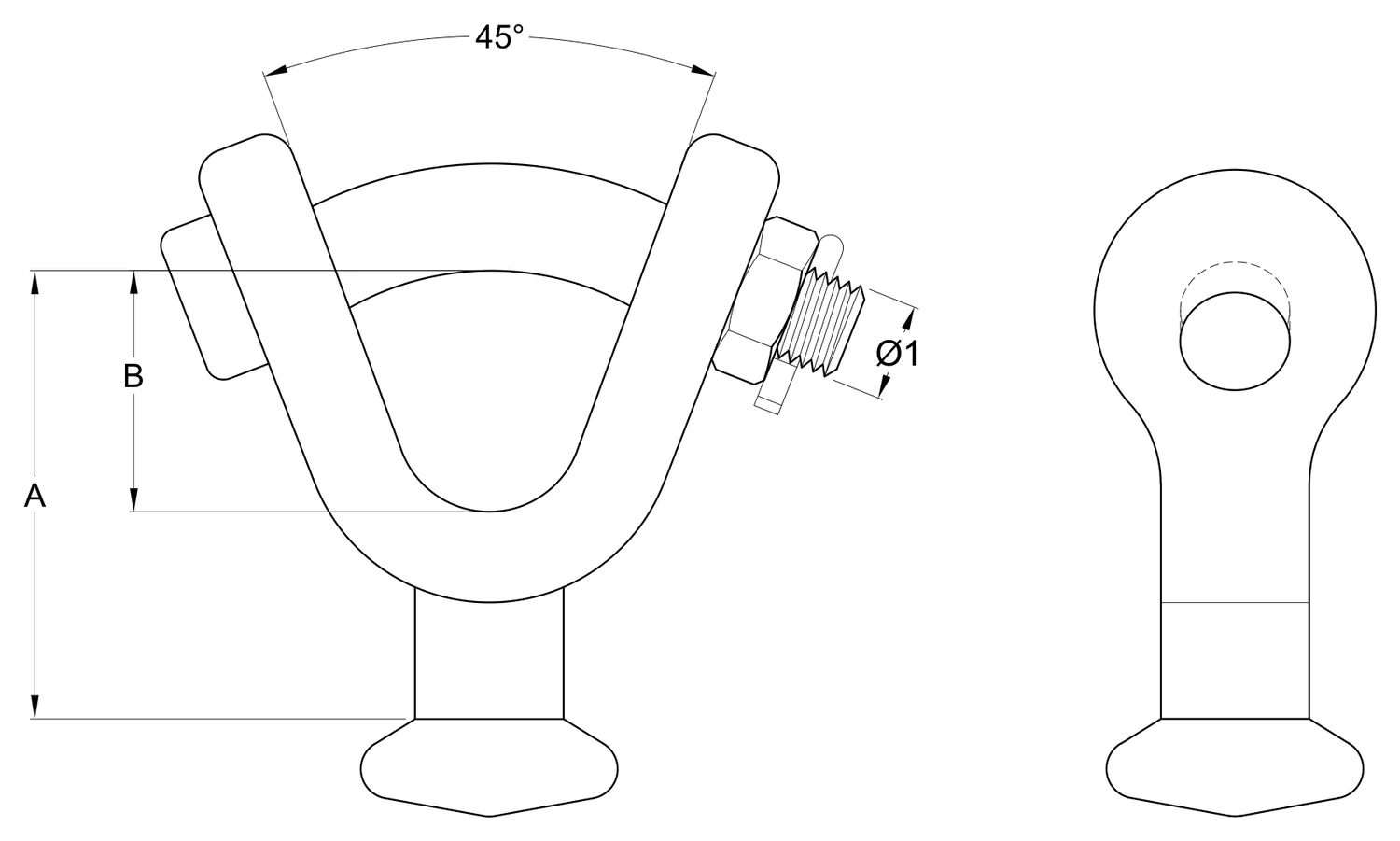

Horquilla "Y" Bola Corta

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Horquilla "Y" Bola Corta — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CLASE	A	B	Ø1	RESISTENCIA
	* HYBOCO-111	52.5	76	40	19	140 KN

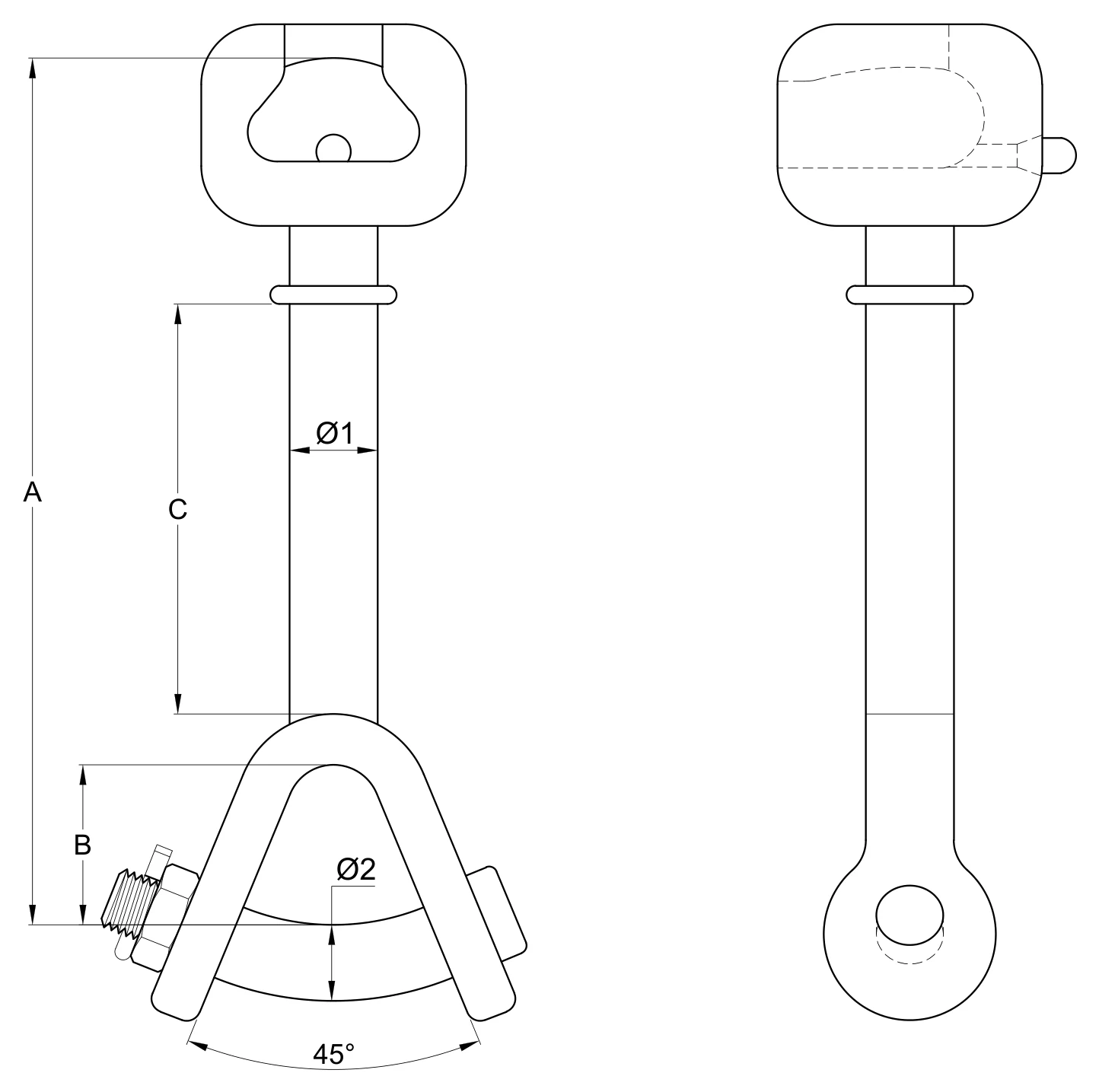

Calavera Horquilla "Y" Larga

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Calavera Horquilla "Y" Larga — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CLASE	A	B	C	Ø1	Ø2	RESISTENCIA
	* CHYLA-111	52.5	259	40	150	21	19	140 KN
	CHYLA-160	52.8	268	40	150	21	19	160 KN

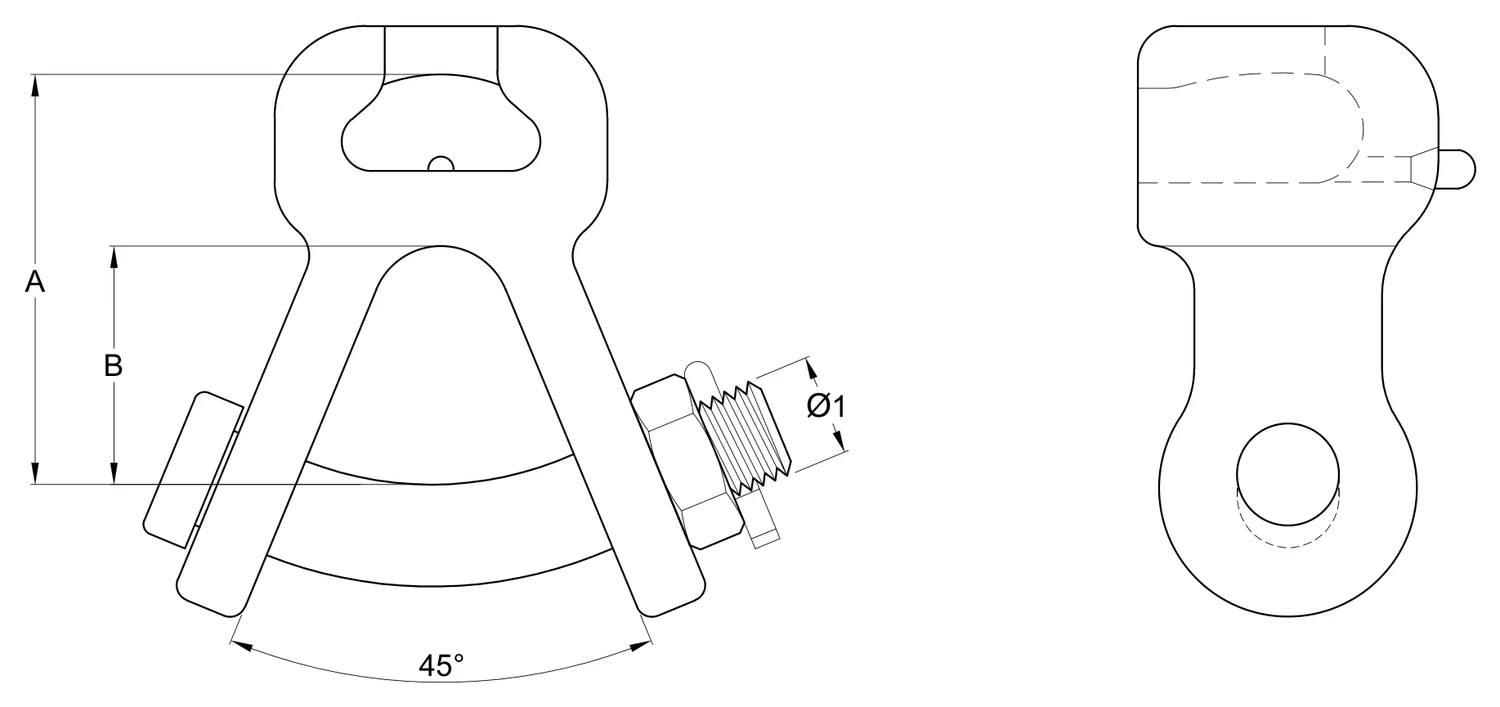

Calavera Horquilla "Y" Corta

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Calavera Horquilla "Y" Corta — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CLASE	A	B	Ø1	RESISTENCIA
	* CHYCO-111	52.5	80	40	19	140 KN

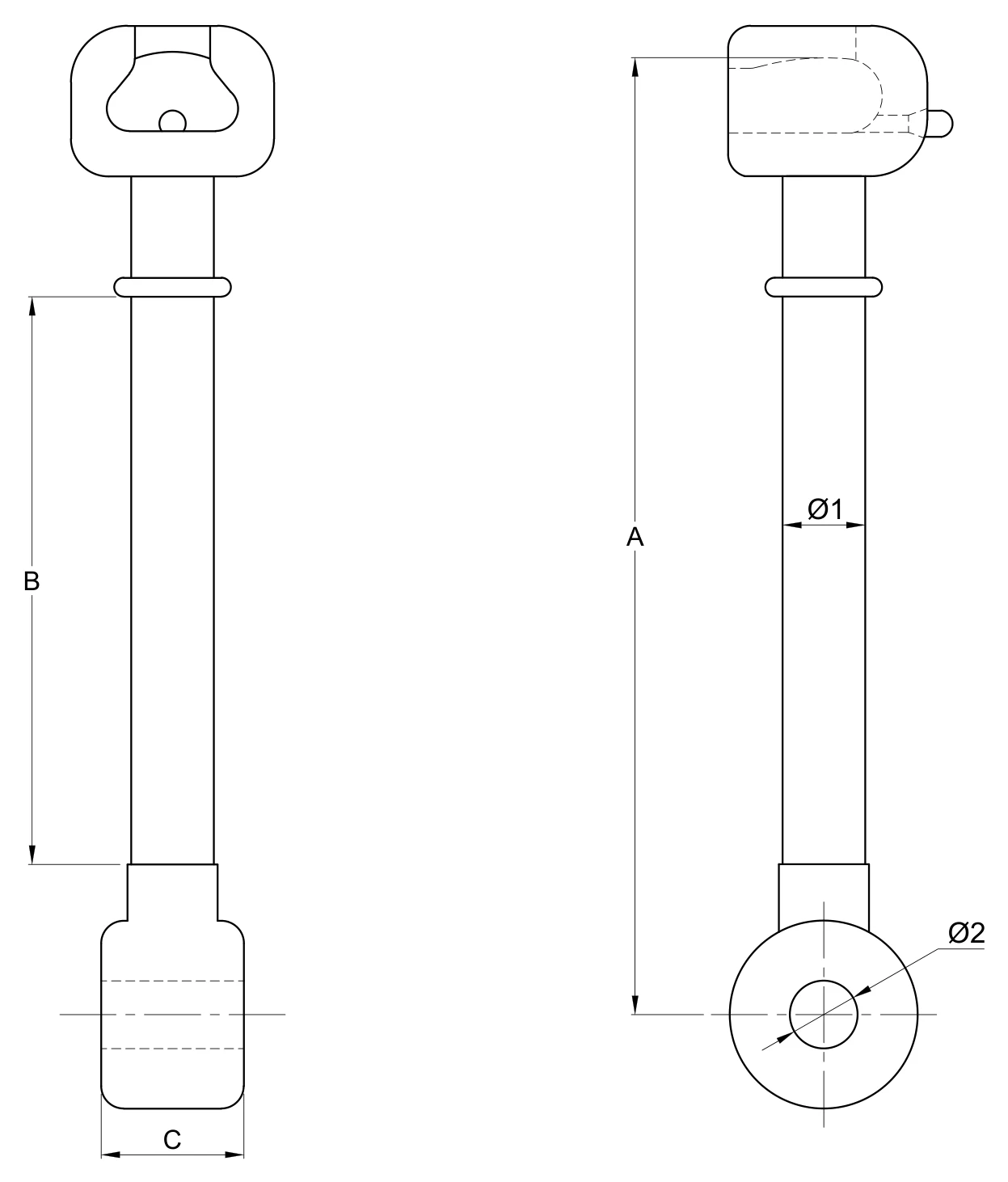

Calavera Ojo Larga

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Calavera Ojo Larga — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CLASE	A	B	C	Ø1	Ø2	RESISTENCIA
	* COLA-111-1	52.5	240	153	28	22	17	140 KN
	* COLA-111-2	52.5	240	153	38	22	17	140 KN

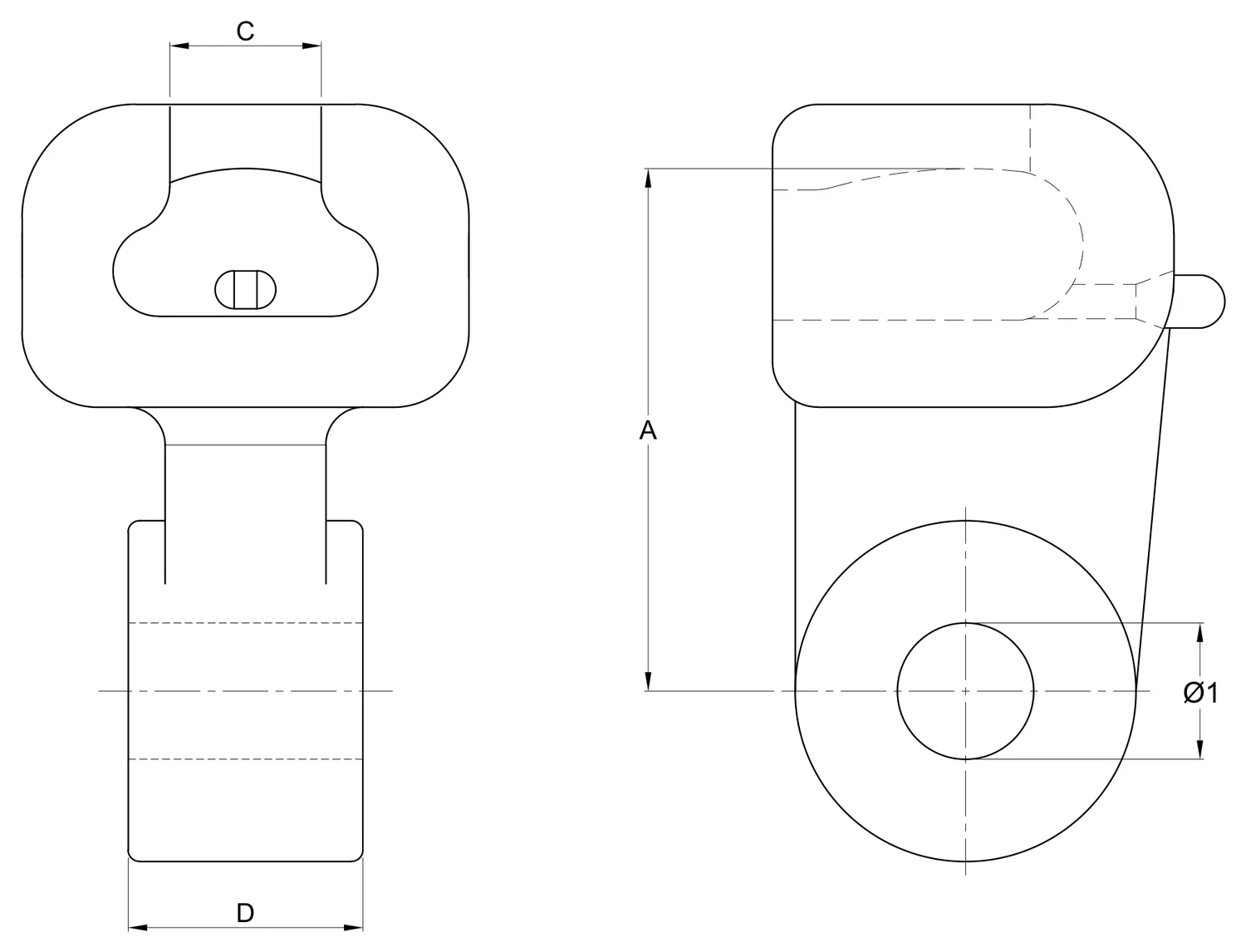

Calavera Ojo Corta

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Calavera Ojo Corta — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO:	CLASE	A	Ø1	C	D	RESISTENCIA
* COCO-111-1	52.5	65	17	20	25	140 KN
* COCO-111-2	52.5	65	17	20	36	140 KN
* COCO-111-3	52.5	65	20	20	36	140 KN

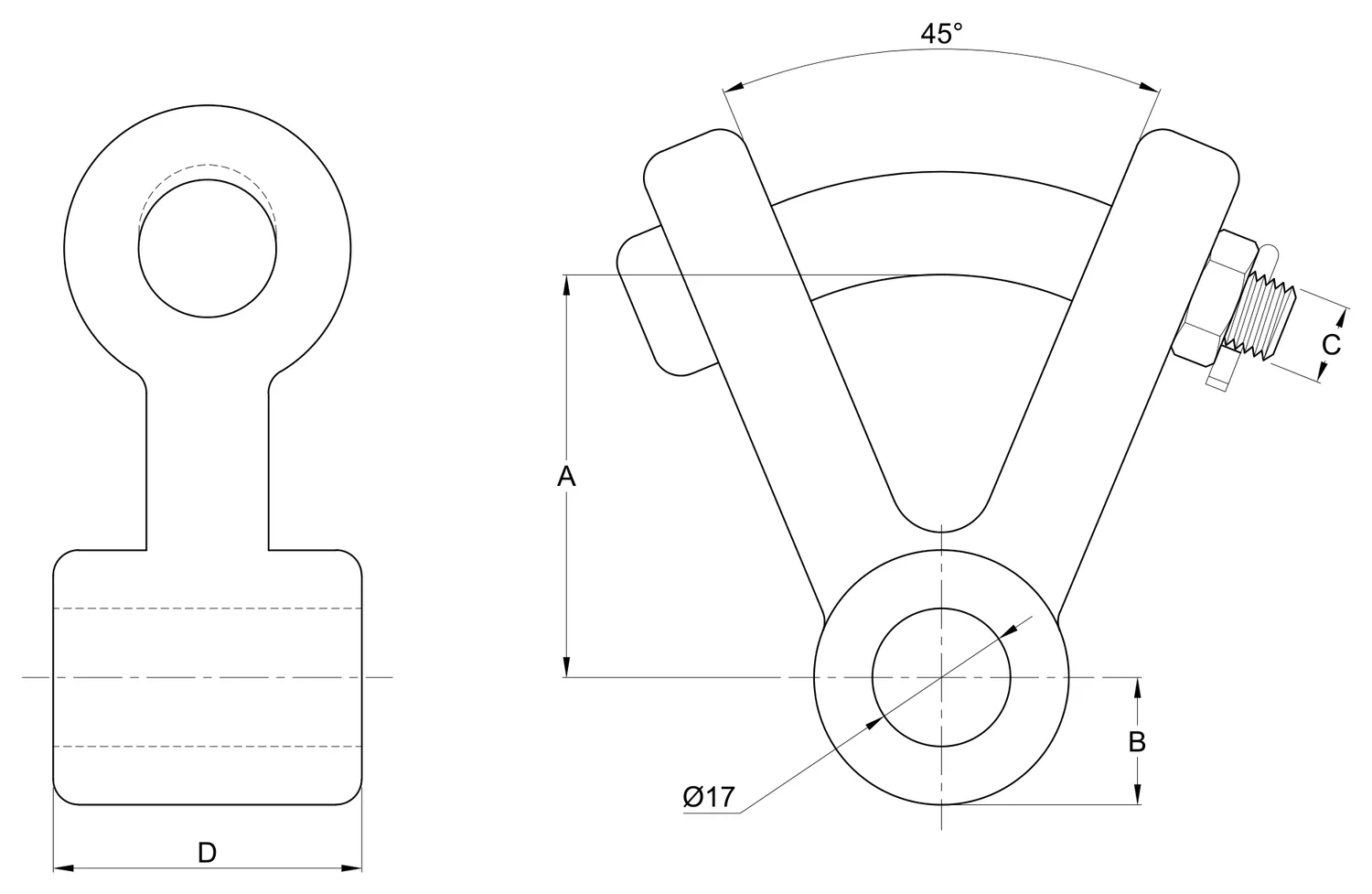

Horquilla Ojo Corta

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 111KN

Horquilla Ojo Corta — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	C	D	RESISTENCIA
* HYOCO-111-00	64	20.5	19	20	140 KN
* HYOCO-111-0	64	20.5	19	27	140 KN
* HYOCO-111-1	64	20.5	19	35	140 KN
* HYOCO-111-2	64	20.5	19	59	140 KN

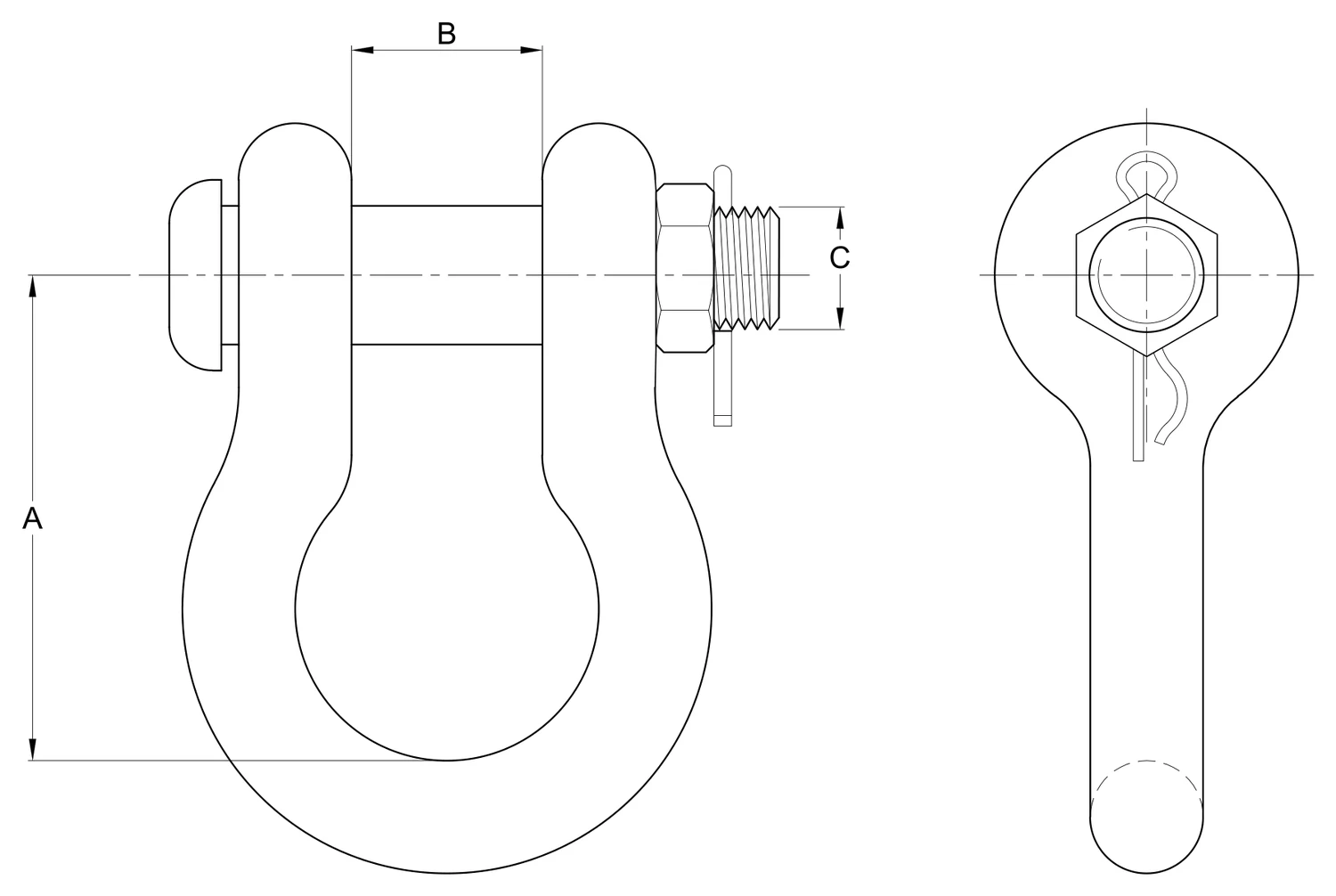

Grillete

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Resistencia mínima especificada CFE, 160 KN

Grillete — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	C	RESISTENCIA
GTE-111	58	22	16	111 KN
GTE-113	71	22	16	133 KN
* GTE-200	85	22	19	160 KN
GTE-320	100	28	26	320 KN
GTE-500	125	34	29	480 KN

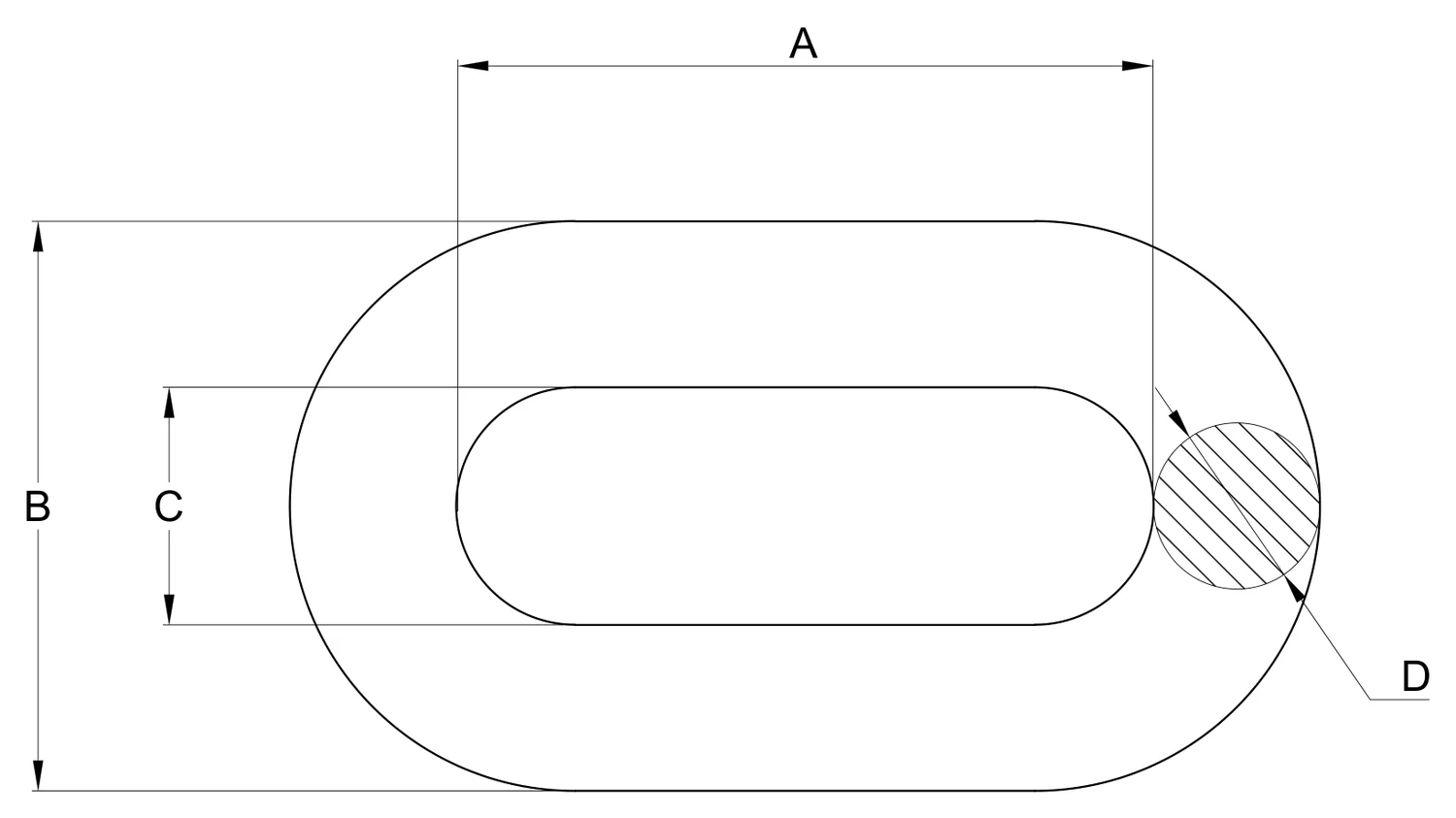

Eslabón

CFE 2C301-15 Acero forjado galv. por inmersión en caliente * Resistencia mínima especificada CFE, 160KN

Eslabón — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	C	D	RESISTENCIA
ESL-120	57	54	26	14	80 KN
* ESL-200	80	66	30	18	200 KN
ESL-320	100	80	32	24	320 KN
ESL-500	110	98	38	30	480 KN

Grapa de suspensión para cable de guarda 7 a 10 mm de diámetro

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable

Plano 2D — Grapa de suspensión para cable de guarda 7 a 10 mm de diámetro

Grapa de suspensión para cable de guarda 7 a 10 mm de diámetro — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	Ø1	Ø2	RANGO MINIMO	RANGO MAXIMO	RESISTENCIA
	* PAS-62	180	62	20.6	15	15.9	12.7	6.4	19.1	60KN

Grapa de suspensión para uso sin varillas protectoras

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable

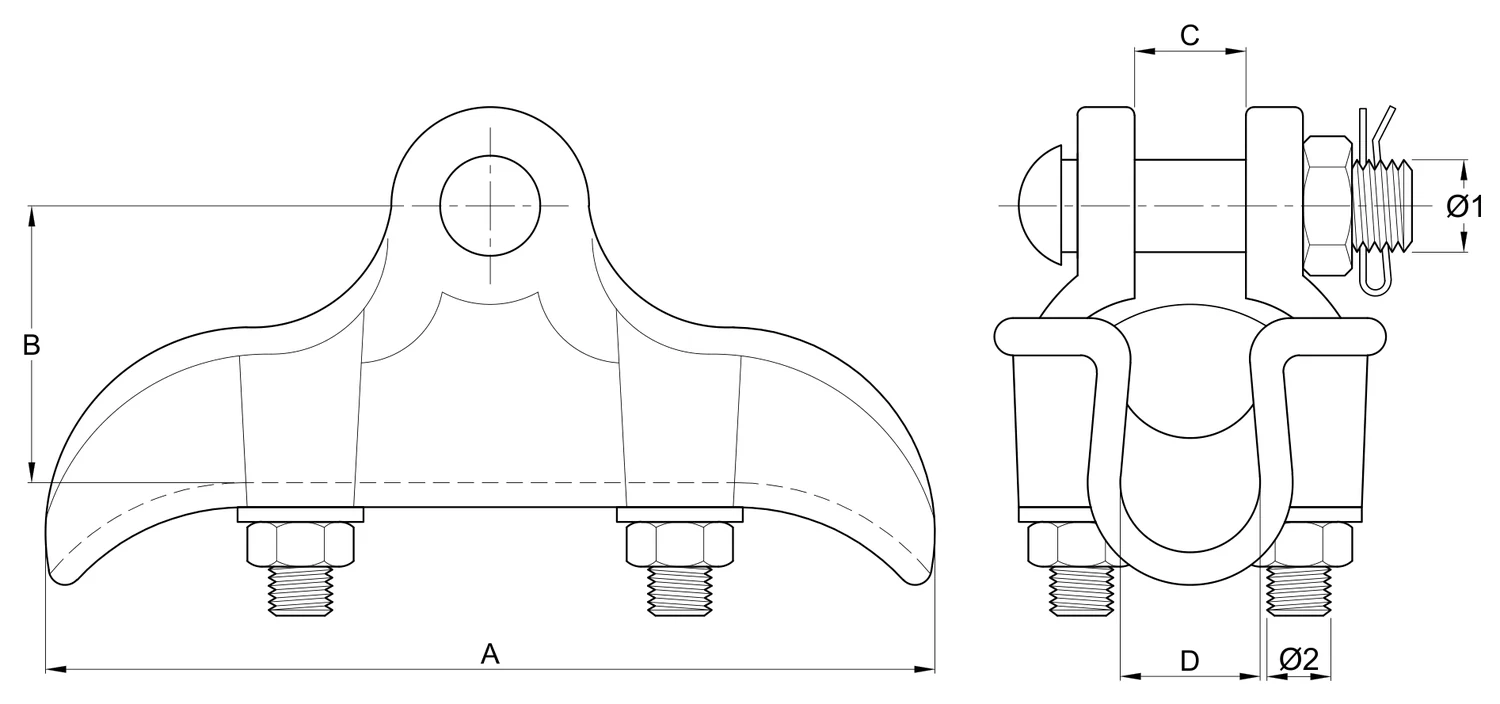

Plano 2D — Grapa de suspensión para uso sin varillas protectoras

Grapa de suspensión para uso sin varillas protectoras — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	RANGO DE CONDUCORES	A	B	C	D	Ø1	Ø2	RANGO MINIMO	RANGO MAXIMO	RESISTENCIA
	PAS-104	477 ACSR	192	64	30	28	15.9	12.7	12.7	26.4	111 KN
	PAS-139	795-1113 ACSR	231	82	41	38	15.9	12.7	22.8	35.3	111 KN

Grapa de suspensión con o sin varilla protectora libre de efecto corona, conductores 477, 795, 1113 ACSR

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable

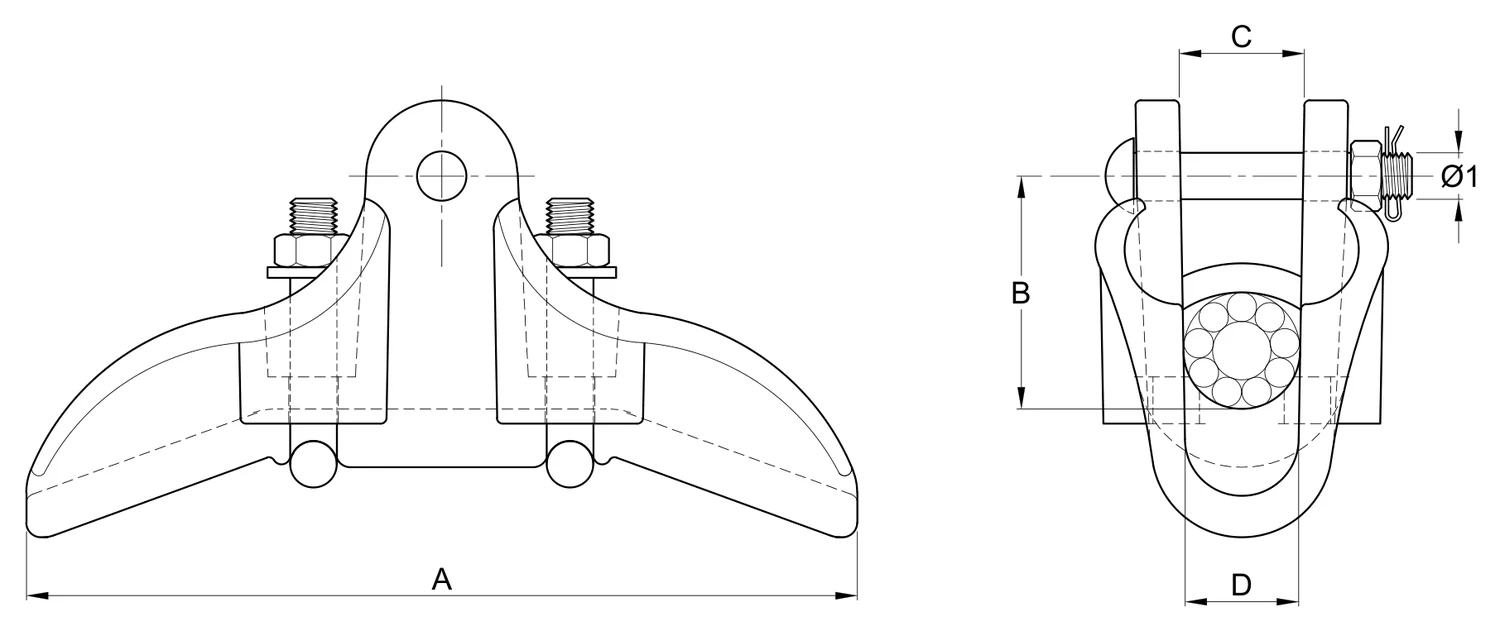

Plano 2D — Grapa de suspensión con o sin varilla protectora libre de efecto corona, conductores 477, 795, 1113 ACSR

Grapa de suspensión con o sin varilla protectora libre de efecto corona, conductores 477, 795, 1113 ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	Ø1	RESISTENCIA	PARA USO	EN LINEA
	GSAN-477	284	80	42	38	16	111 KN	CON VARILLA PROTECTORA	LT 230-400 KV
	GSAN-1113-S	284	80	42	38	16	111 KN	SIN VARILLA PROTECTORA	SE 230-400 KV

Grapa de suspensión para uso con varilla protectora libre de efecto corona, conductor 795-1113 ACSR

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable * Lleva seguro 795

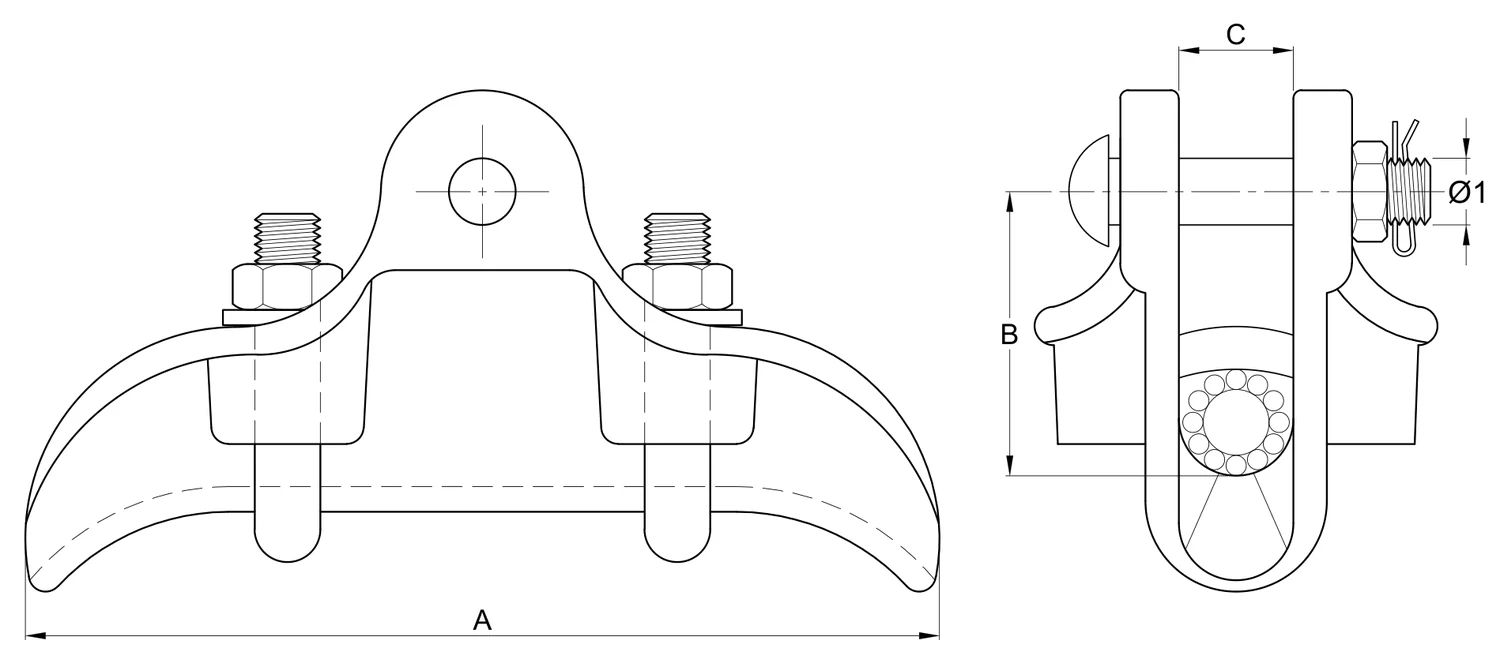

Plano 2D — Grapa de suspensión para uso con varilla protectora libre de efecto corona, conductor 795-1113 ACSR

Grapa de suspensión para uso con varilla protectora libre de efecto corona, conductor 795-1113 ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	Ø1	RESISTENCIA
	* GSAN-795	268	88	63	16	111 KN
	GSAN-1113	268	88	63	16	111 KN

Grapa de suspensión libre de efecto corona, conductor 1113 ACSS Alta Temperatura

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente, Chaveta, Acero inoxidable

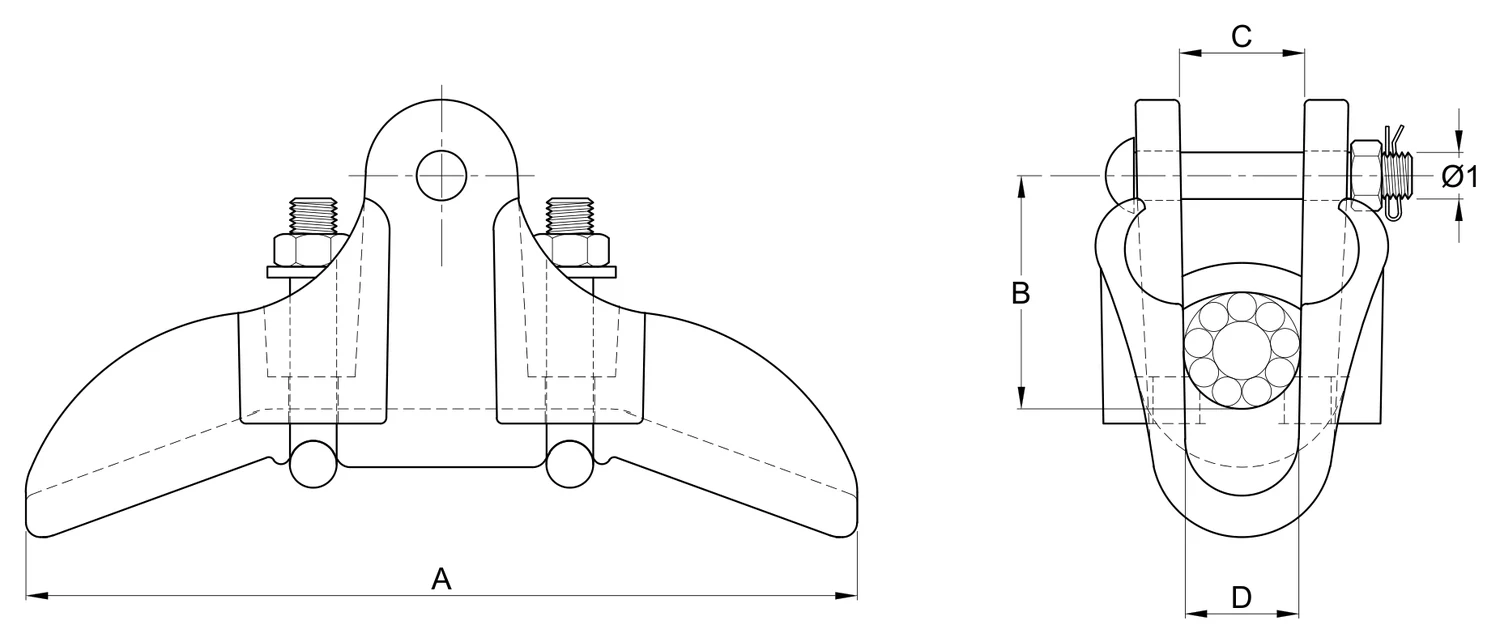

Plano 2D — Grapa de suspensión libre de efecto corona, conductor 1113 ACSS Alta Temperatura

Grapa de suspensión libre de efecto corona, conductor 1113 ACSS Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	Ø1	RESISTENCIA
	GSAN-1113-S-AT	290	81	42	38	16	111 KN

Grapa de tensión a compresión para cable conductor ACSR

CFE 2C301-15 Aluminio extruido Acero galv. por inmersión en caliente Utilizar herramienta de compresión de 10,000 PSI y cabezal hidraulico, dados de compresión tipo hexagonal. Tolerancia de compresión + 1.5mm. Conductor 477 ACSR, aplicara 2 tornillos nema. Conductor 795-900-1113 ACSR, aplicara 4 tornillos nema

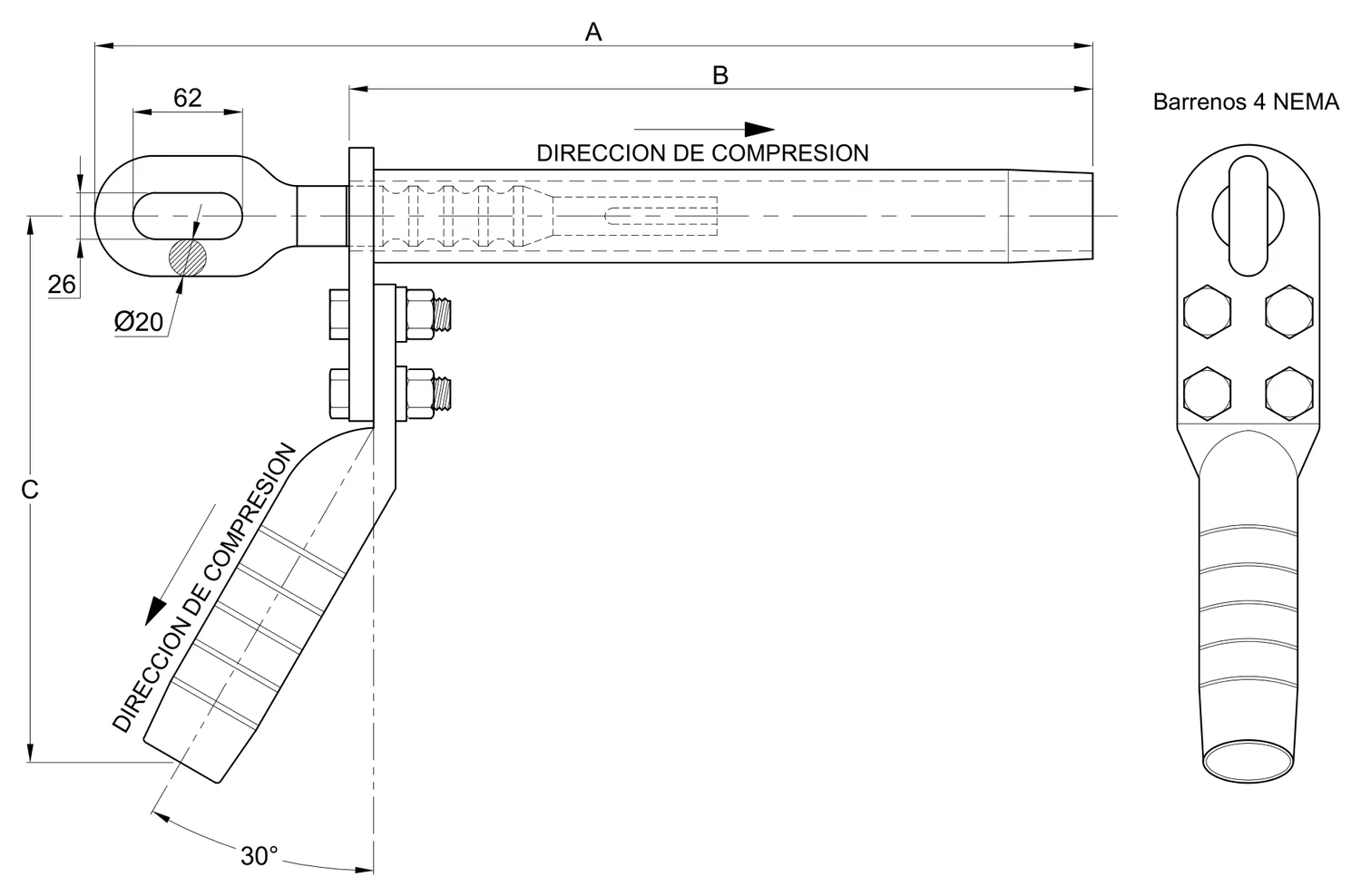

Plano 2D — Grapa de tensión a compresión para cable conductor ACSR

Grapa de tensión a compresión para cable conductor ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE ACSR	A	B	C	DADO COMPRESION ALUMINIO	DADO COMPRESION ACERO	DIMEN. FINAL COMPRES HEX. ALUM	DIMEN. FINAL COMPRES HEX. ACERO	TORQUE APRIETE
GTC-477	477 HAWK	490	390	280	36	19	32	15.5	70 NM
GTC-795	795 DRAKE	570	480	300	50	21	43	17.6	70 NM
GTC-900	900 CANARY	570	480	310	50	21	43	17.6	70 NM
GTC-1113	1113 BLUEJAY	620	520	310	52	19	44	15.5	70 NM

Grapa de remate a compresión para cable conductor ACSR/AS

Grapa de remate a compresión para cable conductor ACSR/AS — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE ACSR	A	B	C	DADO COMPRESION ALUMINIO	DADO COMPRESION ACERO	DIMEN. FINAL COMP. HEX. ALUM	DIMEN. FINAL COMP. HEX. ACERO
GRC-477	477 HAWK	500	26	60	36	19	32	15.5
GRC-795	795 DRAKE	590	26	60	50	21	43	17.6
GRC-900	900 CANARY	590	26	60	50	21	43	17.6
GRC-1113	1113 BLUEJAY	640	26	60	52	19	44	15.5

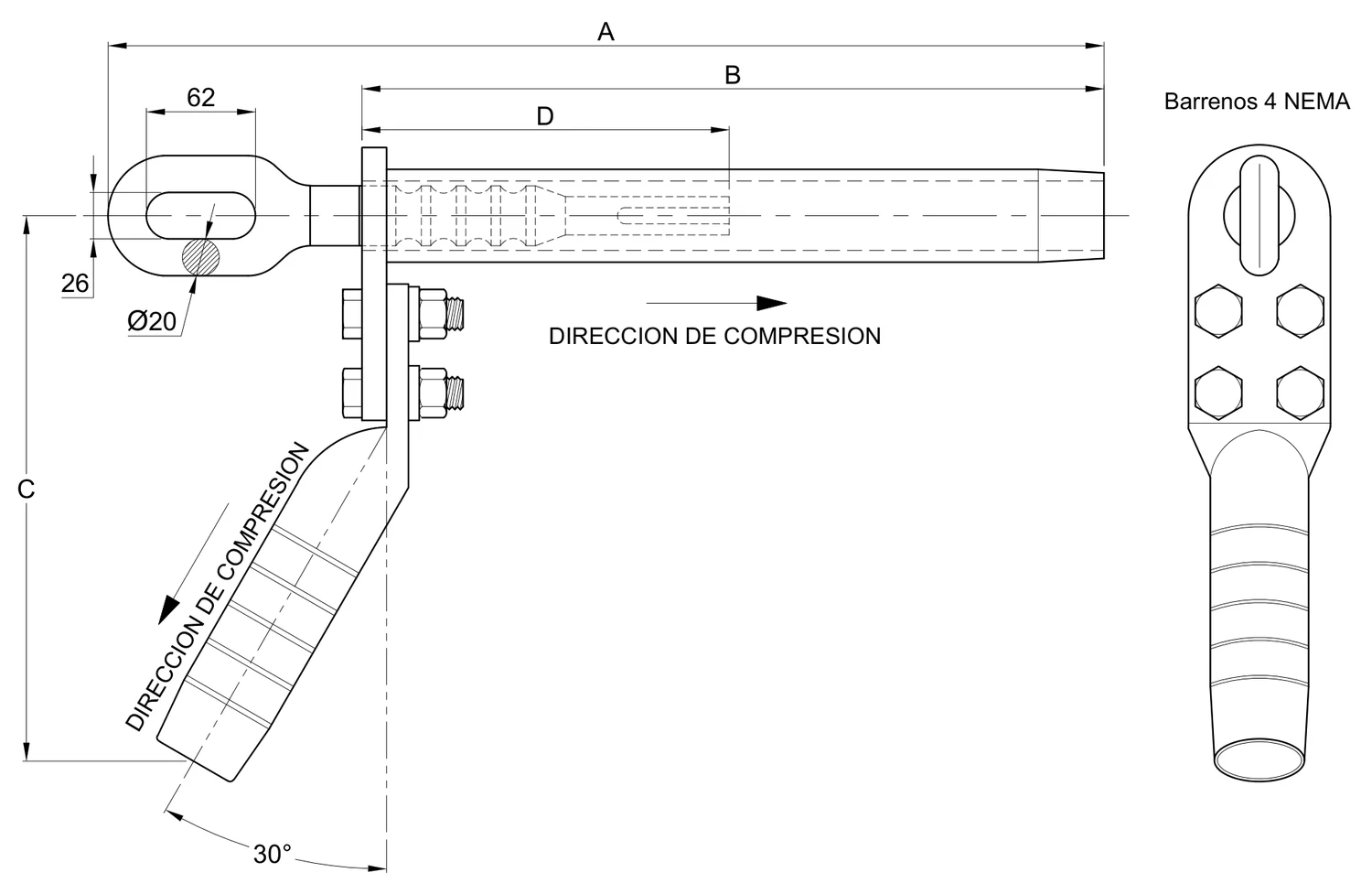

Grapa de tensión a compresión para cable ACSS Alta Temperatura

Grapa de tensión a compresión para cable ACSS Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CONDUCTOR	A	B	C	D	DADO COMPRESION ALUMINIO	DADO COMPRESION ACERO	DIMEN. FINAL COMPRES HEX. ALUM	DIMEN. FINAL COMPRES HEX. ACERO	TORQUE APRIETE
GTC-477-AT	477 ACSS	720	482	310	160	36	19	32	15.5	70 NM
GTC-795-AT	795 ACSS	842	729	481	220	50	21	43	17.6	70 NM
GTC-900-AT	900 ACSS	842	729	481	220	50	21	43	17.6	70 NM
GTC-1113-AT	1113 ACSS	895	782	510	240	52	19	44	15.5	70 NM

Grapa de tensión a compresión para cable de guarda

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Tolerancia de compresión + 1.5mm

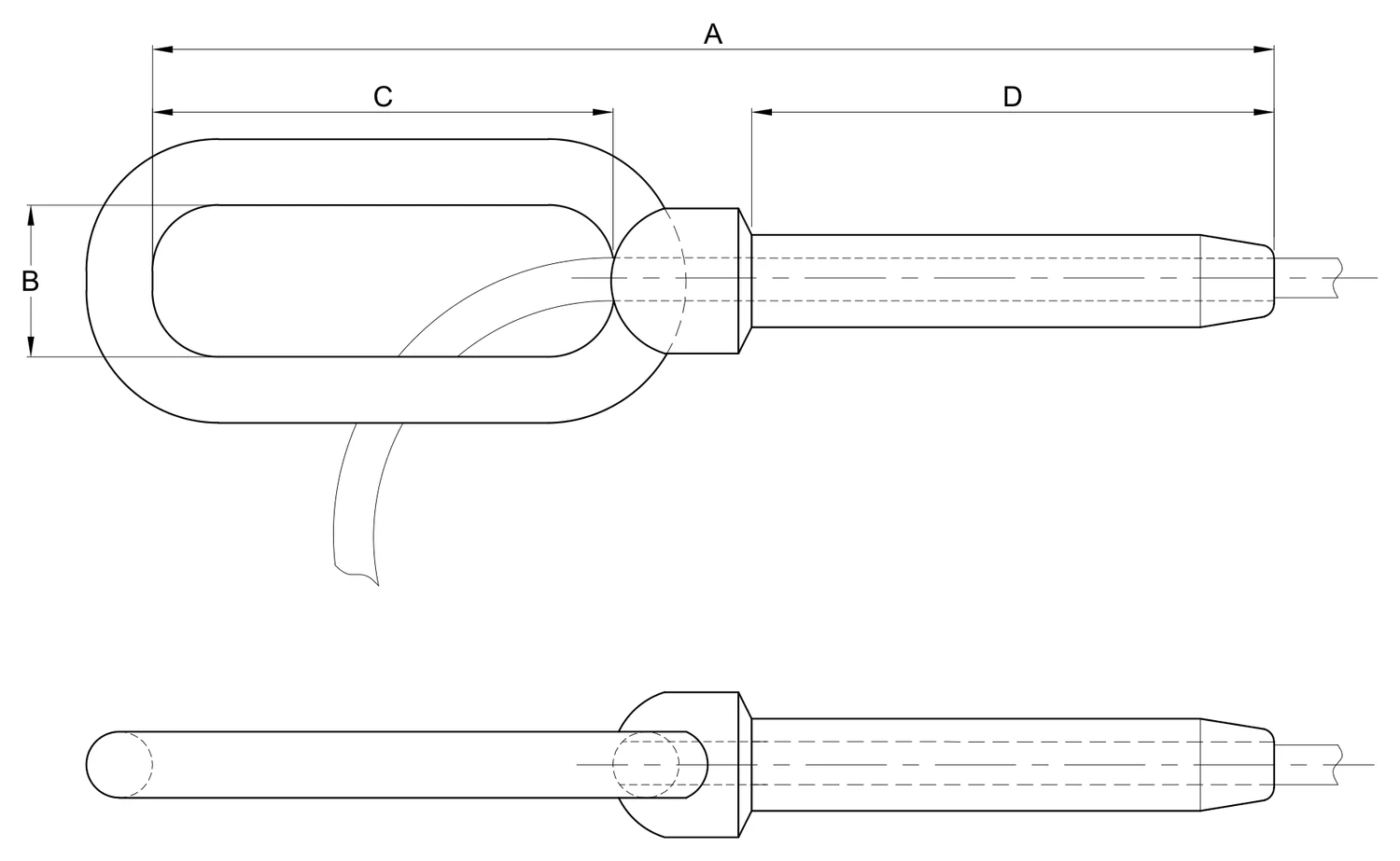

Plano 2D — Grapa de tensión a compresión para cable de guarda

Grapa de tensión a compresión para cable de guarda — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	DESCRIPCION	A	B	C	D	DADO COMP.	DESP. DE COMP.
GTCHG-5/16	Grapa hilo de guarda AG 5/16	179	23	76	83	21	18.5
GTCHG-3/8	Grapa hilo de guarda AG 3/8	179	23	76	83	21	18.5
GTCHG-38	Grapa hilo de guarda AW 3#8	179	23	76	83	21	18.5
GTCHG-78	Grapa hilo de guarda AW 7#8	179	23	76	83	21	18.5

Conector a compresión tipo "L" cable-cable de guarda de 7 a 10 mm de diámetro

CFE 2C301-15 Aleación de aluminio Utilizar herramienta VC-6

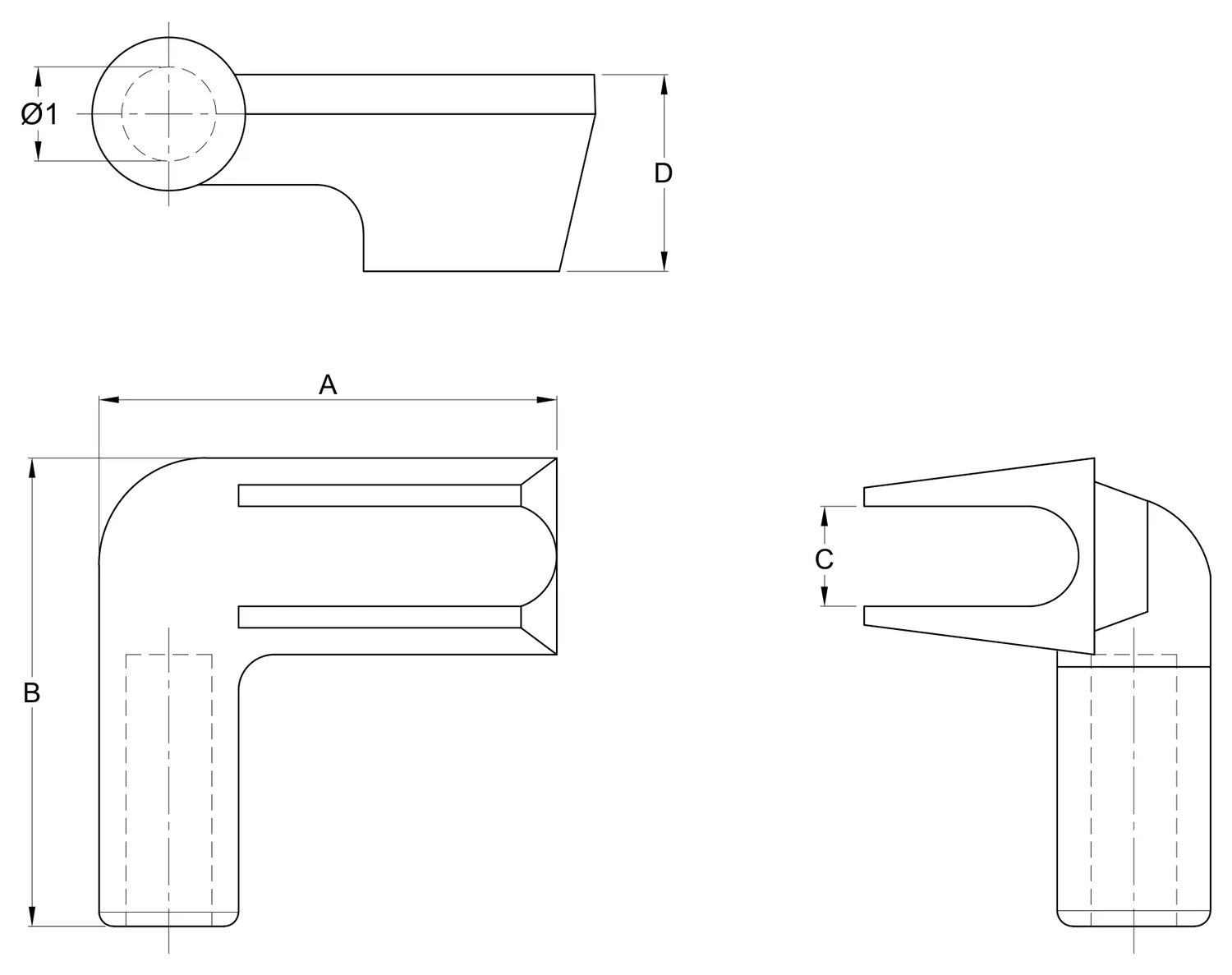

Plano 2D — Conector a compresión tipo "L" cable-cable de guarda de 7 a 10 mm de diámetro

Conector a compresión tipo "L" cable-cable de guarda de 7 a 10 mm de diámetro — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO:	A	B	C	Ø1
	PLA-54	64	64	15	12

Conector a compresión cable-solera

CFE 2C301-15 Aluminio extruido Acero galv. por inmersión en caliente Utilizar herramienta VC-6. Tornillo de 3/8"x 2"

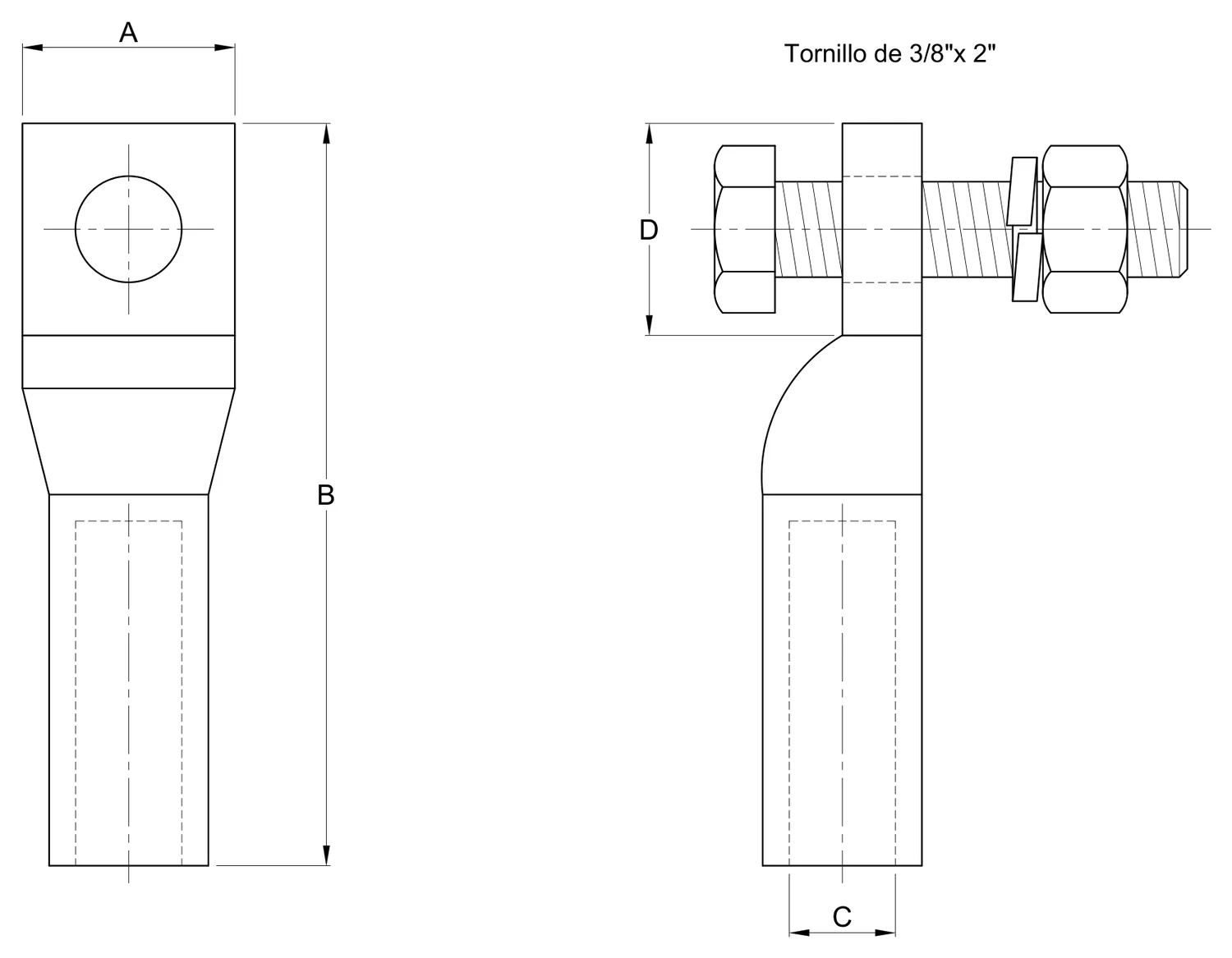

Plano 2D — Conector a compresión cable-solera

Conector a compresión cable-solera — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	Ø CABLE
	ZAP-10	24	89	10	39	9.52-9.78

Conector paralelo para cable de guarda

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente Tornillo 1/2"x 2 1/4"

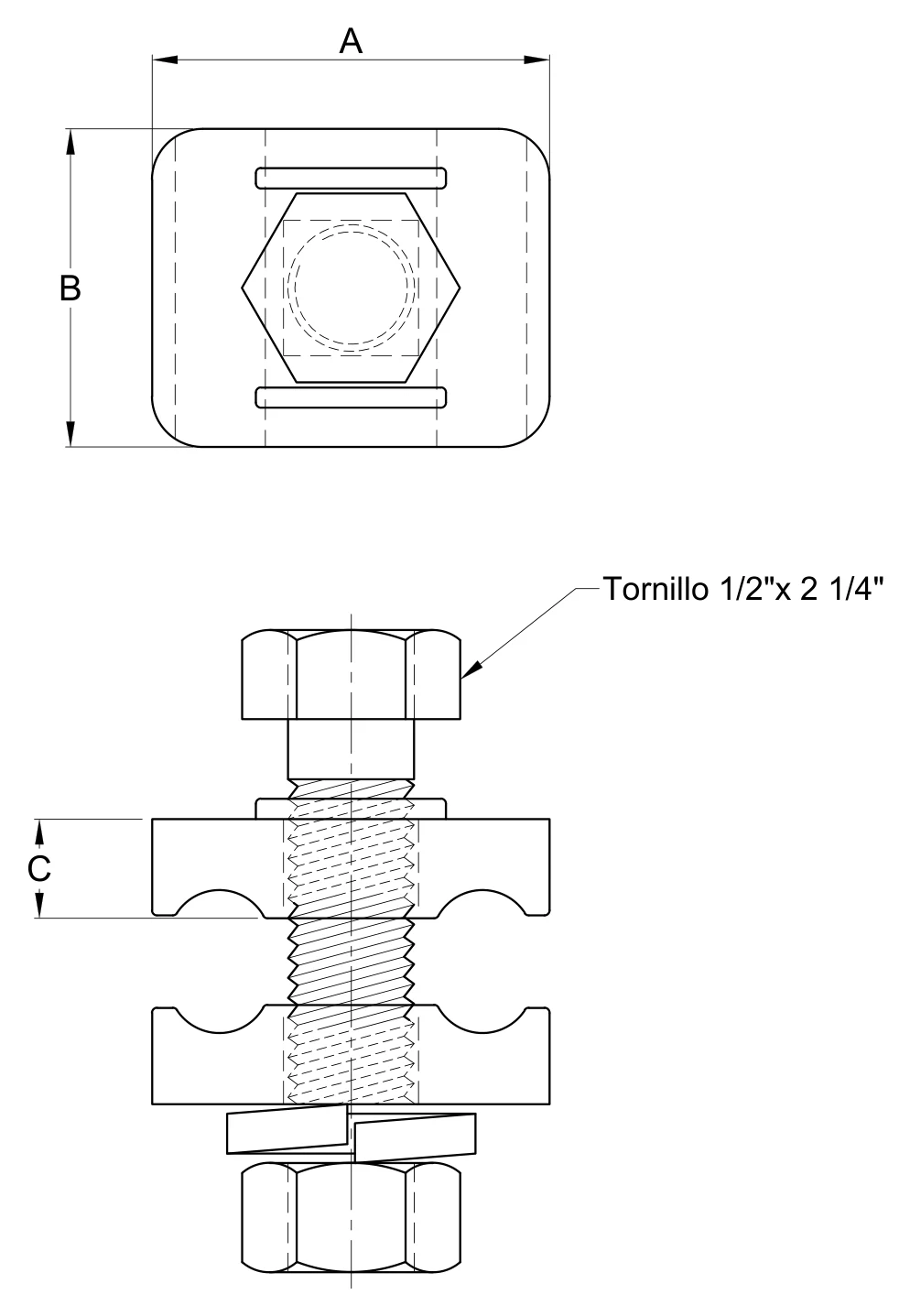

Plano 2D — Conector paralelo para cable de guarda

Conector paralelo para cable de guarda — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RANGO CABLE
	GP-10	51.5	48	14	7-10 mm
	GP-40	52	48	16	3/8-4/0 1/2 HG

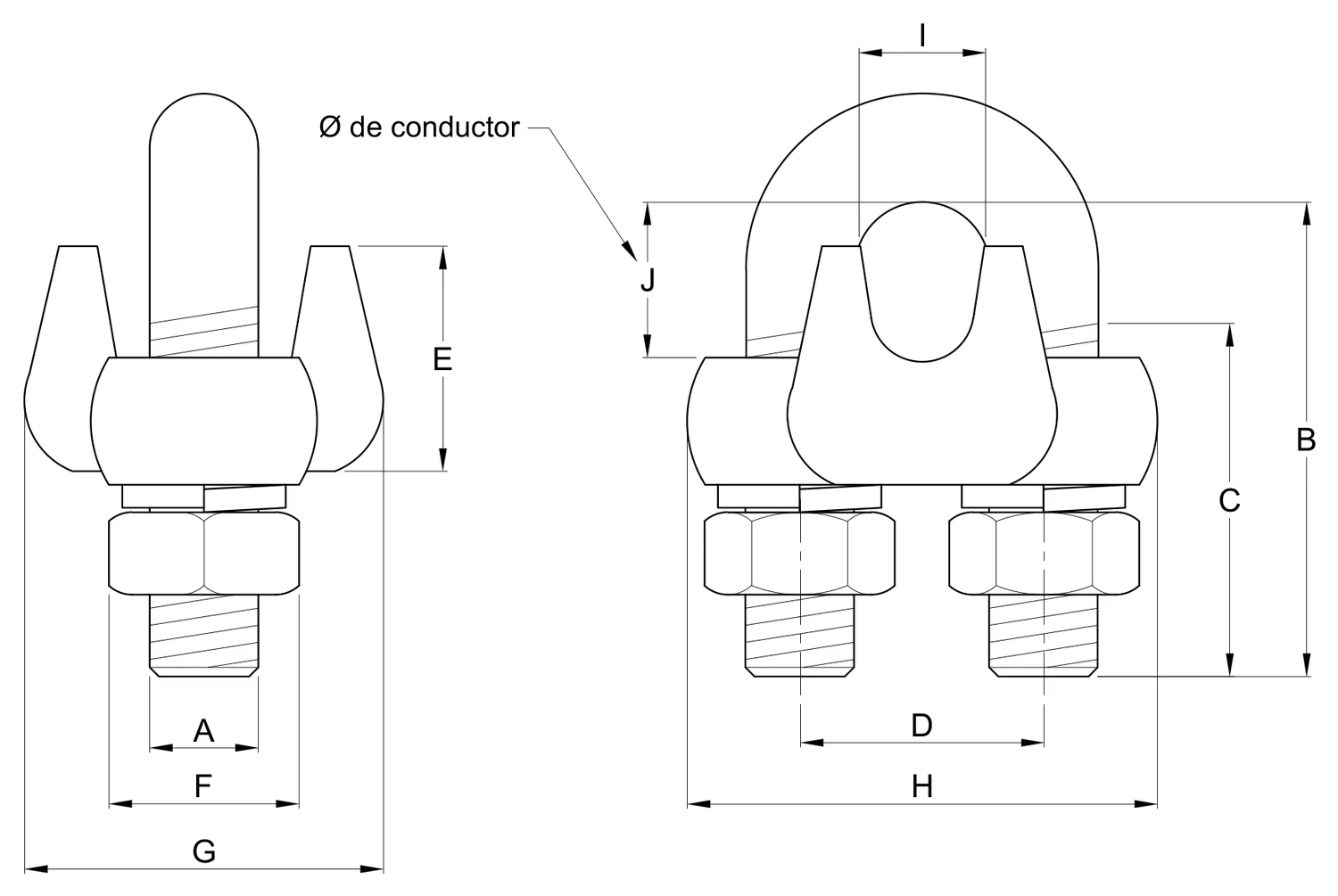

Grapa Perro

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente

Grapa Perro — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	REF.	A	B	C	D	E	F	G	H	I	J
	GP-1 (3/8")	JK2	3/8"	50	30	26	29	18	33	51	13	9-19
	GP-1-2 (1/2")	JK3	1/2"	62	42	30	32	21	37	58	17	12-24

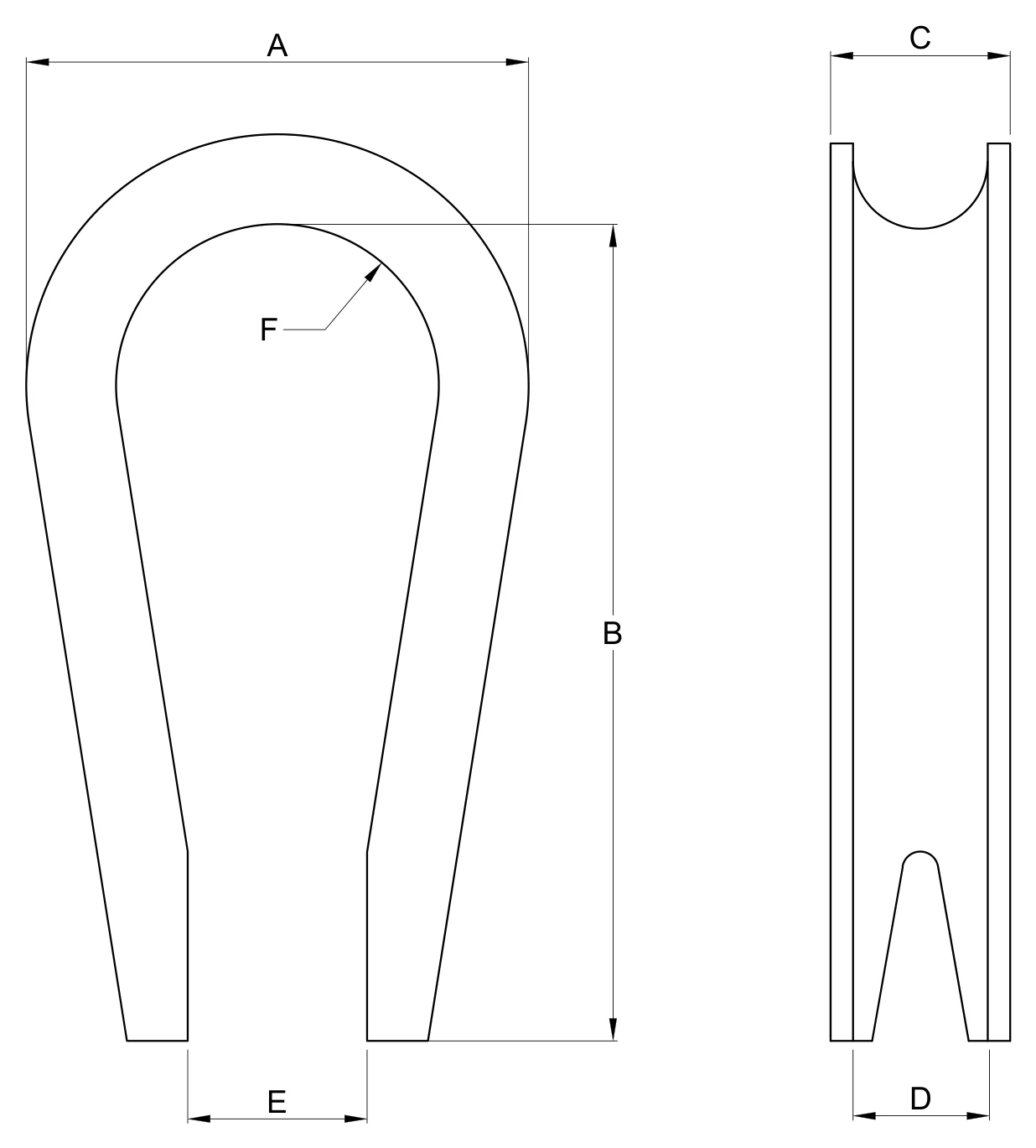

Guardacabo

CFE 2C301-15 Lamina galv. por inmersión en caliente

Guardacabo — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	F
	R-78	54	91	20	12	20	18
	R-12	56	92	24	15	20	18

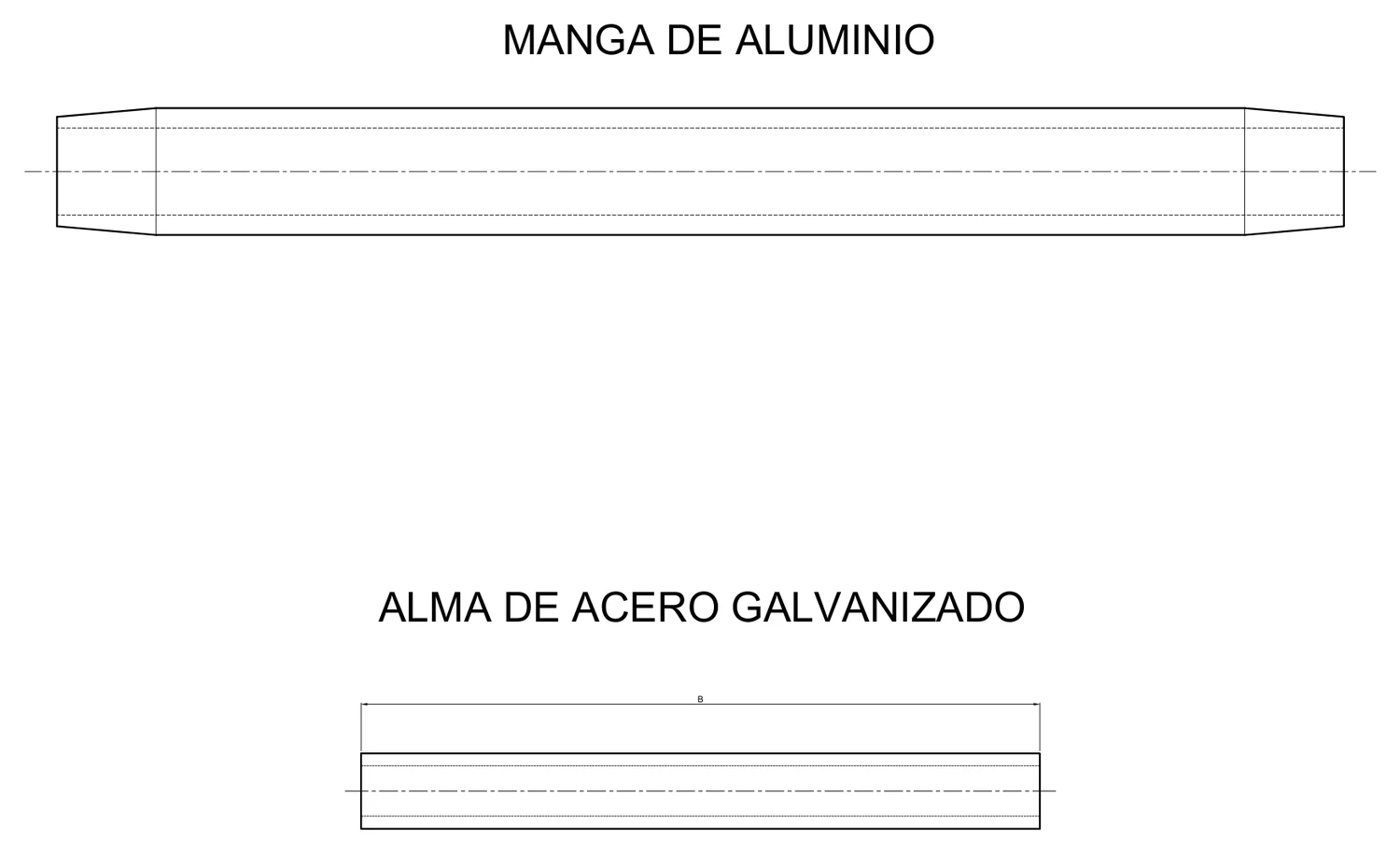

Empalme a compresión para cable conductor ACSR

Empalme a compresión para cable conductor ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE ACSR	A	B	DADO DE COMPRESION ALUMINIO	DADO DE COMPRESION ACERO	DIMENSION FINAL COMPRESION HEX. ALUMINIO	DIMENSION FINAL COMPRESION HEX. ACERO
PCT-477	477 HAWK	520	140	36	19	32	15.5
PCT-795	795 DRAKE	730	160	50	21	43	17.6
PCT-900	900 CANARY	730	160	50	21	43	17.6
PCT-1113	1113 BLUEJAY	790	190	52	19	44	15.5

Empalme a compresión para cable conductor ACSS

CFE 2C301-15 Aluminio extruido Alma, Acero galv. por inmersión en caliente Utilizar herramienta de compresión de 10,000 PSI y cabezal hidraulico, dados de compresión tipo hexagonal. Tolerancia de compresión + 1.5mm

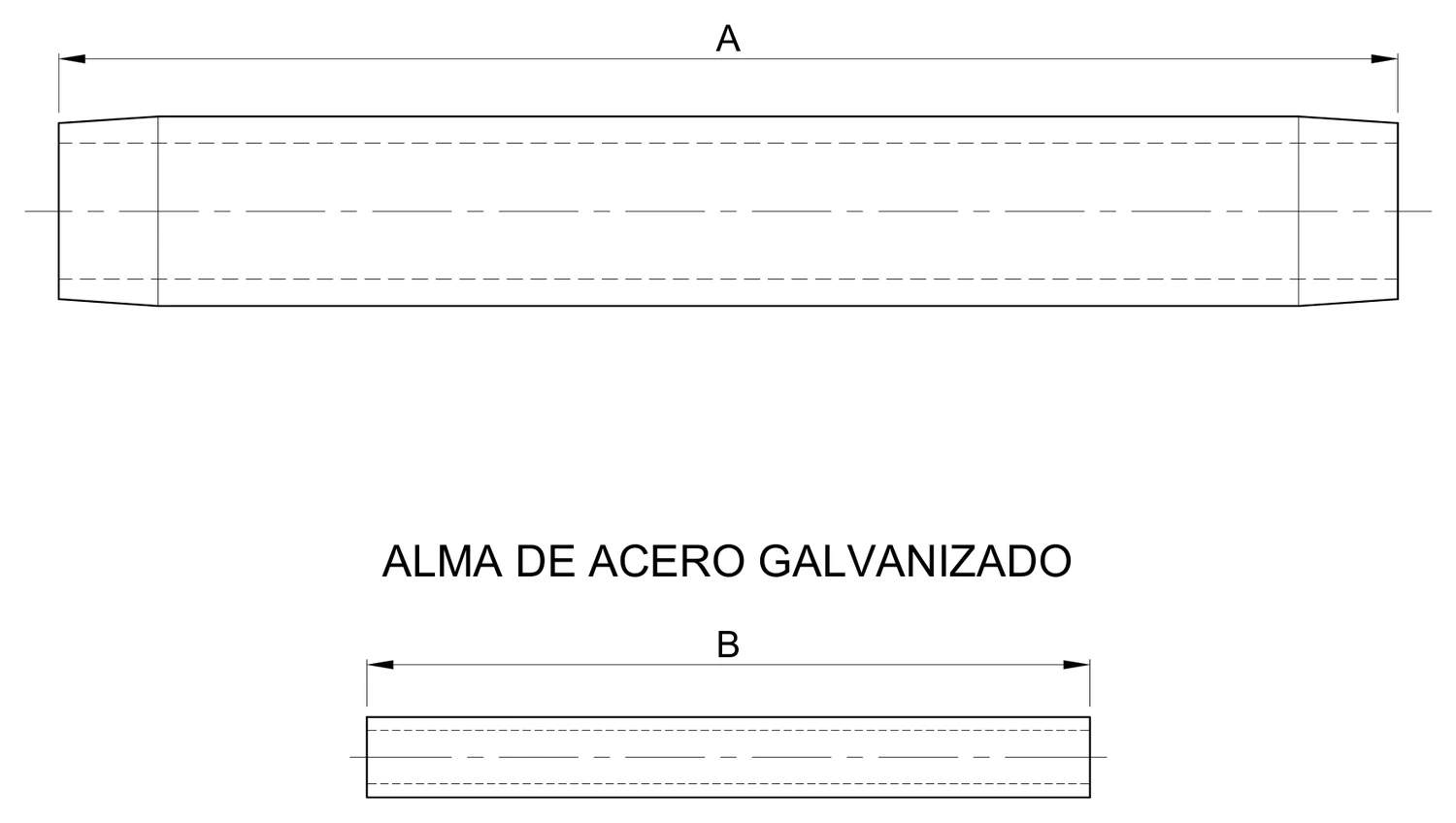

Plano 2D — Empalme a compresión para cable conductor ACSS

Empalme a compresión para cable conductor ACSS — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE ACSS	A	B	DADO DE COMPRESION ALUMINIO	DADO DE COMPRESION ACERO	DIMENSION FINAL COMPRESION HEX. ALUMINIO	DIMENSION FINAL COMPRESION HEX. ACERO
PCT-336-AT	336 ACSS	629	140	VC8	19	VC8	15.5
PCT-477-AT	477 ACSS	703	160	36	19	32	15.5
PCT-795-AT	795 ACSS	912	180	50	21	43	17.6
PCT-900-AT	900 ACSS	912	180	50	21	43	17.6
PCT-1113-AT	1113 ACSS	1220	200	52	19	44	15.5

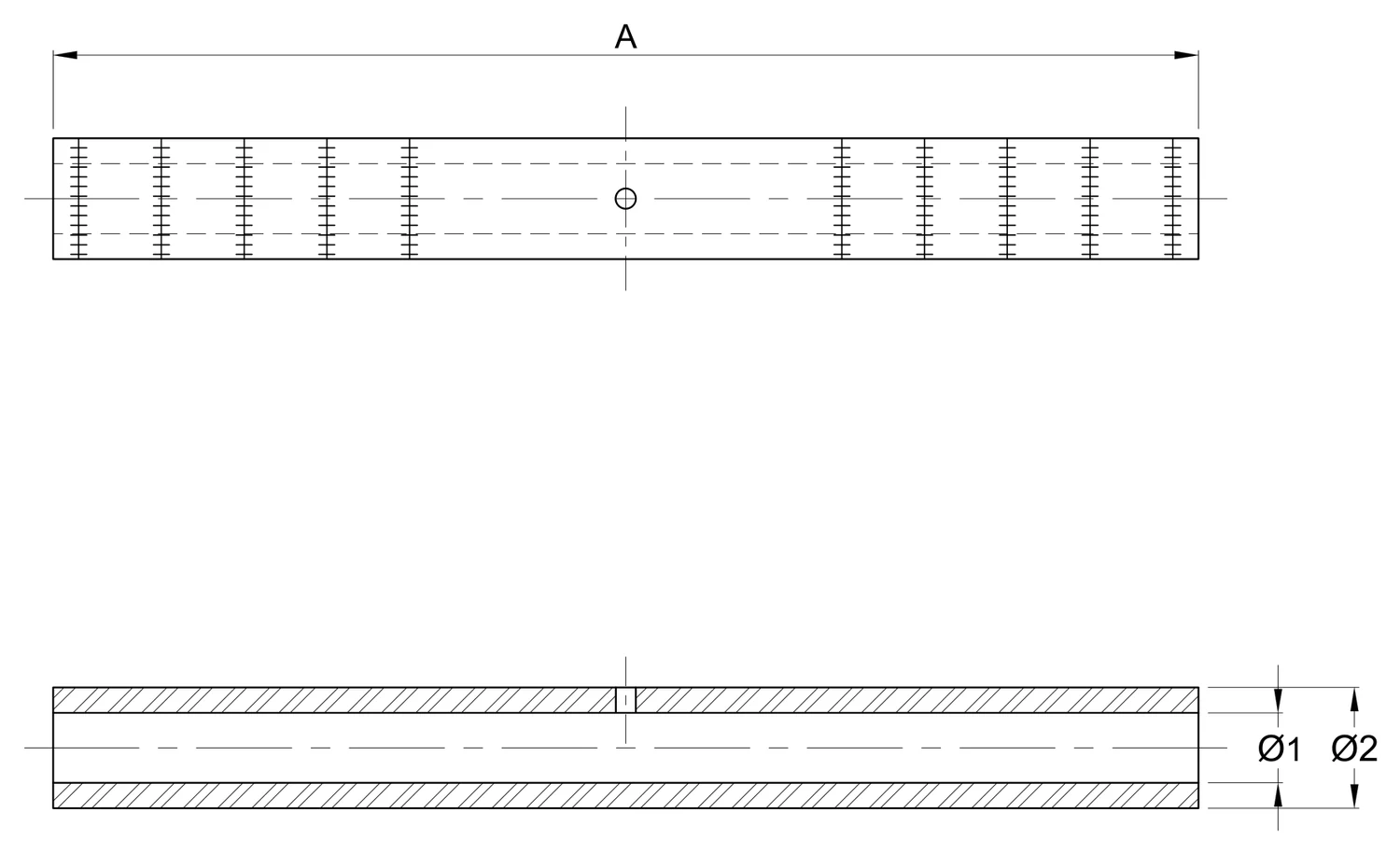

Empalme para cable de guarda

CFE 2C301-15 Acero galv. por inmersión en caliente Utilizar herramienta de compresión de 10,000 PSI y cabezal hidraulico, dados de compresión tipo hexagonal. Tolerancia de compresión + 1.5mm

Empalme para cable de guarda — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
DESCRIPCION	CATALAGO	A	Ø1	Ø2	DADO COMP.	DIM. DESP. DE COMP.
Empalme hilo de guarda AG 5/16	ETCHG-5/16	180	9.5	19	19	15.5
Empalme hilo de guarda AG 3/8	ETCHG-3/8	180	10.5	22	21	18.5
Empalme hilo de guarda AW 38	ETCHG-3#8	180	9	19	19	15.5
Empalme hilo de guarda AW 78	ETCHG-7#8	180	10.5	22	21	18.5

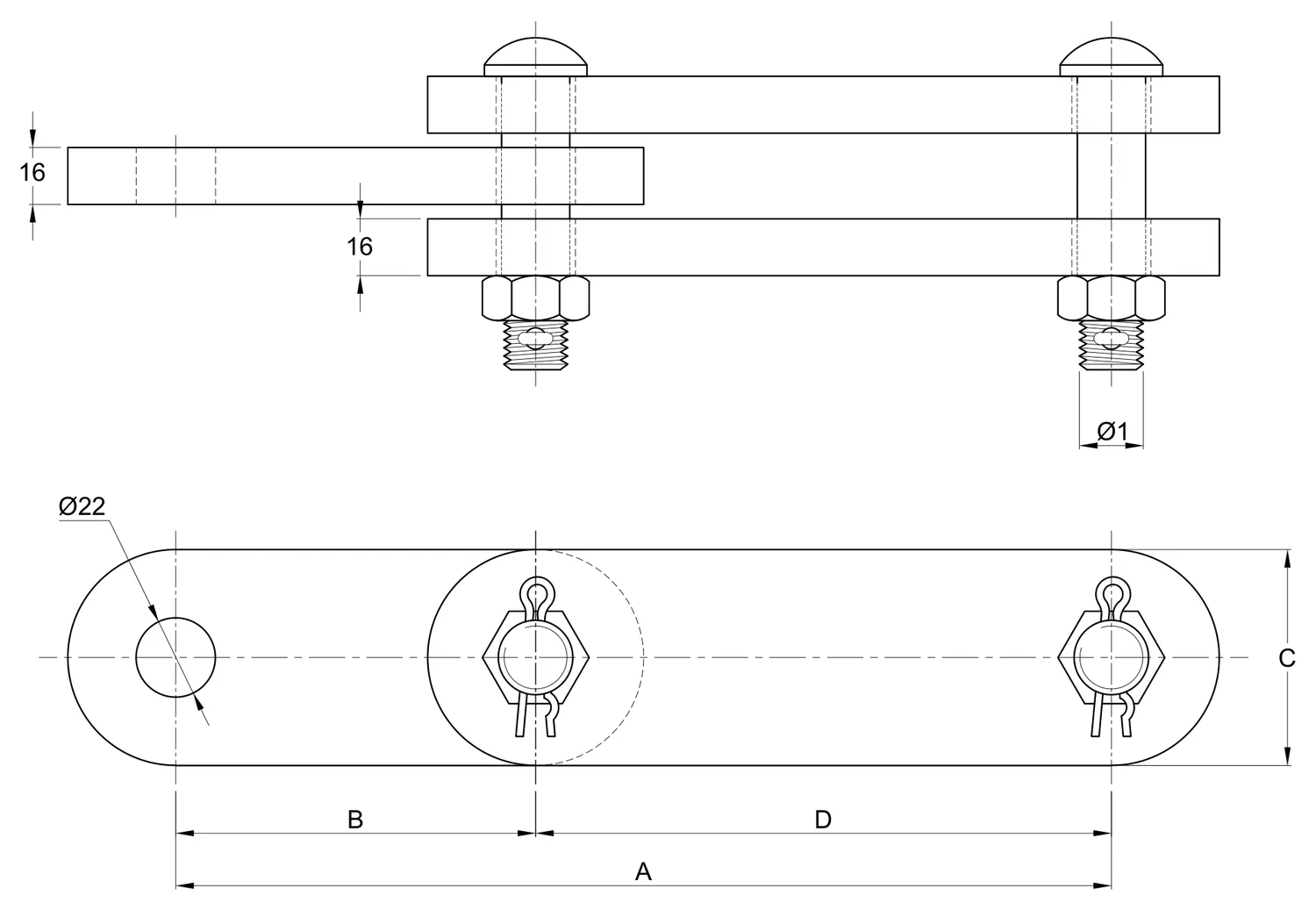

Extensión horquilla ojo

CFE 2C301-15 Acero estructural galv. por inmersión en caliente Acero galv. por inmersión en caliente. Chaveta, Acero inoxidable

Extensión horquilla ojo — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	Ø1	RESISTENCIA
	EXTHORO-160	260	100	60	160	19	160 KN
	EXTHORO-160-1	N/A	N/A	60	160	19	160 KN

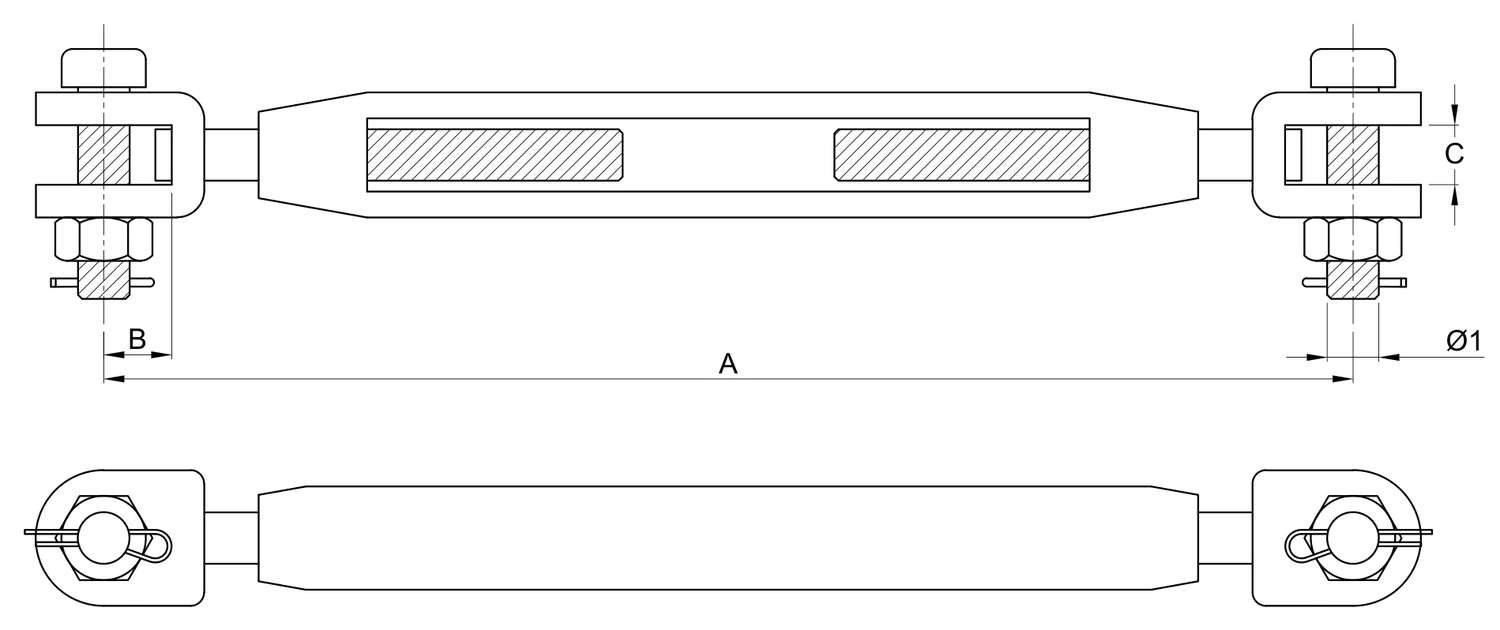

Tensor horquilla-horquilla

CFE 2C301-15 Acero forjado galv. por inmersión en caliente Acero galv. por inmersión en caliente. Chaveta, Acero inoxidable

Tensor horquilla-horquilla — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	Ø1	RESISTENCIA
	TEN-413	460 MIN / 655 MAX	52	22	20	200 KN

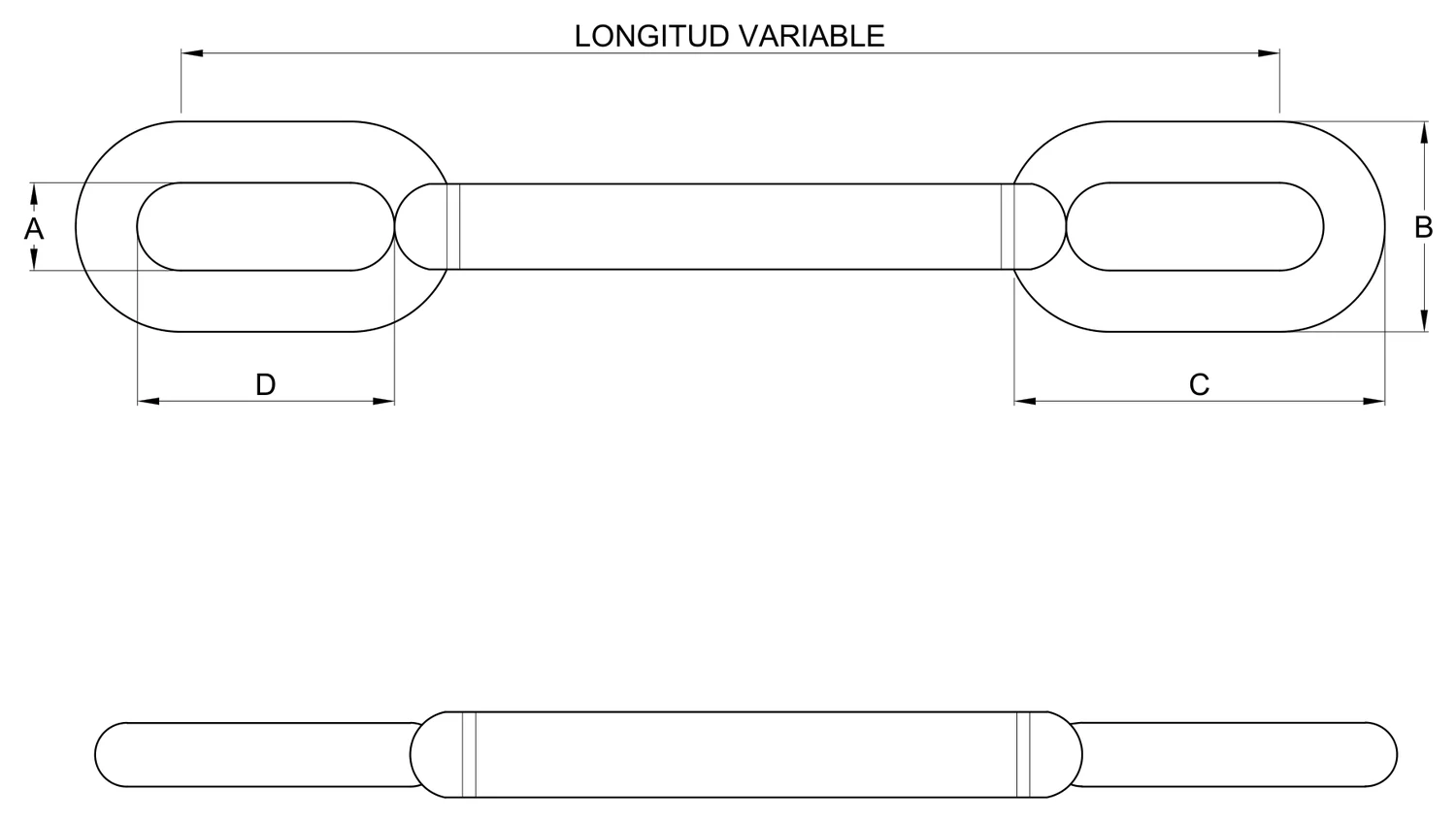

Extensión ojo-ojo

CFE 2C301-15 Acero forjado galv. por inmersión en caliente

Extensión ojo-ojo — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	EXT-OO	70	116	80	25	160 KN

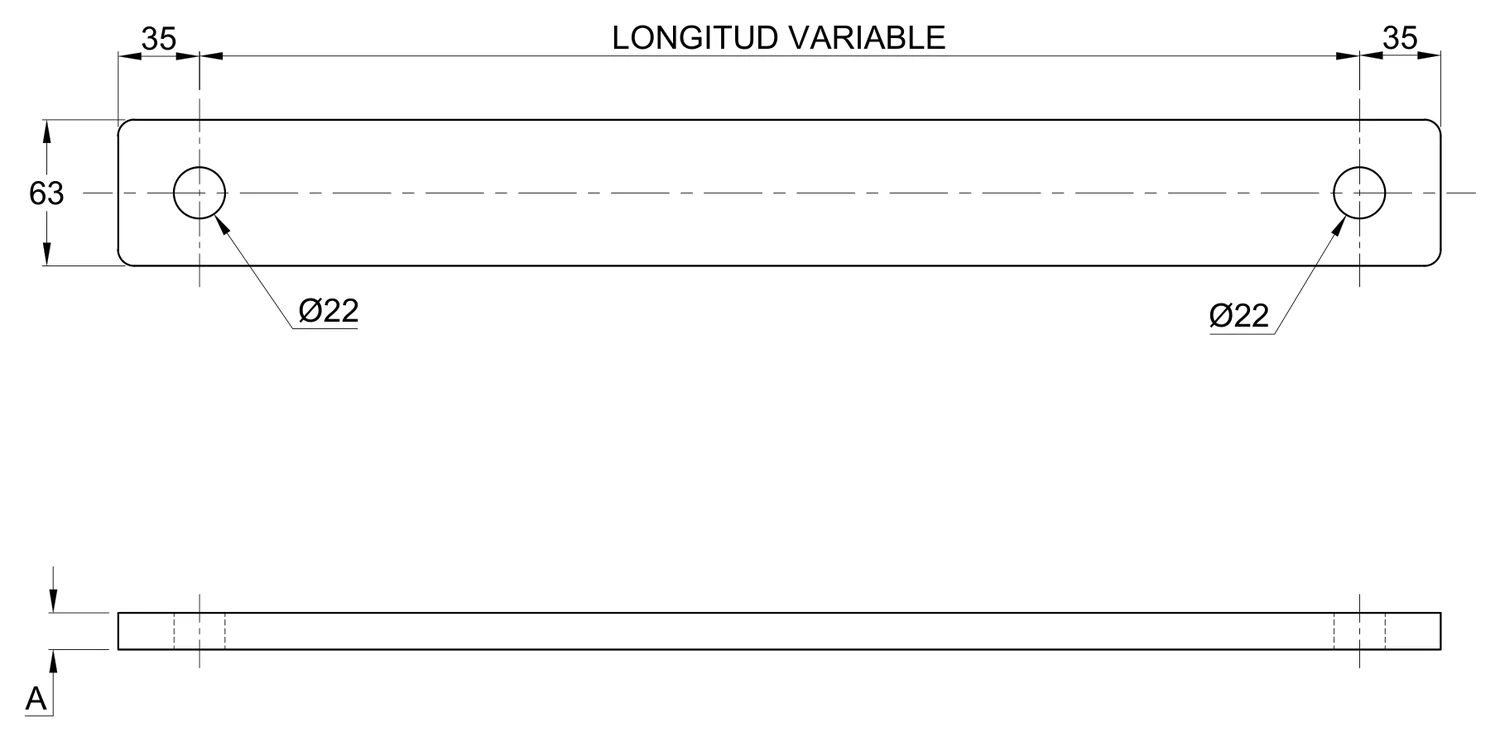

Prolongador ojo-ojo extra galvanizado

CFE 2C301-15 Acero estructural galv. por inmersión en caliente Con Chaflán o aristas redondeadas

Plano 2D — Prolongador ojo-ojo extra galvanizado

Prolongador ojo-ojo extra galvanizado — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	DESCRIPCION	A	MATERIAL	RESISTENCIA
	P16-000	PROLONGADOR OJO-OJO	16	ACERO ESTRUCTURAL GALVANIZADO	140 KN
	P19-000	PROLONGADOR OJO-OJO	19	ACERO ESTRUCTURAL GALVANIZADO	160 KN

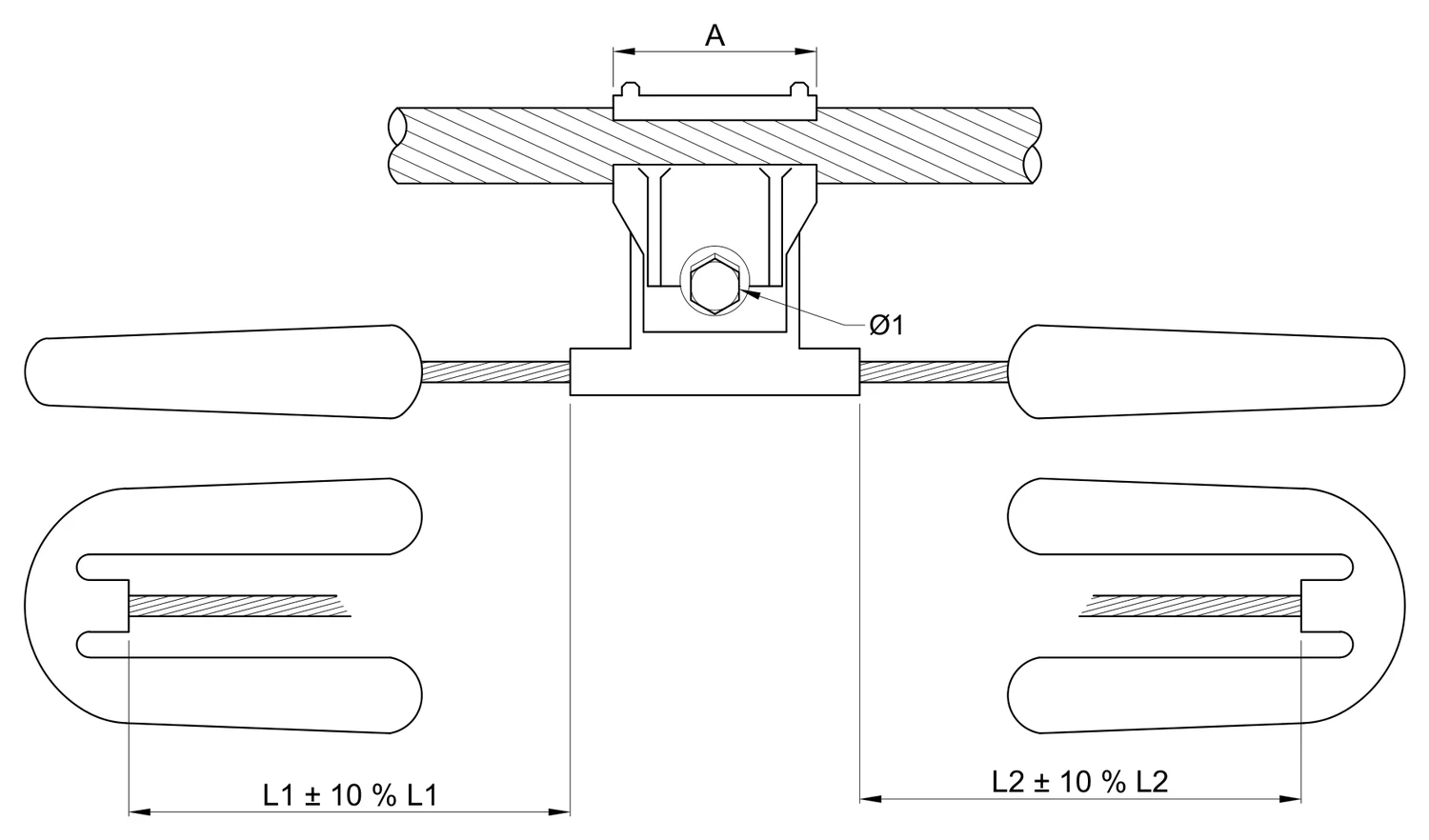

Amortiguador de vibración tipo stockbridge conductores 7#8-477-795-900-1113 ACSR

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente

Plano 2D — Amortiguador de vibración tipo stockbridge conductores 7#8-477-795-900-1113 ACSR

Amortiguador de vibración tipo stockbridge conductores 7#8-477-795-900-1113 ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	Ø CABLE	RANGO CABLE	A	L1	L2	Ø1	TORQUE
PAMV-7#8	7-13	7#8	55	101	119	M10	30 NM
PAMV-477	18-26	477	58	118	150	M12	35 NM
PAMV-795	21.5-29.5	795	58	147	185	M12	35 NM
PAMV-900	21.5-29.5	900	58	147	185	M12	35 NM
PAMV-1113	28-34	1113	63	147	185	M12	35 NM

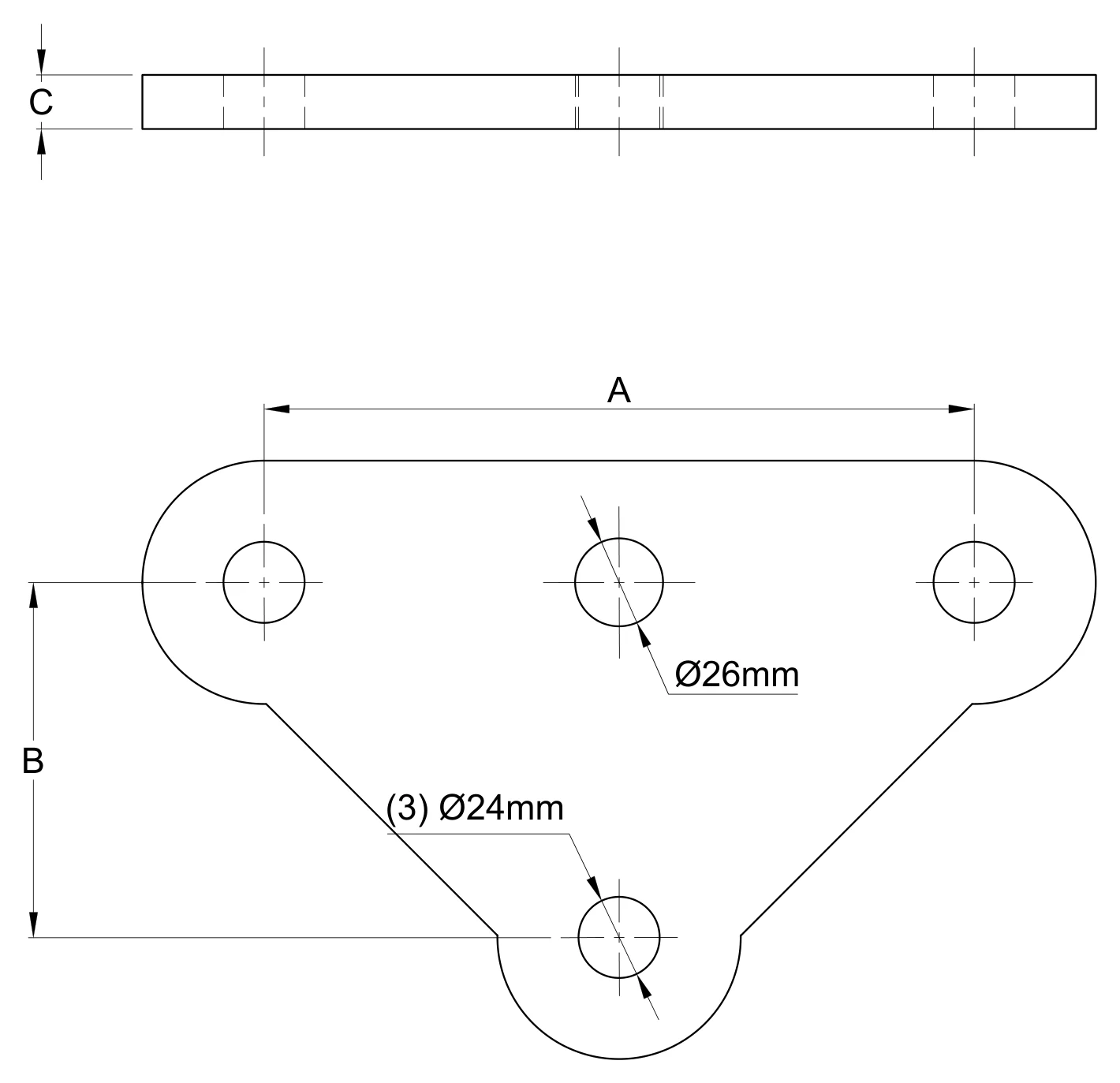

Yugo triangular V1

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo triangular V1 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	YTR-200	210	105	16	140 KN

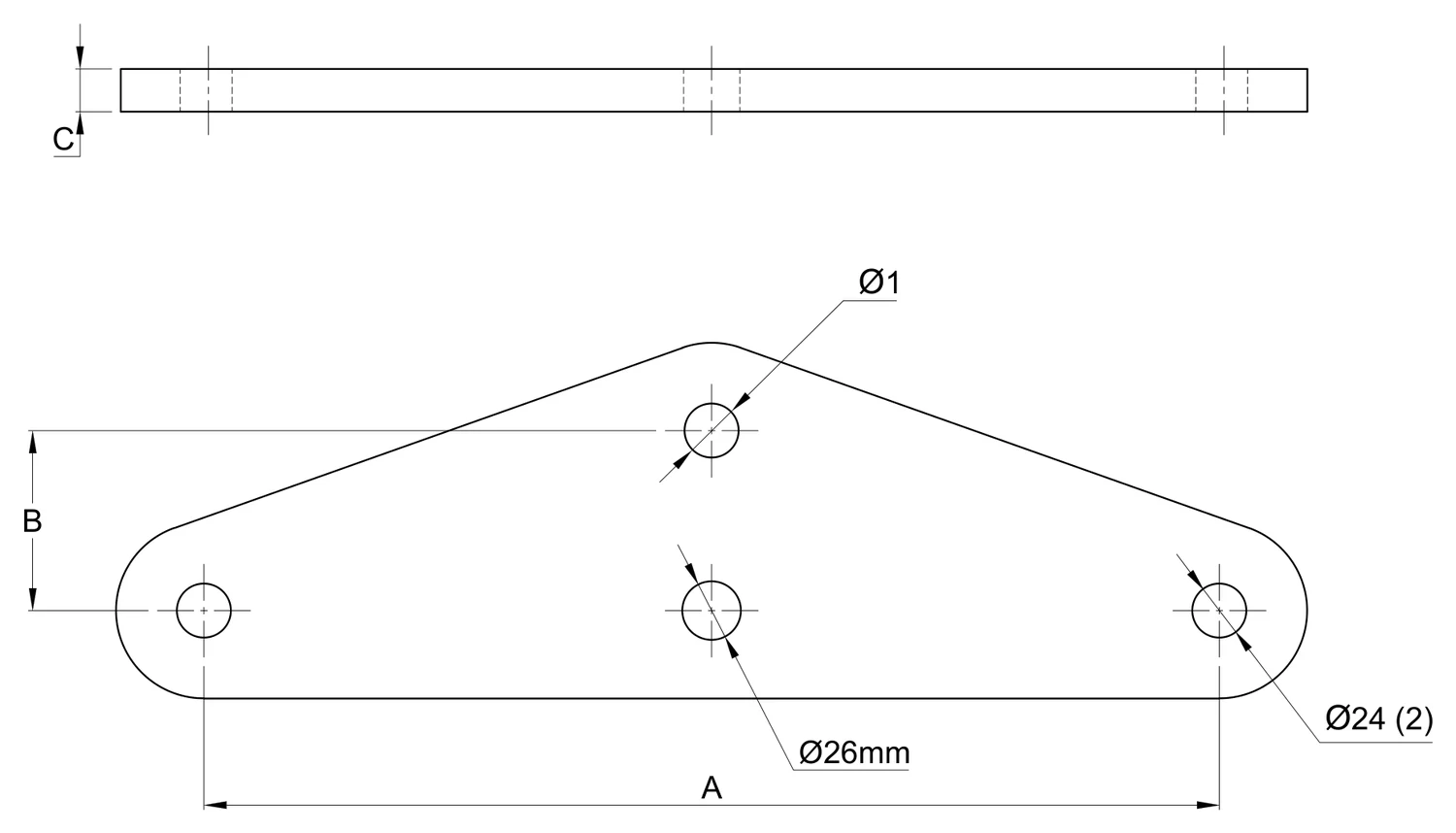

Yugo triangular T124

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo triangular T124 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	Ø1	RESISTENCIA
	YTR-450-T	450	76	16	24	160 KN
	YTR-450-T1	450	108	19	29	320 KN

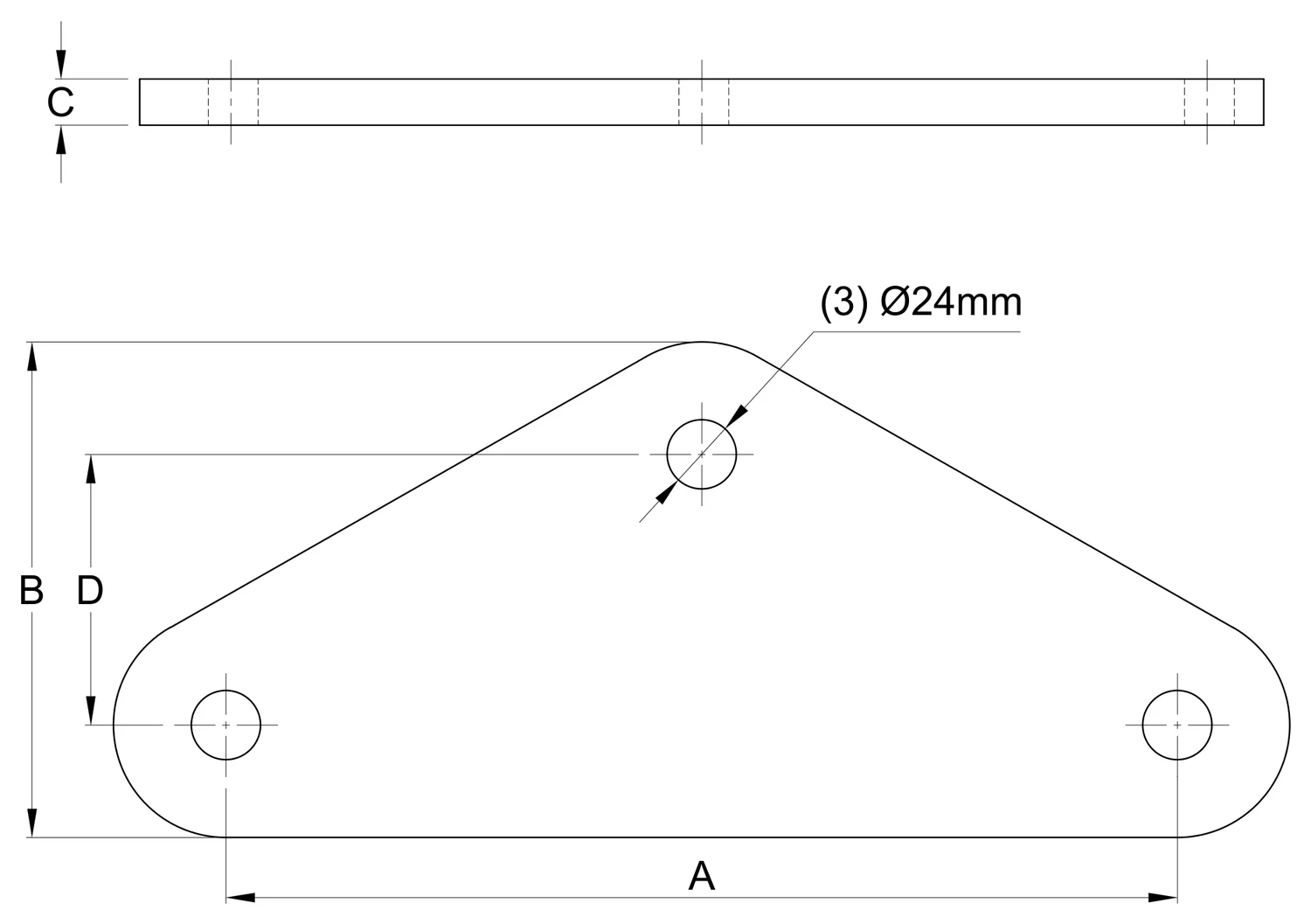

Yugo triangular YT-1

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo triangular YT-1 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YTR-330	330	154	16	94	140 KN

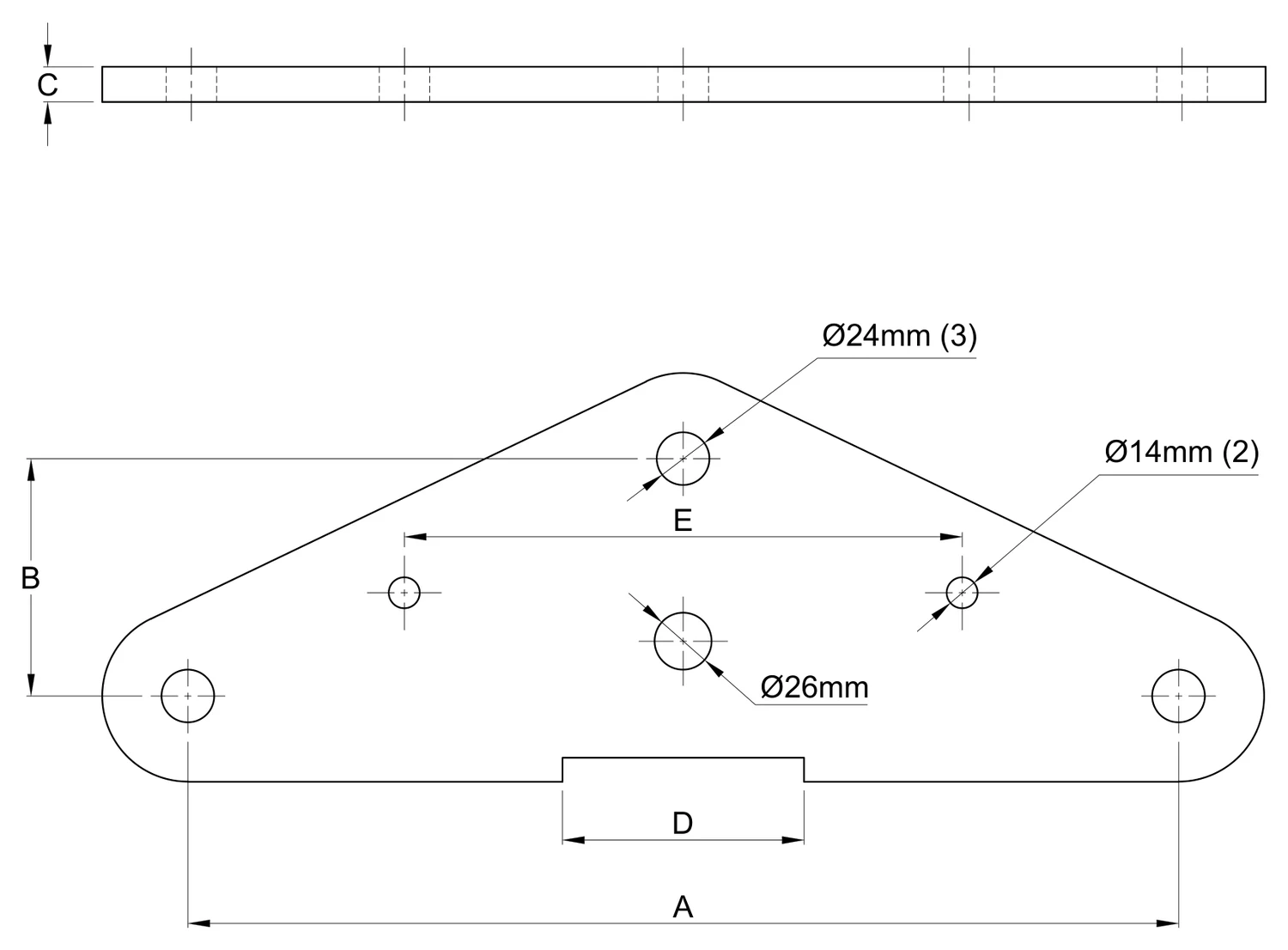

Yugo triangular I2

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo triangular I2 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	RESISTENCIA
	YTR-450-I2	450	108	16	110	254	140 KN

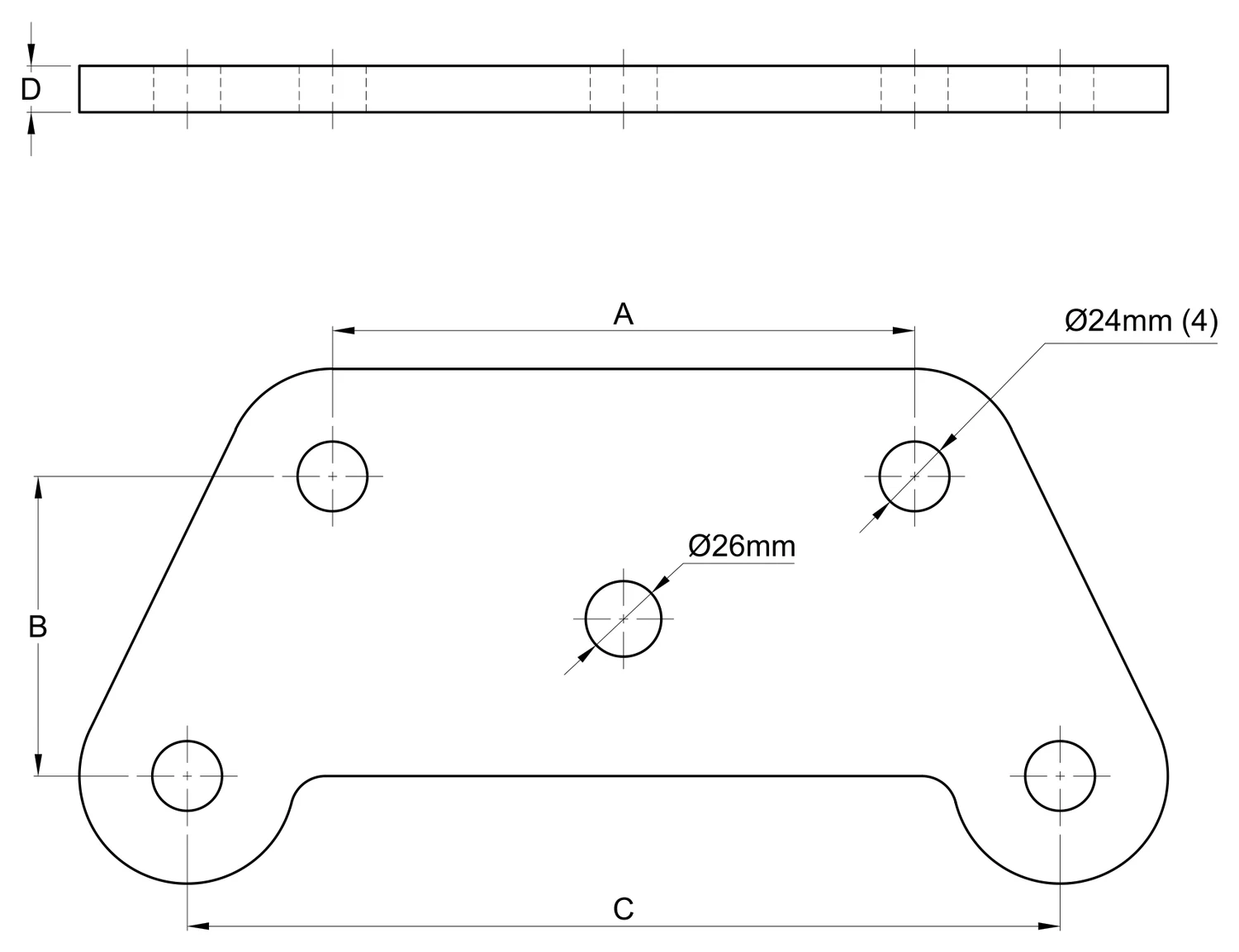

Yugo trapezoidal

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo trapezoidal — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YTRPZ-200-300	200	103	300	16	140 KN

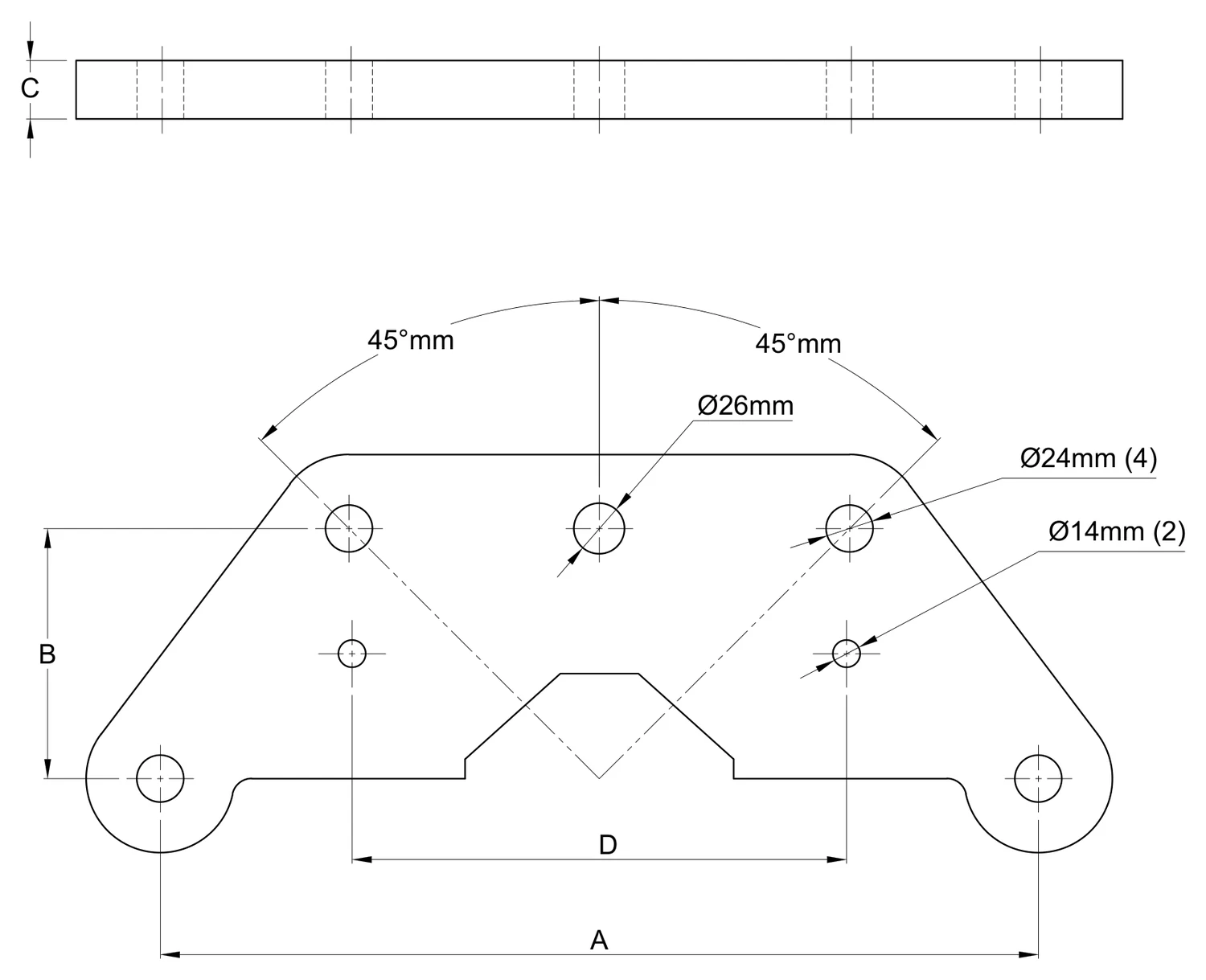

Yugo trapezoidal V2

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo trapezoidal V2 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YTRPZ-450-V2	450	128	16	254	160 KN

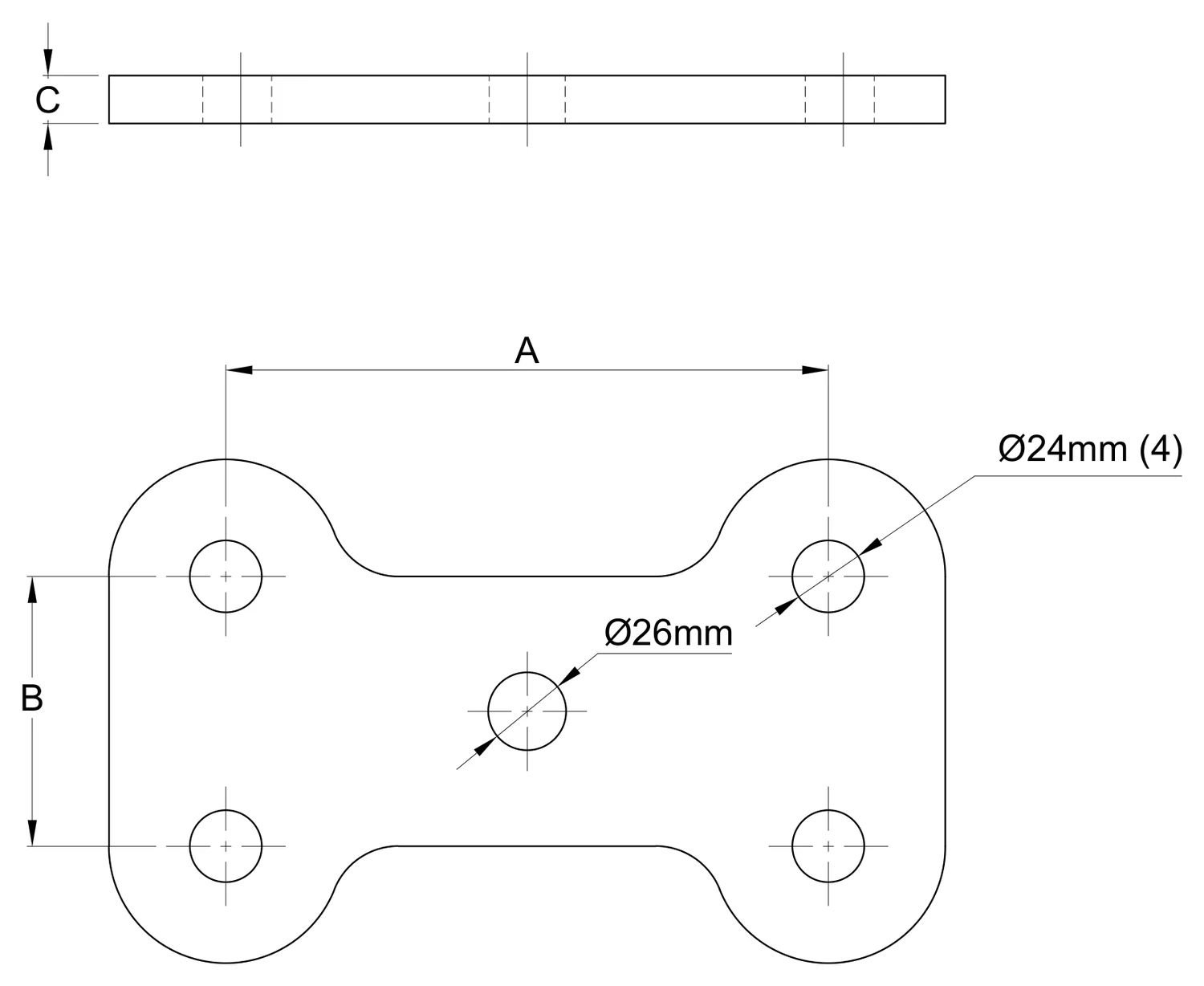

Yugo rectangular

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo rectangular — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	YRECT-200-V2	200	90	16	140 KN

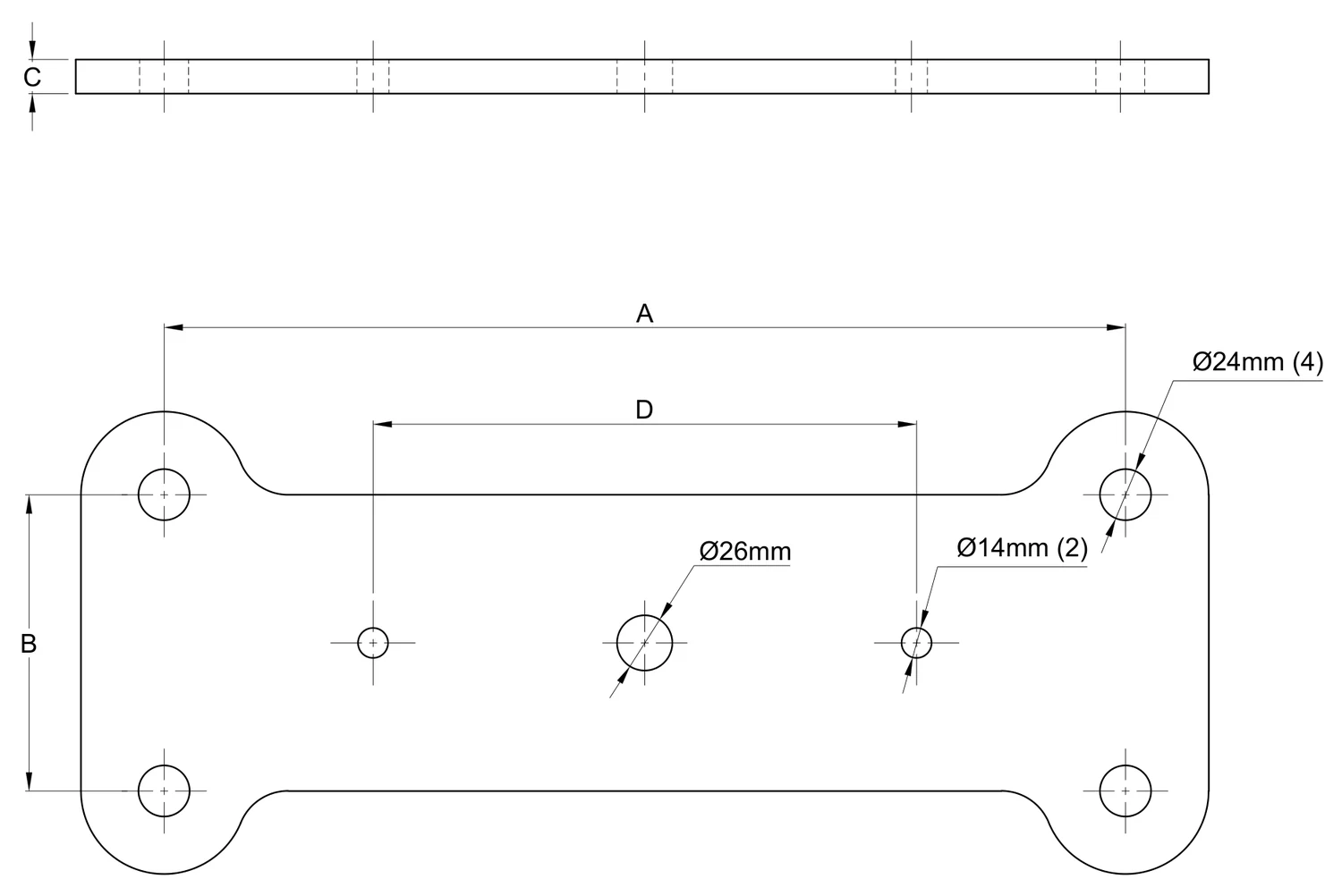

Yugo rectangular T24

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo rectangular T24 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YRECT-320-T2	450	139	16	254	320 KN

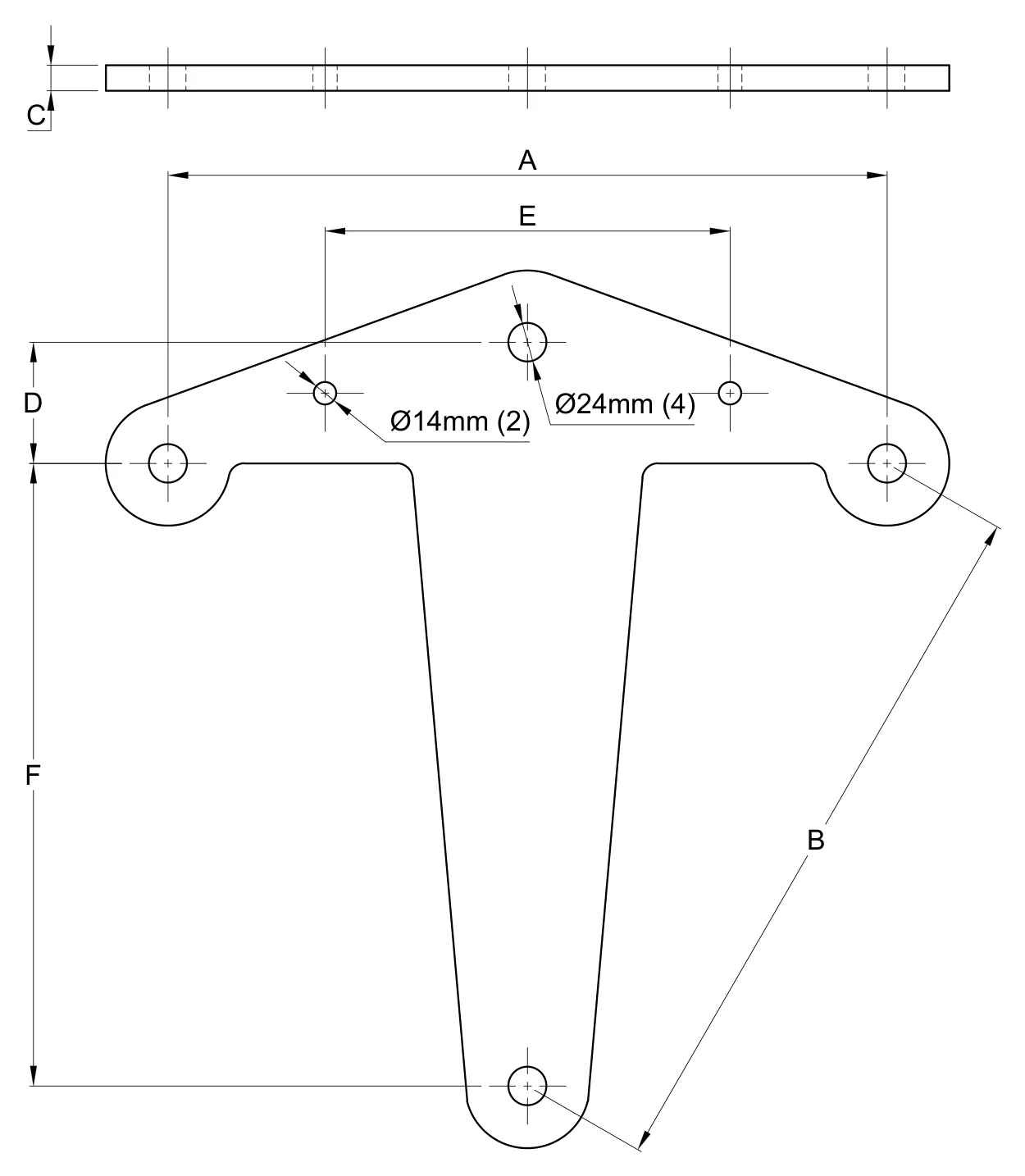

Yugo de suspensión I3

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de suspensión I3 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	F	RESISTENCIA
	YTRIS-160	450	450	16	76	254	391	160 KN

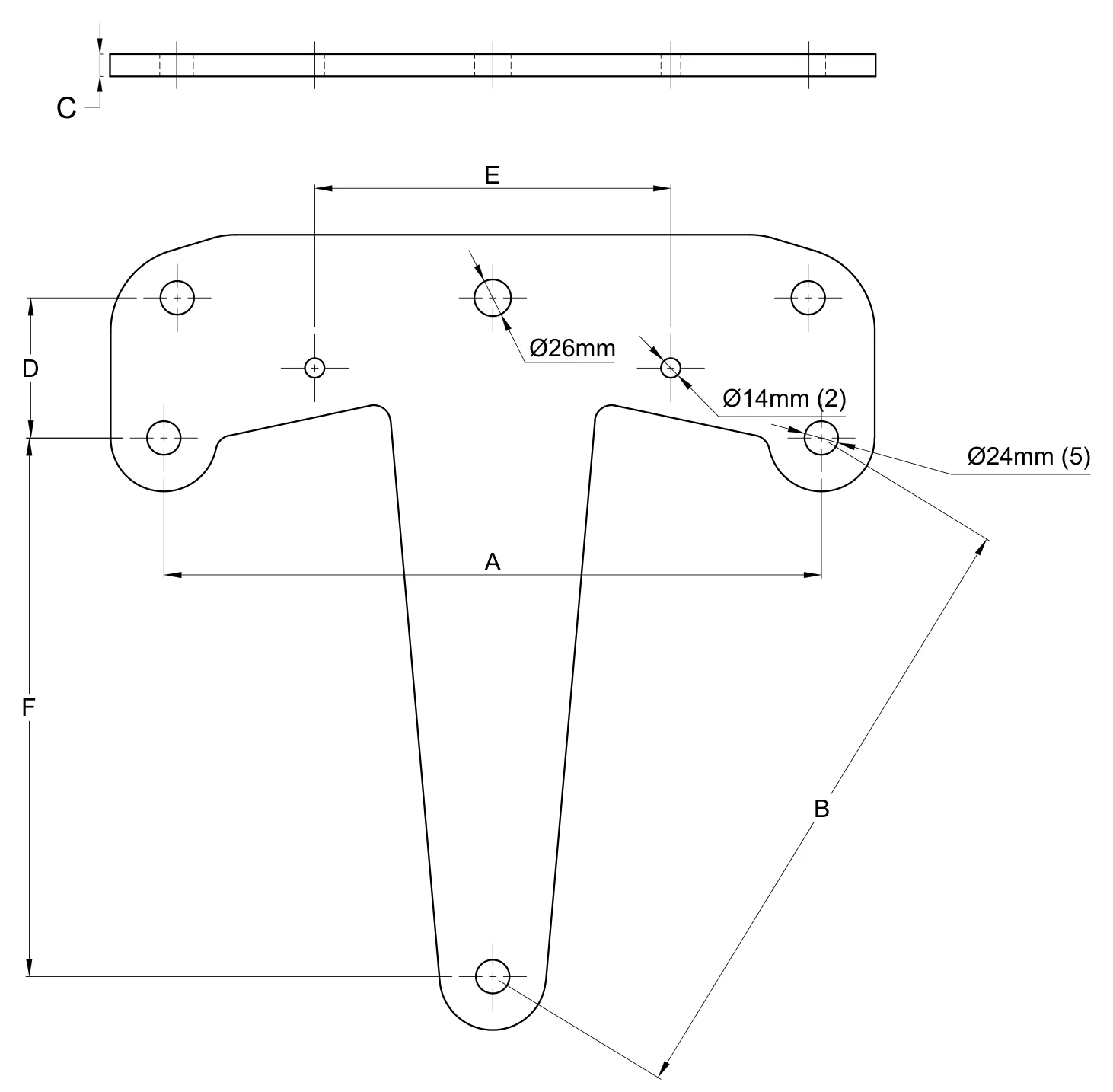

Yugo de suspensión V3

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de suspensión V3 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	F	RESISTENCIA
	YTRISV-180	450	450	16	100	254	391	320 KN

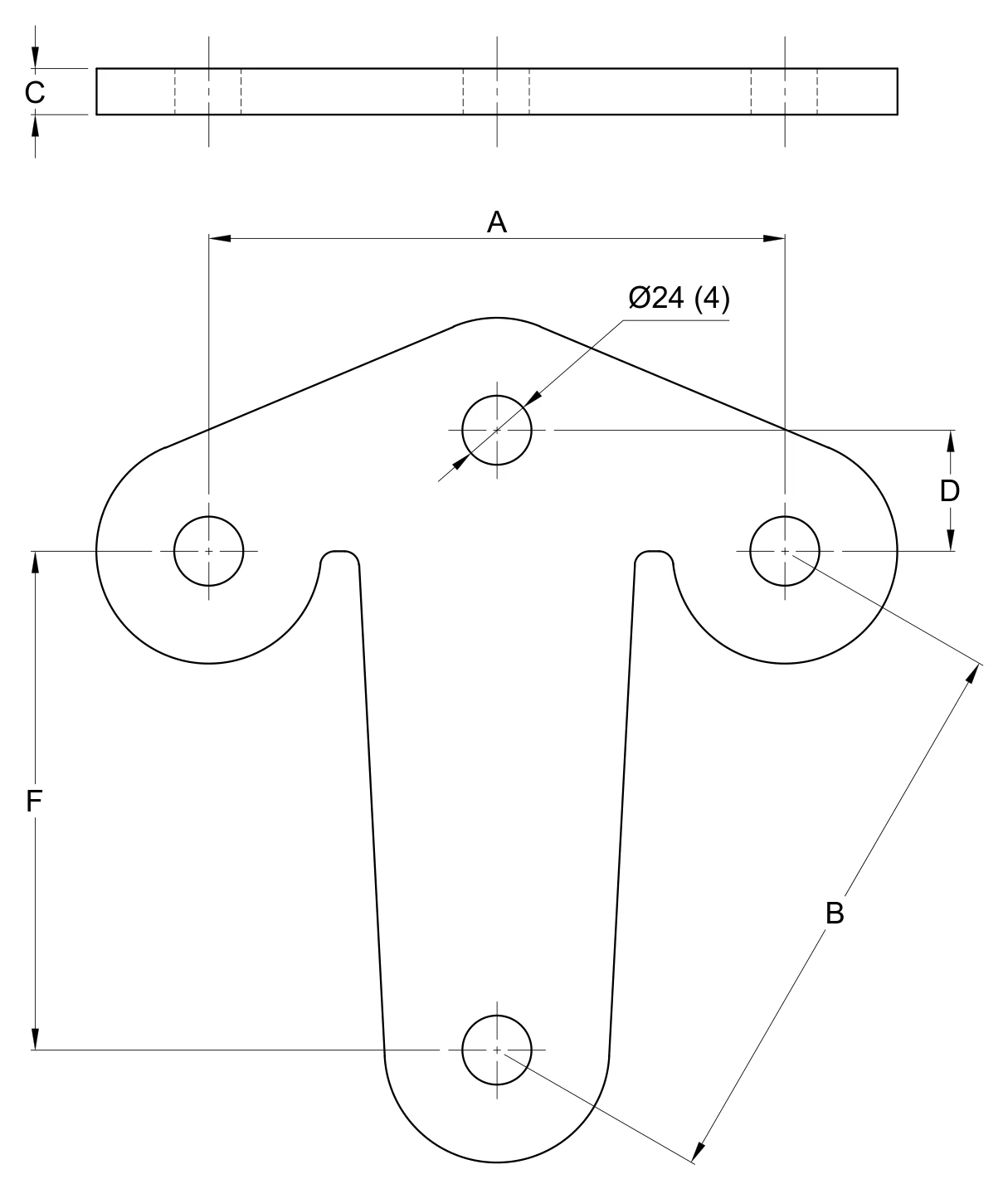

Yugo de suspensión I3-200

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de suspensión I3-200 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	F	RESISTENCIA
	YTRIS-160-200	200	200	16	42	175	160 KN

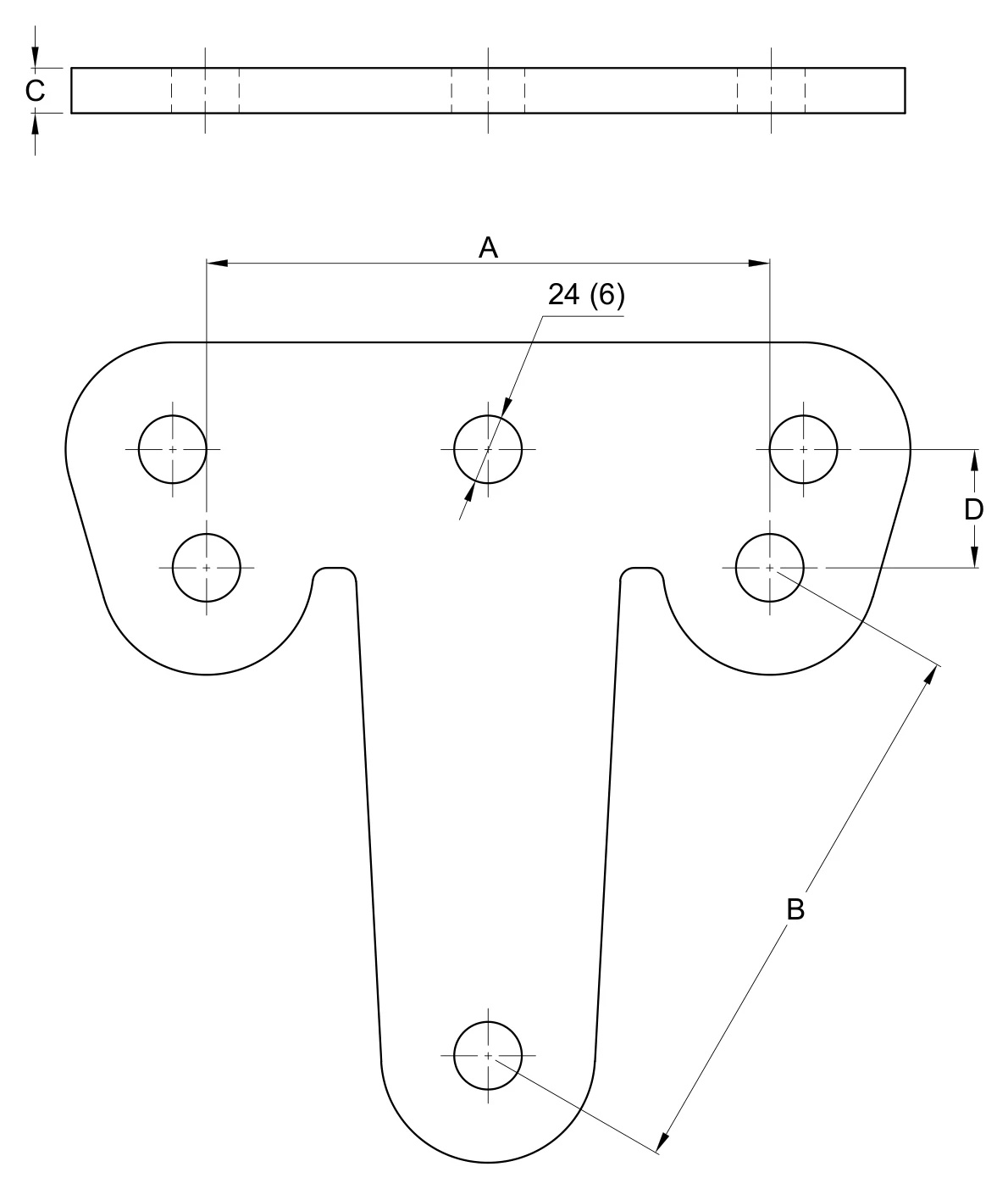

Yugo de suspensión V3-200

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de suspensión V3-200 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YTRISV-200	200	200	16	42	160 KN

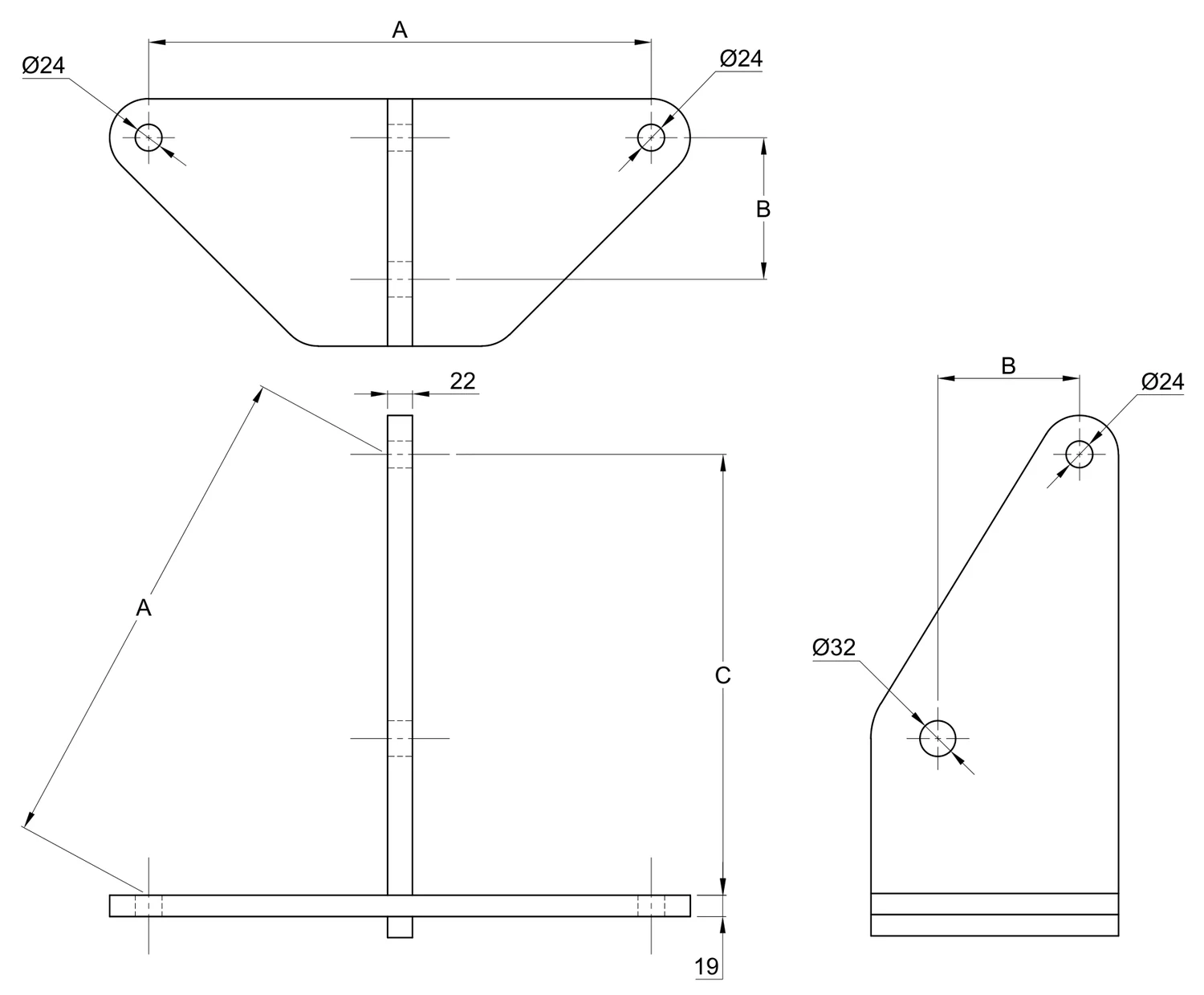

Yugo de remate T3

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de remate T3 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	YTRIT-450-R-480	450	127	391	480 KN

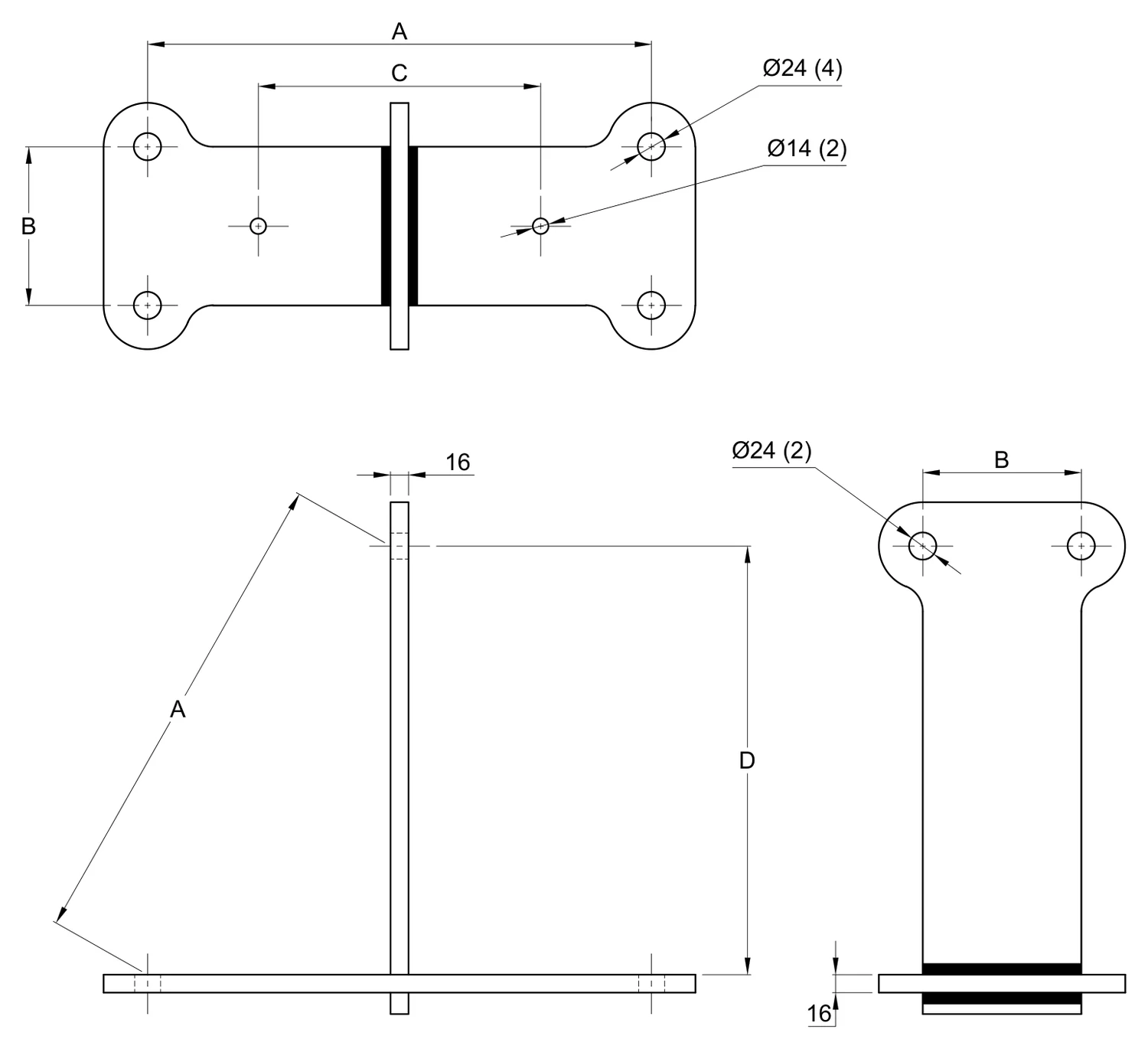

Yugo de paso T3

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de paso T3 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	YTRIT-450-T-480	450	141	254	391	480 KN

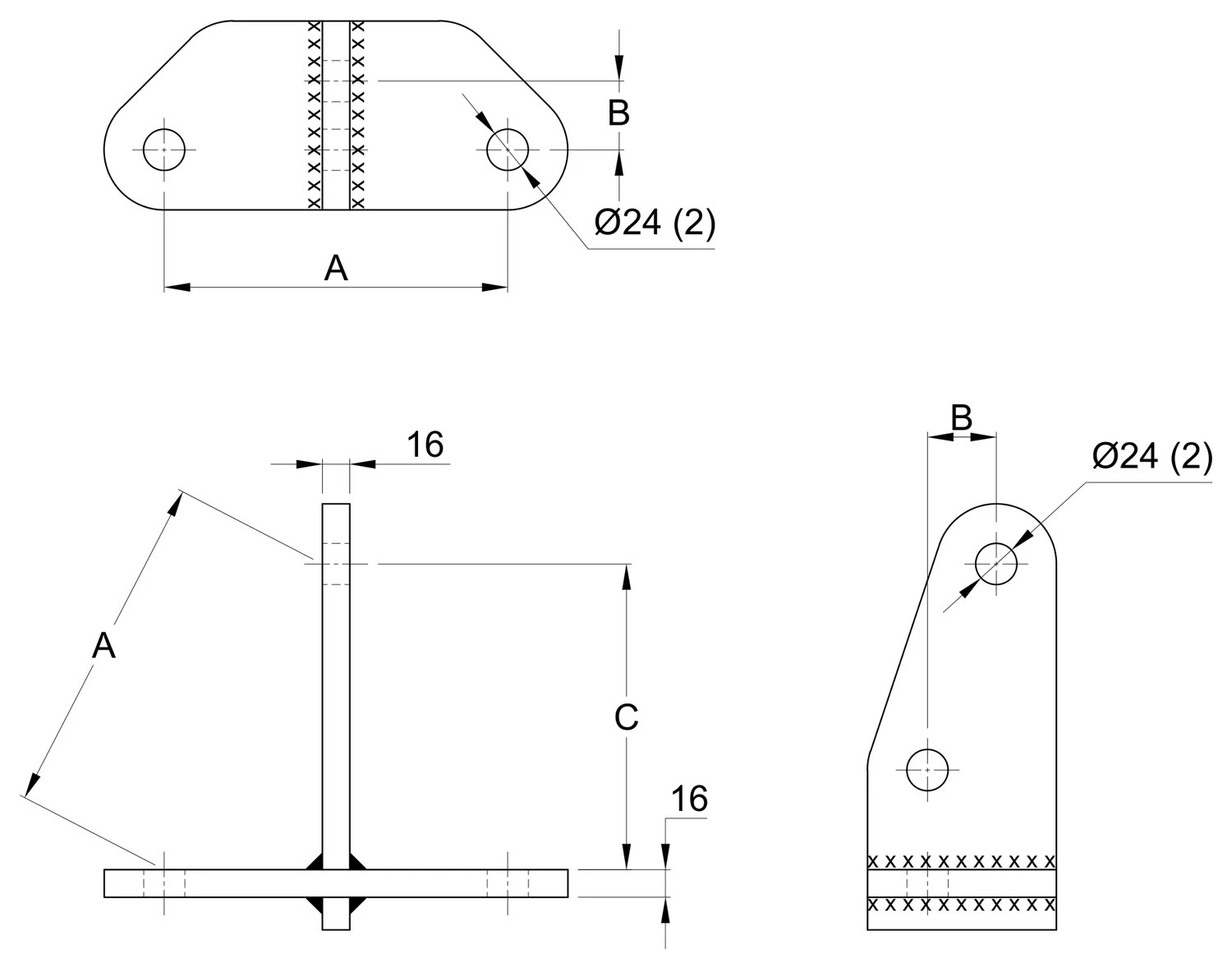

Yugo de remate T3-200

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Yugo de remate T3-200 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	YTRIT-200R-200	200	40	175	200 KN

Yugo cuádruple de suspensión I4

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

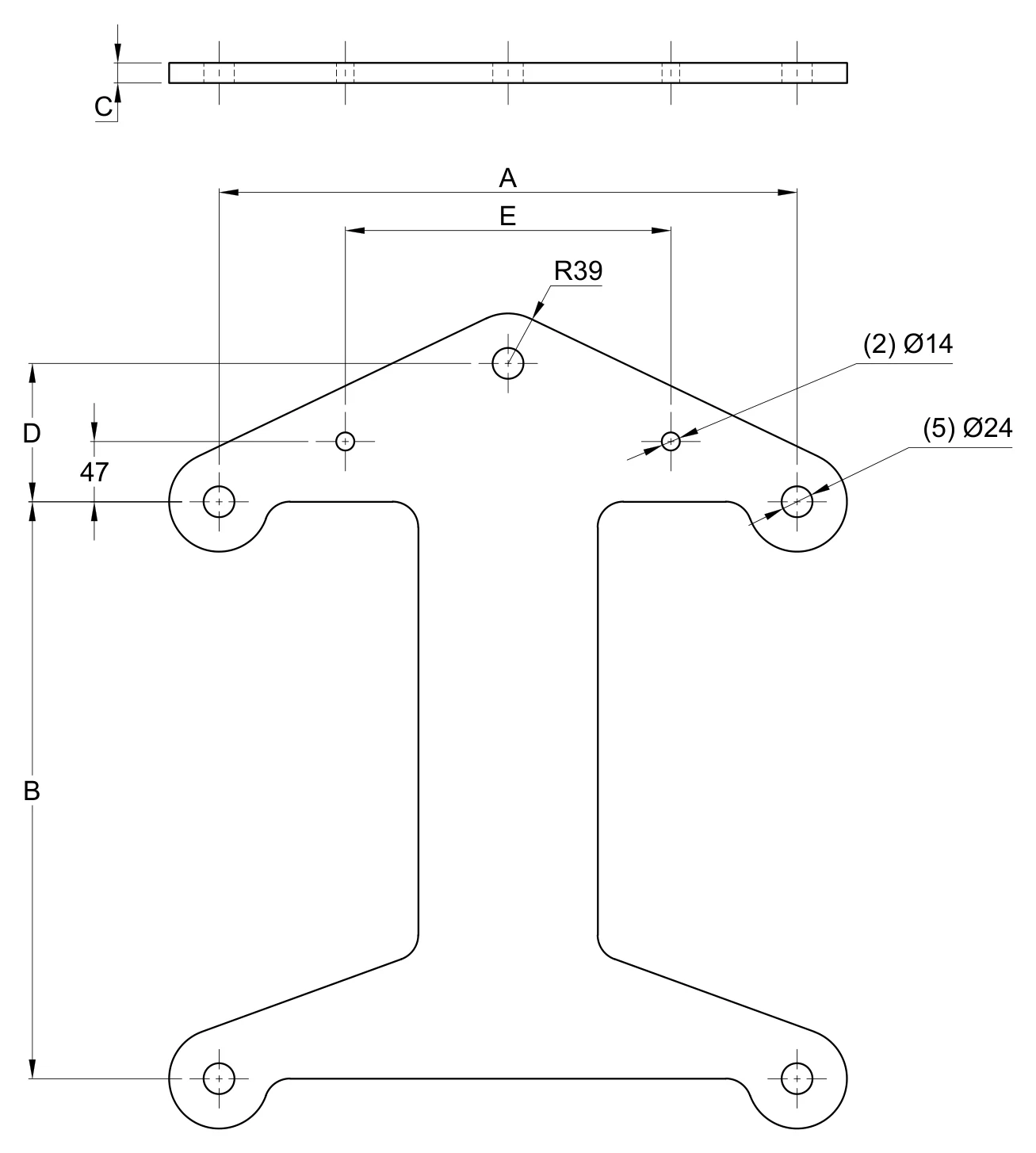

Plano 2D — Yugo cuádruple de suspensión I4

Yugo cuádruple de suspensión I4 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	RESISTENCIA
	YCUADSI-450	450	450	16	108	254	160 KN

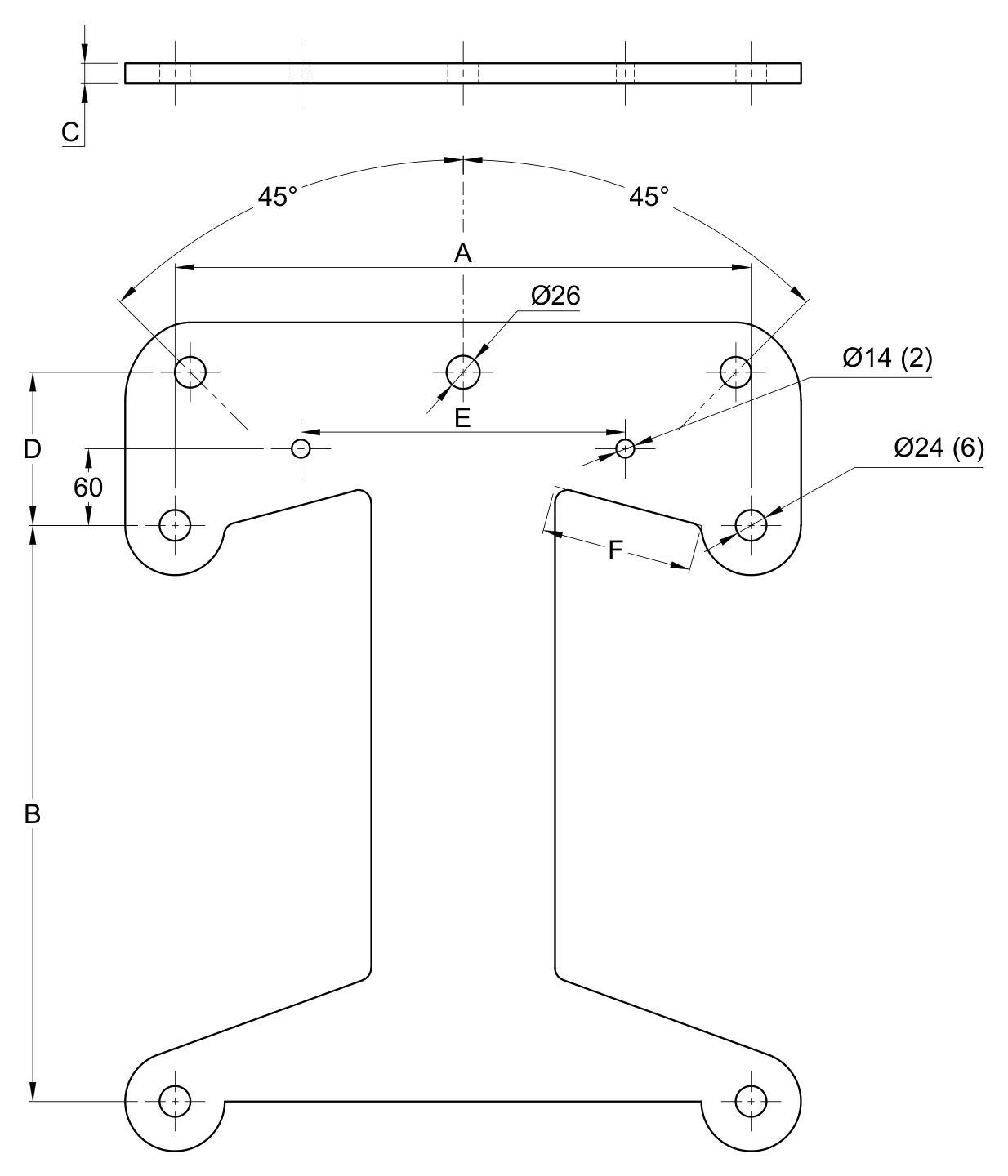

Yugo cuádruple de suspensión V4

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Plano 2D — Yugo cuádruple de suspensión V4

Yugo cuádruple de suspensión V4 — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	F	RESISTENCIA
	YCUADV-450	450	450	16	120	254	116	480 KN

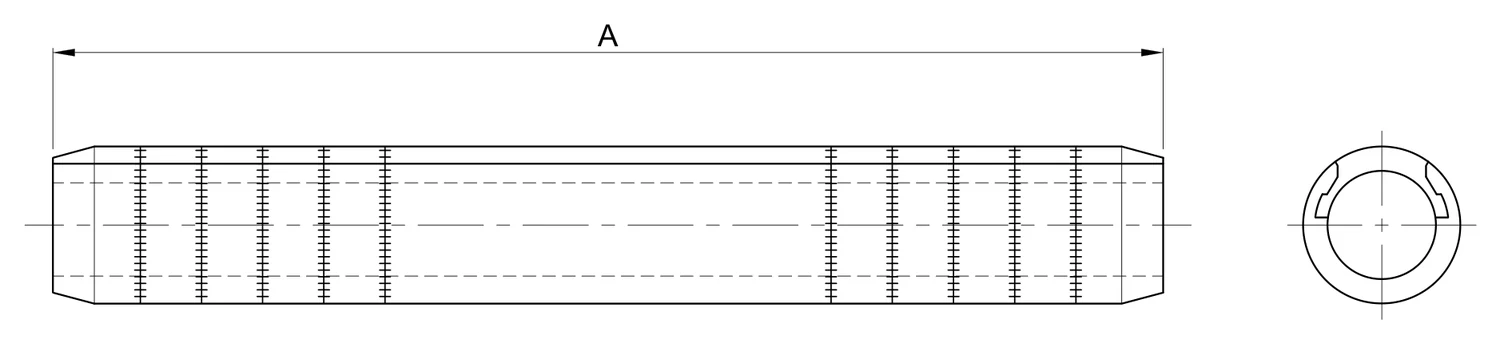

Empalme de reparación a compresión 477-795-900-1113 ACSR

CFE 2C301-15 Aluminio extruido Utilizar herramienta de compresión de 10,000 PSI y cabezal hidráulico, dados de compresión tipo hexagonal. Tolerancia de compresión + 1.5mm

Plano 2D — Empalme de reparación a compresión 477-795-900-1113 ACSR

Empalme de reparación a compresión 477-795-900-1113 ACSR — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RESISTENCIA AL DESLIZAMIENTO	A	DIAMETRO CONDUCTOR	DADO DE COMPRESION	DIMENSION FINAL COMPRESION
PCTR-477	95% de la tensión de ruptura del conductor	285	21.79	36	32
PCTR-795	95% de la tensión de ruptura del conductor	330	28.14	50	43
PCTR-900	95% de la tensión de ruptura del conductor	330	29.51	50	43
PCTR-1113	95% de la tensión de ruptura del conductor	330	31.98	54	47

Varillas protectoras preformadas

CFE 2C301-15 Aluminio extruido

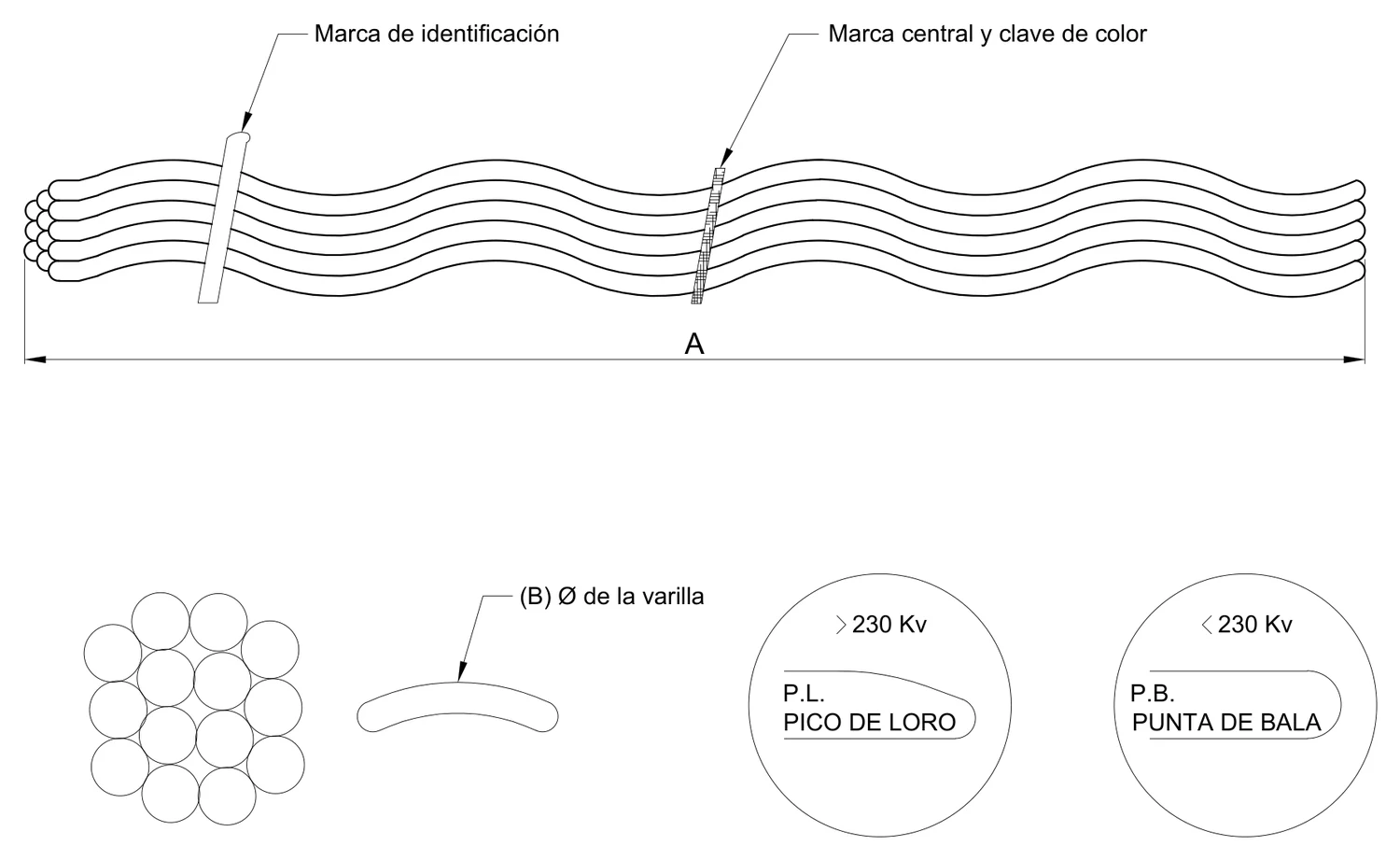

Plano 2D — Varillas protectoras preformadas

Varillas protectoras preformadas — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	COLOR	VARILLAS POR JUEGO	CONDUCTOR	PESO	ACABADO DE PUNTA
PVAP-477	1,980	6.3	AZUL	12	21.80 (477 ACSR)	2.2 KG	PICO DE LORO
PVAP-795	2,540	7.8	VERDE	12	27.91 (795 ACSR)	4 KG	PUNTA DE BALA
PVAP-900	2,540	7.8	ROJO	12	28.96 (900 ACSR)	4 KG	PICO DE LORO
PVAP-1113	2,540	9.2	NEGRO	12	31.98 (1113 ACSR)	6 KG	PICO DE LORO

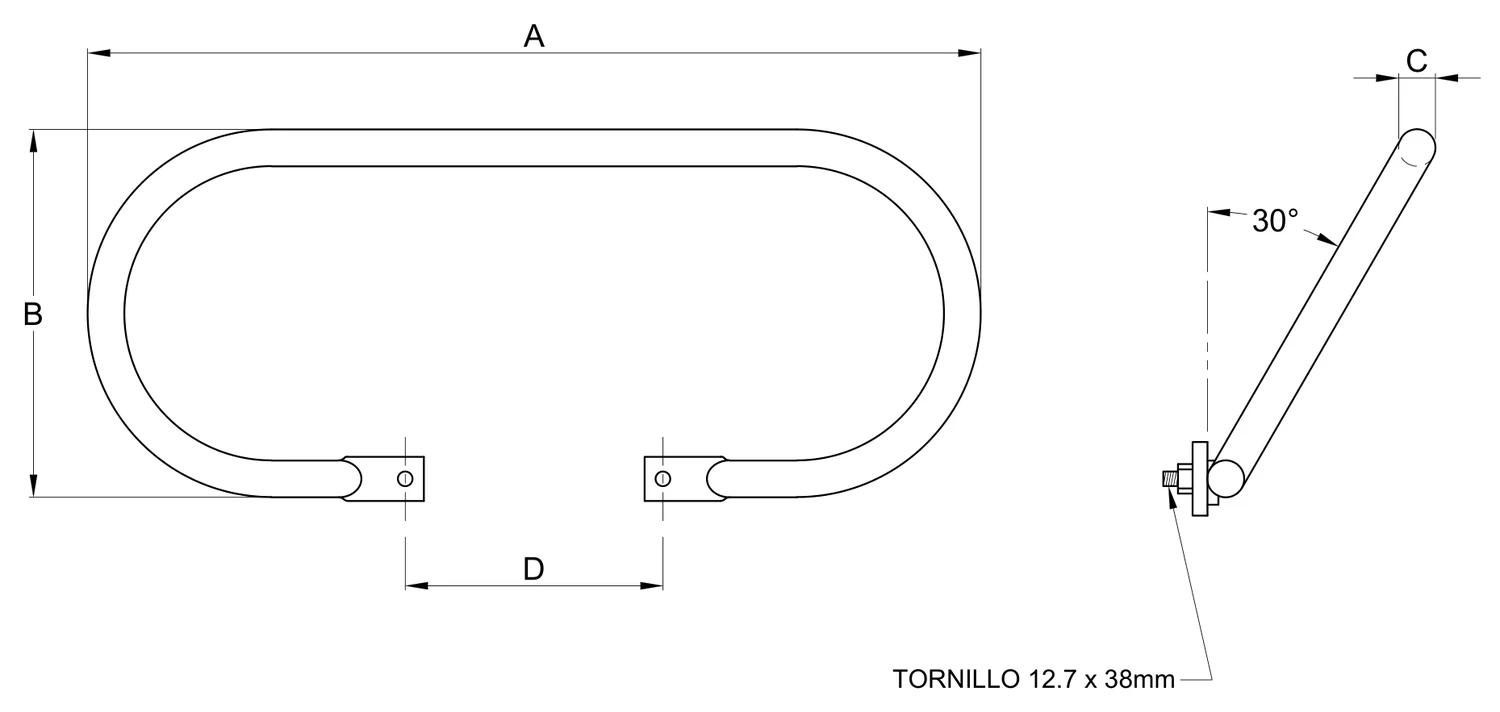

Anillo equipotencial

CFE 2C301-15 Aluminio extruido Acero galv. por inmersión en caliente

Anillo equipotencial — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	RESISTENCIA
	ANIEQ-930	920	355	51	254	N/A

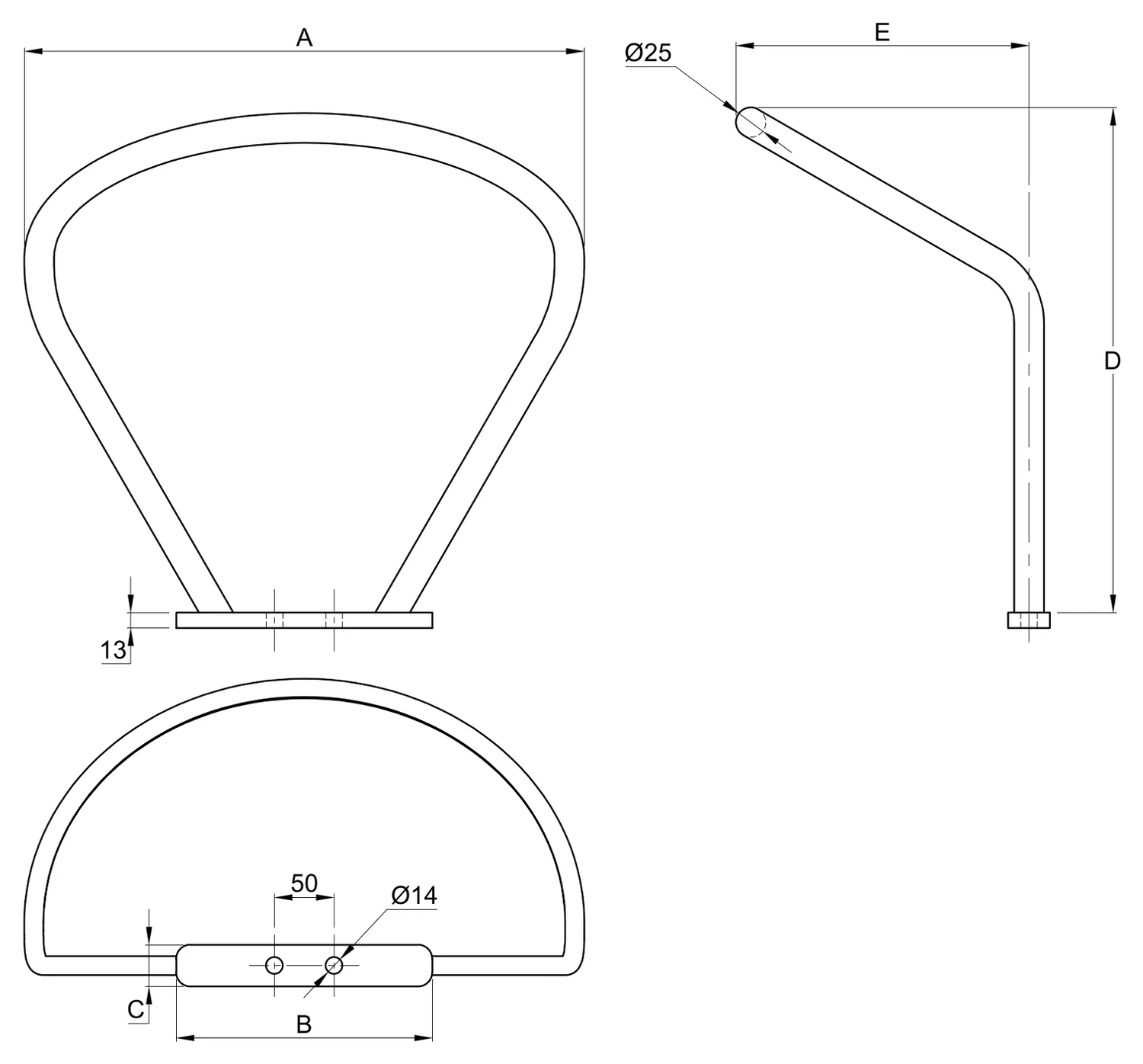

Raqueta equipotencial V 230 KV

CFE 2C301-15 Aluminio extruido Acero galv. por inmersión en caliente

Plano 2D — Raqueta equipotencial V 230 KV

Raqueta equipotencial V 230 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	D	E	RESISTENCIA
	RAE-230-V	470	215	35	450	300	N/A

Raqueta equipotencial I 230 KV

CFE 2C301-15 Aluminio extruido Acero galv. por inmersión en caliente

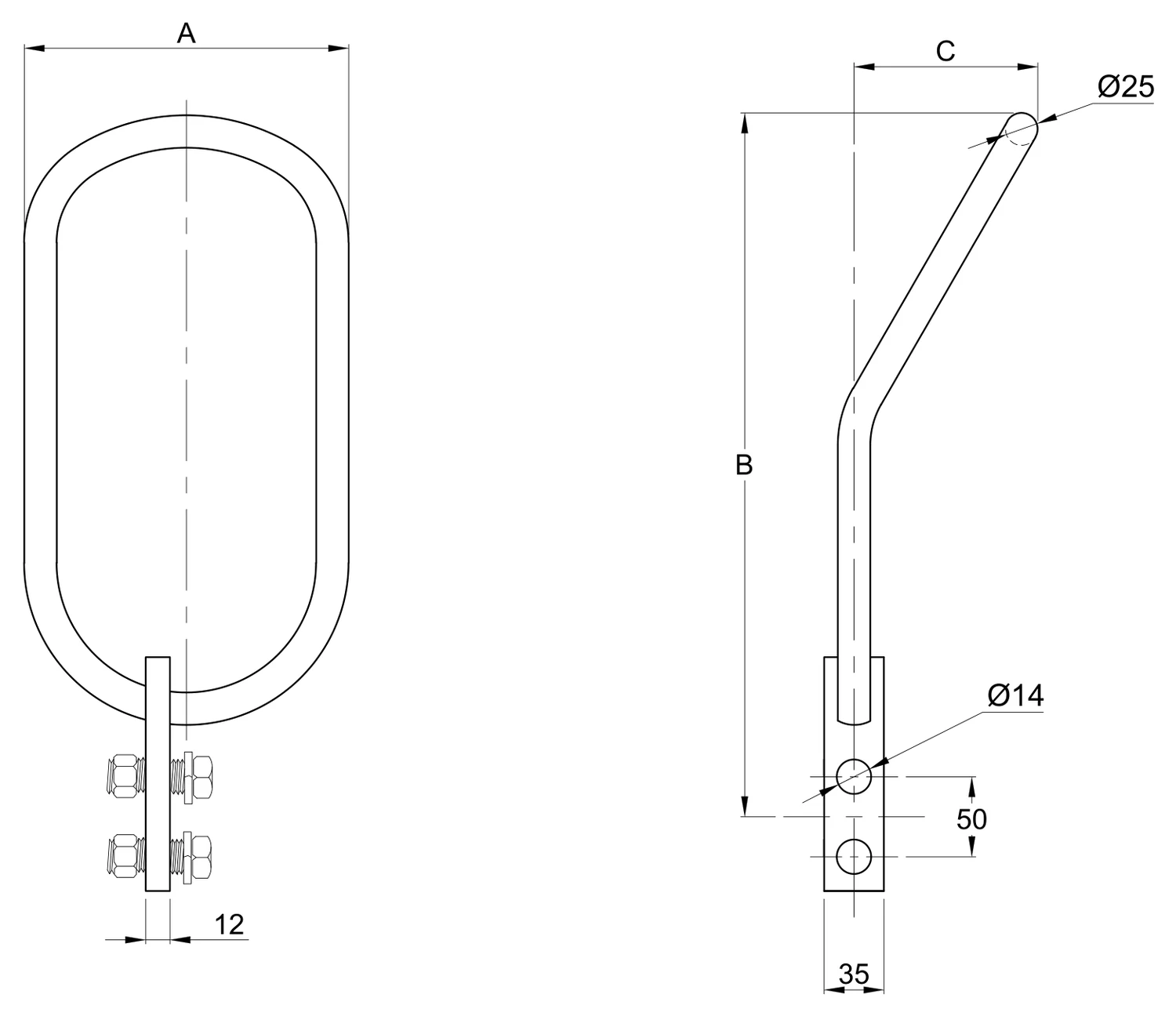

Plano 2D — Raqueta equipotencial I 230 KV

Raqueta equipotencial I 230 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	RAE-230-I	184	375	350	N/A

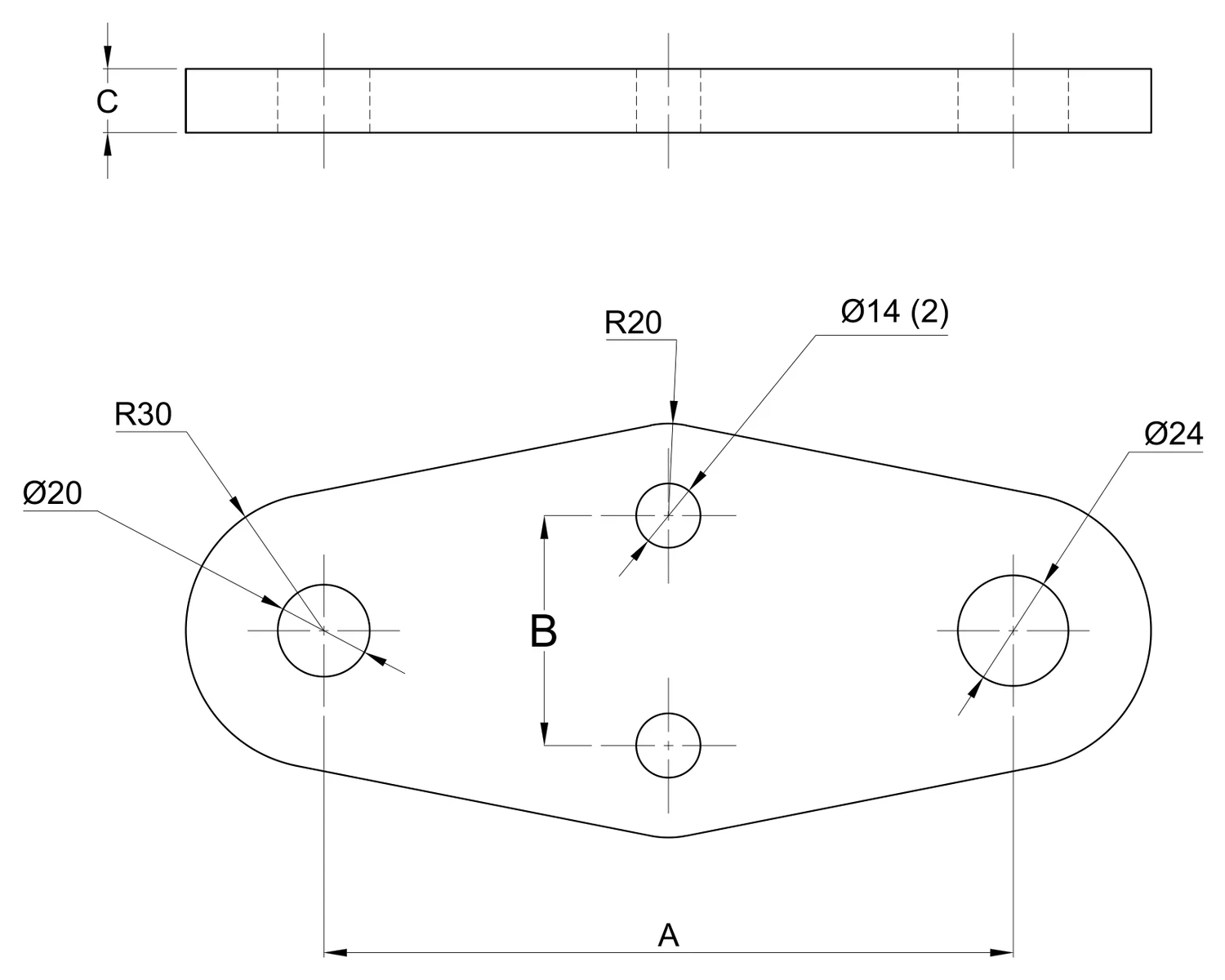

Porta raqueta equipotencial I 230 KV

CFE 2C301-15 Acero estructural galv. por inmersión en caliente

Plano 2D — Porta raqueta equipotencial I 230 KV

Porta raqueta equipotencial I 230 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	PRAE-230-I	150	50	16	N/A

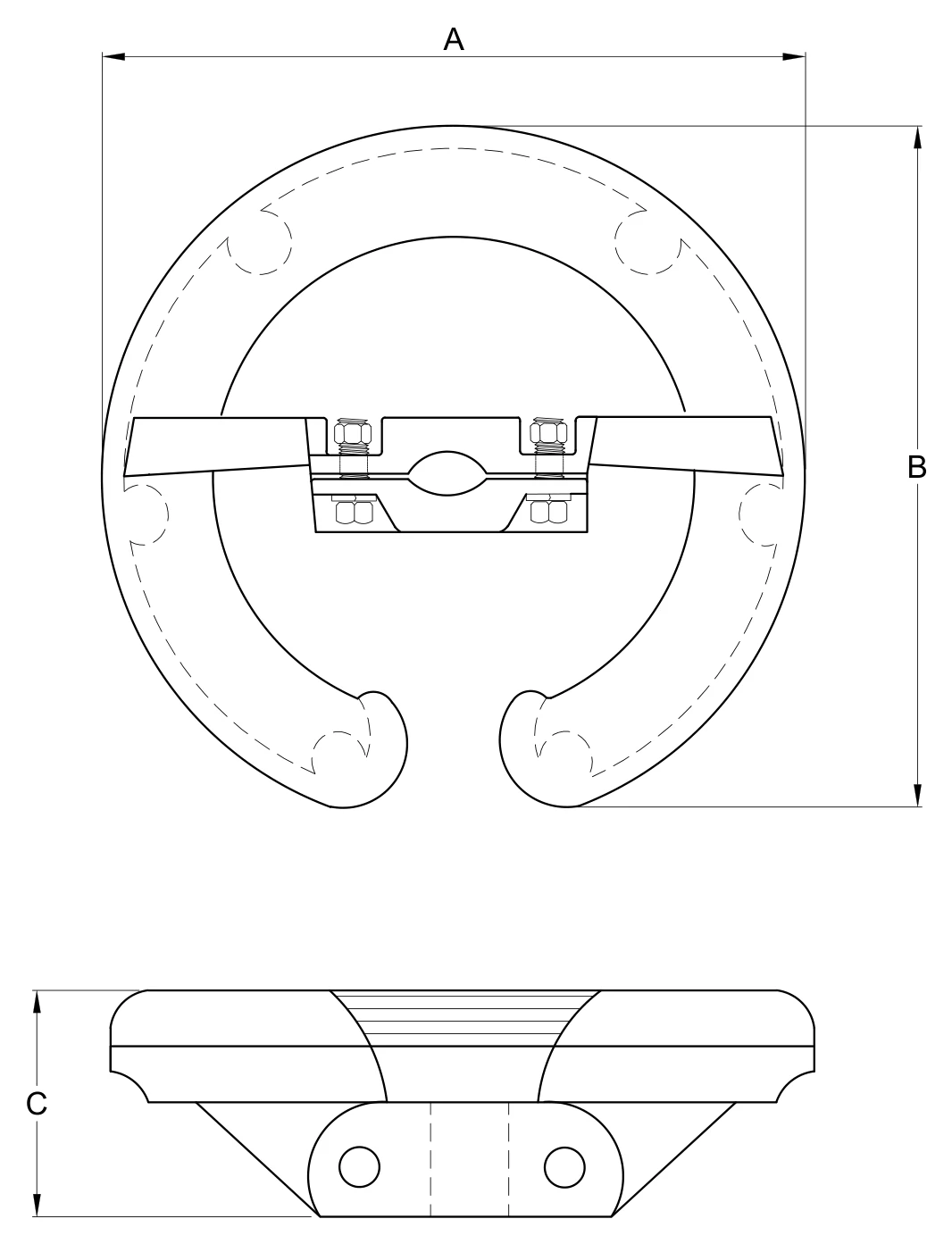

Anillo equipotencial 230 KV

CFE 2C301-15 Aleación de aluminio Acero galv. por inmersión en caliente

Anillo equipotencial 230 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	RESISTENCIA
	ANIEQ-230	280	280	80	N/A

Aplicaciones

¿Dónde se usan los herrajes para transmisión y subestación?

Sujeción de cadenas de aisladores, suspensión y tensión del conductor, amortiguamiento de vibración eólica, equipotencialización y soporte del cable de guarda — en líneas de transmisión y subestaciones.

Sujeción de cadenas de aisladores

Conexión mecánica de bola y cuenca de las cadenas de aisladores con horquillas, calaveras, grilletes y eslabones.

Suspensión de conductor

Sostén del conductor en estructuras de paso con grapas de suspensión.

Tensión y remate

Anclaje del conductor en estructuras de remate con grapas de tensión y remate a compresión.

Amortiguamiento de vibración

Disipación de vibración eólica del conductor con amortiguadores tipo Stockbridge para evitar fatiga.

Equipotencialización

Control del gradiente de campo eléctrico y del efecto corona con anillos equipotenciales.

Cable de guarda

Suspensión y remate del hilo de guarda en la cima de la estructura para protección contra descargas.

Materiales y normas

¿De qué material son y qué normas cumplen?

Los herrajes de cadena y tensión se fabrican en aluminio y acero forjado con acabado galvanizado por inmersión en caliente para resistir la corrosión a la intemperie. Toda la línea cubre una resistencia mecánica de 80 a 480 KN y se diseña con conformidad a NMX-ANCE.

Esfera de Galvanizado en caliente — Partalum — Galvanizado en caliente

Esfera de Aluminio extruido / aleación — Partalum — Aluminio extruido / aleación

Acero forjado
Galvanizado por inmersión en caliente
Aluminio
Resistencia 80–480 KN
Conformidad NMX-ANCE
NMX-ANCE

Ver normas de referencia →

Preguntas frecuentes

Lo que pregunta ingeniería sobre esta línea.

¿Qué resistencia mecánica manejan los herrajes para transmisión y subestación Partalum?

La línea de herrajes de cadena y tensión maneja una resistencia mecánica de 80 a 480 KN, conforme a NMX-ANCE, para cubrir desde cadenas de suspensión hasta remates de alta carga.

¿Qué acabado tienen los herrajes?

Los herrajes se fabrican en acero forjado con acabado galvanizado por inmersión en caliente, que protege contra la corrosión en líneas de transmisión y subestaciones a la intemperie.

¿Para qué conductores y aplicaciones se usan?

Se usan para armar la cadena de aisladores y para la suspensión y tensión del conductor en líneas de transmisión y subestaciones, con horquillas, grilletes, grapas de suspensión y grapas de tensión y remate a compresión.

Cotización

¿Necesitas herrajes para transmisión y subestación?

Indícanos tu descripción, conductor, carga mecánica (KN) y cantidades. Respondemos con el herraje correcto de la línea.

Solicitar cotización → Contacto
