Aluminio extruido / aleación
AplicaciónConectores a compresión, zapatas, tubo IPS, dados
Conducción eléctrica con baja resistencia de contacto. Aleación específica:por confirmar
Ver conectores de subestación →Recursos · Materiales y conformidad
Materiales y conformidad
Los conectores y herrajes Partalum se fabrican en aluminio extruido y de aleación, acero forjado galvanizado por inmersión en caliente, bronce y cobre. Cada material se elige por su función eléctrica o mecánica y se trabaja con conformidad a las especificaciones CFE y a las normas NMX-ANCE aplicables.
AluminioAcero galvanizadoBronceCobreGalvanizado por inmersión
- Al Aluminio
- Ac-Zn Acero galvanizado
- Br Bronce
- Cu Cobre
Materiales
¿De qué material son los productos Partalum?
Cuatro materiales cubren toda la línea: aluminio para conducción, acero forjado galvanizado para los herrajes estructurales, y bronce y cobre para conexión y puesta a tierra.

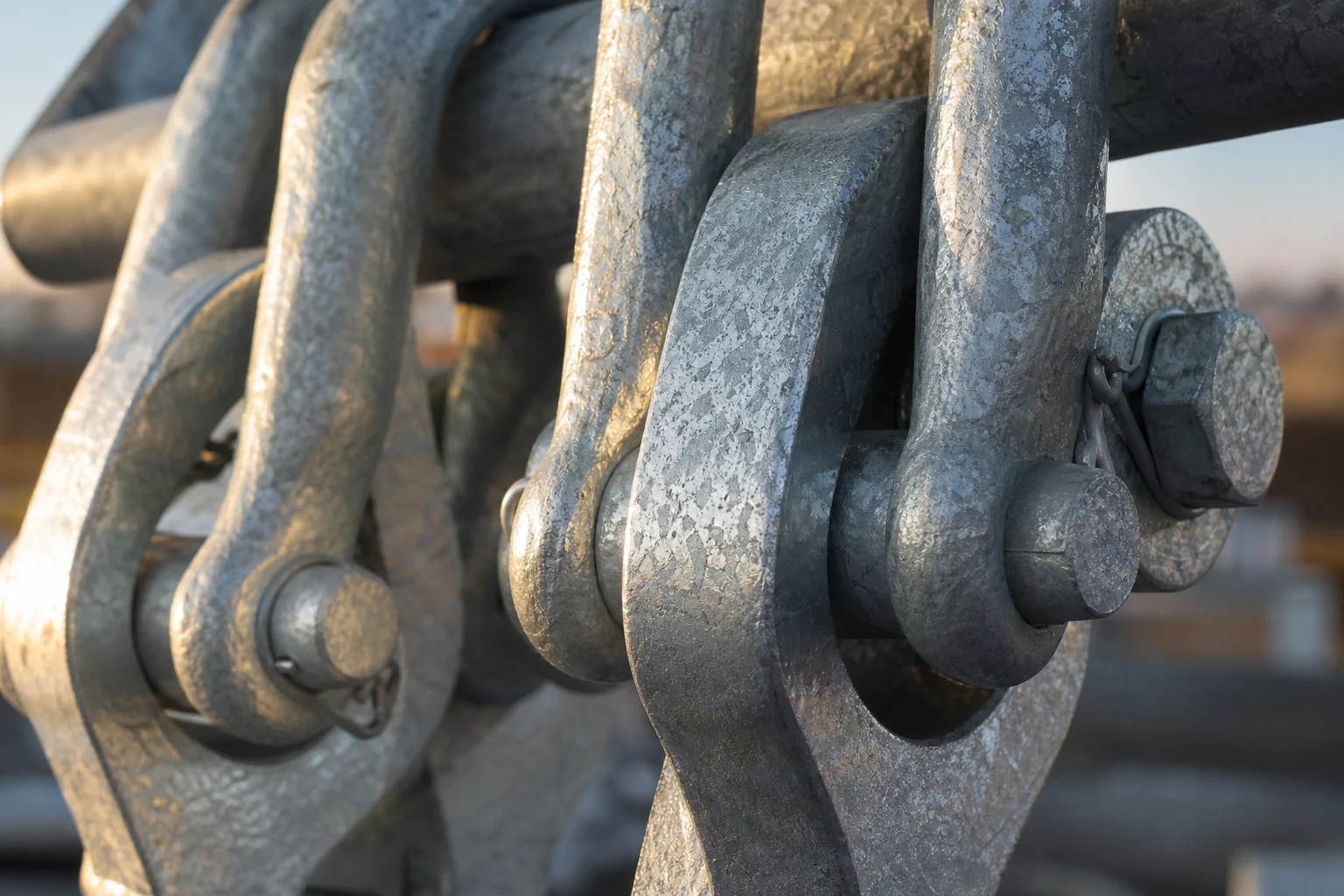

Acero forjado galvanizado por inmersión en caliente
AplicaciónHorquillas, grilletes, eslabones, yugos, grapas de suspensión, tensión y remate
Resistencia mecánica de 80 a 480 KN con capa de zinc fundido anticorrosión. Gramaje de zinc:por confirmar
Ver herrajes de transmisión →
Bronce
AplicaciónGrapas y conectadores a tierra (distribución)
Conexión y puesta a tierra resistente a la corrosión.
Ver distribución →
Cobre
AplicaciónConectadores de unión y tierra, y conjuntos en cobre MCM 500/1000
Máxima conductividad eléctrica.
Ver distribución →Acabado anticorrosión
¿Qué es el galvanizado por inmersión en caliente?
Es el recubrimiento anticorrosión de los herrajes estructurales Partalum. La pieza de acero forjado se sumerge en zinc fundido, formando una capa metalúrgica adherida que protege el herraje a la intemperie durante décadas.
Aplica a los herrajes de transmisión y subestación: horquillas, grilletes, eslabones, yugos y grapas de tensión y remate.
- 01 Forja del herraje
Horquillas, grilletes, eslabones, yugos y tensores se conforman en acero forjado para una resistencia mecánica de 80 a 480 KN.
- 02 Inmersión en zinc fundido
La pieza limpia se sumerge en zinc fundido; el zinc reacciona con el acero y forma una capa metalúrgica adherida, no solo superficial.
- 03 Protección a la intemperie
La capa de zinc protege el herraje contra la corrosión en líneas y subestaciones expuestas al ambiente durante toda su vida útil.
Certificación de empresa
Sistema de calidad certificado y proveedor aprobado.
A nivel empresa, Partalum cuenta con su sistema de gestión de la calidad certificado bajo ISO 9001:2015 y es proveedor aprobado por el LAPEM de la CFE. Estas credenciales son de la empresa y se distinguen de la conformidad del producto con las especificaciones CFE y NMX-ANCE.
- Certificación de empresa
ISO 9001:2015
Sistema de gestión de la calidad certificado conforme a NMX-CC-9001-IMNC:2015 e ISO 9001:2015. La certificación es del sistema de calidad de la empresa, no de un producto.
- Proveedor aprobado
LAPEM — CFE
Partalum es proveedor aprobado por el LAPEM, el Laboratorio de Pruebas de Equipos y Materiales de la Comisión Federal de Electricidad (CFE).
Conformidad de producto
Conformidad de producto, distinta de la certificación de empresa.
A nivel producto, Partalum declara conformidad de sus materiales y productos con la especificación de referencia (CFE o NMX-ANCE): el material, el acabado y la resistencia mecánica corresponden a esa especificación. Esta conformidad de producto es distinta de la certificación de empresa (ISO 9001:2015) y de la aprobación como proveedor LAPEM. Donde un proyecto requiera una constancia formal, se gestiona contra la especificación indicada.
Ver normas de referencia →
¿Necesitas una constancia? Escríbenos por contacto.
Preguntas frecuentes
Sobre los materiales.
¿Por qué los herrajes son de acero galvanizado y los conectores de aluminio?
Los herrajes son estructurales: sujetan el conductor y arman la cadena de aisladores, así que se fabrican en acero forjado galvanizado por su resistencia mecánica (80–480 KN) y protección anticorrosión. Los conectores conducen electricidad, por eso se fabrican en aluminio, bronce o cobre, materiales de baja resistencia de contacto.
¿El galvanizado es por inmersión en caliente o electrolítico?
Los herrajes Partalum se galvanizan por inmersión en caliente: la pieza se sumerge en zinc fundido y forma una capa metalúrgica adherida, más gruesa y duradera que el galvanizado electrolítico, adecuada para la intemperie.
¿Partalum entrega certificados de material?
Partalum declara conformidad del material con la especificación de referencia. Para constancias o certificados específicos de un proyecto, contáctanos.
