Conectores de Subestación

Name: Conectores de subestación Partalum
Brand: Partalum

Los conectores de subestación Partalum son los herrajes a compresión y mecánicos que unen barra rígida, equipo y conductor dentro de una subestación de hasta 400 KV. La línea cubre conductor ACSR, ACSS - ACCC (alta temperatura), AS, cobre MCM, ACAR y tubo de aluminio IPS, con conformidad CFE y patrón de barrenado NEMA 2N–8N.

≤ 400 KVNEMA 2N–8NACSR · ACSS · ACCC · AS · MCM · ACARTubo IPS

Solicitar cotización →Descargar catálogo

Catálogo · 65 productos

Desglose completo de Conectores de Subestación.

Cada producto con su render, designación de catálogo, norma, material y tabla de selección por conductor — extraído del catálogo técnico Partalum.

Haz clic en el + para agregar productos a tu cotización.

Conector zapata terminal a compresión cable 477-795-1113 ACSR a 90° placa 2N o 4N

NMX-J-170-ANCE Aleación de aluminio Acero galv. por inmersión en caliente

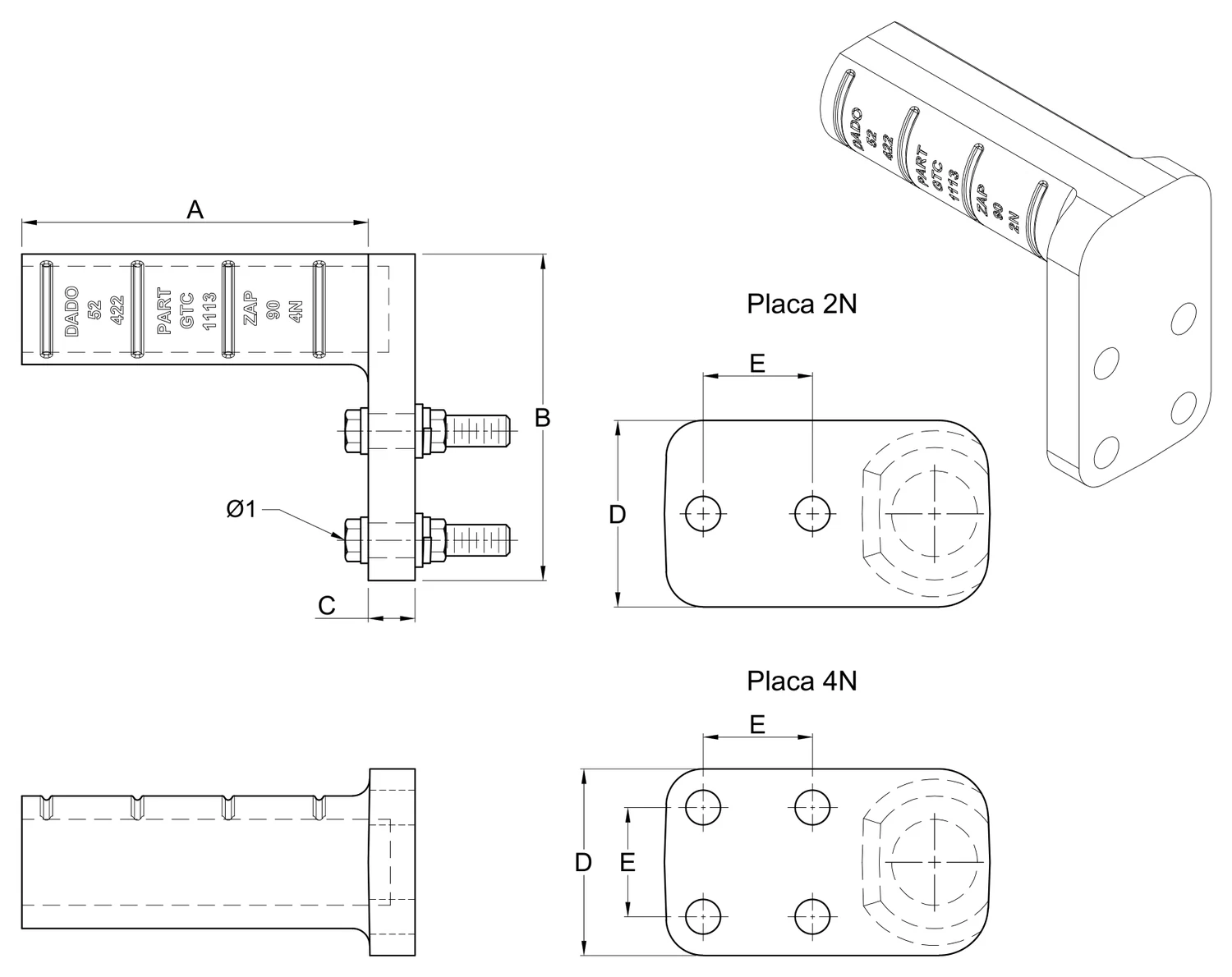

Plano 2D — Conector zapata terminal a compresión cable 477-795-1113 ACSR a 90° placa 2N o 4N

Conector zapata terminal a compresión cable 477-795-1113 ACSR a 90° placa 2N o 4N — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO DE CONDUCTORES	A	B	C	D	E	Ø1	DADO COMPRESION	DIM. FINAL COMPRESION
GTC-477-ZAP-90-2N	477 ACSR	141	133	19	76	44.5	12.7	36	32
GTC-477-ZAP-90-4N	477 ASCR	141	133	19	76	44.5	12.7	36	32
GTC-795-ZAP-90-2N	795 ACSR	141	133	19	76	44.5	12.7	50	43
GTC-795-ZAP-90-4N	795 ASCR	141	133	19	76	44.5	12.7	50	43
GTC-1113-ZAP-90-2N	1113 ACSR	141	133	19	76	44.5	12.7	52	44
GTC-1113-ZAP-90-4N	1113 ASCR	141	133	19	76	44.5	12.7	52	44

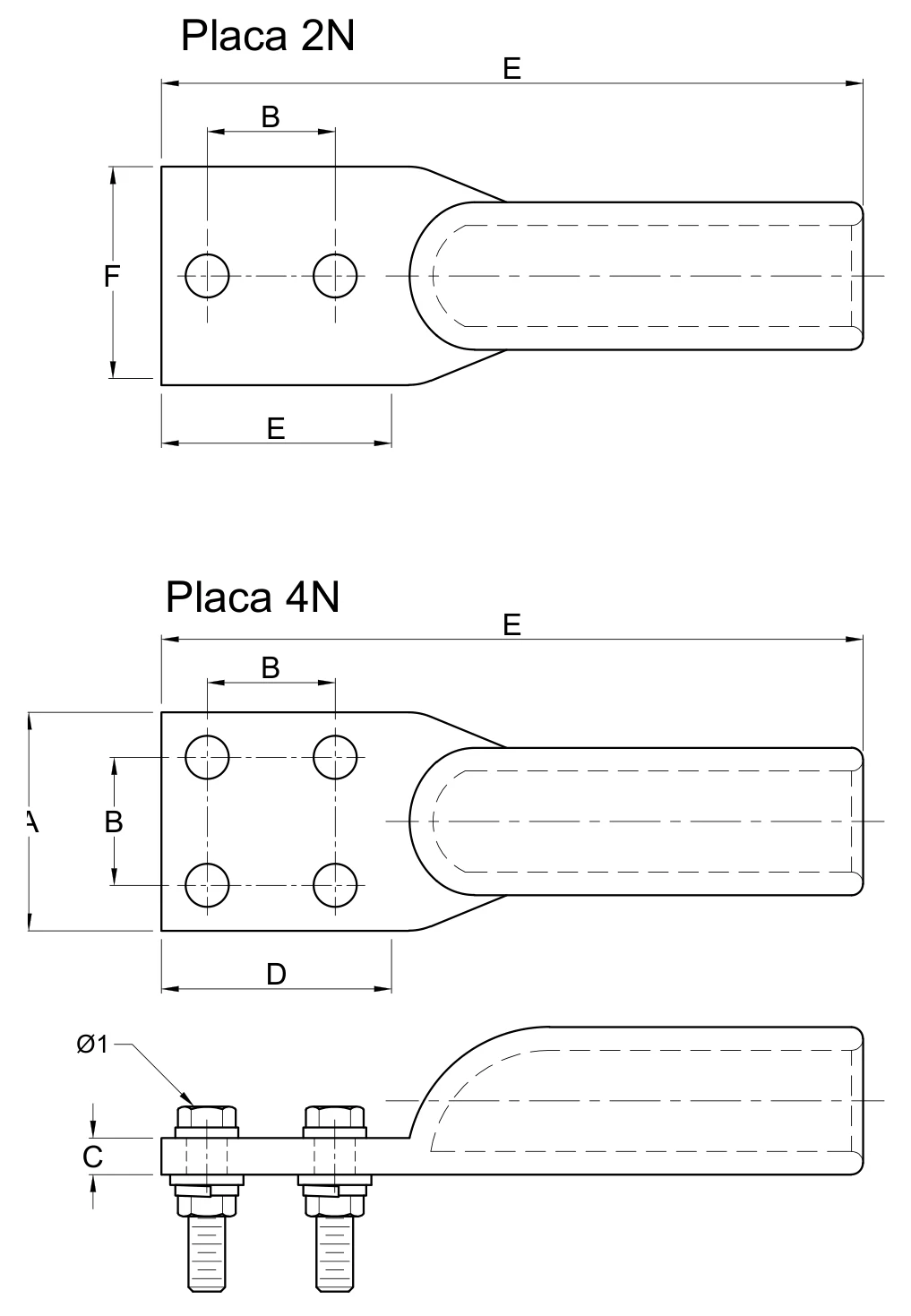

Conector zapata terminal a compresión, cable 477-795-1113, placa 2N o 4N

NMX-J-170-ANCE Aleación de aluminio Acero galv. por inmersión en caliente

Plano 2D — Conector zapata terminal a compresión, cable 477-795-1113, placa 2N o 4N

Conector zapata terminal a compresión, cable 477-795-1113, placa 2N o 4N — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO DE CONDUCTORES	A	B	C	D	E	F	G	Ø1	DADO COMPRESION	DIM. FINAL COMPRESION
GTC-477-ZAP-2N ó 4N	477 ACSR	76	44.5	44.5	19	80	244	57	12.7	36	32
GTC-795-ZAP-2N ó 4N	795-900 ACSR	76	44.5	44.5	19	80	244	57	12.7	50	43
GTC-1113-ZAP-2N ó 4N	1113 ACSR	76	44.5	44.5	19	80	244	57	12.7	52	44

Conector "T" cable-cable 477-795-900-1113 ACSR/AS a compresión tubular extruido y tapa deslizable

NMX-J-170-ANCE

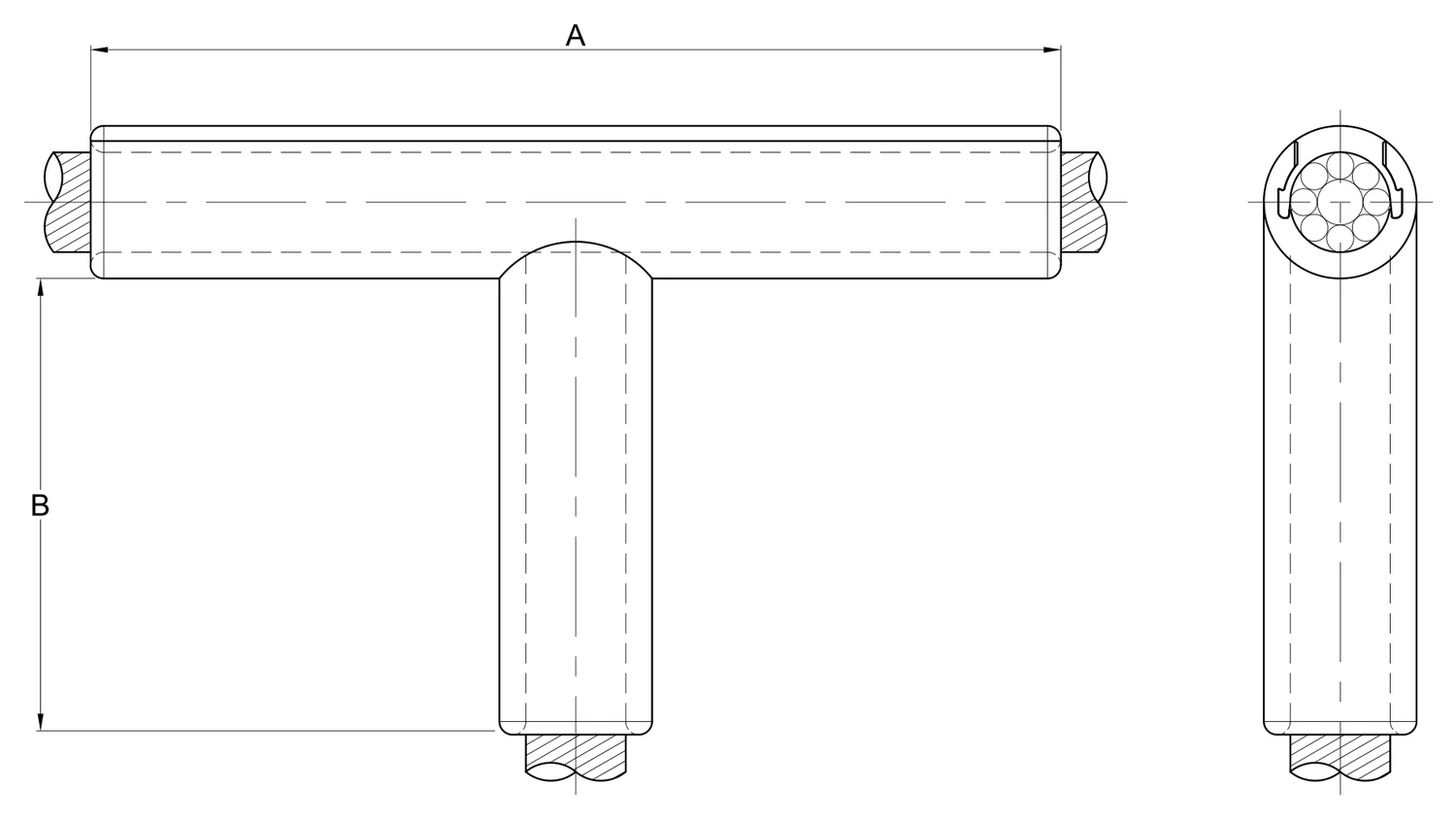

Plano 2D — Conector "T" cable-cable 477-795-900-1113 ACSR/AS a compresión tubular extruido y tapa deslizable

Conector "T" cable-cable 477-795-900-1113 ACSR/AS a compresión tubular extruido y tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO CONDUCTOR LINEA - DERIVACION	A	B	DADO LINEA	DADO DERIVACION	DIMENSIONES FINALES COMPRESION
PTAC-477	477 ACSR	330	150	36	36	LINEA (32) DERIVACION (32) Tol. ± 1.5mm
PTAC-795	795-900 ACSR	360	160	50	50	LINEA (43) DERIVACION (43) Tol. ± 1.5mm
PTAC-1113	1113 ACSR	360	160	54	52	LINEA (47) DERIVACION (44) Tol. ± 1.5mm

Conector "T" a compresion para cable 477-795-900-1113 ACSR/AS a placa 4N tapa deslizable

NMX-J-170-ANCE Aluminio extruido Acero galv. por inmersión en caliente

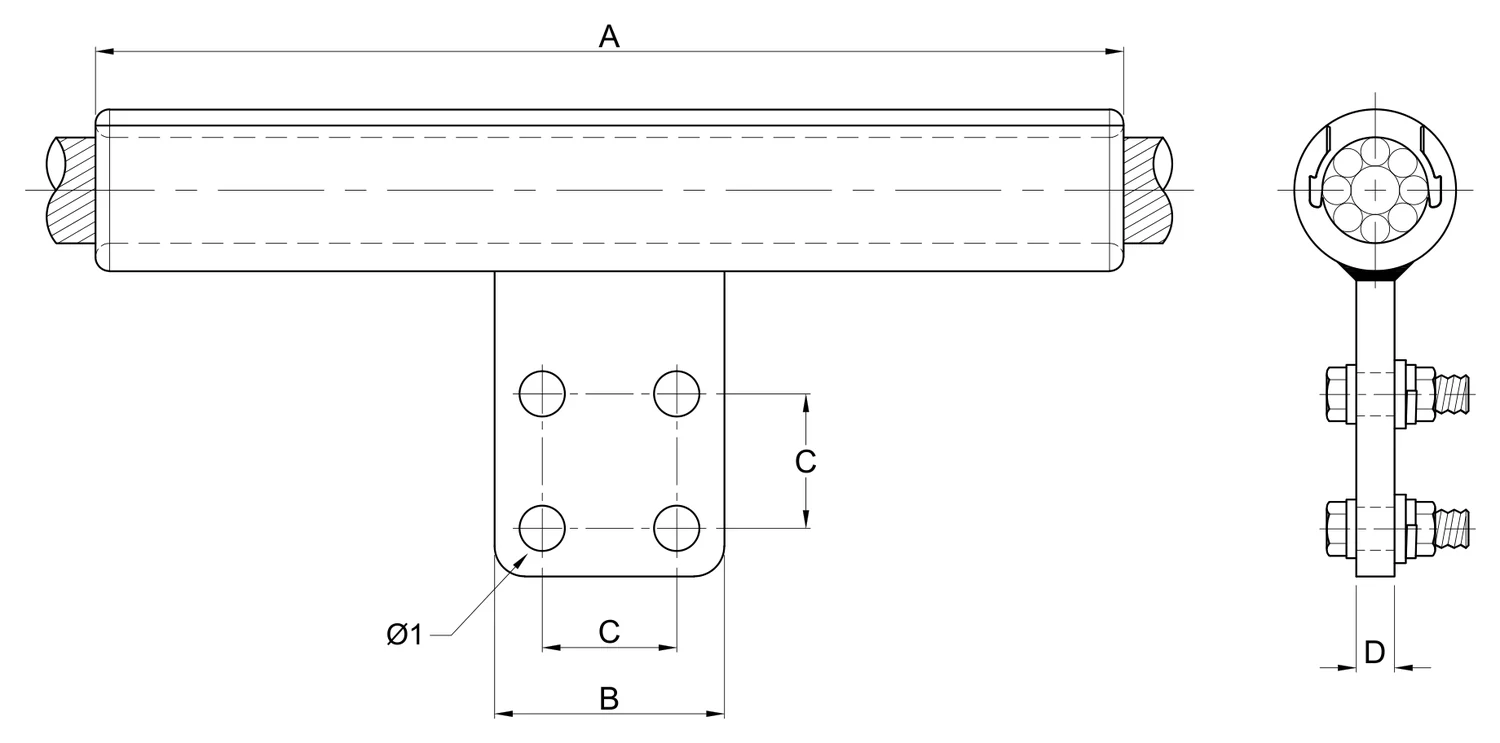

Plano 2D — Conector "T" a compresion para cable 477-795-900-1113 ACSR/AS a placa 4N tapa deslizable

Conector "T" a compresion para cable 477-795-900-1113 ACSR/AS a placa 4N tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO DEL CONDUCTOR	A	B	C	D	Ø1	DADO	DIMENSIONES FINALES COMPRESION
PTAC-477-4N	477 ACSR	330	76	44.5	12.7	14	36	LINEA (32) Tol. ± 1.5mm
PTAC-795-4N	795-900 ACSR	360	76	44.5	12.7	14	50	LINEA (43) Tol. ± 1.5mm
PTAC-1113-4N	1113 ACSR	360	76	44.5	12.7	14	54	LINEA (47) Tol. ± 1.5mm

Conector separador a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm tapa deslizable

NMX-J-170-ANCE Aluminio extruido

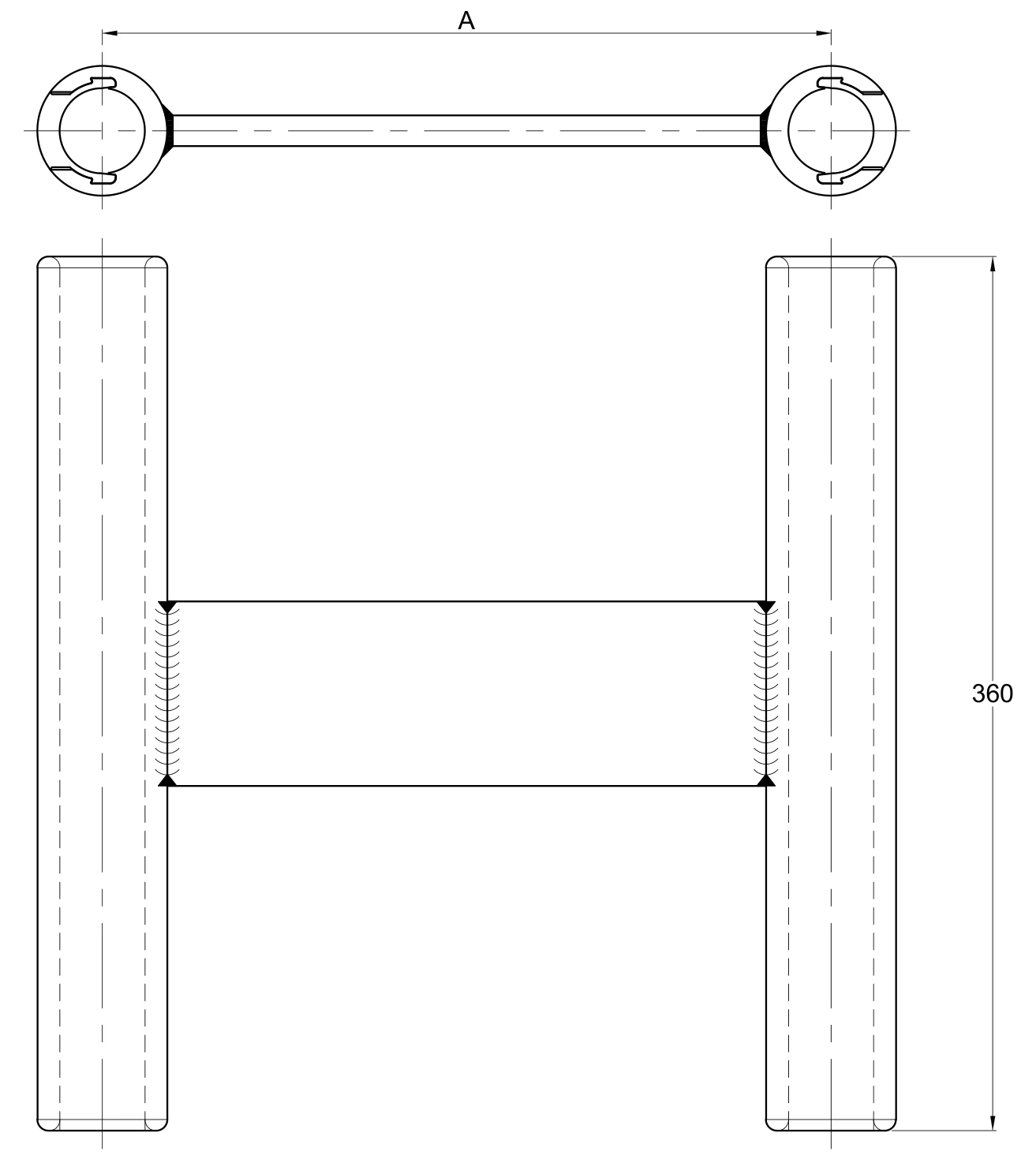

Plano 2D — Conector separador a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm tapa deslizable

Conector separador a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	RANGO	DADO DE COMPRESION	DIM FINAL COMPRESION
	SEPC-200-1113	200	1113	54	47
	SEPC-450-1113	450	1113	54	47

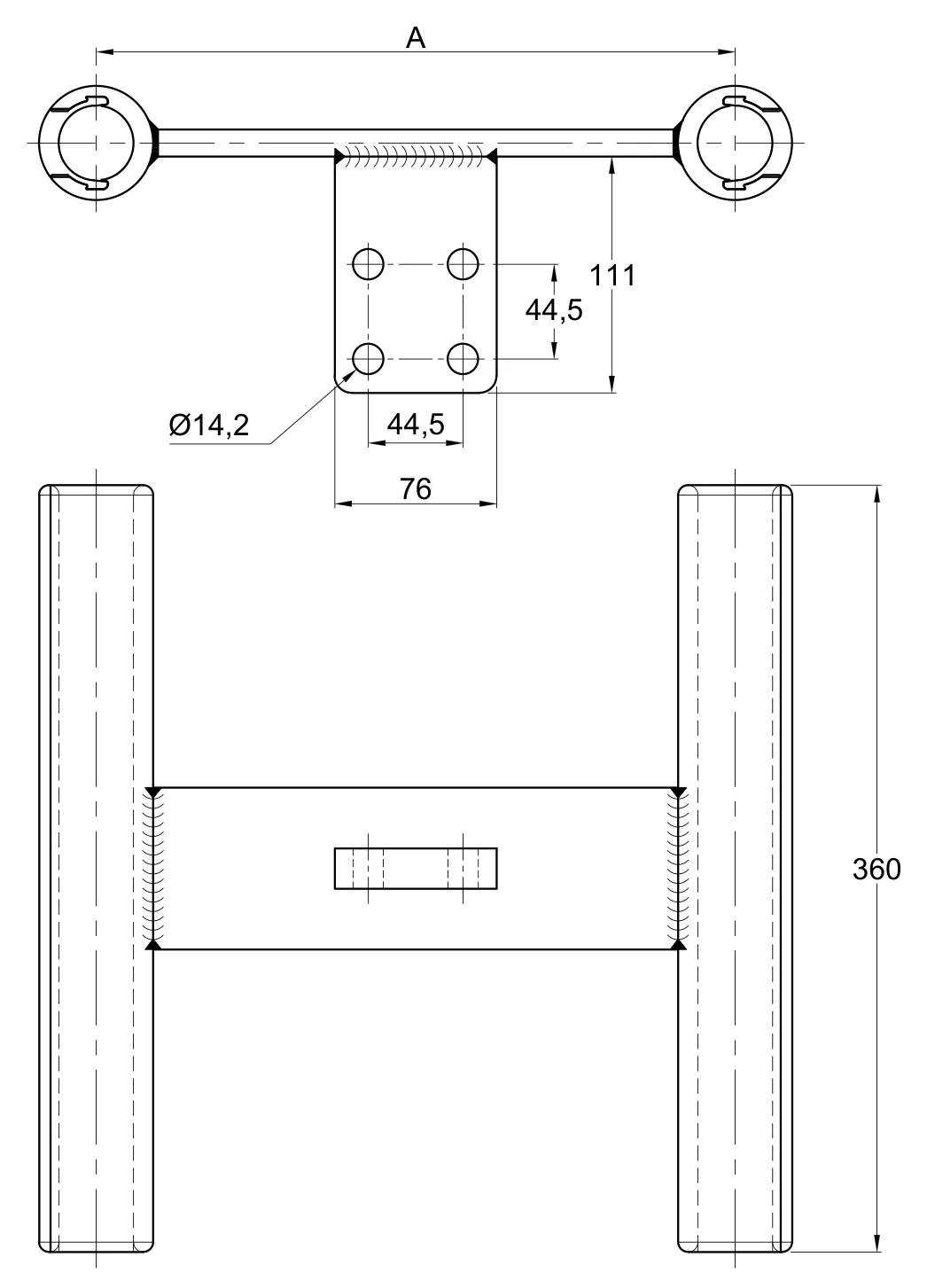

Conector "T" a compresion dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa delizable

NMX-J-170-ANCE Aluminio extruido

Plano 2D — Conector "T" a compresion dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa delizable

Conector "T" a compresion dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa delizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	PLANCHUELA	A	RANGO	DADO DE COMPRESION	DIM FINAL COMPRESION
	SEPC-200-1113-90-4N	4N	200	1113	54	47
	SEPC-450-1113-90-4N	4N	450	1113	54	47

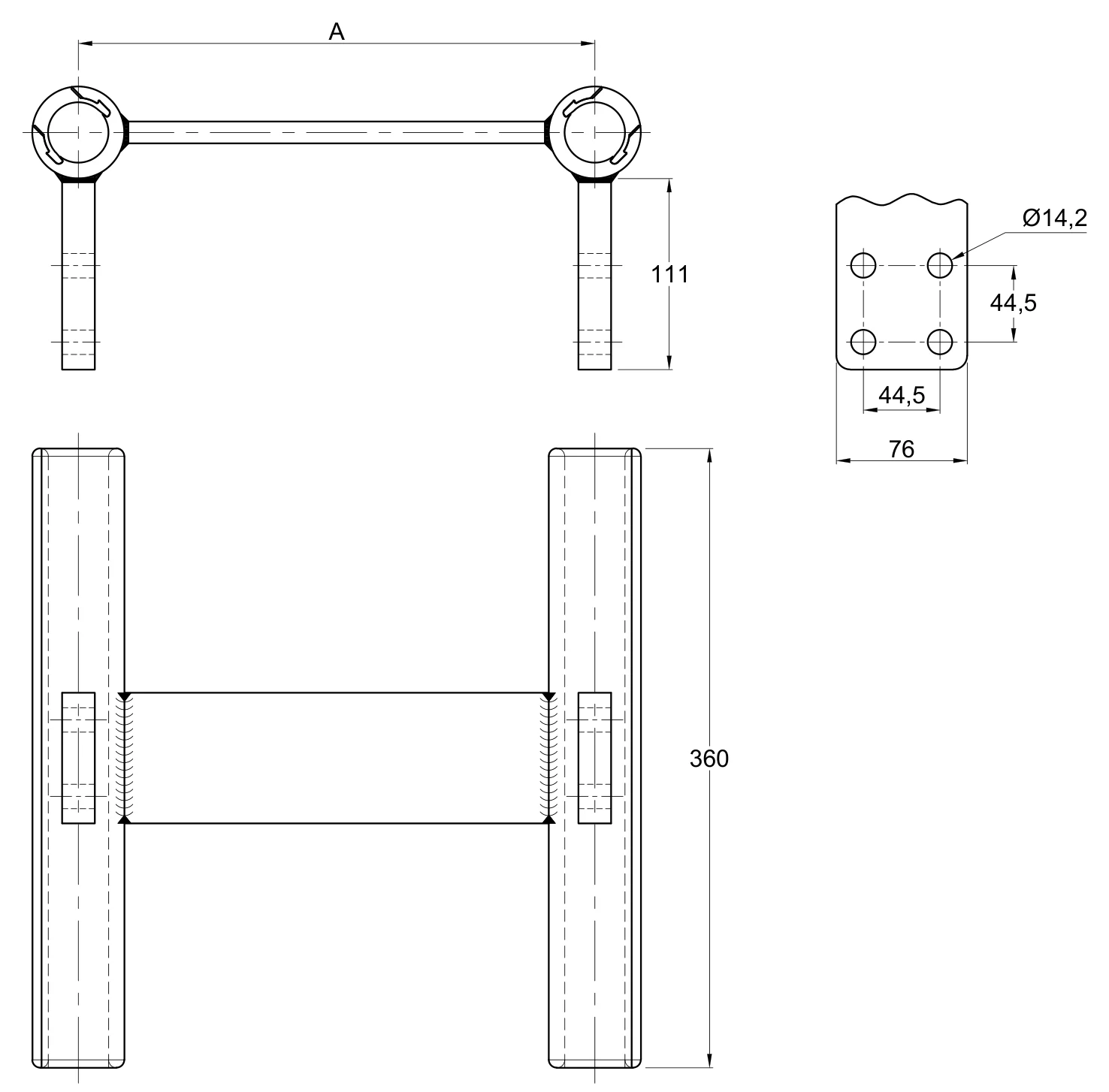

Conector "T" a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a doble placa 4N tapa deslizable

NMX-J-170-ANCE Aluminio extruido

Plano 2D — Conector "T" a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a doble placa 4N tapa deslizable

Conector "T" a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a doble placa 4N tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	RANGO	DADO DE COMPRESION	DIM FINAL COMPRESION
	SEPC-200-1113-90-4N4	200	1113	54	47
	SEPC-450-1113-90-4N4	450	1113	54	47

Conector "T" a compresión dos cables 1113 ACSR/AS a un cable 1113 ACSR/AS separación de conductores 200 o 450mm tapa deslizable

NMX-J-170-ANCE Aluminio extruido

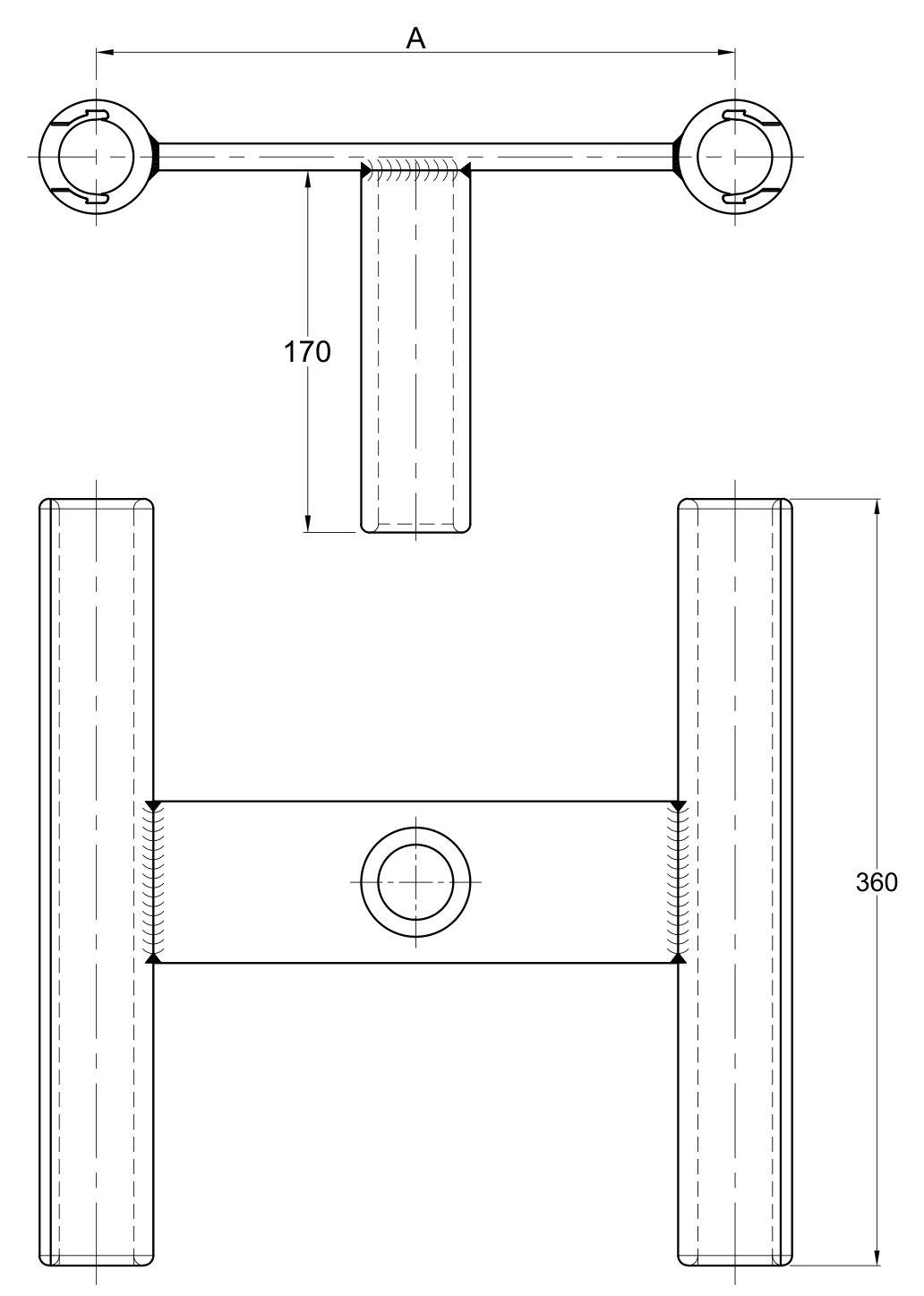

Plano 2D — Conector "T" a compresión dos cables 1113 ACSR/AS a un cable 1113 ACSR/AS separación de conductores 200 o 450mm tapa deslizable

Conector "T" a compresión dos cables 1113 ACSR/AS a un cable 1113 ACSR/AS separación de conductores 200 o 450mm tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	RANGO	DADO DE COMPRESION	DIM FINAL COMPRESION	DADO DE DERIVACIÓN	DIM FINAL COMPRESION
	SEPC-200-1113-1113	200	1113 a 1113	54	47	52	44
	SEPC-450-1113-1113	450	1113 a 1113	54	47	52	44

Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa deslizable

NMX-J-170-ANCE Aluminio extruido

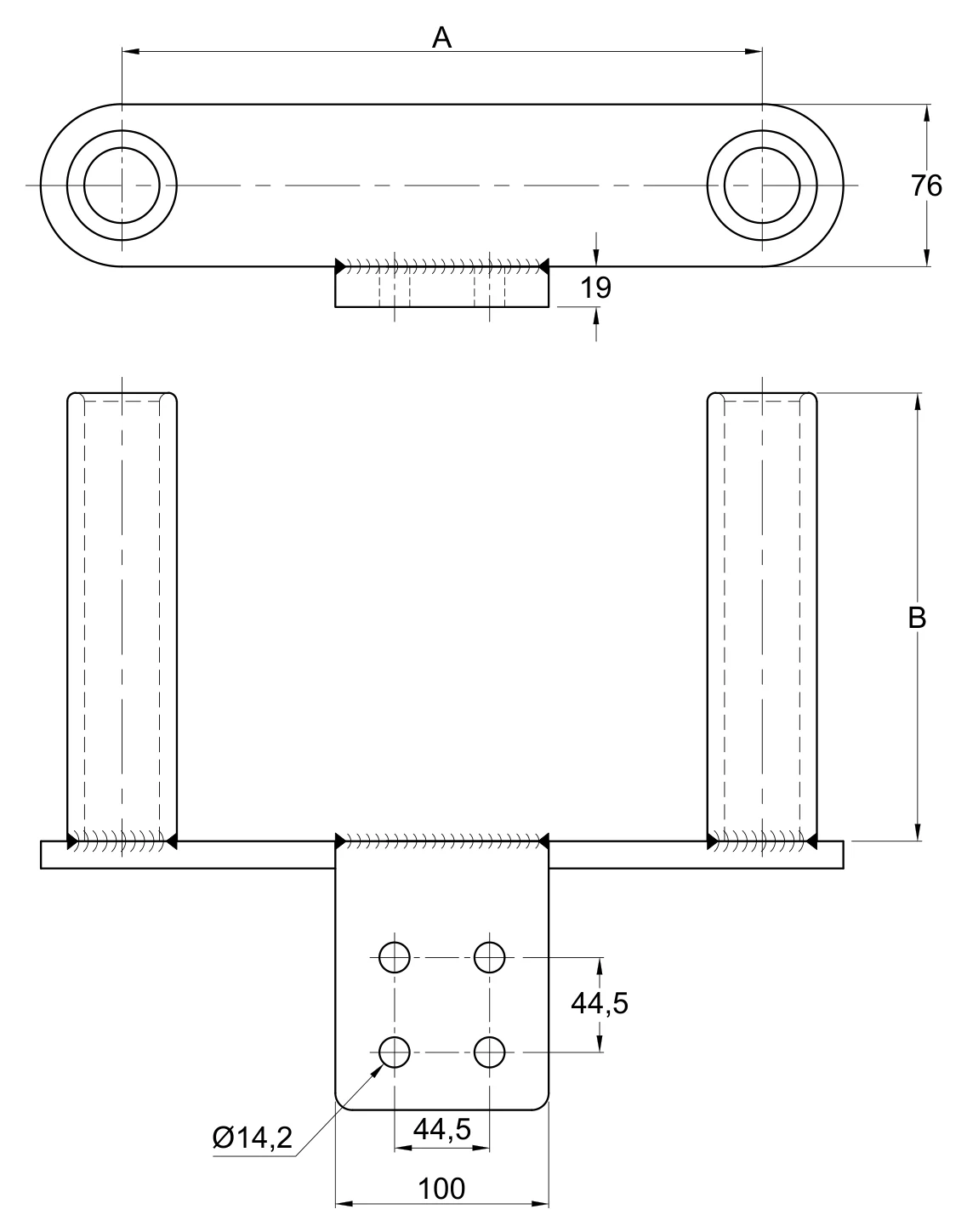

Plano 2D — Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa deslizable

Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N tapa deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	RANGO	DADO DE COMPRESION	DIM. FINAL COMPRESION
PCZA-200-795-4N	200	210	795	50	43
PCZA-450-795-4N	450	210	795	50	43
PCZA-200-1113-4N	200	210	1113	52	44
PCZA-450-1113-4N	450	210	1113	52	44

Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N a 90°

NMX-J-170-ANCE Aluminio extruido

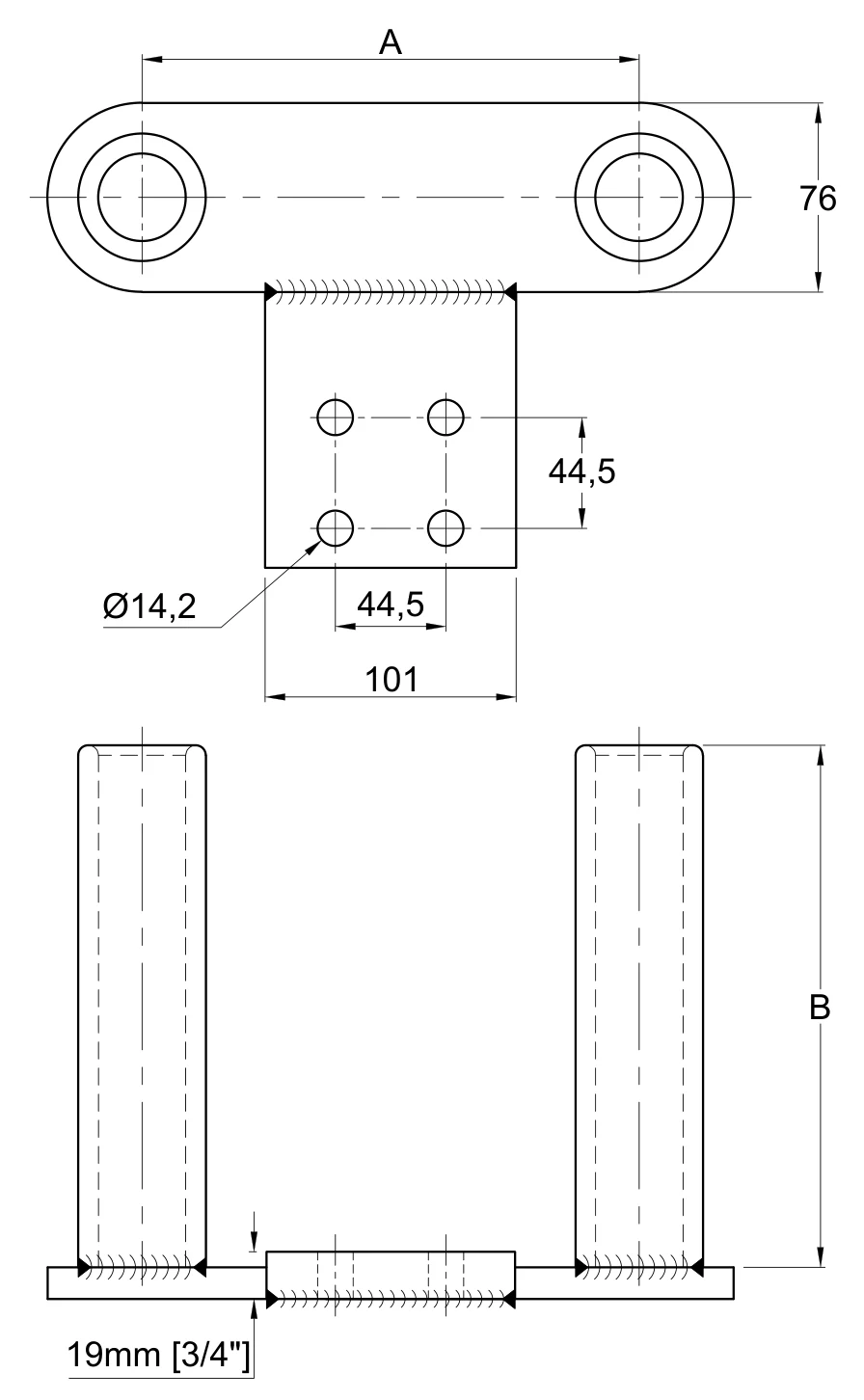

Plano 2D — Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N a 90°

Conector zapata a compresión dos cables 795-1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N a 90° — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	RANGO	DADO DE COMPRESION	DIM FINAL COMPRESION
PCZA-200-795-90-4N	200	210	795 a 795	50	43
PCZA-450-795-90-4N	450	210	795 a 795	50	43
PCZA-200-1113-90-4N	200	210	1113 a 1113	52	44
PCZA-450-1113-90-4N	450	210	1113 a 1113	52	44

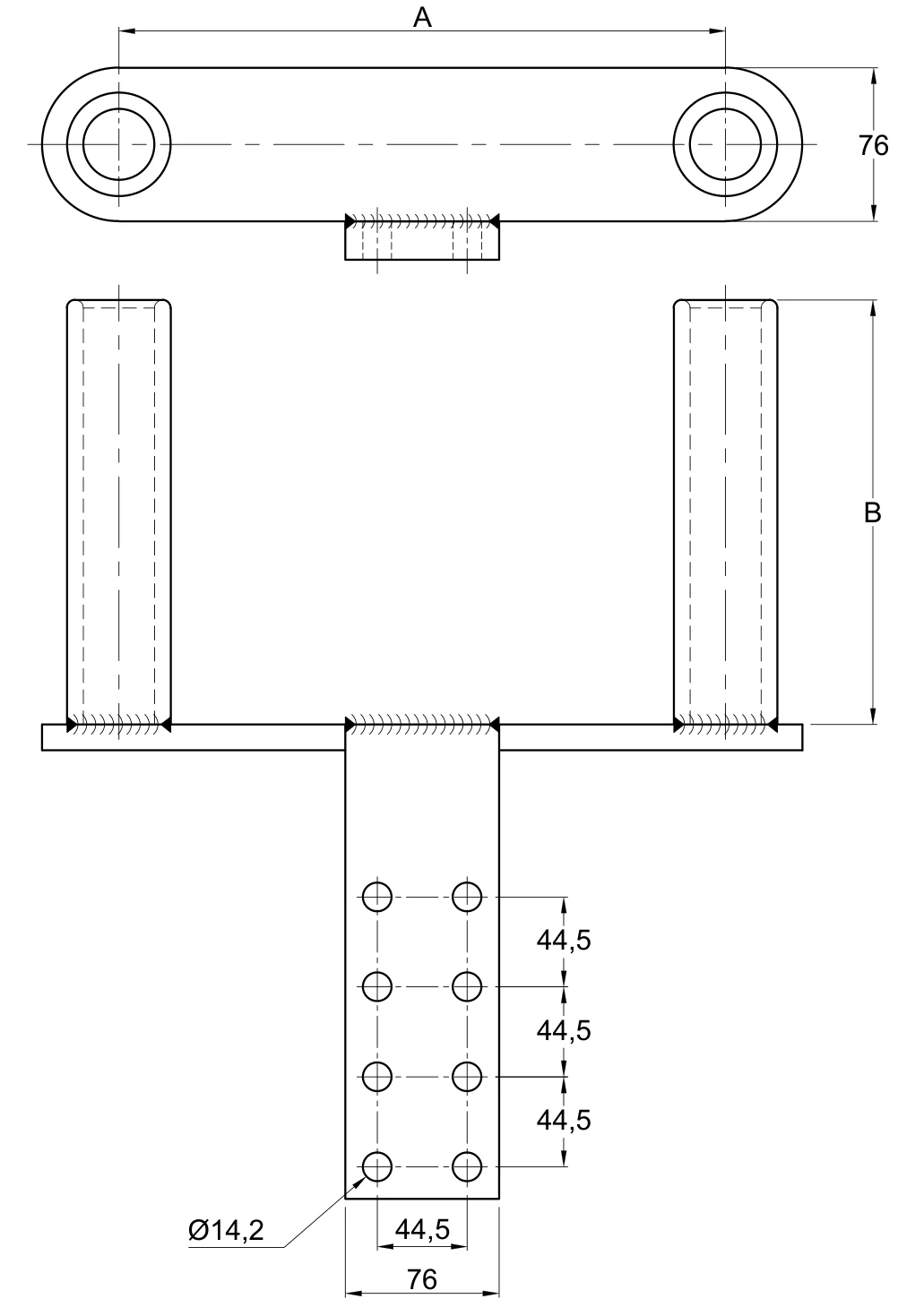

Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N

NMX-J-170-ANCE Aluminio extruido

Plano 2D — Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N

Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	RANGO	DADO DE COMPRESION	DIM. FINAL COMPRESION
	PCZA-200-1113-8N	200	210	1113	52	44
	PCZA-450-1113-8N	450	210	1113	52	44

Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N a 90°

NMX-J-170-ANCE Aluminio extruido

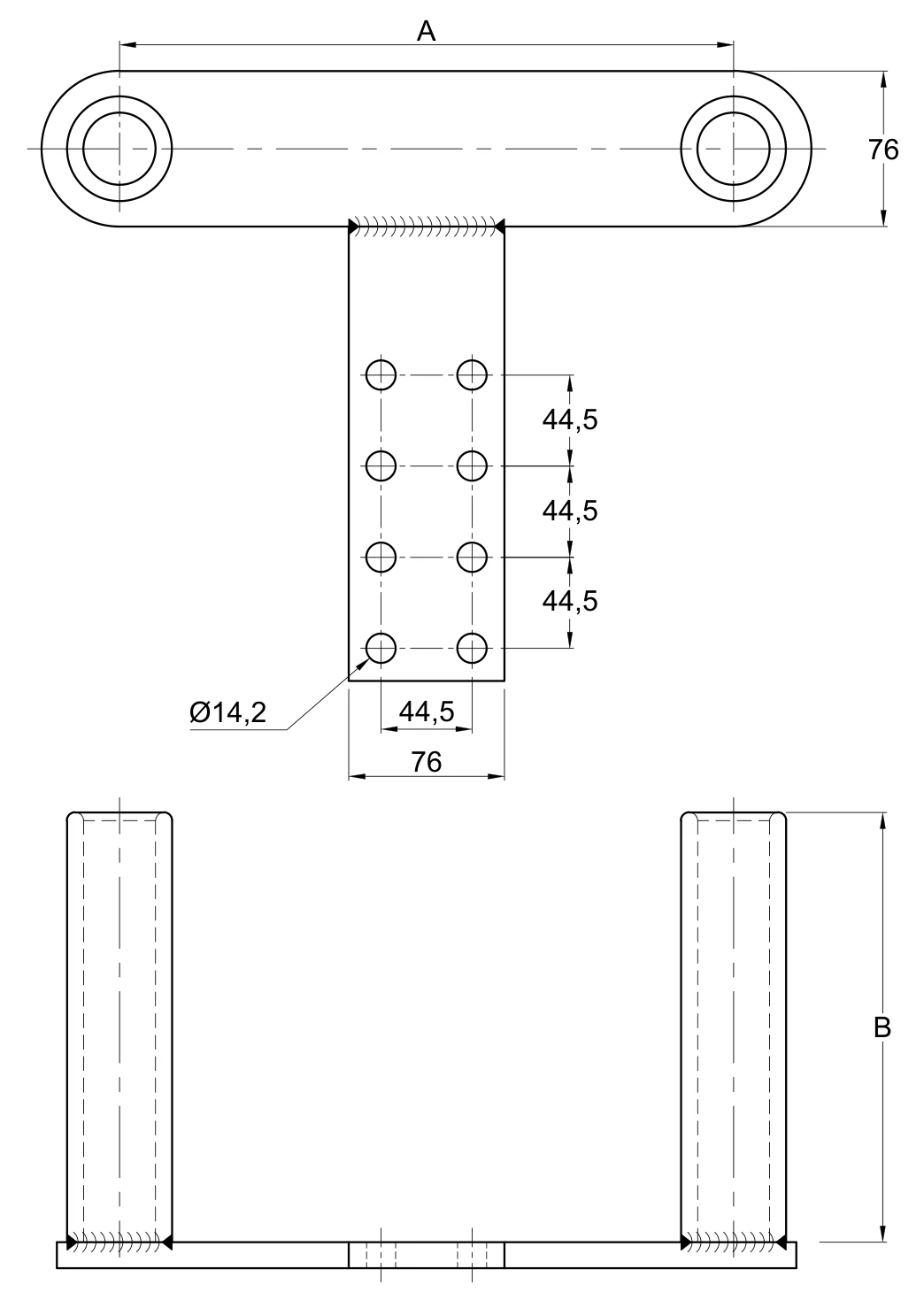

Plano 2D — Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N a 90°

Conector zapata a compresión dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 8N a 90° — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	RANGO	DADO DE COMPRESION	DIM. FINAL COMPRESION
	PCZA-200-1113-90-8N	200	210	1113	52	44
	PCZA-450-1113-90-8N	450	210	1113	52	44

Conector mecánico derivador un cable 795-1113 ACSR/AS a unión compresión cable 795-1113 ACSR/AS EAT

NMX-J-170-ANCE | NMX-J-395-ANCE Aleación de aluminio. Derivación, Aluminio extruido Acero galv. por inmersión en caliente

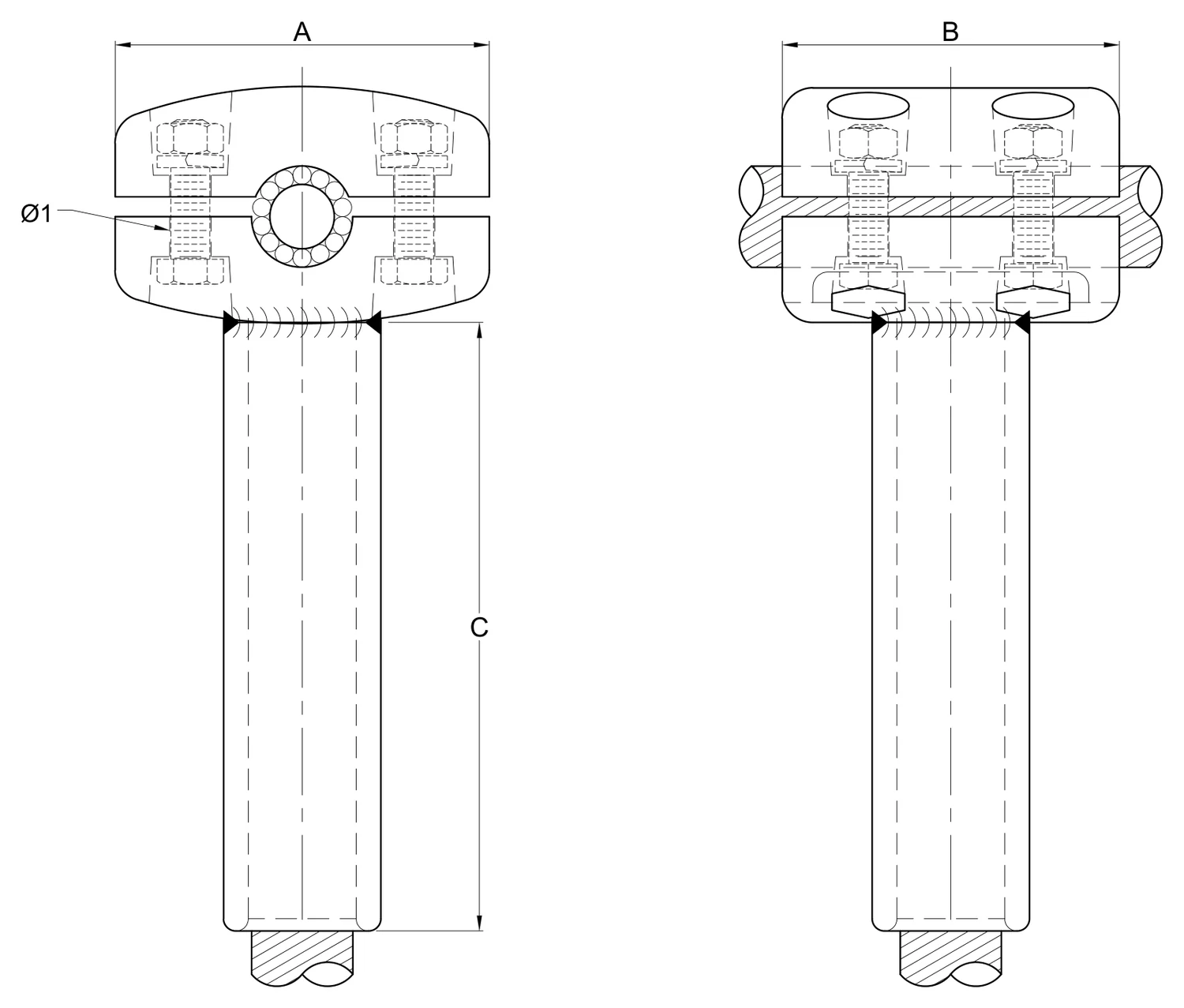

Plano 2D — Conector mecánico derivador un cable 795-1113 ACSR/AS a unión compresión cable 795-1113 ACSR/AS EAT

Conector mecánico derivador un cable 795-1113 ACSR/AS a unión compresión cable 795-1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	A	B	C	Ø1	DADO DE COMPRESION	DIM. FINAL COMPRESION
	PMDCA-795-EAT	795	122	110	200	12.7	50	43
	PMDCA-1113-EAT	1113	122	110	200	12.7	52	44

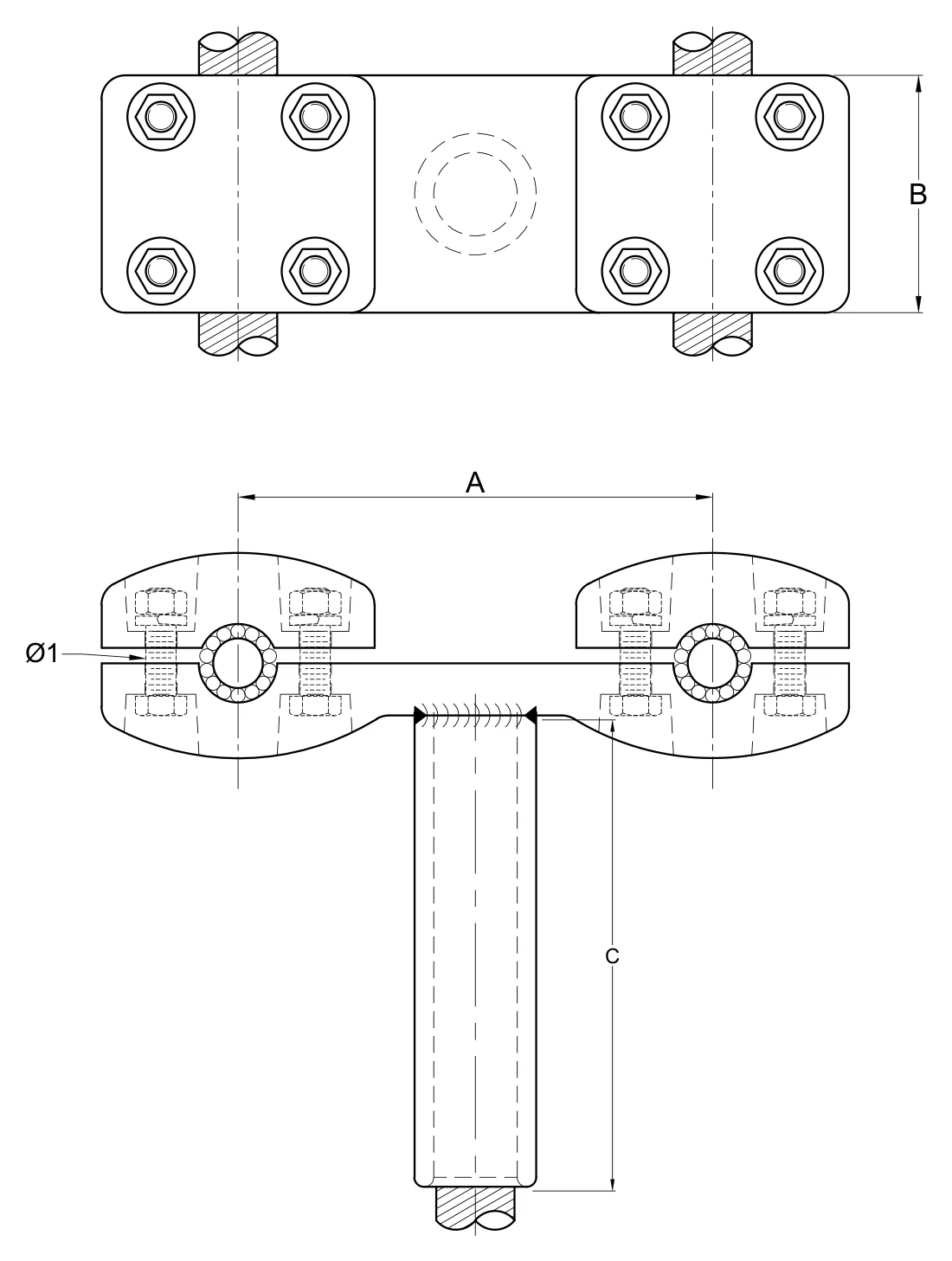

Conector derivador dos cables 1113 a unión compresión un cable 1113 ACSR/AS separación de conductores 200 o 450 mm EAT

NMX-J-170-ANCE Aleación de aluminio Derivación, Aluminio extruido Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector derivador dos cables 1113 a unión compresión un cable 1113 ACSR/AS separación de conductores 200 o 450 mm EAT

Conector derivador dos cables 1113 a unión compresión un cable 1113 ACSR/AS separación de conductores 200 o 450 mm EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	A	B	C	Ø1	DADO DE COMPRESIÓN	DIM. FINAL COMPRESIÓN
	PMDCA-200-1113-EAT	1113	200	114	200	12.7	50	44
	PMDCA-450-1113-EAT	1113	450	114	200	12.7	52	44

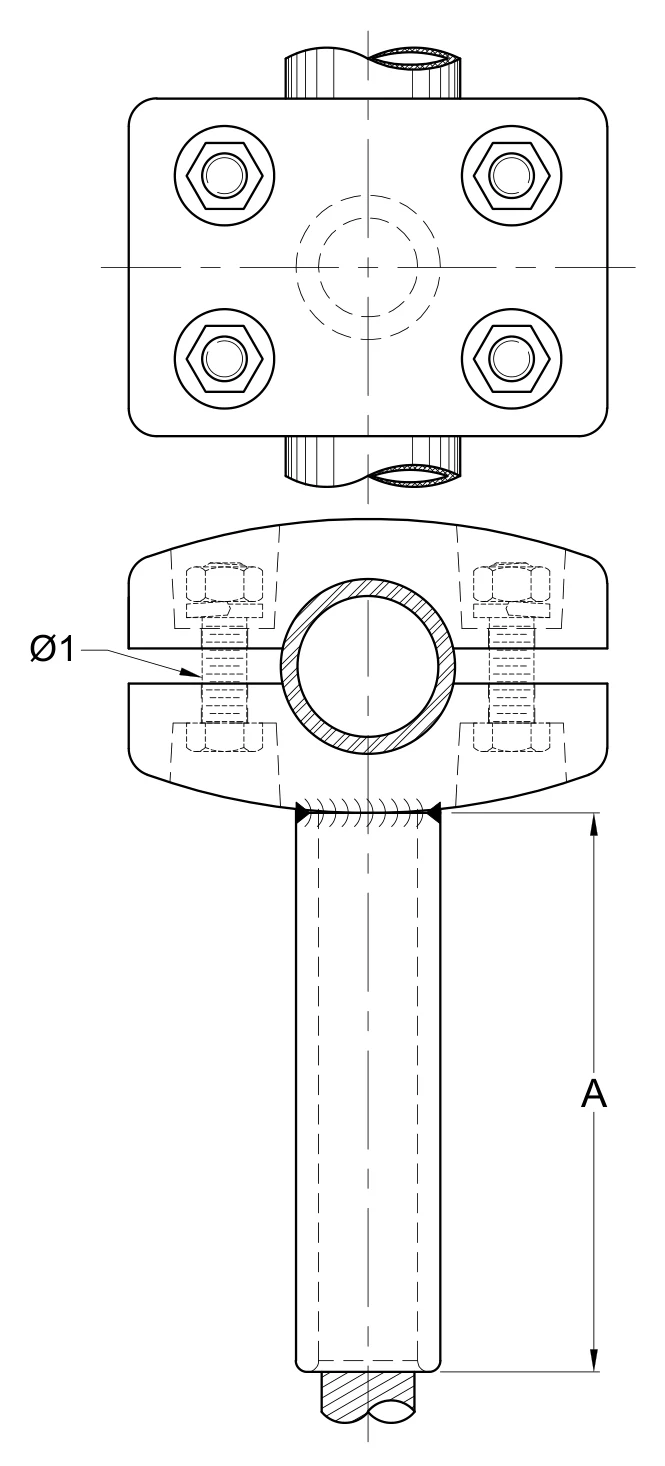

Conector derivador un tubo IPS a unión compresión cable 1113 ACSR/AS EAT

NMX-J-170-ANCE Aleación de aluminio Derivación, Aluminio extruido Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector derivador un tubo IPS a unión compresión cable 1113 ACSR/AS EAT

Conector derivador un tubo IPS a unión compresión cable 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	CABLE AL ACSR/AS	A	Ø1	DADO DE COMPRESIÓN	DIM. FINAL COMPRESIÓN
PMDCA-2-1113-EAT	2	1113	200	15.9	52	44
PMDCA-212-1113-EAT	2 1/2	1113	200	15.9	52	44
PMDCA-3-1113-EAT	3	1113	200	15.9	52	44
PMDCA-312-1113-EAT	3 1/2	1113	200	15.9	52	44
PMDCA-4-1113-EAT	4	1113	200	15.9	52	44
PMDCA-412-1113-EAT	4 1/2	1113	200	15.9	52	44
PMDCA-5-1113-EAT	5	1113	200	15.9	52	44
PMDCA-6-1113-EAT	6	1113	200	15.9	52	44

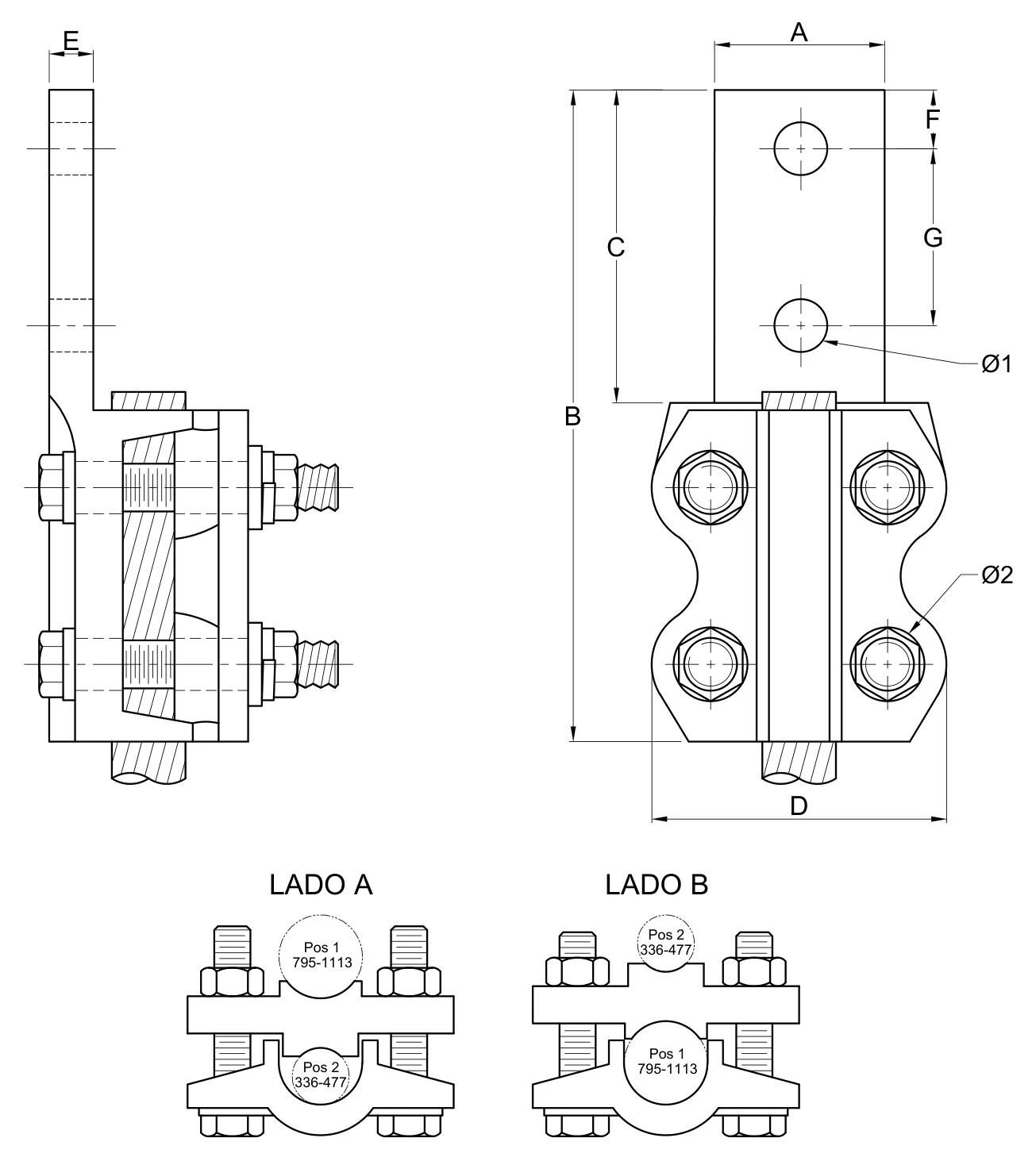

Conector mecánico terminal zapata 2 NEMA

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector mecánico terminal zapata 2 NEMA

Conector mecánico terminal zapata 2 NEMA — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO:	CABLE AL - ACSR	PLANCHUELA	A	B	C	D	E	F	G	Ø1	Ø2
	PMZA-1113-2N	LADO A 336 - 477 LADO B 795 - 1113	2 NEMA	67	180	76	81	12	16	44.5	14.2	12.7

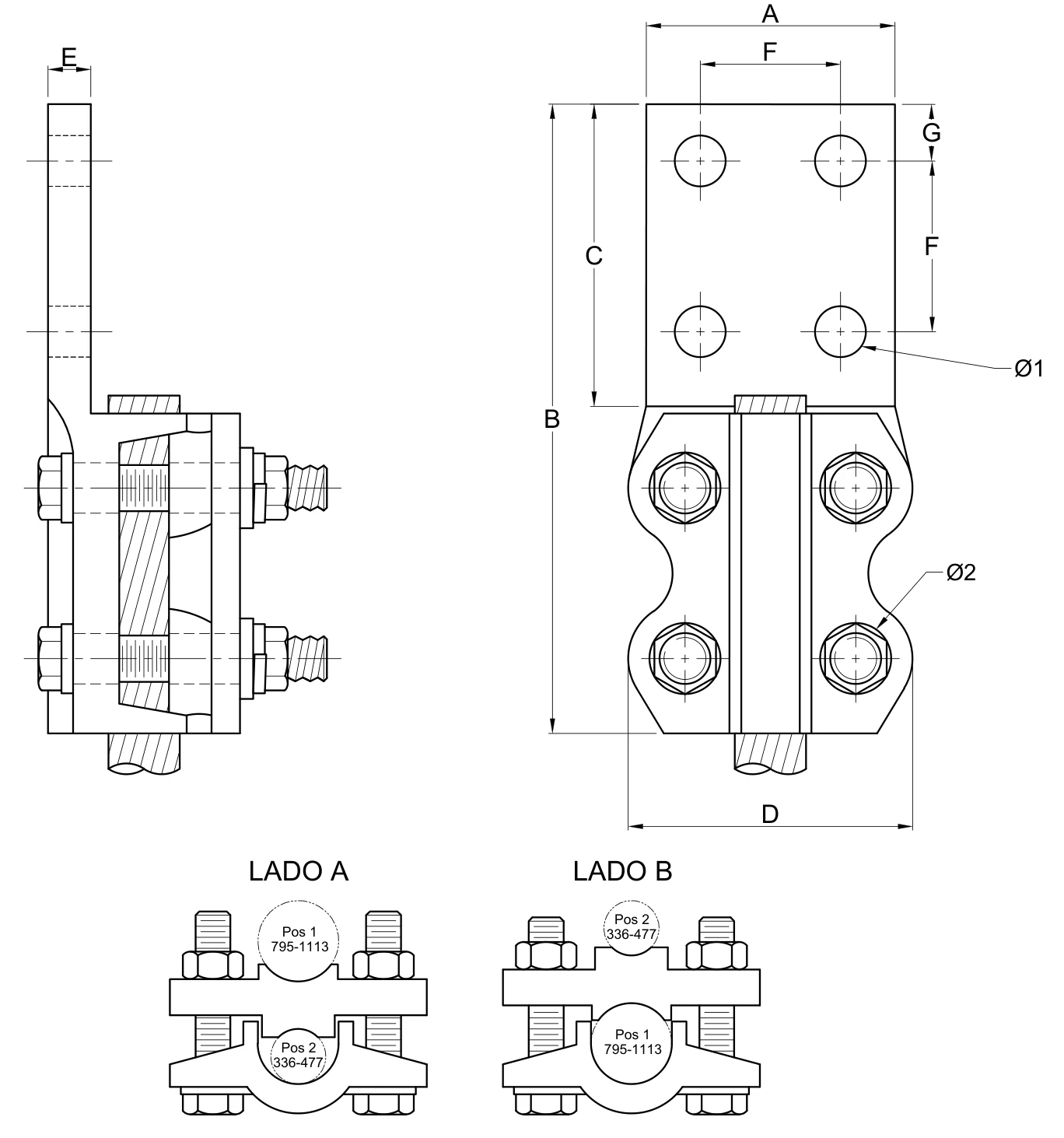

Conector mecánico terminal zapata 4 NEMA

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector mecánico terminal zapata 4 NEMA

Conector mecánico terminal zapata 4 NEMA — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO:	CABLE AL - ACSR	PLANCHUELA	A	B	C	D	E	F	G	Ø1	Ø2
	PMZA-1113-4N	LADO A 336 - 477 LADO B 795 - 1113	4 NEMA	76	182	76	81	12	44.5	16	14.2	12.7

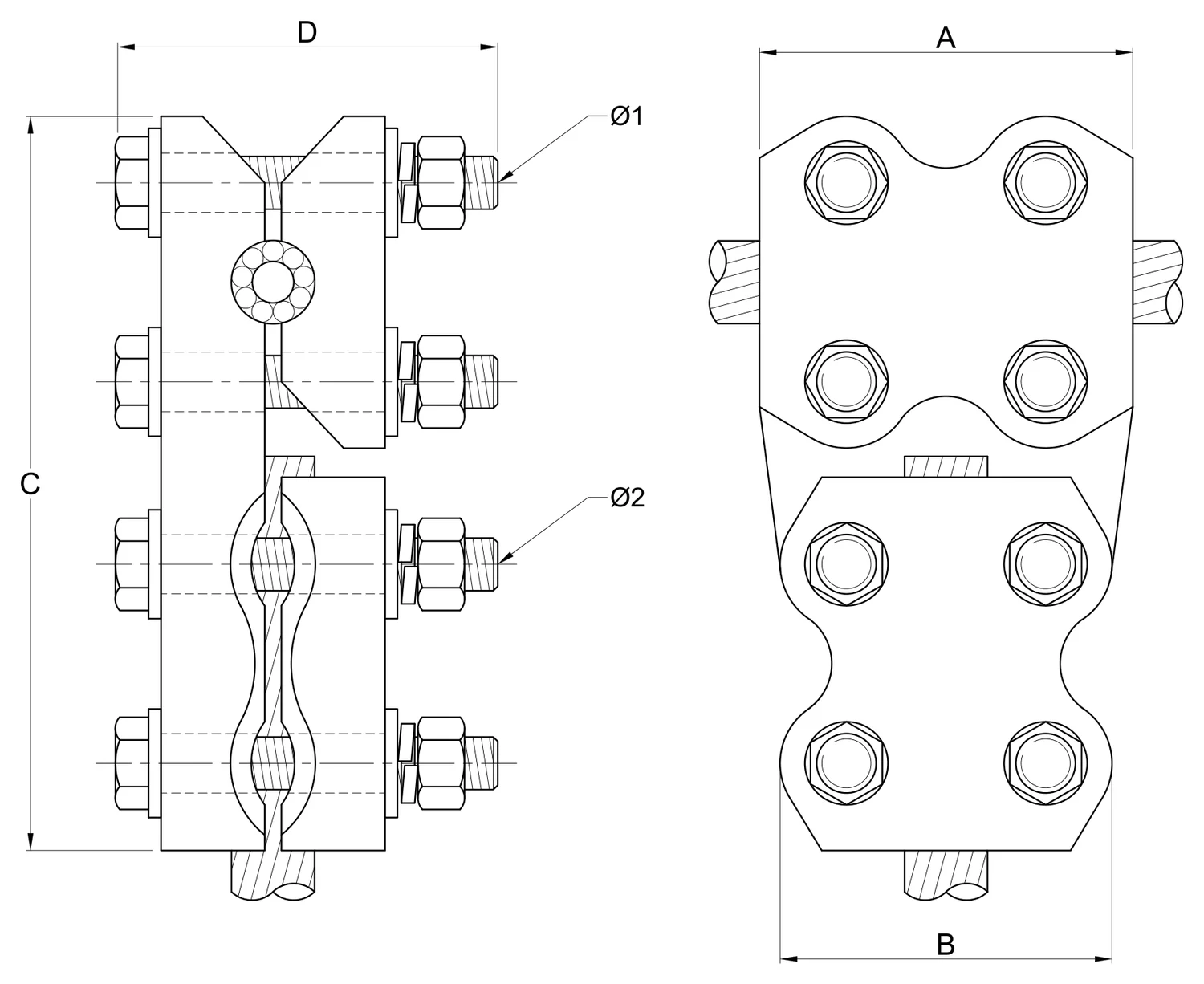

Conector mecánico tipo "T"

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Conector mecánico tipo "T" — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CALIBRE DE LOS CABLES LINEA AL- ACSR	CALIBRE DE LOS CABLES DERIVACION AL- ACSR	A	B	C	D	Ø1	Ø2
PMTA- 477	336 - 477	336 - 477	86	70	167	86	12.7	12.7
PMTA -795	795 - 900	795 - 900	93	80	187	93	12.7	12.7
PMTA -1113	715 -1113	715 -1113	95	81	185	91	12.7	12.7

Conector zapata recta mecánica cable 1113 ACSR/AS a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

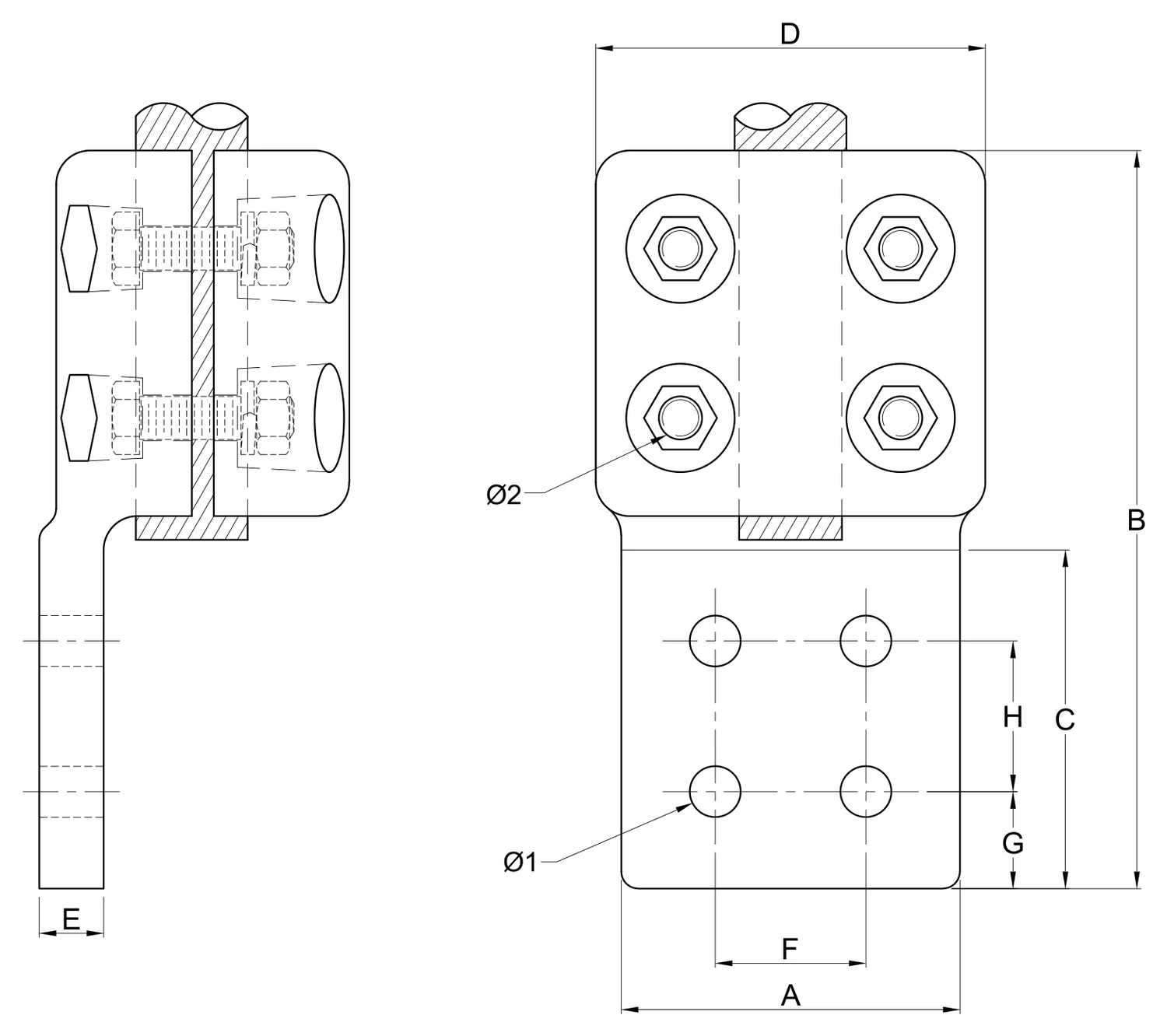

Plano 2D — Conector zapata recta mecánica cable 1113 ACSR/AS a placa 4N EAT

Conector zapata recta mecánica cable 1113 ACSR/AS a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMZA-1113-4N-EAT	795-1113	NEMA 4	101.7	218	101.7	114	15	44.5	28.6	44.5	14.2	12.7

Conector zapata a 90° mecánica cable 795-1113 ACSR/AS a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

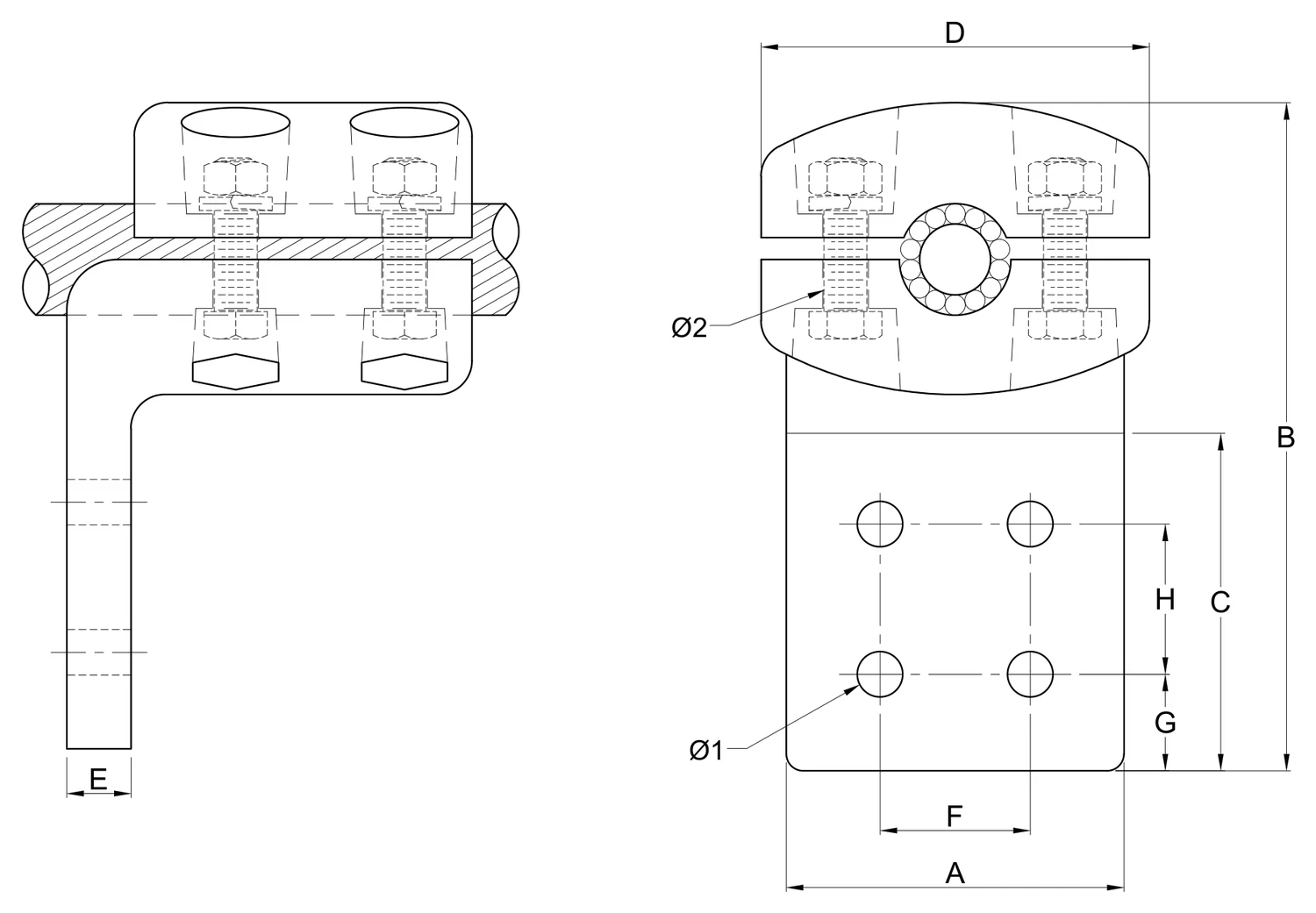

Plano 2D — Conector zapata a 90° mecánica cable 795-1113 ACSR/AS a placa 4N EAT

Conector zapata a 90° mecánica cable 795-1113 ACSR/AS a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMZA-1113-90-4N-EAT	795-1113	NEMA 4	101.7	182	101.7	114	15	44.5	28.6	44.5	14.2	12.7

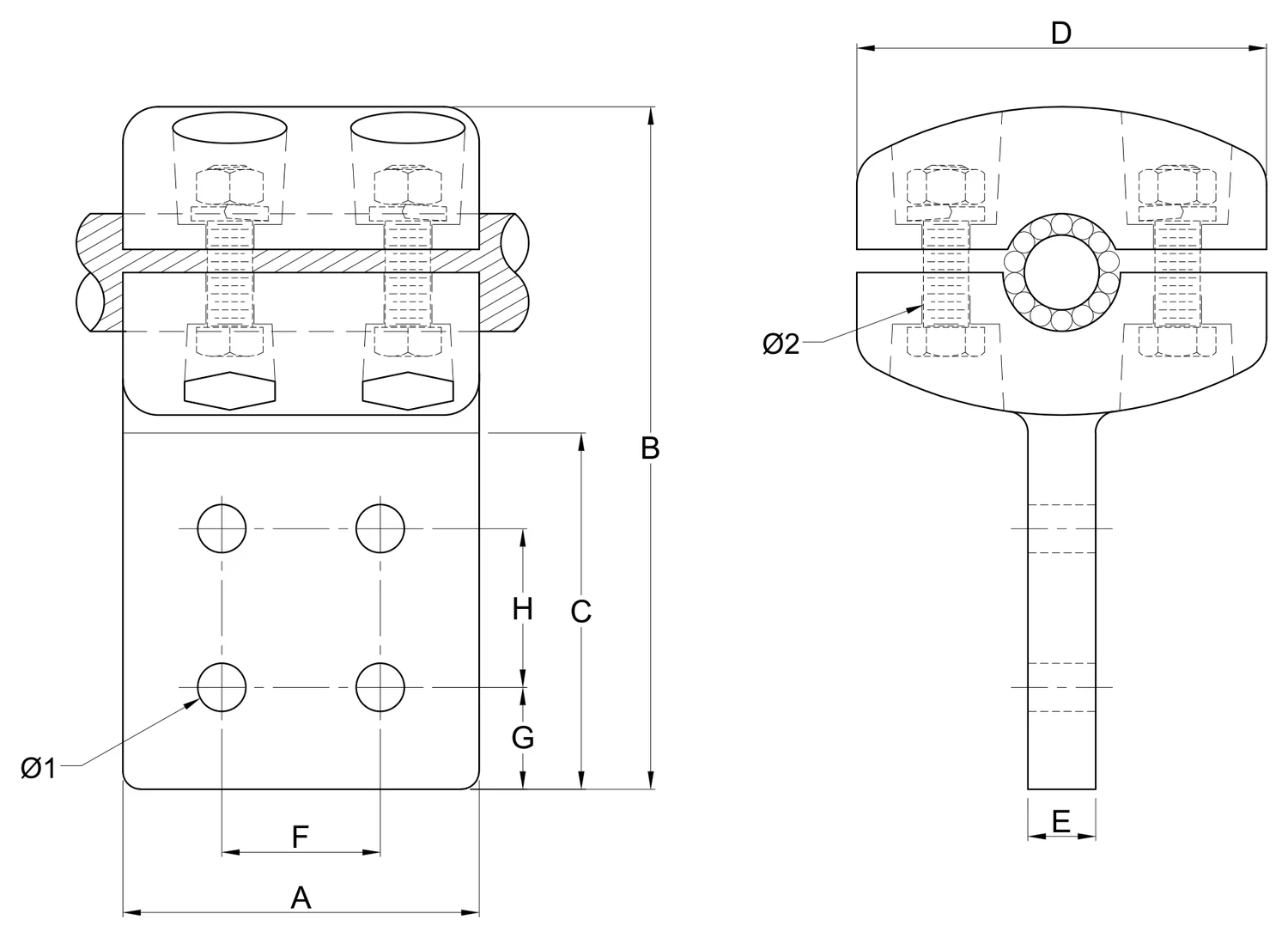

Conector derivador mecánico cable 477-795-1113 ACSR/AS a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector derivador mecánico cable 477-795-1113 ACSR/AS a placa 4N EAT

Conector derivador mecánico cable 477-795-1113 ACSR/AS a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMDA-477-4N-EAT	477	NEMA 4	101.7	193	101.7	114	15	44.5	28.6	44.5	14.2	12.7
	PMDA-1113-4N-EAT	795-1113	NEMA 4	101.7	193	101.7	114	15	44.5	28.6	44.5	14.2	12.7

Conector "T" mecánico cables 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

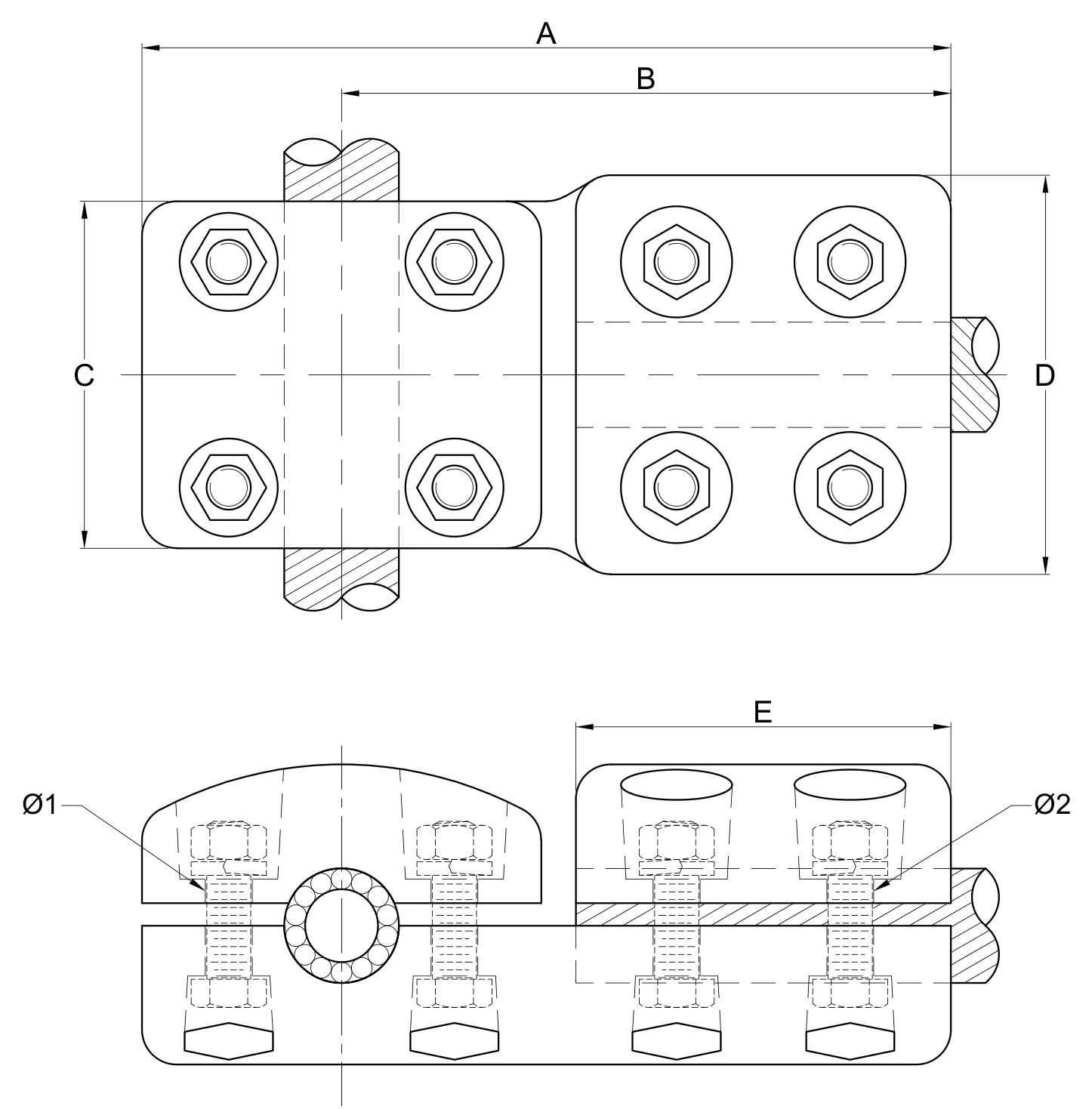

Plano 2D — Conector "T" mecánico cables 1113 ACSR/AS EAT

Conector "T" mecánico cables 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	A	B	C	D	E	Ø1	Ø2
	PMTA-1113-EAT	795-1113	231	170	101	123	101	12.7	12.7

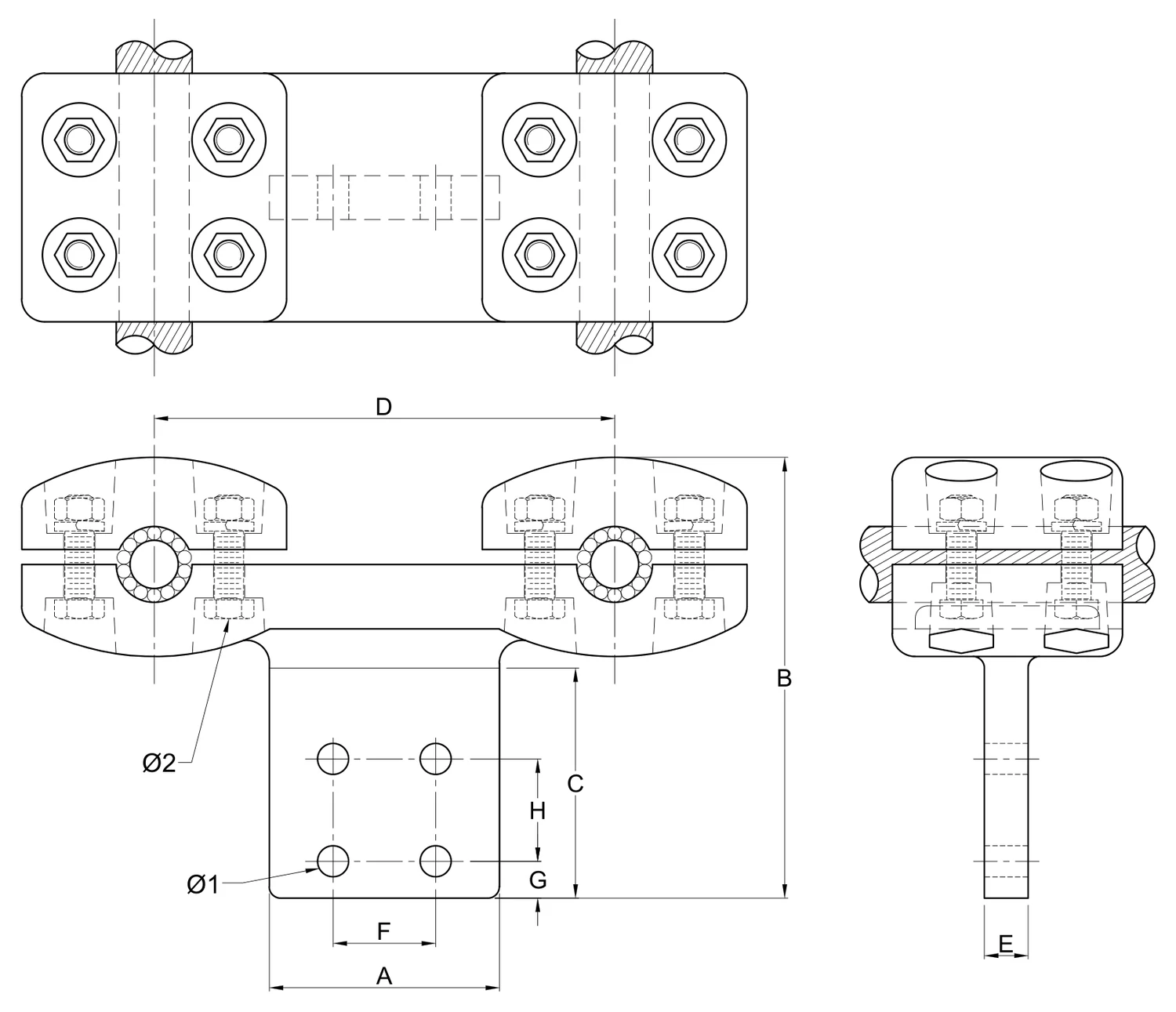

Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

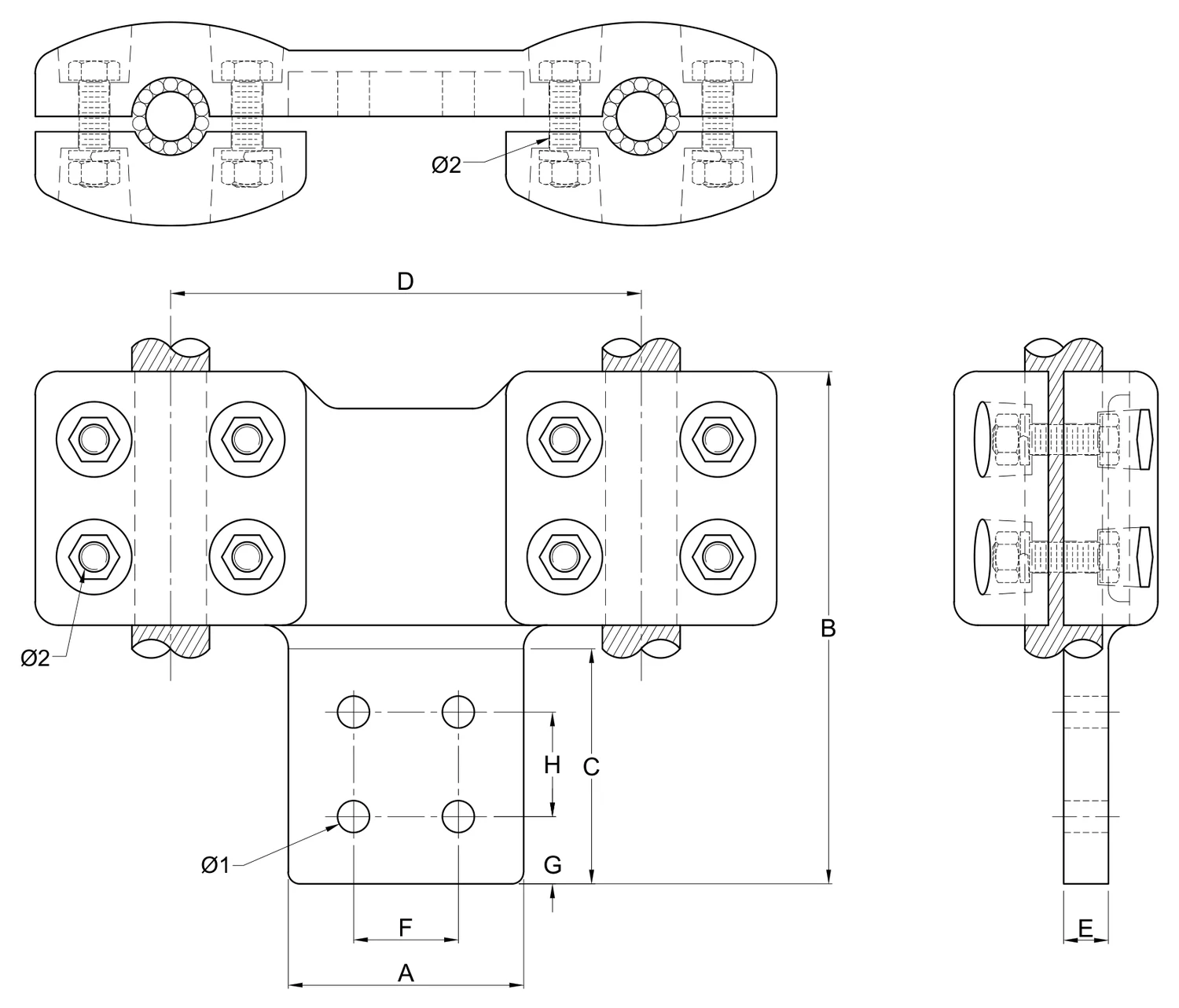

Plano 2D — Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N EAT

Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMZA-200-1113-4N-EAT	1113	NEMA 4	101.7	215	101.7	200	15	44.5	28.6	44.5	14.2	12.7
	PMZA-450-1113-4N-EAT	1113	NEMA 4	101.7	215	101.7	450	15	44.5	28.6	44.5	14.2	12.7

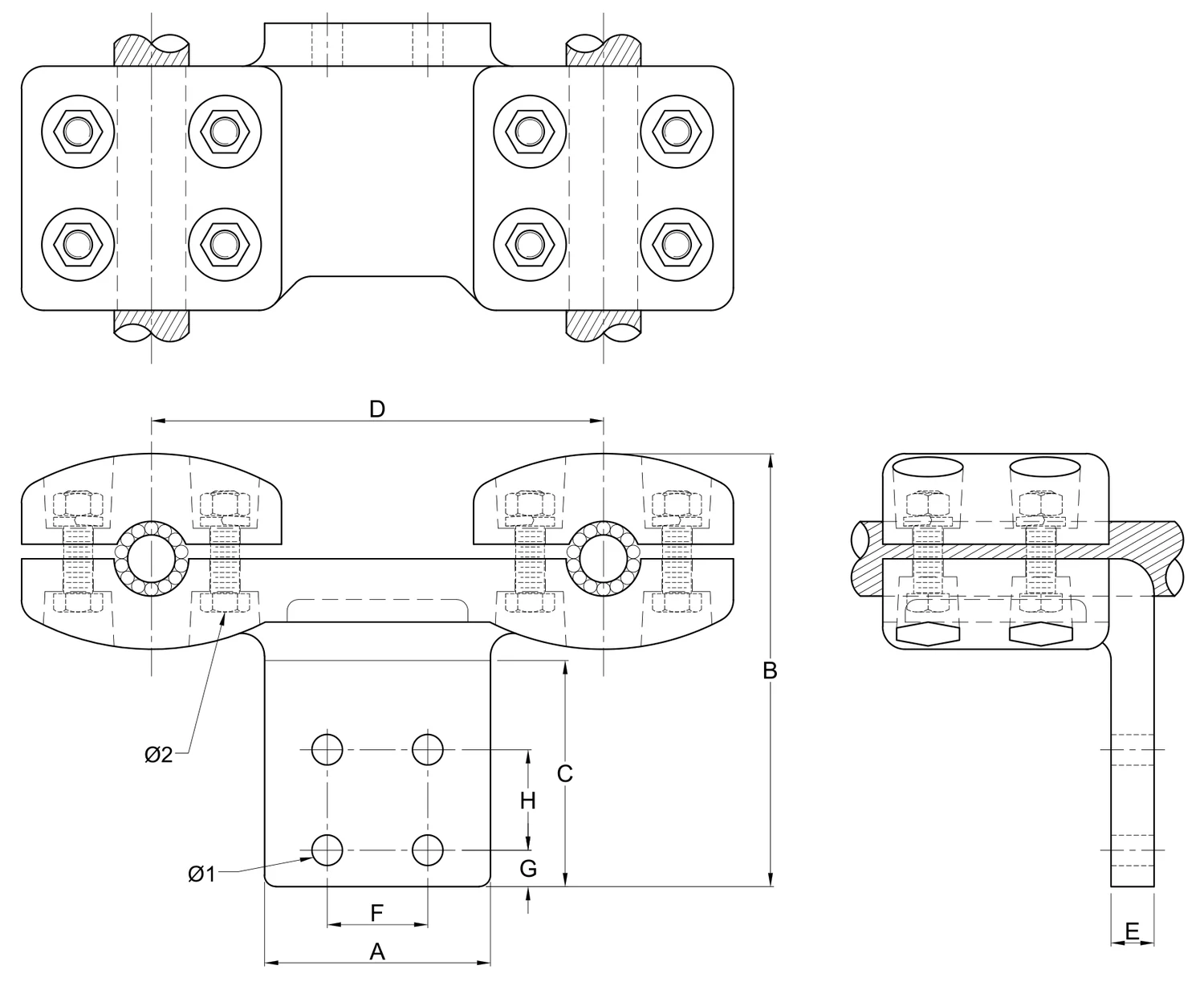

Conector zapata a 90° mecanica dos cables 1113 ACSR/AS separación de conductores de 200 o 450 mm a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector zapata a 90° mecanica dos cables 1113 ACSR/AS separación de conductores de 200 o 450 mm a placa 4N EAT

Conector zapata a 90° mecanica dos cables 1113 ACSR/AS separación de conductores de 200 o 450 mm a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMZA-200-1113-4N-90-EAT	1113	NEMA 4	101.7	215	101.7	200	15	44.5	28.6	44.5	14.2	12.7
	PMZA-450-1113-4N-90-EAT	1113	NEMA 4	101.7	215	101.7	450	15	44.5	28.6	44.5	14.2	12.7

Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 6N EAT 230-400 KV

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

Plano 2D — Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 6N EAT 230-400 KV

Conector zapata recta mecánica dos cables 1113 ACSR/AS separación de conductores 200 o 450 mm a placa 6N EAT 230-400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMZA-200-1113-6N-EAT	1113	NEMA 6	145	215	101.7	200	15	44.5	28.6	44.5	14.2	12.7
	PMZA-450-1113-6N-EAT	1113	NEMA 6	145	215	101.7	450	15	44.5	28.6	44.5	14.2	12.7

Conector "T" mecánico dos cables 1113 ACSR/AS separación de 200 o 450 mm a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

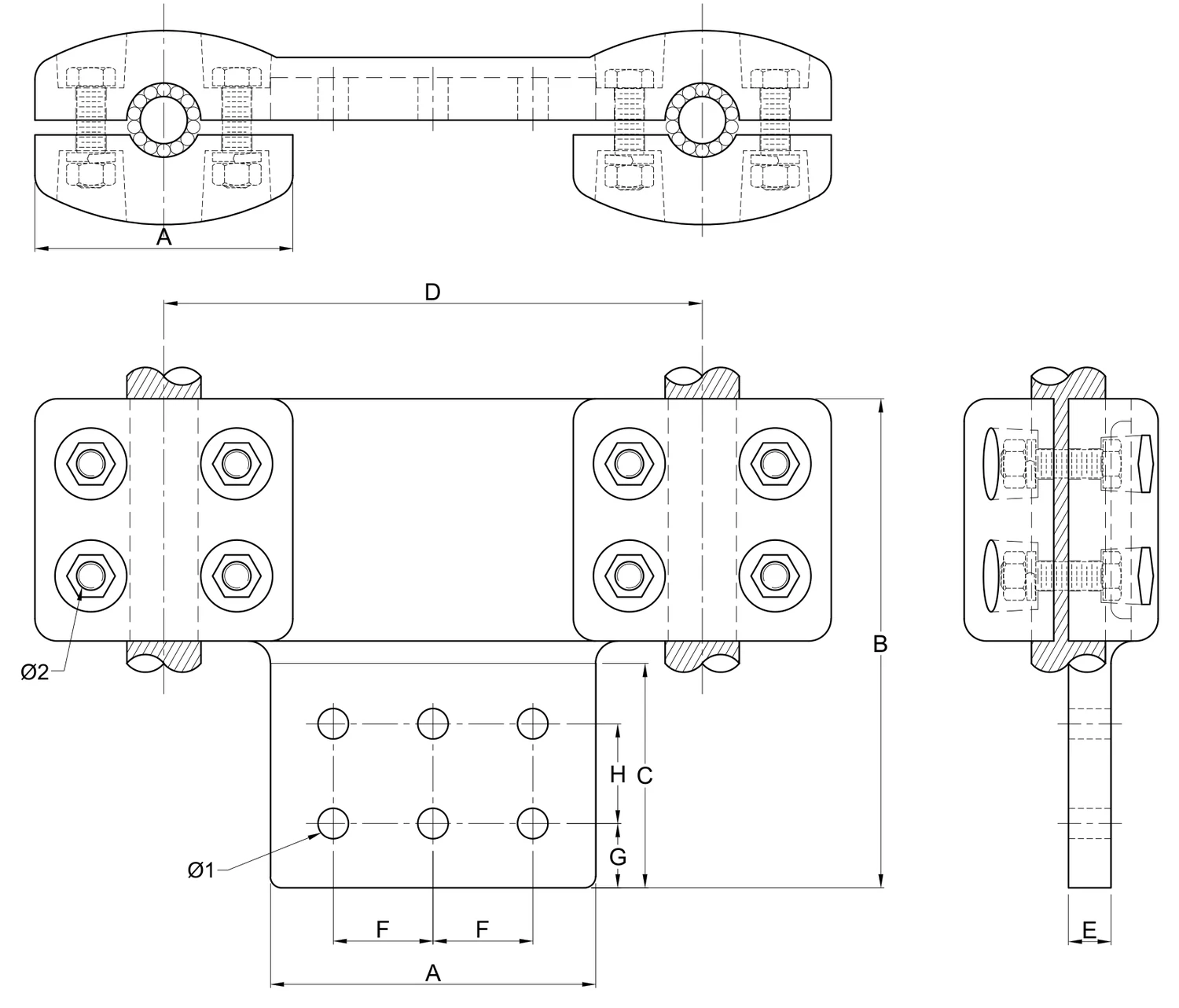

Plano 2D — Conector "T" mecánico dos cables 1113 ACSR/AS separación de 200 o 450 mm a placa 4N EAT

Conector "T" mecánico dos cables 1113 ACSR/AS separación de 200 o 450 mm a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	PLANCHUELA	A	B	C	D	E	F	G	H	Ø1	Ø2
	PMTA-200-1113-4N-EAT	795-1113	NEMA 4	101.7	215	101.7	200	25	44.5	24	44.5	14.2	12.7
	PMTA-450-1113-4N-EAT	795-1113	NEMA 4	101.7	215	101.7	450	25	44.5	24	44.5	14.2	12.7

Conector "T" mecánico dos cables 795-1113 a un cable 795-1113 ACSR/AS separación de conductores 200 o 450 mm

NMX-J-395-ANCE Aleación de aluminio Accesorios, acero galv. por inmersión en caliente

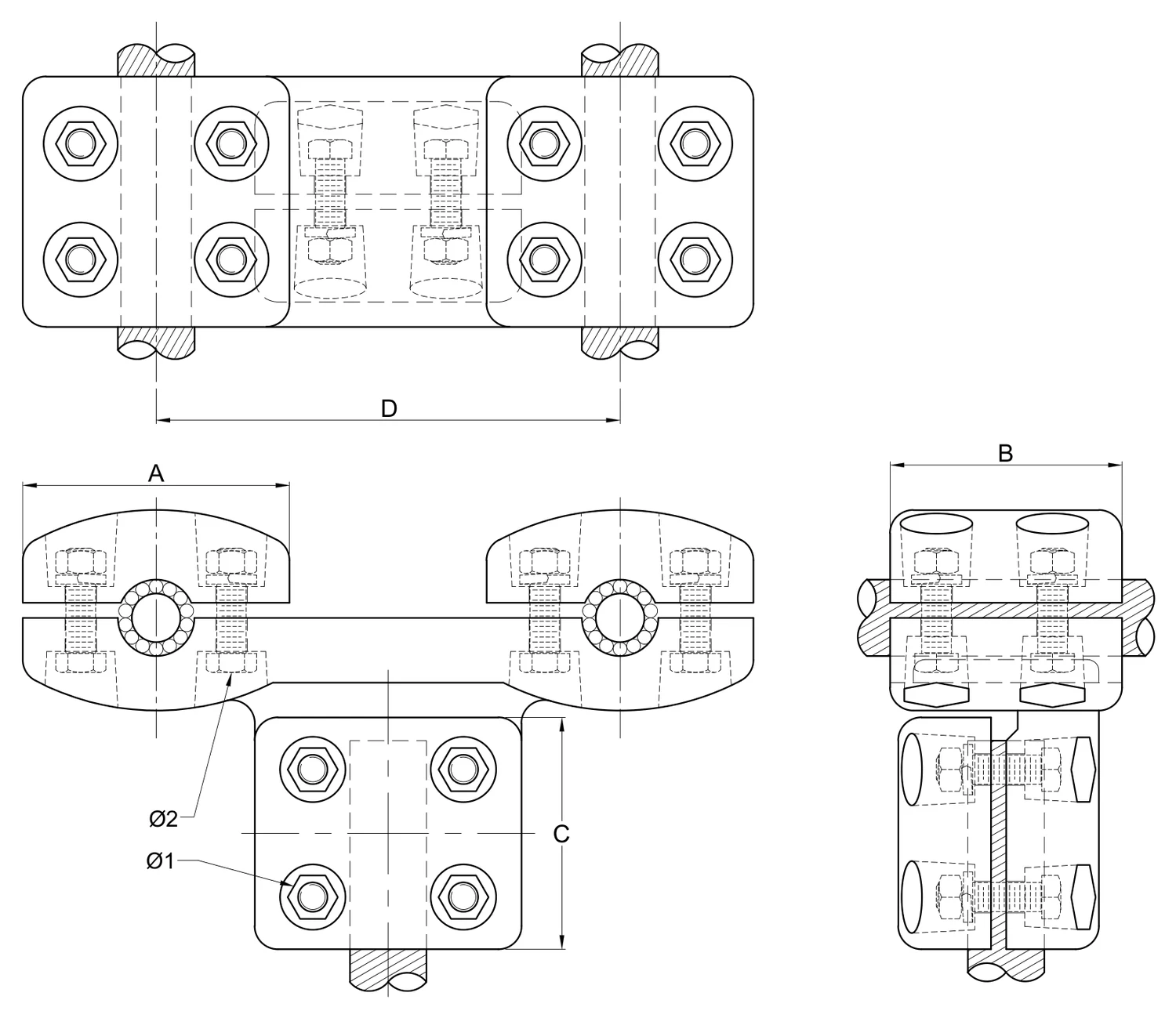

Plano 2D — Conector "T" mecánico dos cables 795-1113 a un cable 795-1113 ACSR/AS separación de conductores 200 o 450 mm

Conector "T" mecánico dos cables 795-1113 a un cable 795-1113 ACSR/AS separación de conductores 200 o 450 mm — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE AL-ACSR/AS	A	B	C	D	Ø1	Ø2
	PMTA-200-1113-EAT	795-1113	112	100	100	200	12.7	12.7
	PMTA-450-1113-EAT	795-1113	112	100	100	450	12.7	12.7

Conector paralelo de cables 477-795-1113 ACSR 400 KV

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

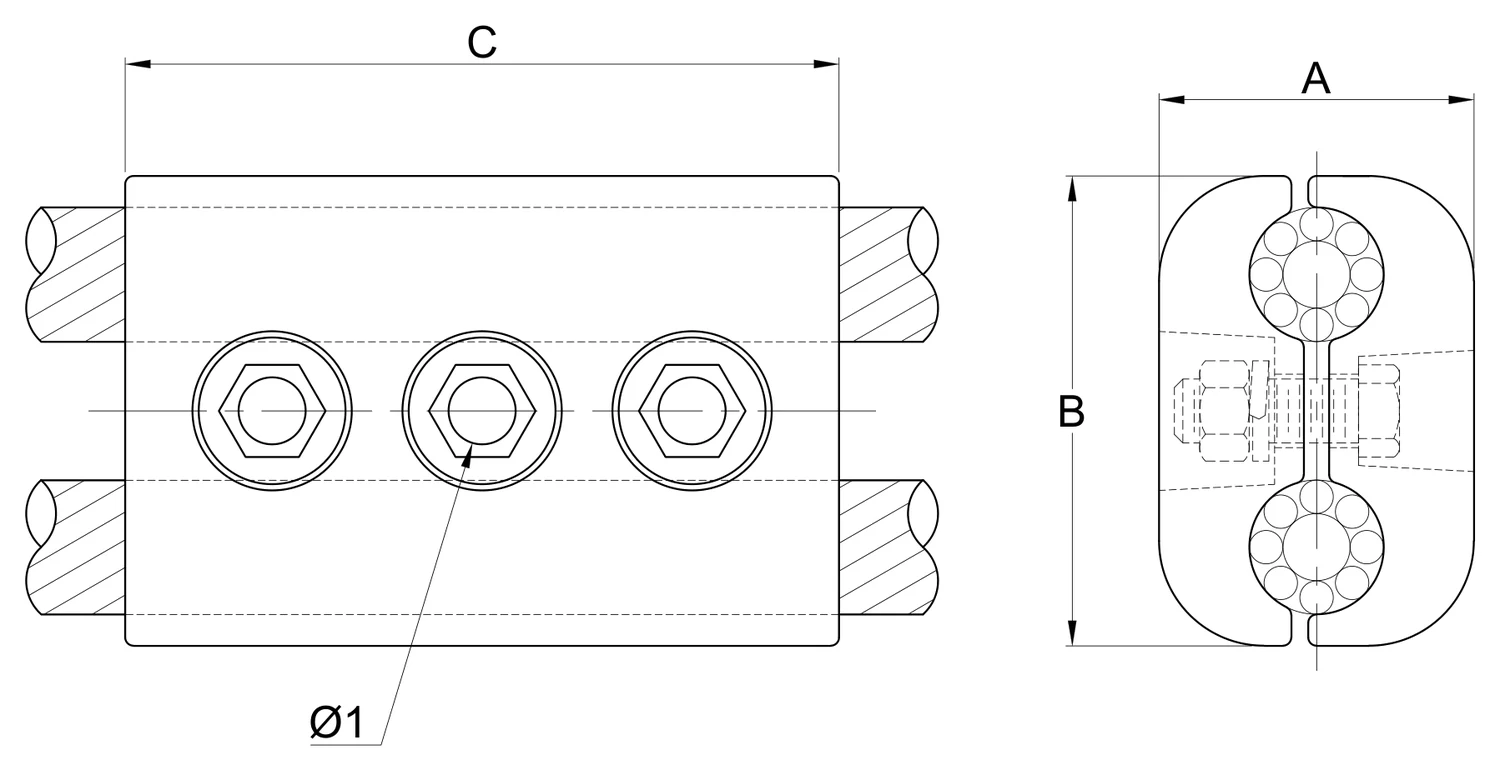

Plano 2D — Conector paralelo de cables 477-795-1113 ACSR 400 KV

Conector paralelo de cables 477-795-1113 ACSR 400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	Ø1	CABLE ACSR PRINCIPAL	CABLE ACSR DERIVACION
	PCPA-477-EAT	70	118	170	15.9	477	477
	PCPA-1113-EAT	70	118	170	15.9	795 - 1113	795 - 1113

Conector separador mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

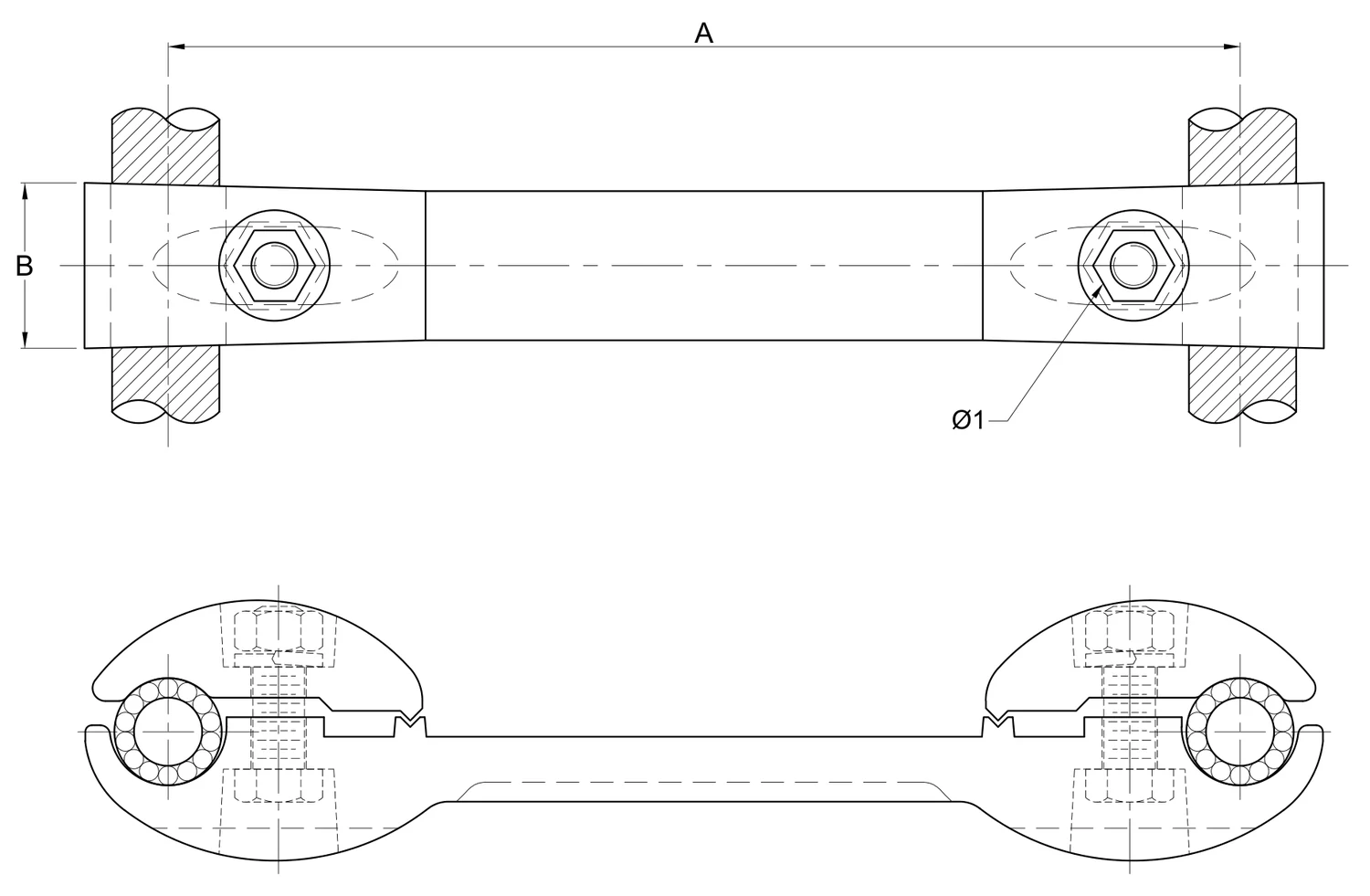

Plano 2D — Conector separador mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm

Conector separador mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	RANGO DE DERIVACION	A	B	Ø1
	SEP-200-1113-EAT	795-1113	200	53	15.9
	SEP-450-1113-EAT	795-1113	450	53	15.9

Conector soporte mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm a base tipo aislador de 3" y 5"

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

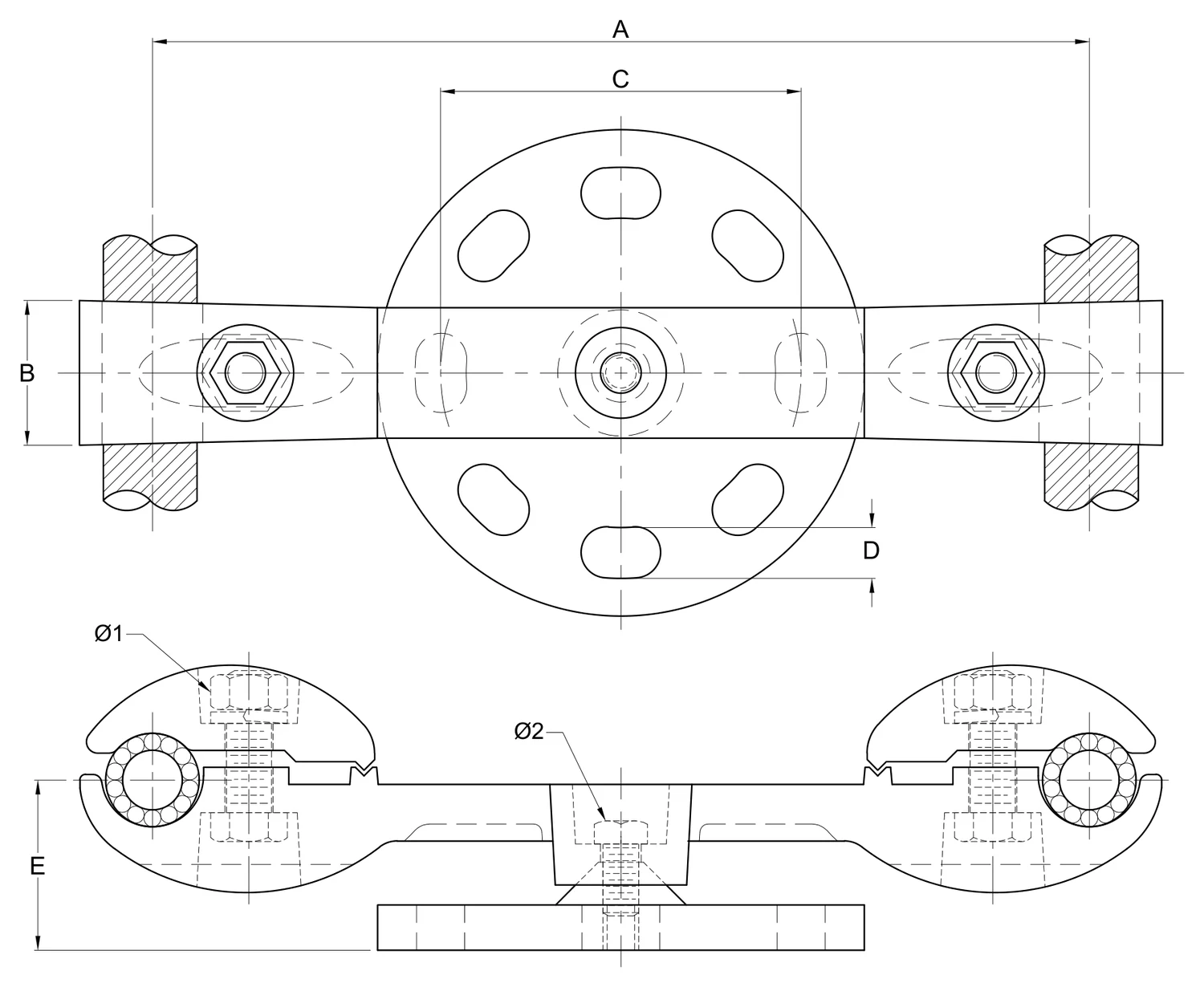

Plano 2D — Conector soporte mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm a base tipo aislador de 3" y 5"

Conector soporte mecánico dos cables 1113 ACSR/AS separación 200 o 450 mm a base tipo aislador de 3" y 5" — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO DE DERIVACION	A	B	C	D	E	Ø1	Ø2
SEP-200-1113-3-EAT	795-1113	200	53	127	18	75	15.9	12.7
SEP-450-1113-3-EAT	795-1113	450	53	127	18	75	15.9	12.7
SEP-200-1113-5-EAT	795-1113	200	53	127	18	75	15.9	12.7
SEP-450-1113-5-EAT	795-1113	450	53	127	18	75	15.9	12.7

Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

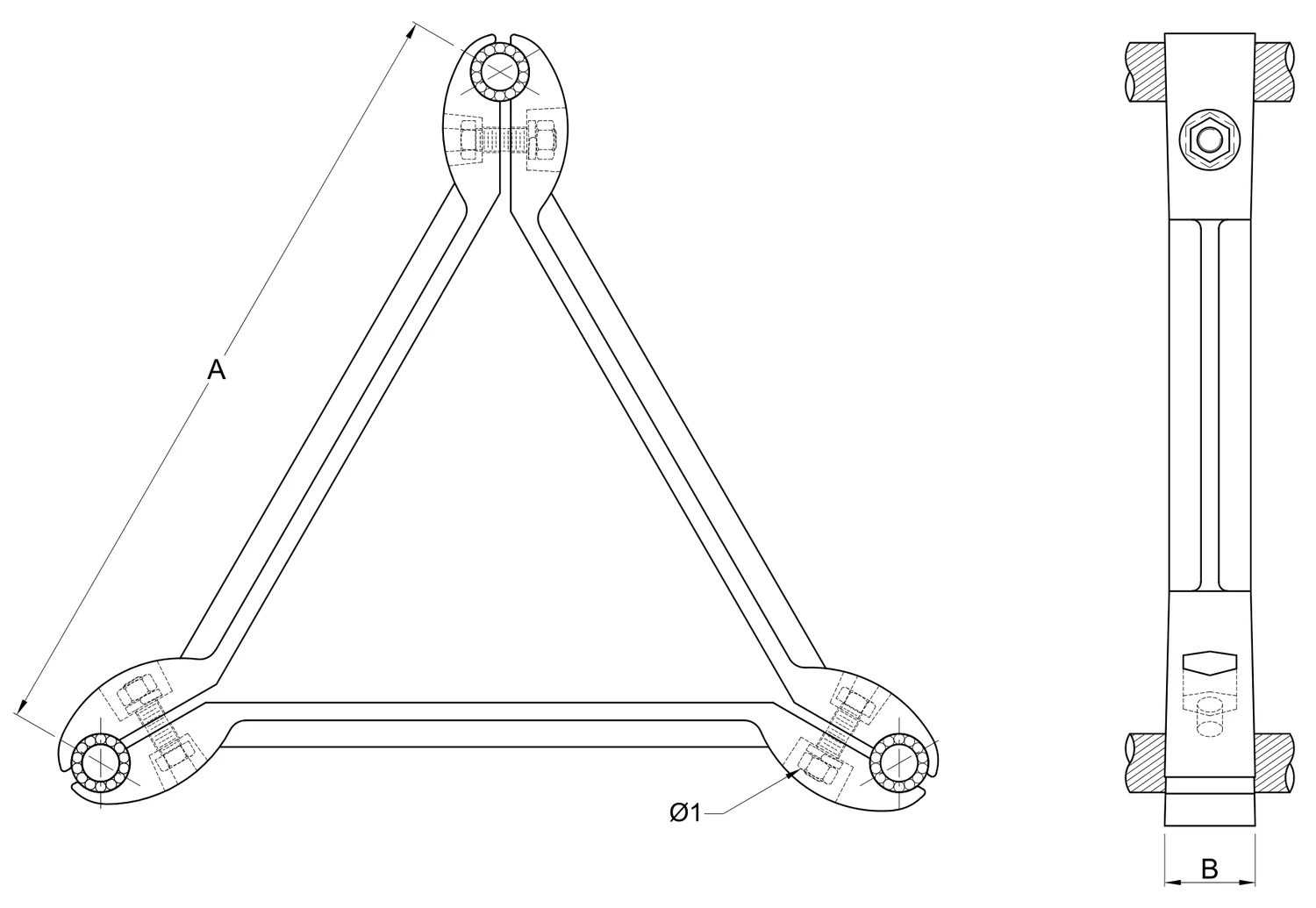

Plano 2D — Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm EAT

Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	Ø1	RANGO
	SEP-3-200-1113-EAT	200	53	12.7	1113
	SEP-3-450-1113-EAT	450	53	12.7	1113

Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

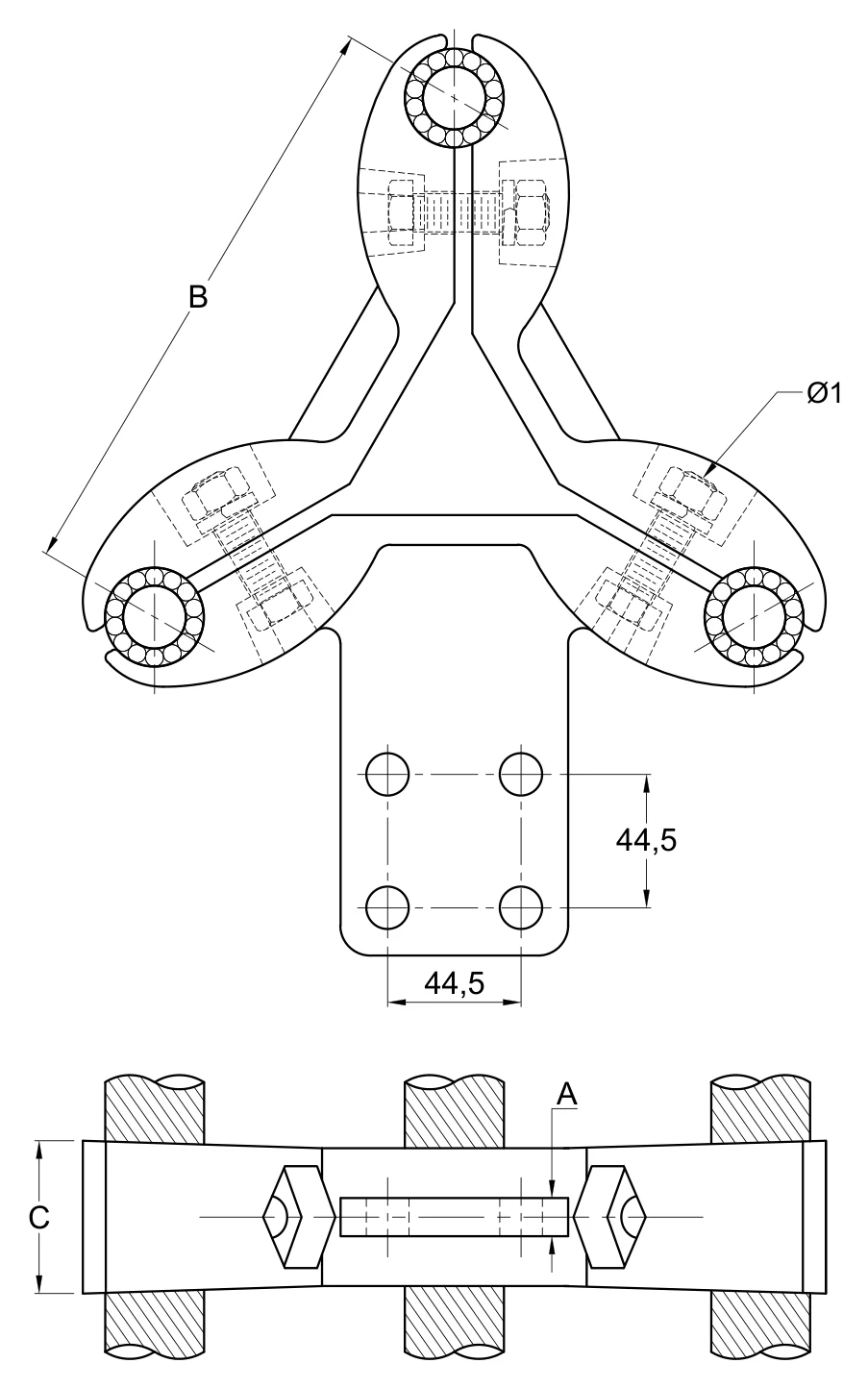

Plano 2D — Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm a placa 4N EAT

Conector separador tres cables 1113 ACSR/AS separación 200 o 450 mm a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	RANGO	A	B	C	Ø1
	SEP-3-200-1113-4N-EAT	795-1113	13	200	53	12.7
	SEP-3-450-1113-4N-EAT	795-1113	13	450	53	12.7

Conector separador tres cables 1113 ACSR/AS base tipo aislador 3" o 5" separación 200 o 450 mm EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

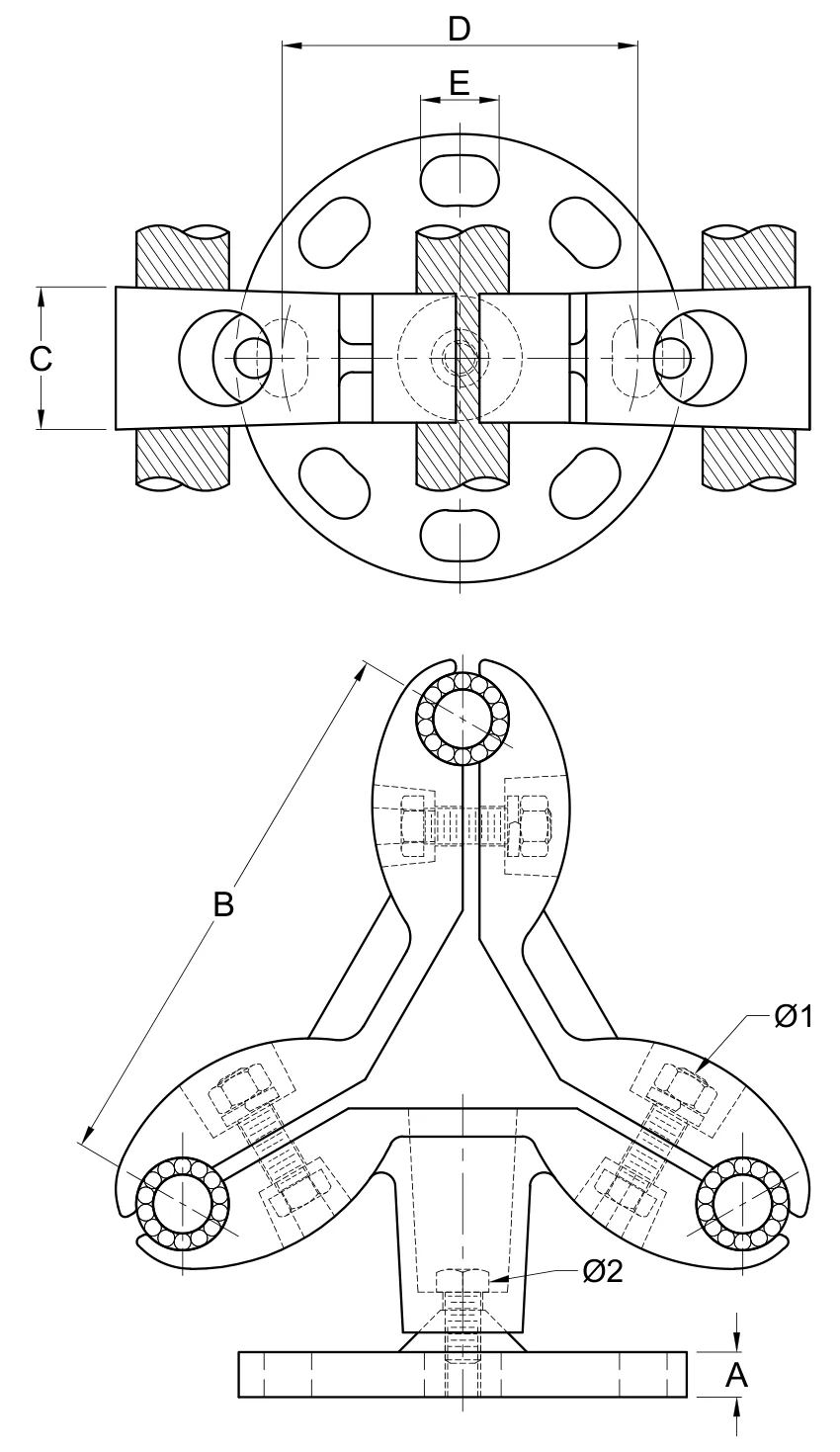

Plano 2D — Conector separador tres cables 1113 ACSR/AS base tipo aislador 3" o 5" separación 200 o 450 mm EAT

Conector separador tres cables 1113 ACSR/AS base tipo aislador 3" o 5" separación 200 o 450 mm EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO	A	B	C	D	E	Ø1	Ø2
SEP-3-200-1113-3-EAT	795-1113	13	200	53	76.2	21.5	12.7	12.7
SEP-3-200-1113-5-EAT	795-1113	13	200	53	127	27.5	12.7	12.7
SEP-3-450-1113-3-EAT	795-1113	13	450	53	76.2	21.5	12.7	12.7
SEP-3-450-1113-5-EAT	795-1113	13	450	53	127	27.5	12.7	12.7

Conector soporte mecánico sencillo un cable 1113 ACSR/AS a base tipo aislador de 3" y 5"

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

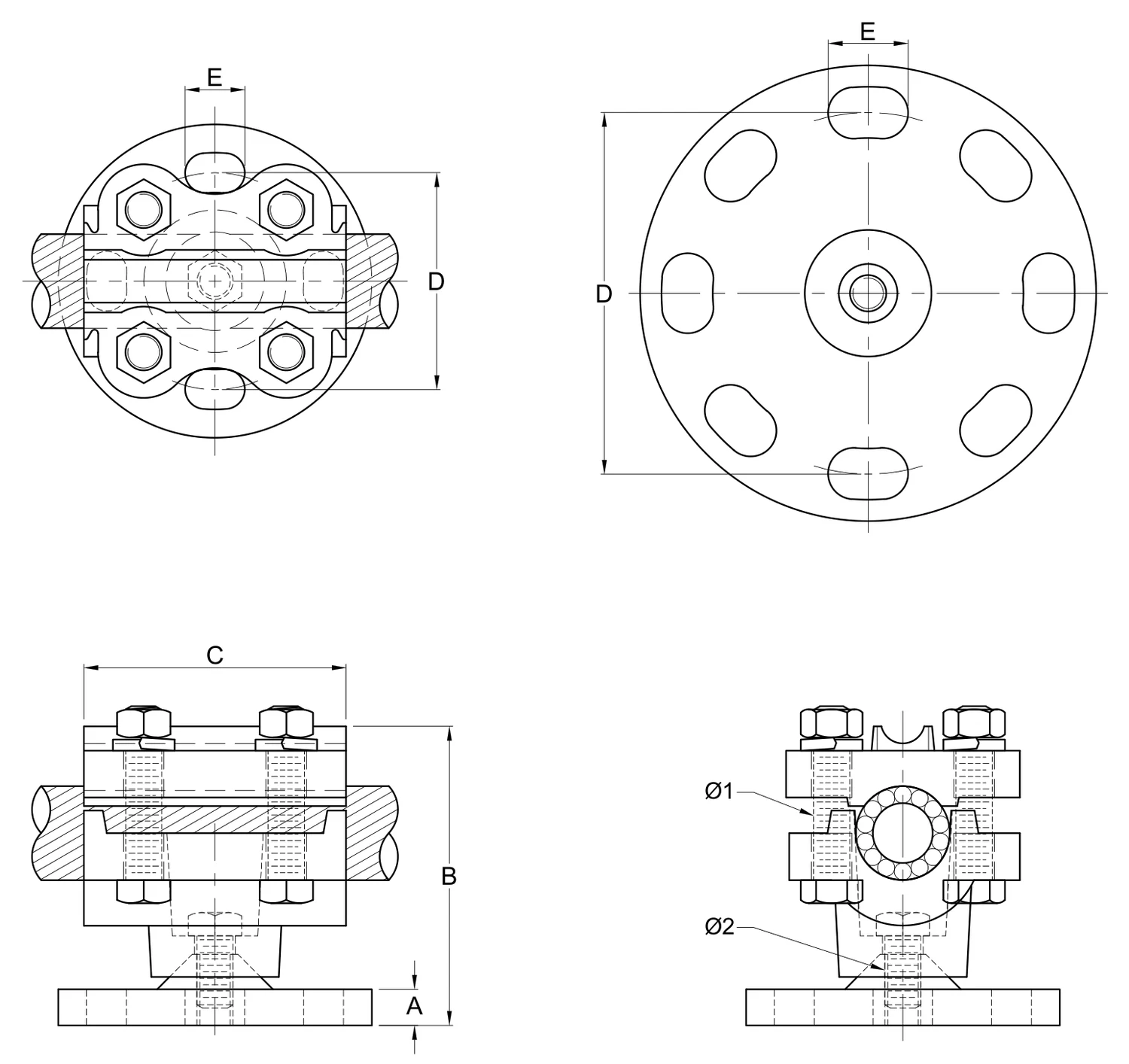

Plano 2D — Conector soporte mecánico sencillo un cable 1113 ACSR/AS a base tipo aislador de 3" y 5"

Conector soporte mecánico sencillo un cable 1113 ACSR/AS a base tipo aislador de 3" y 5" — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	RANGO CONDUCTOR	A	B	C	D	E	Ø1	Ø2
	SOPA-1113-3	477-1113	13	90	95	76	21.5	12.7	12.7
	SOPA-1113-5	477-1113	13	90	95	127	27.5	12.7	12.7

Conector soporte mecánico doble cable 1113 ACSR/AS a base tipo aislador de 3" o 5" fijo y deslizable

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

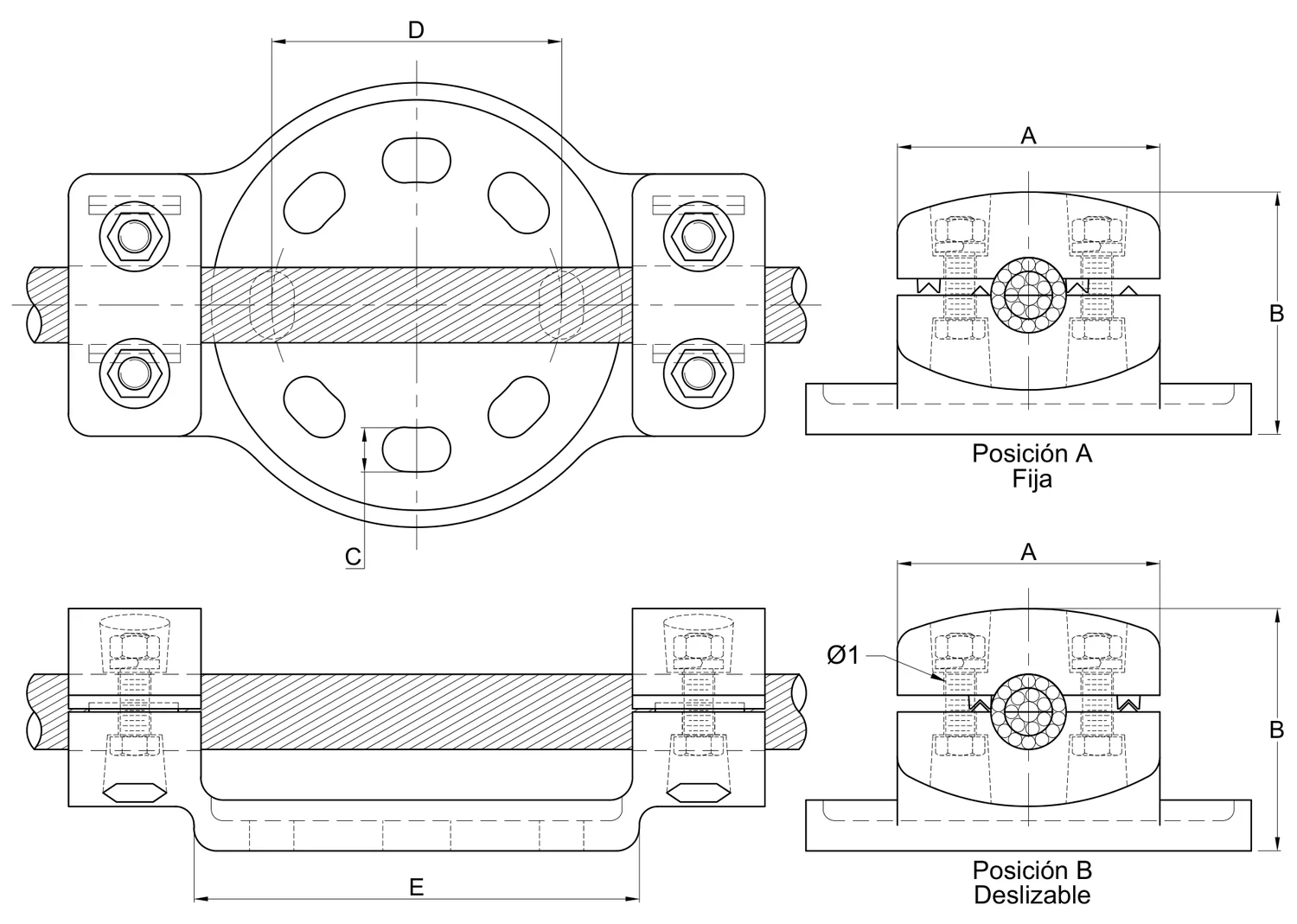

Plano 2D — Conector soporte mecánico doble cable 1113 ACSR/AS a base tipo aislador de 3" o 5" fijo y deslizable

Conector soporte mecánico doble cable 1113 ACSR/AS a base tipo aislador de 3" o 5" fijo y deslizable — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	A	B	C	D	E	Ø1	CALIBRE DE LOS CONDUCTORES ALUMINIO	CALIBRE DE LOS CONDUCTORES ACSR
SOPA-477-3-EAT	70	73	14	76	195	12.7	250-600	266.8-477
SOPA-477-5-EAT	70	73	17	127	250	12.7	250-600	266.8-477
SOPA-1113-3-EAT	75	100	14	76	195	12.7	600-1250	715-1113
SOPA-1113-5-EAT	75	100	17	127	250	12.7	600-1250	715-1113

Conector mecánico autotransformador recto de birlo liso a un cable 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

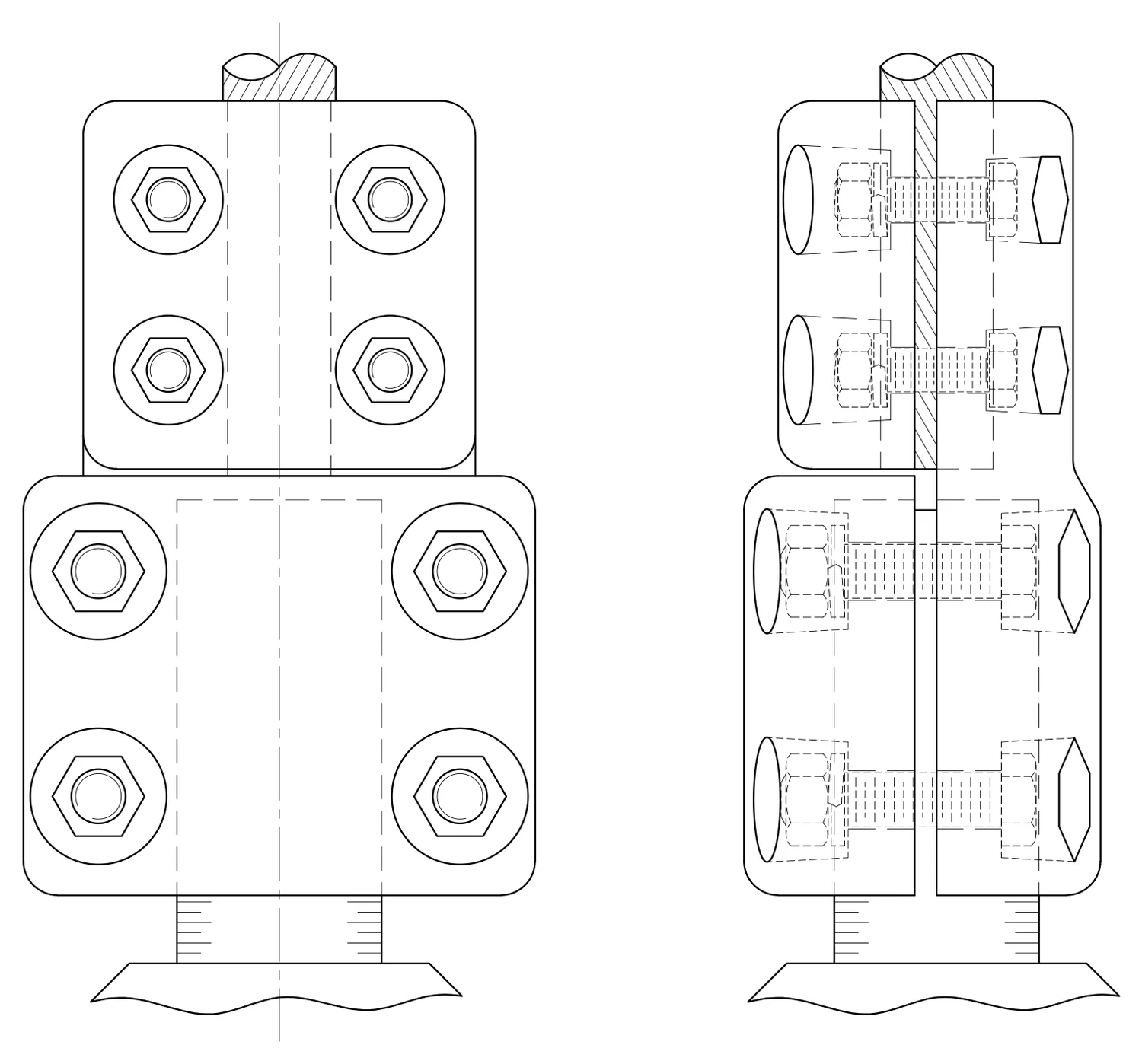

Plano 2D — Conector mecánico autotransformador recto de birlo liso a un cable 1113 ACSR/AS EAT

Conector mecánico autotransformador recto de birlo liso a un cable 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	Ø BIRLO mm	Ø BIRLO PULG.	CABLE AL-ACSR
PMBLA-25-1113-EAT	25	1"	1113
PMBLA-29-1113-EAT	29	1 1/8"	1113
PMBLA-32-1113-EAT	32	1 1/4"	1113
PMBLA-38-1113-EAT	38	1 1/2"	1113
PMBLA-51-1113-EAT	51	2"	1113
PMBLA-76-1113-EAT	76	3"	1113

Conector mecánico autotransformador a 90° de birlo liso a un cable 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

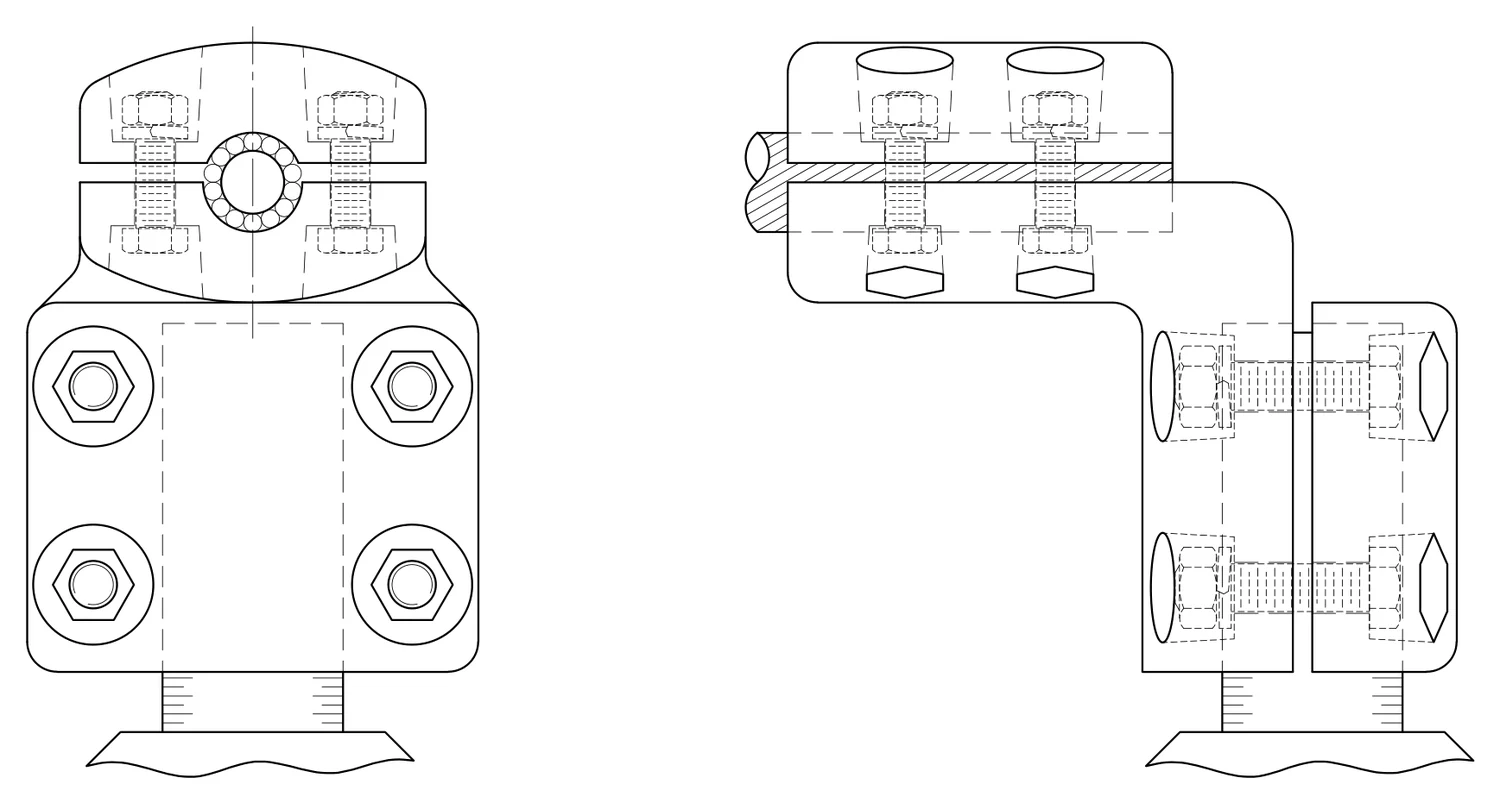

Plano 2D — Conector mecánico autotransformador a 90° de birlo liso a un cable 1113 ACSR/AS EAT

Conector mecánico autotransformador a 90° de birlo liso a un cable 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	Ø BIRLO mm	Ø BIRLO PULG.	CABLE AL-ACSR
PMBLA-25-1113-90-EAT	25	1"	1113
PMBLA-29-1113-90-EAT	29	1 1/8"	1113
PMBLA-32-1113-90-EAT	32	1 1/4"	1113
PMBLA-38-1113-90-EAT	38	1 1/2"	1113
PMBLA-51-1113-90-EAT	51	2"	1113
PMBLA-76-1113-90-EAT	76	3"	1113

Conector mecánico autotransformador a 90° de birlo liso a dos cables 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

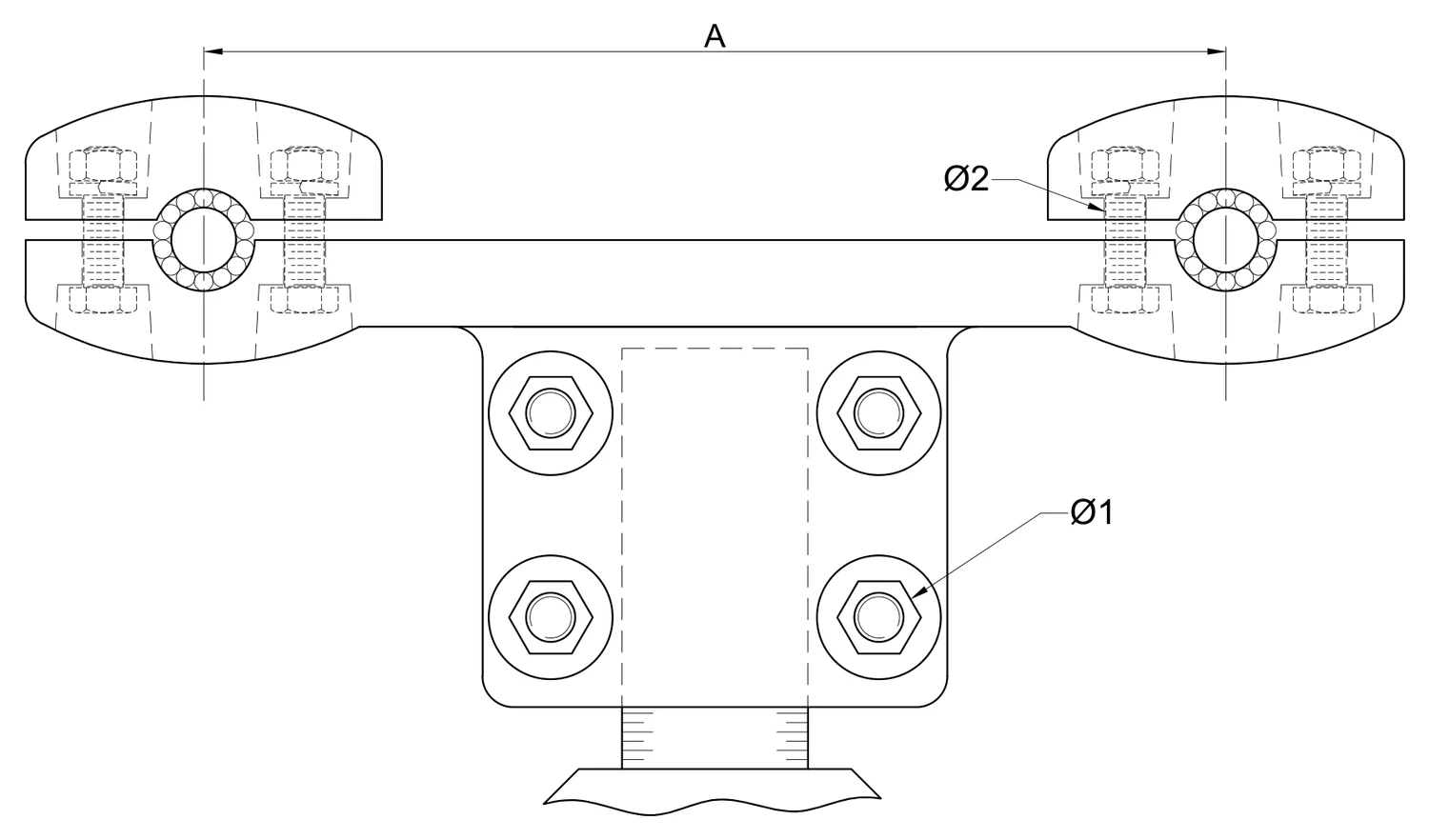

Plano 2D — Conector mecánico autotransformador a 90° de birlo liso a dos cables 1113 ACSR/AS EAT

Conector mecánico autotransformador a 90° de birlo liso a dos cables 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE AL-ACSR/AS	Ø BIRLO mm	Ø BIRLO Pulg	A	Ø1	Ø2
PMBLA-25-2-200-1113-90-EAT	1113	25	1"	200	12.7	12.7
PMBLA-25-2-450-1113-90-EAT	1113	25	1"	450	12.7	12.7
PMBLA-29-2-200-1113-90-EAT	1113	29	1 1/8"	200	12.7	12.7
PMBLA-29-2-450-1113-90-EAT	1113	29	1 1/8"	450	12.7	12.7
PMBLA-32-2-200-1113-90-EAT	1113	32	1 1/4"	200	12.7	12.7
PMBLA-32-2-450-1113-90-EAT	1113	32	1 1/4"	450	12.7	12.7
PMBLA-38-2-200-1113-90-EAT	1113	38	1 1/2"	200	12.7	12.7
PMBLA-38-2-450-1113-90-EAT	1113	38	1 1/2"	450	12.7	12.7
PMBLA-51-2-200-1113-90-EAT	1113	51	2"	200	12.7	12.7
PMBLA-51-2-450-1113-90-EAT	1113	51	2"	450	12.7	12.7
PMBLA-76-2-200-1113-90-EAT	1113	76	3"	200	12.7	12.7
PMBLA-76-2-450-1113-90-EAT	1113	76	3"	450	12.7	12.7

Conector mecánico autotransformador de birlo liso a dos cables 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

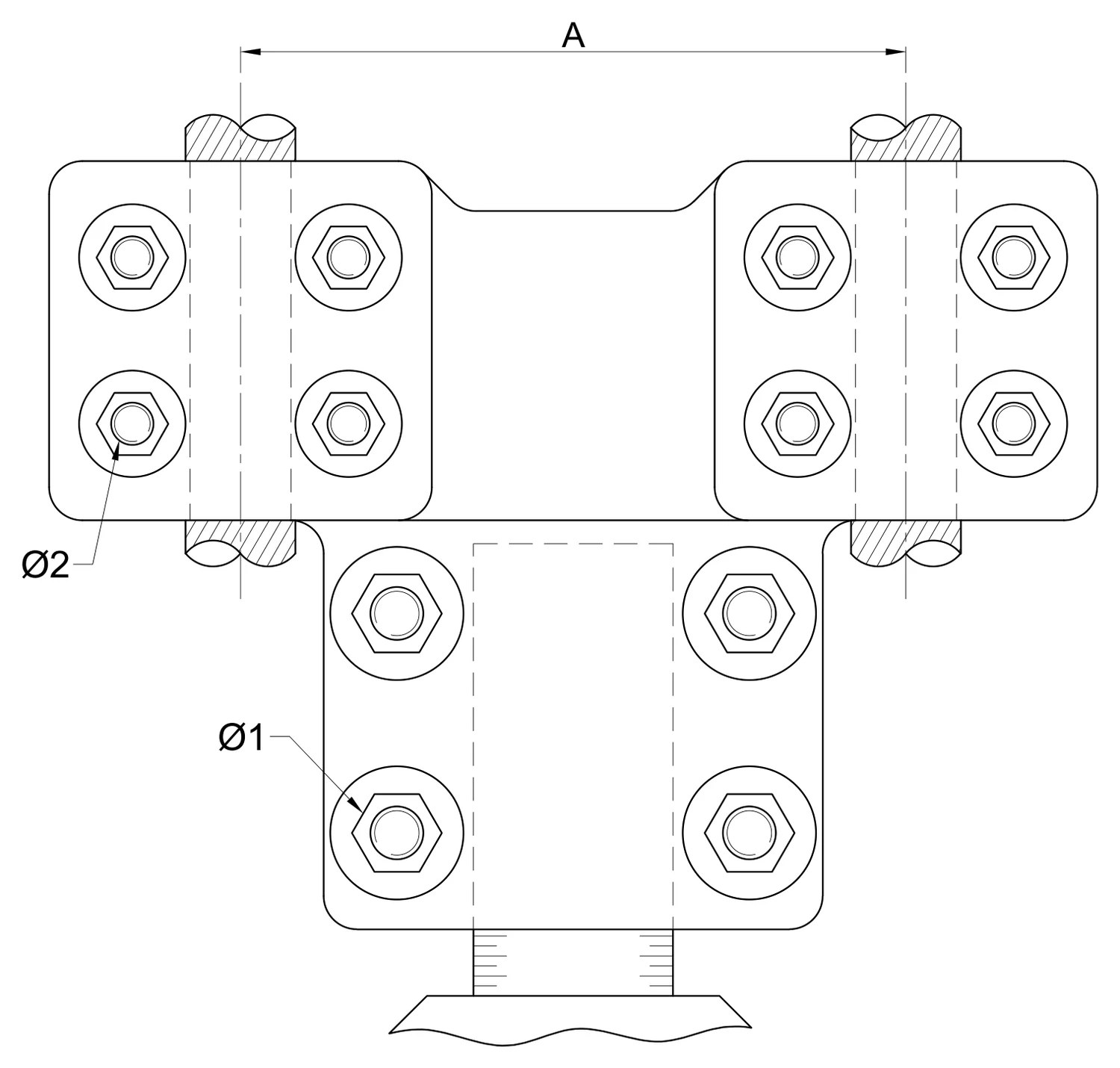

Plano 2D — Conector mecánico autotransformador de birlo liso a dos cables 1113 ACSR/AS EAT

Conector mecánico autotransformador de birlo liso a dos cables 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE AL-ACSR/AS	Ø BIRLO mm	Ø BIRLO Pulg	A	Ø1	Ø2
PMBLA-25-2-200-1113-EAT	1113	25	1"	200	12.7	12.7
PMBLA-25-2-450-1113-EAT	1113	25	1"	450	12.7	12.7
PMBLA-29-2-200-1113-EAT	1113	29	1 1/8"	200	12.7	12.7
PMBLA-29-2-450-1113-EAT	1113	29	1 1/8"	450	12.7	12.7
PMBLA-32-2-200-1113-EAT	1113	32	1 1/4"	200	12.7	12.7
PMBLA-32-2-450-1113-EAT	1113	32	1 1/4"	450	12.7	12.7
PMBLA-38-2-200-1113-EAT	1113	38	1 1/2"	200	12.7	12.7
PMBLA-38-2-450-1113-EAT	1113	38	1 1/2"	450	12.7	12.7
PMBLA-51-2-200-1113-EAT	1113	51	2"	200	12.7	12.7
PMBLA-51-2-450-1113-EAT	1113	51	2"	450	12.7	12.7
PMBLA-76-2-200-1113-EAT	1113	76	3"	200	12.7	12.7
PMBLA-76-2-450-1113-EAT	1113	76	3"	450	12.7	12.7

Conector mecánico autotransformador a 90° de birlo roscado a dos cables 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

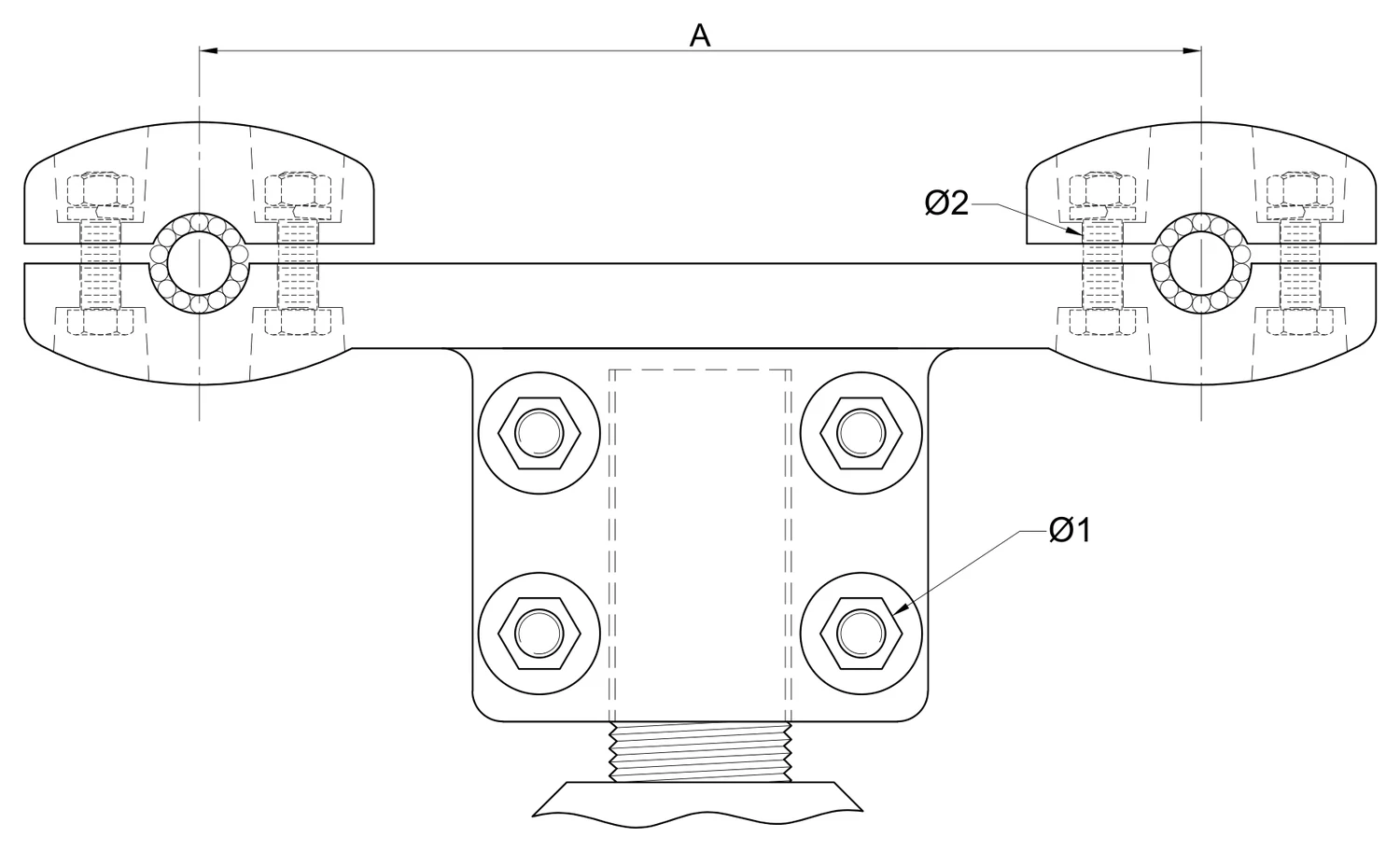

Plano 2D — Conector mecánico autotransformador a 90° de birlo roscado a dos cables 1113 ACSR/AS EAT

Conector mecánico autotransformador a 90° de birlo roscado a dos cables 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE AL-ACSR/AS	Ø BIRLO mm	Pulg	Hilos	A	Ø1	Ø2
PMBRA-25-2-200-1113-90-EAT	1113	25	1"	14	200	12.7	12.7
PMBRA-25-2-450-1113-90-EAT	1113	25	1"	14	450	12.7	12.7
PMBRA-29-2-200-1113-90-EAT	1113	29	1 1/8"	12	200	12.7	12.7
PMBRA-29-2-450-1113-90-EAT	1113	29	1 1/8"	12	450	12.7	12.7
PMBRA-32-2-200-1113-90-EAT	1113	32	1 1/4"	12	200	12.7	12.7
PMBRA-32-2-450-1113-90-EAT	1113	32	1 1/4"	12	450	12.7	12.7
PMBRA-38-2-200-1113-90-EAT	1113	38	1 1/2"	12	200	12.7	12.7
PMBRA-38-2-450-1113-90-EAT	1113	38	1 1/2"	12	450	12.7	12.7
PMBRA-51-2-200-1113-90-EAT	1113	51	2"	12	200	12.7	12.7
PMBRA-51-2-450-1113-90-EAT	1113	51	2"	12	450	12.7	12.7
PMBRA-76-2-200-1113-90-EAT	1113	76	3"	12	200	12.7	12.7
PMBRA-76-2-450-1113-90-EAT	1113	76	3"	12	450	12.7	12.7

Conector mecánico autotransformador de birlo roscado a dos cables 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

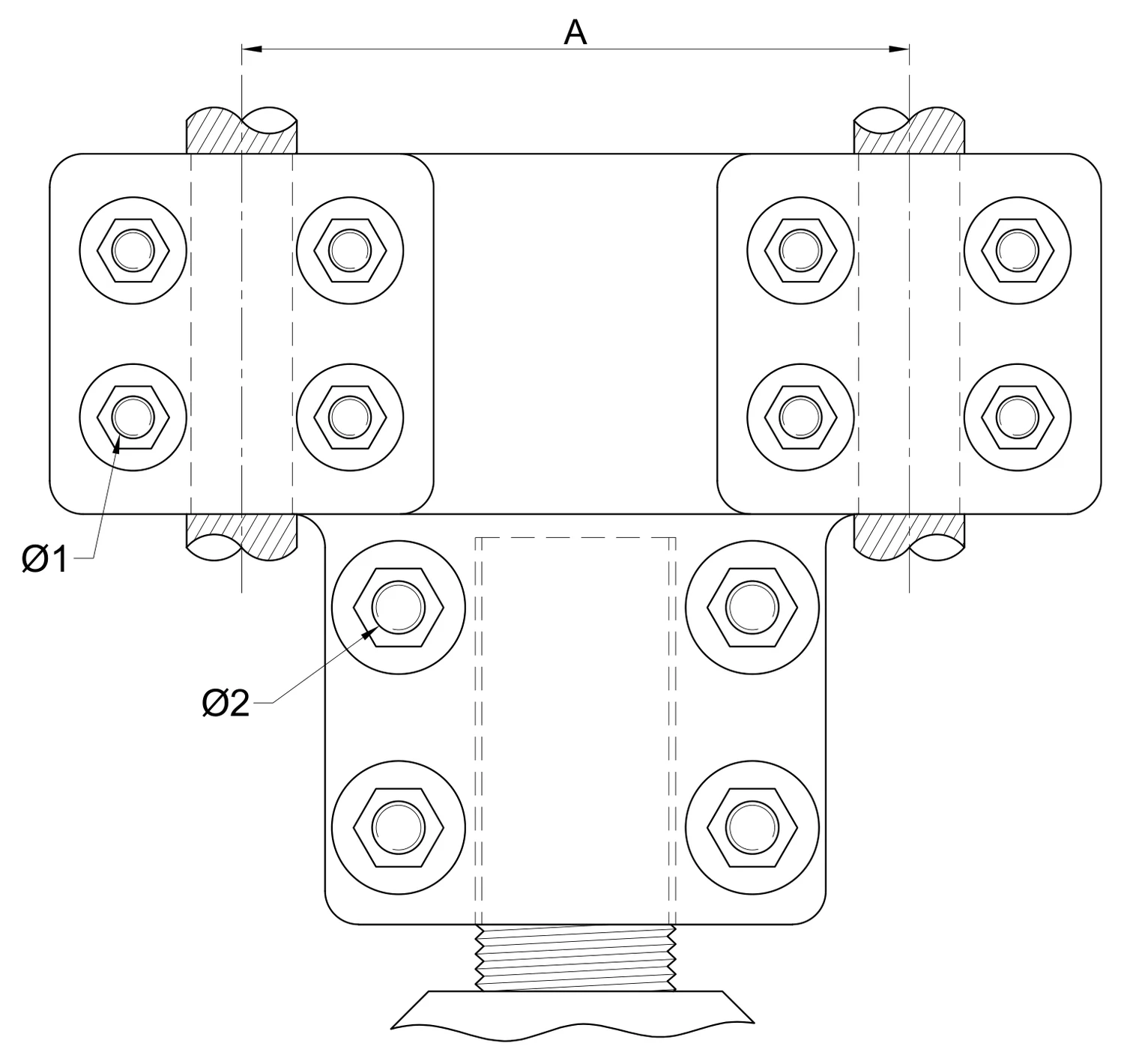

Plano 2D — Conector mecánico autotransformador de birlo roscado a dos cables 1113 ACSR/AS EAT

Conector mecánico autotransformador de birlo roscado a dos cables 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	CABLE AL-ACSR/AS	Ø BIRLO mm	Pulg	Hilos	A	Ø1	Ø2
PMBRA-25-2-200-1113-EAT	1113	25	1"	14	200	12.7	12.7
PMBRA-25-2-450-1113-EAT	1113	25	1"	14	450	12.7	12.7
PMBRA-29-2-200-1113-EAT	1113	29	1 1/8"	12	200	12.7	12.7
PMBRA-29-2-450-1113-EAT	1113	29	1 1/8"	12	450	12.7	12.7
PMBRA-32-2-200-1113-EAT	1113	32	1 1/4"	12	200	12.7	12.7
PMBRA-32-2-450-1113-EAT	1113	32	1 1/4"	12	450	12.7	12.7
PMBRA-38-2-200-1113-EAT	1113	38	1 1/2"	12	200	12.7	12.7
PMBRA-38-2-450-1113-EAT	1113	38	1 1/2"	12	450	12.7	12.7
PMBRA-51-2-200-1113-EAT	1113	51	2"	12	200	12.7	12.7
PMBRA-51-2-450-1113-EAT	1113	51	2"	12	450	12.7	12.7
PMBRA-76-2-200-1113-EAT	1113	76	3"	12	200	12.7	12.7
PMBRA-76-2-450-1113-EAT	1113	76	3"	12	450	12.7	12.7

Conector derivador mecánico tubo de 1 1/4 hasta 6 IPS a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

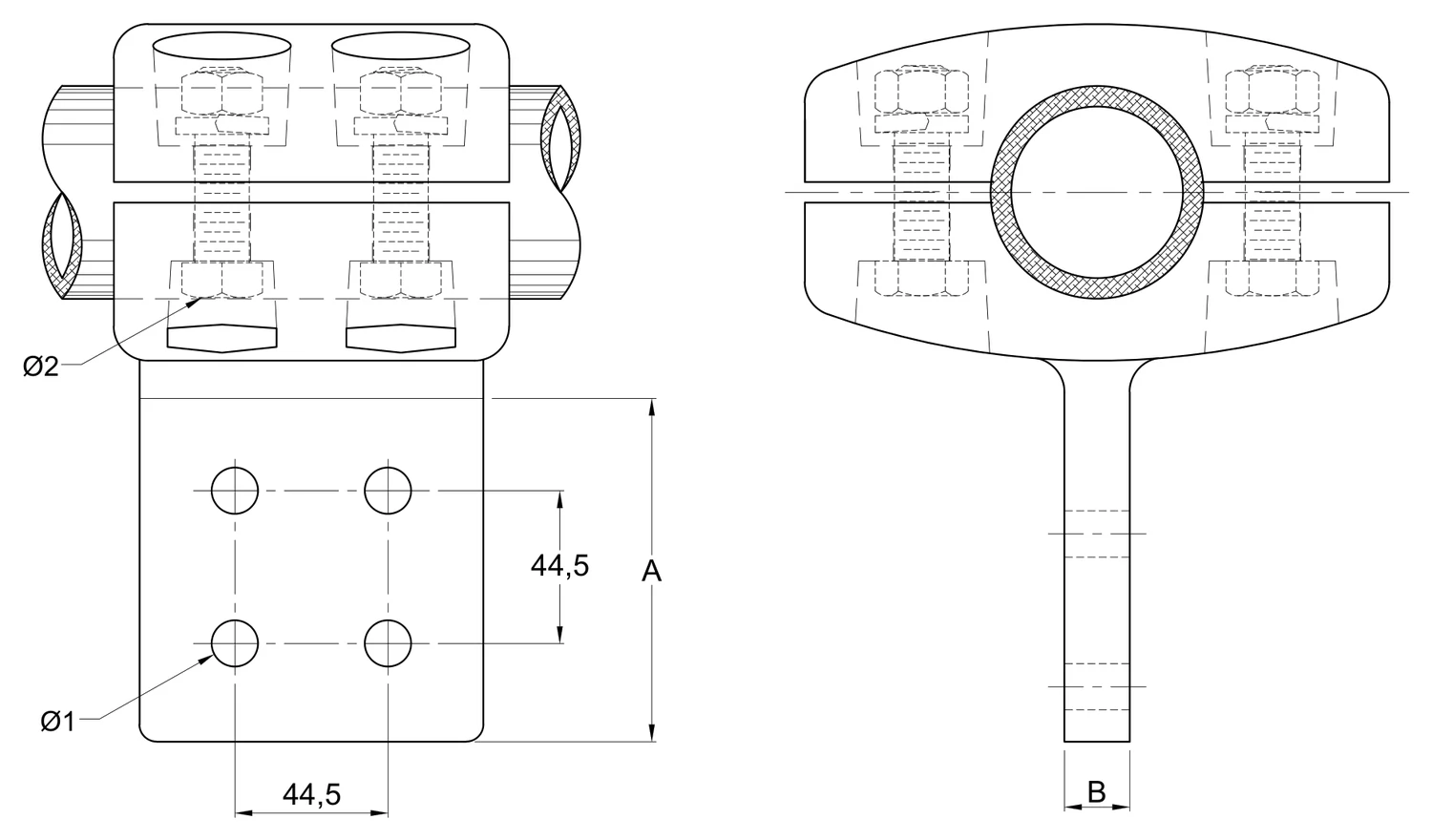

Plano 2D — Conector derivador mecánico tubo de 1 1/4 hasta 6 IPS a placa 4N EAT

Conector derivador mecánico tubo de 1 1/4 hasta 6 IPS a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	PLANCHUELA	A	B	Ø1	Ø2
PMDA-114-4N-EAT	1 1/4	NEMA 4	101.7	17	14.2	15.9
PMDA-112-4N-EAT	1 1/2	NEMA 4	101.7	17	14.2	15.9
PMDA-2-4N-EAT	2	NEMA 4	101.7	17	14.2	15.9
PMDA-212-4N-EAT	2 1/2	NEMA 4	101.7	17	14.2	15.9
PMDA-3-4N-EAT	3	NEMA 4	101.7	17	14.2	15.9
PMDA-312-4N-EAT	3 1/2	NEMA 4	101.7	17	14.2	15.9
PMDA-4-4N-EAT	4	NEMA 4	101.7	25	14.2	15.9
PMDA-5-4N-EAT	5	NEMA 4	101.7	25	14.2	15.9
PMDA-6-4N-EAT	6	NEMA 4	101.7	25	14.2	15.9

Conector soporte mecánico doble, un tubo IPS de 1 hasta 6 a base tipo aislador de 3" o 5"

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

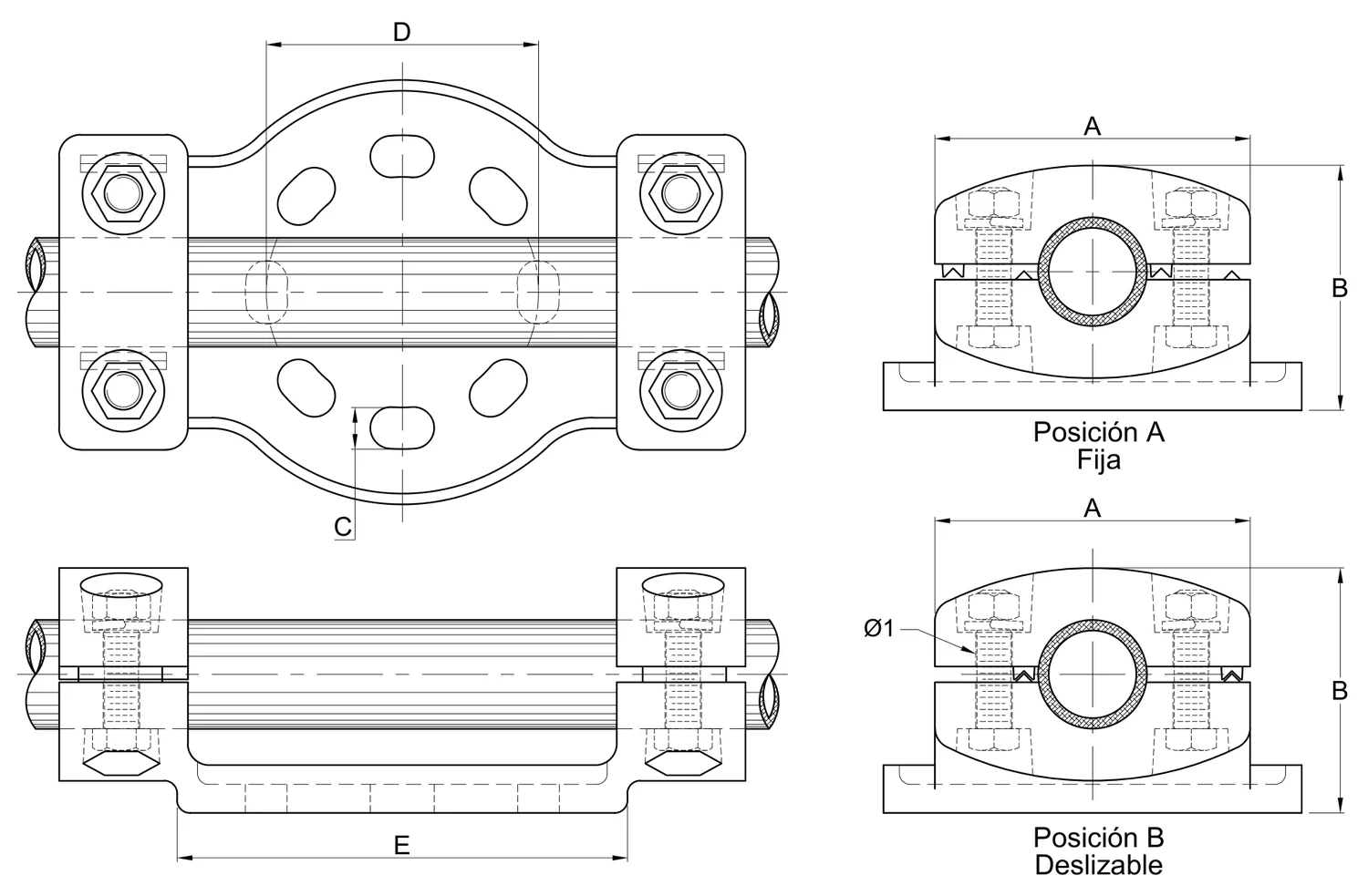

Plano 2D — Conector soporte mecánico doble, un tubo IPS de 1 hasta 6 a base tipo aislador de 3" o 5"

Conector soporte mecánico doble, un tubo IPS de 1 hasta 6 a base tipo aislador de 3" o 5" — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	A	B	C	D	E	Ø1
SOPA-1-5-EAT	1	75	100	17	127	250	15.9
SOPA-2-5-EAT	2	162	125	19	127	225	15.9
SOPA-212-5-EAT	2 1/2	162	125	19	127	225	15.9
SOPA-3-3-EAT	3	180	152	19	76	225	15.9
SOPA-3-5-EAT	3	180	162	19	127	195	15.9
SOPA-312-5-EAT	3 1/2	180	88	19	127	310	15.9
SOPA-4-5-EAT	4	210	173	19	127	255	15.9
SOPA-5-5-EAT	5	245	205	19	127	225	15.9
SOPA-6-5-EAT	6	254	300	19	127	254	15.9

Conector derivador mecánico revirado tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

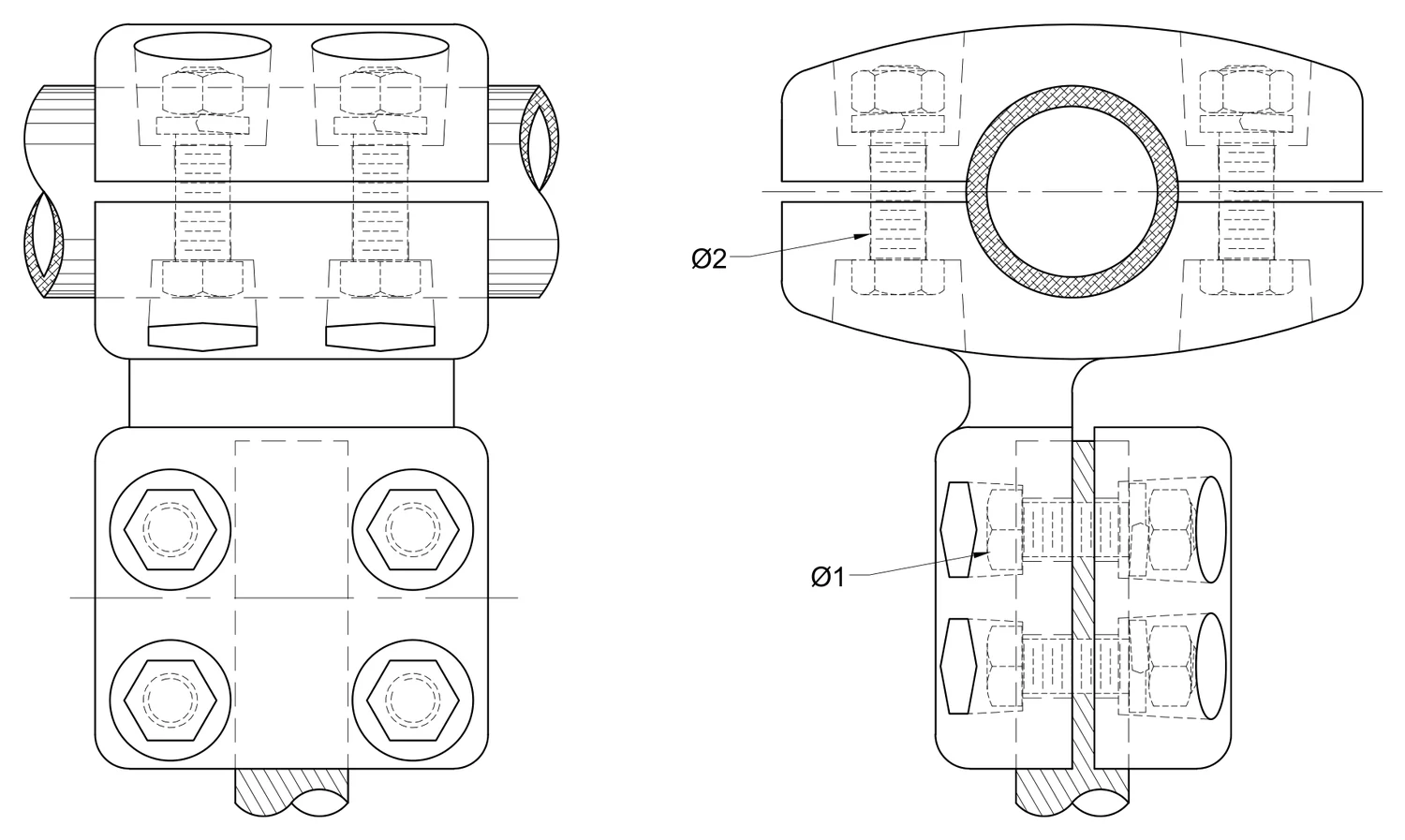

Plano 2D — Conector derivador mecánico revirado tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV

Conector derivador mecánico revirado tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	CABLE ACSR	Ø1	Ø2
PMTAR-2-1113-EAT	2	795-1113	12.7	15.9
PMTAR-212-1113-EAT	2 1/2	795-1113	12.7	15.9
PMTAR-3-1113-EAT	3	795-1113	12.7	15.9
PMTAR-312-1113-EAT	3 1/2	795-1113	12.7	15.9
PMTAR-4-1113-EAT	4	795-1113	12.7	15.9
PMTAR-5-1113-EAT	5	795-1113	12.7	15.9
PMTAR-6-1113-EAT	6	795-1113	12.7	15.9

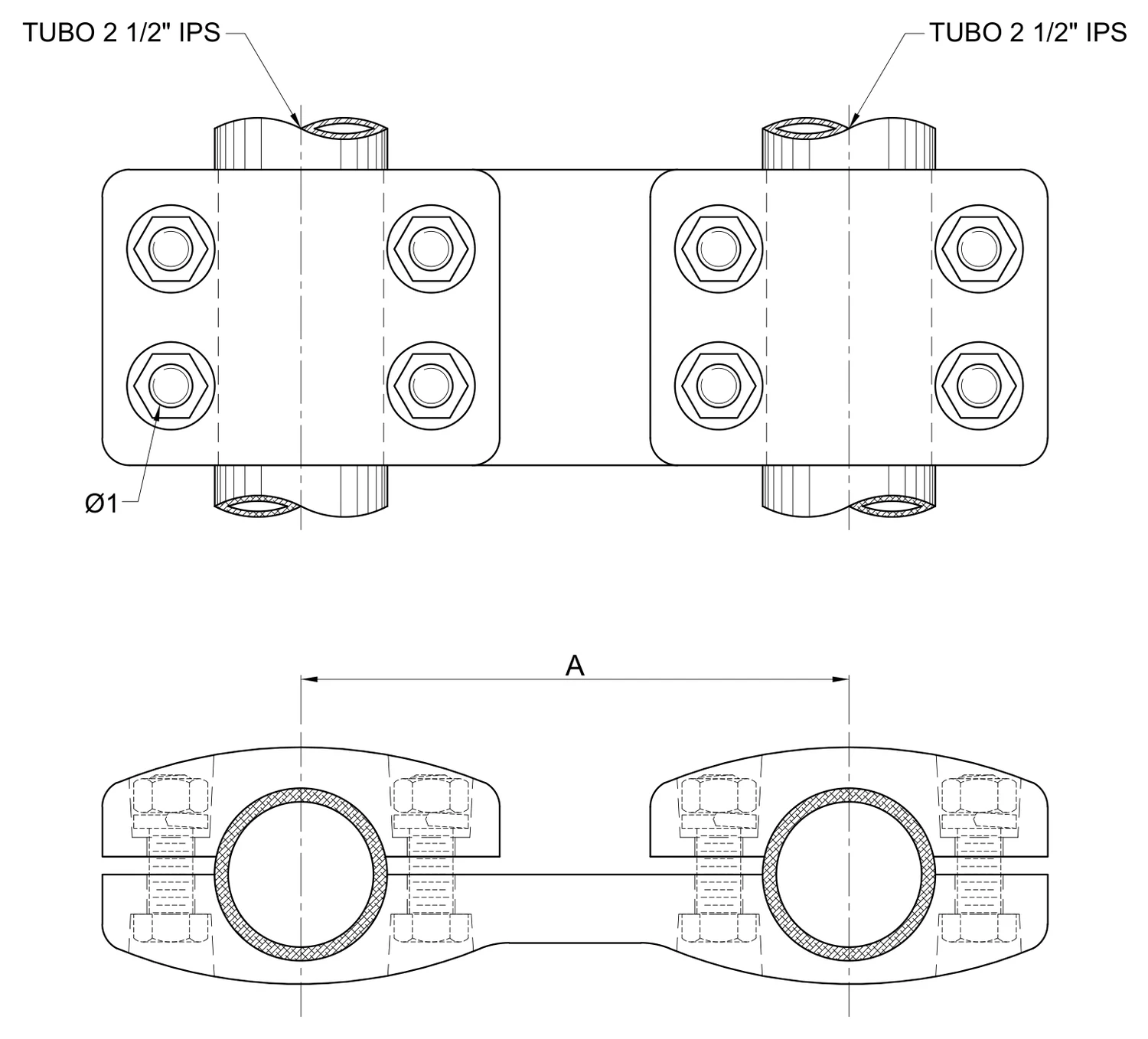

Separador mecánico 200 mm 2 1/2 IPS 400 KV

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Separador mecánico 200 mm 2 1/2 IPS 400 KV

Separador mecánico 200 mm 2 1/2 IPS 400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	TUBO IPS	A	Ø1
	SEP-200-212-EAT	2 1/2 - 2 1/2	200	15.9

Conector soporte mecánico 200 mm 2 1/2 IPS base tipo aislador 5" 400 KV

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

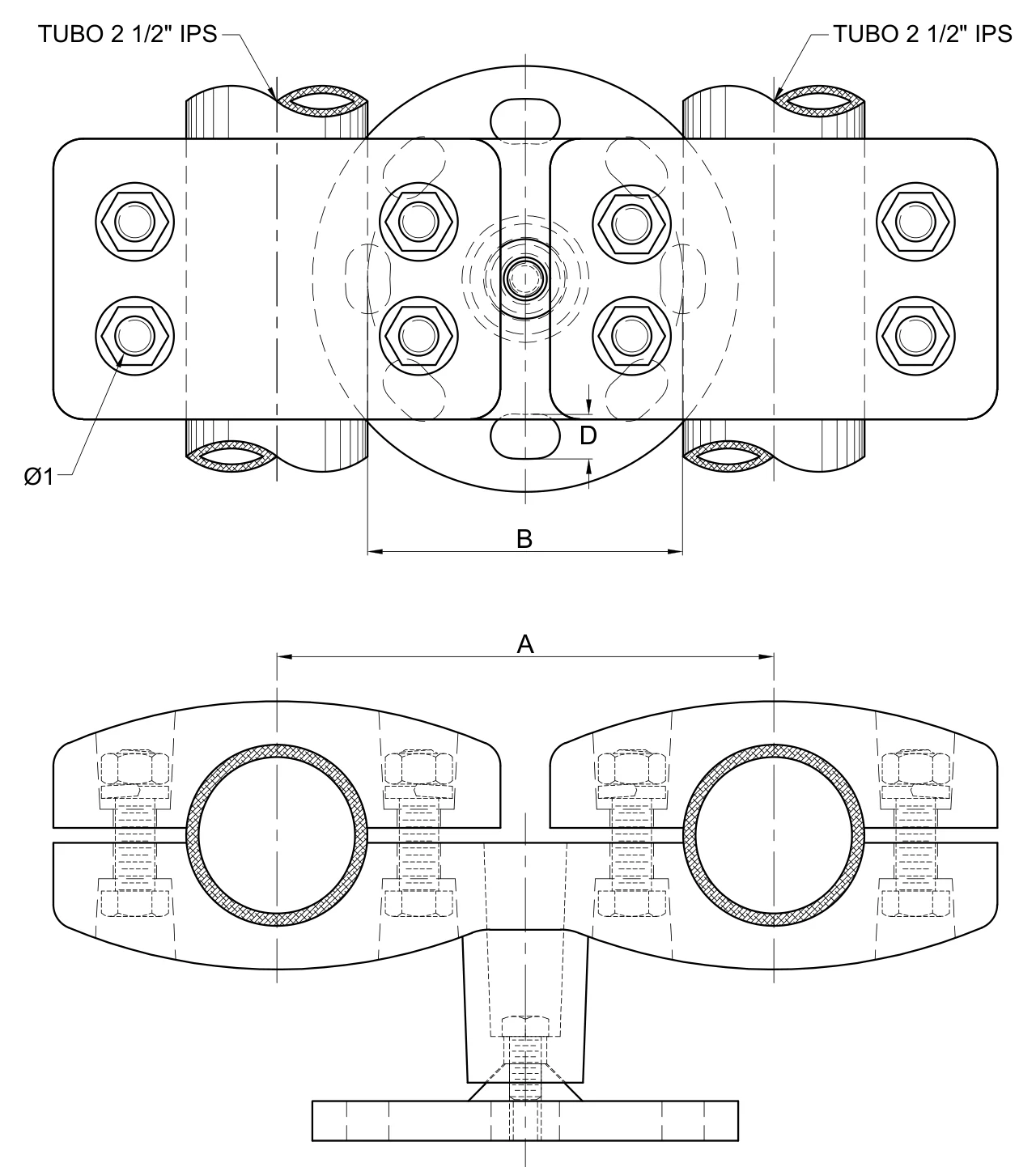

Plano 2D — Conector soporte mecánico 200 mm 2 1/2 IPS base tipo aislador 5" 400 KV

Conector soporte mecánico 200 mm 2 1/2 IPS base tipo aislador 5" 400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	TUBO IPS	A	B	Ø1
	SEP-200-212-5-EAT	2 1/2	200	127	15.9

Reductor mecánico recto tubo 2 1/2" IPS a cable 1113 ACSR/AS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

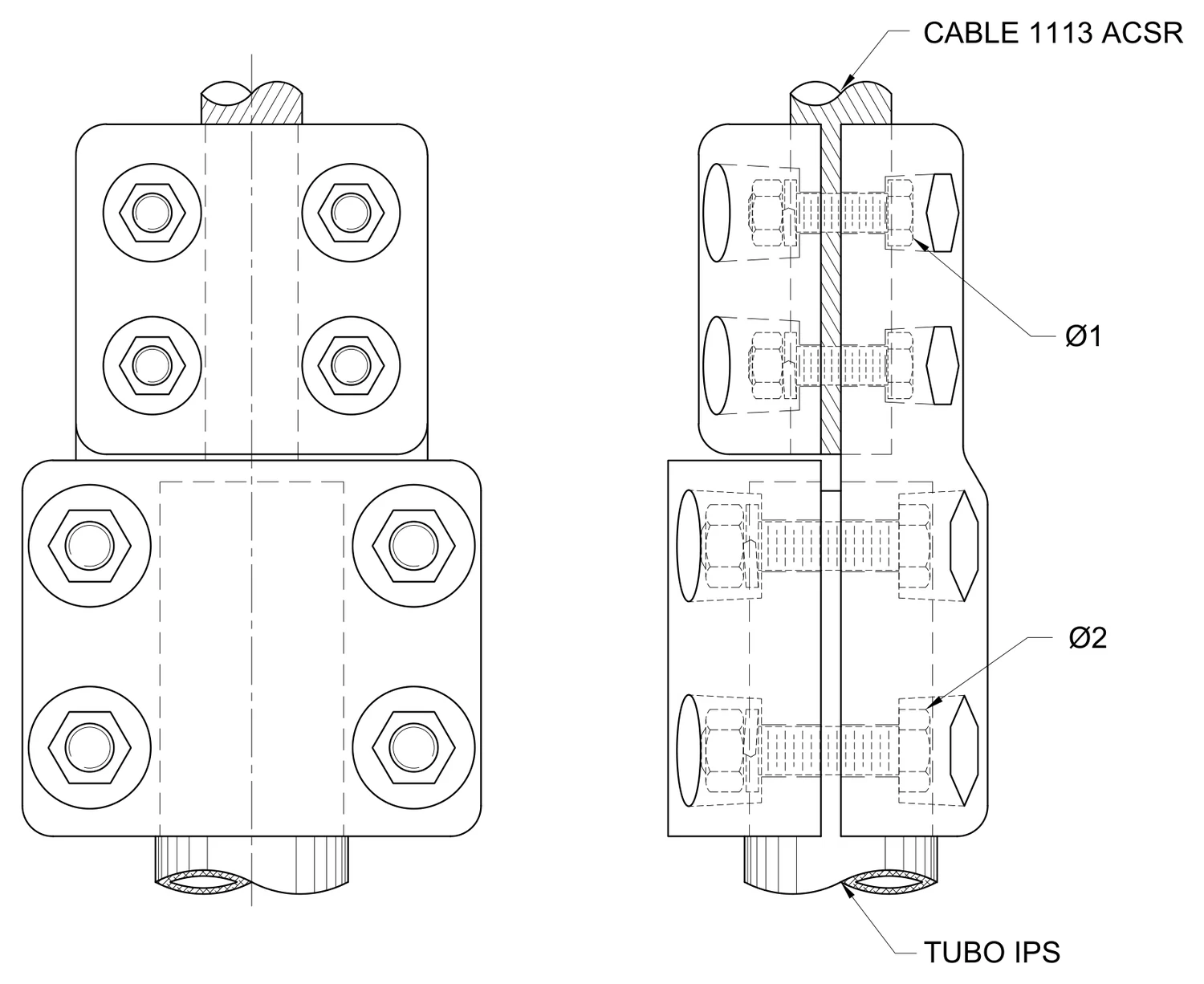

Plano 2D — Reductor mecánico recto tubo 2 1/2" IPS a cable 1113 ACSR/AS EAT

Reductor mecánico recto tubo 2 1/2" IPS a cable 1113 ACSR/AS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	CABLE AL-ACSR	Ø1	Ø2
PMRA-2-1113-EAT	2	1113	12.7	15.9
PMRA-212-1113-EAT	2 1/2	1113	12.7	15.9
PMRA-3-1113-EAT	3	1113	12.7	15.9
PMRA-312-1113-EAT	3 1/2	1113	12.7	15.9
PMRA-4-1113-EAT	4	1113	12.7	15.9
PMRA-5-1113-EAT	5	1113	12.7	15.9
PMRA-6-1113-EAT	6	1113	12.7	15.9

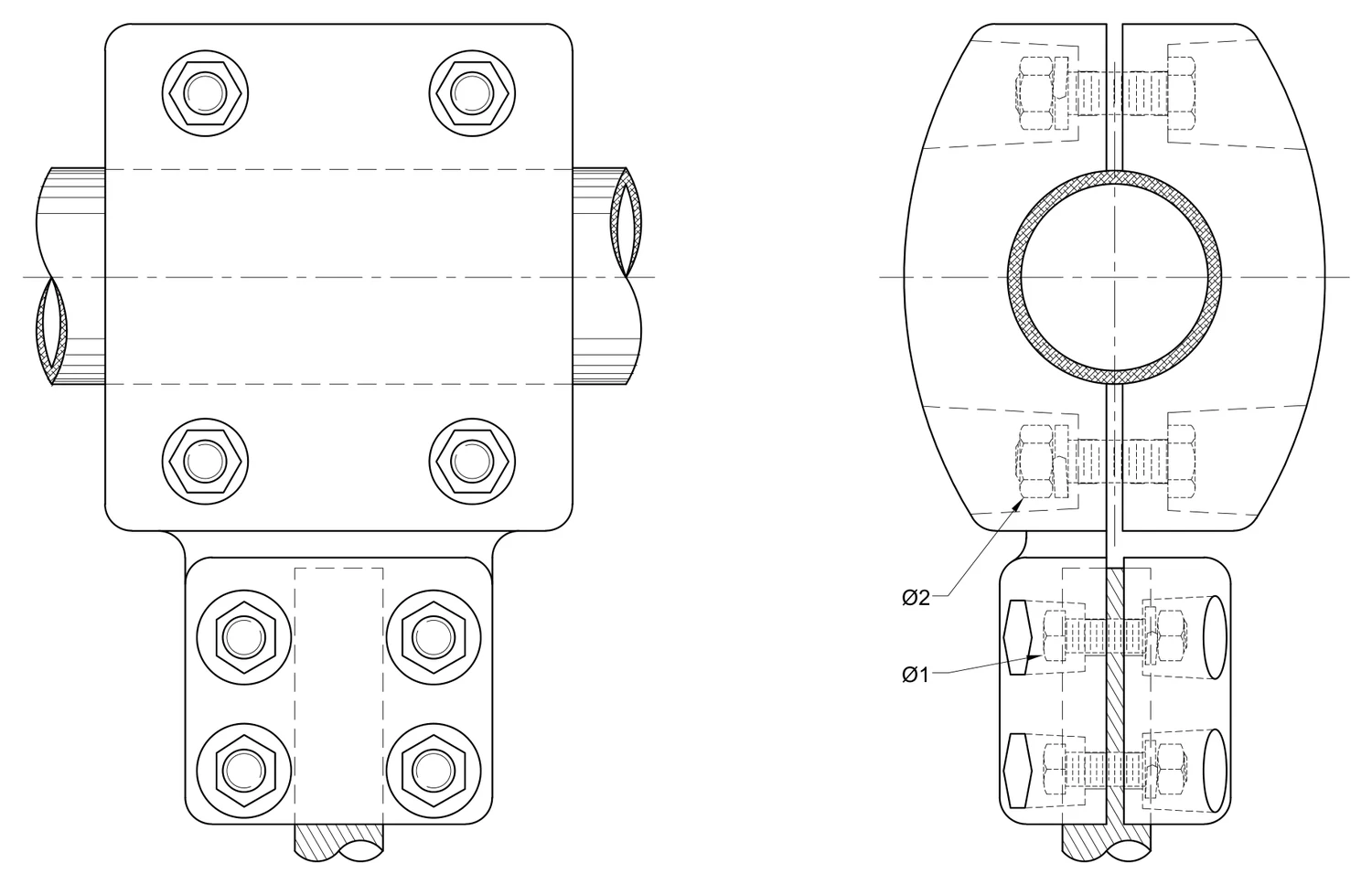

Conector derivador mecánico tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector derivador mecánico tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV

Conector derivador mecánico tubo de 2 hasta 6 IPS a cable 795-1113 ACSR/AS EAT 230-400 KV — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	CABLE ACSR	Ø1	Ø2
PMTA-2-1113-EAT	2	795 - 1113	12.7	15.9
PMTA-212-1113-EAT	2 1/2	795 - 1113	12.7	15.9
PMTA-3-1113-EAT	3	795 - 1113	12.7	15.9
PMTA-312-1113-EAT	3 1/2	795 - 1113	12.7	15.9
PMTA-4-1113-EAT	4	795 - 1113	12.7	15.9
PMTA-5-1113-EAT	5	795 - 1113	12.7	15.9
PMTA-6-1113-EAT	6	795 - 1113	12.7	15.9

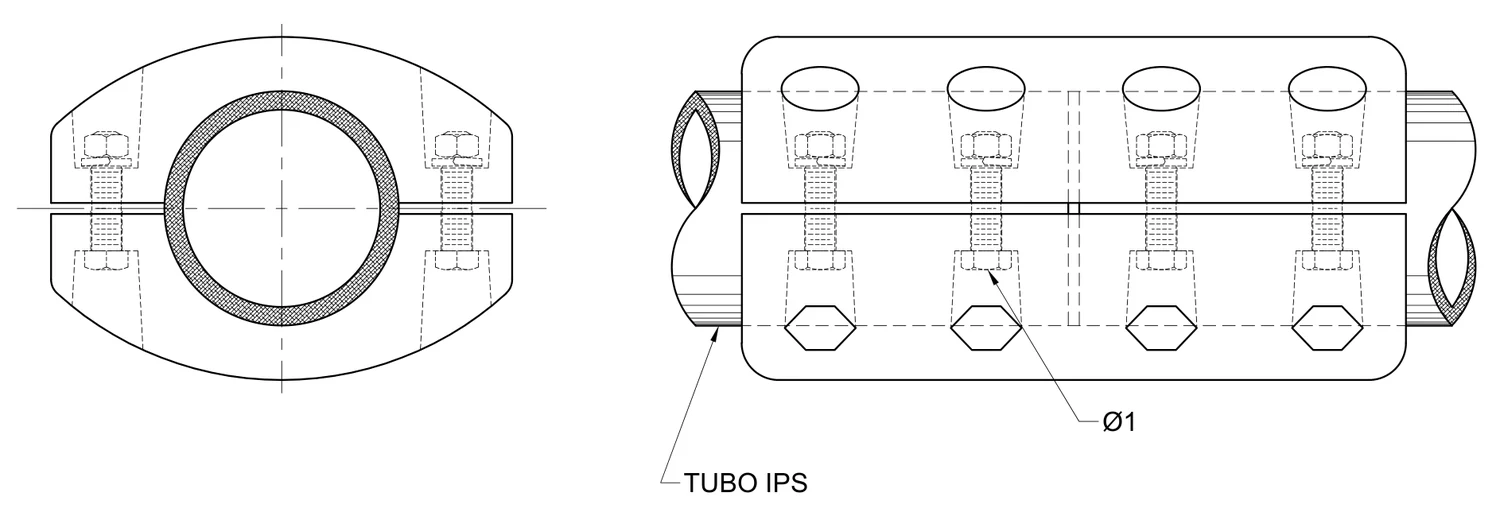

Conector cople mecánico de aluminio tubo IPS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector cople mecánico de aluminio tubo IPS EAT

Conector cople mecánico de aluminio tubo IPS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBOS DE ALUMINIO IPS ENTRADA	TUBOS DE ALUMINIO IPS SALIDA	Ø1
PMCA-2-2-EAT	2	2	15.9
PMCA-212-212-EAT	2 1/2	2 1/2	15.9
PMCA-3-3-EAT	3	3	15.9
PMCA-312-312-EAT	3 1/2	3 1/2	15.9
PMCA-4-4-EAT	4	4	15.9
PMCA-5-5-EAT	5	5	15.9
PMCA-6-6-EAT	6	6	15.9

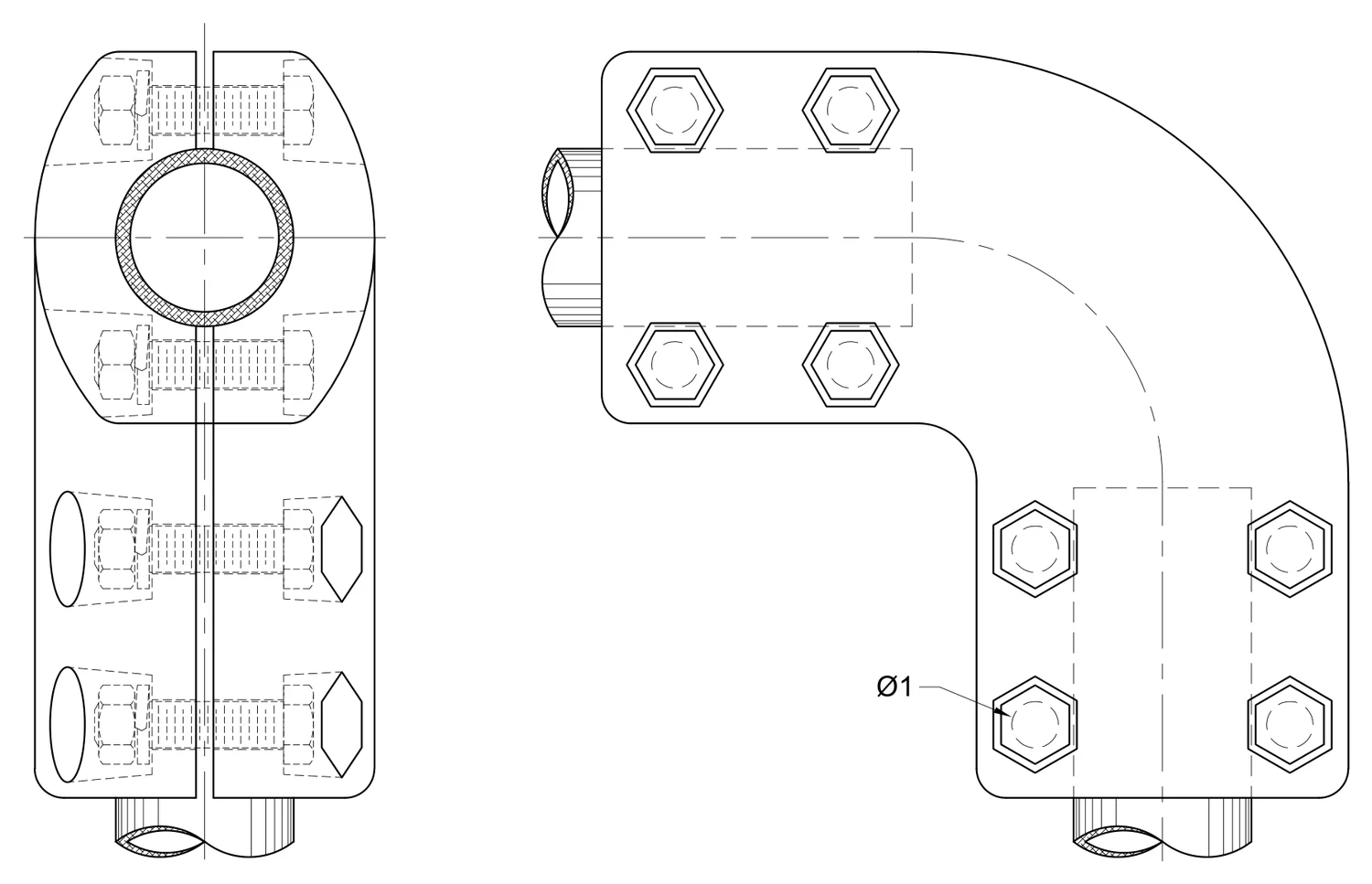

Conector cople mecánico tipo codo 90° tubo IPS EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector cople mecánico tipo codo 90° tubo IPS EAT

Conector cople mecánico tipo codo 90° tubo IPS EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBOS DE ALUMINIO IPS ENTRADA	TUBOS DE ALUMINIO IPS SALIDA	Ø1
PMLA-2-2-EAT	2	2	15.9
PMLA-212-212-EAT	2 1/2	2 1/2	15.9
PMLA-3-3-EAT	3	3	15.9
PMLA-312-312-EAT	3 1/2	3 1/2	15.9
PMLA-4-4-EAT	4	4	15.9
PMLA-5-5-EAT	5	5	15.9
PMLA-6-6-EAT	6	6	15.9

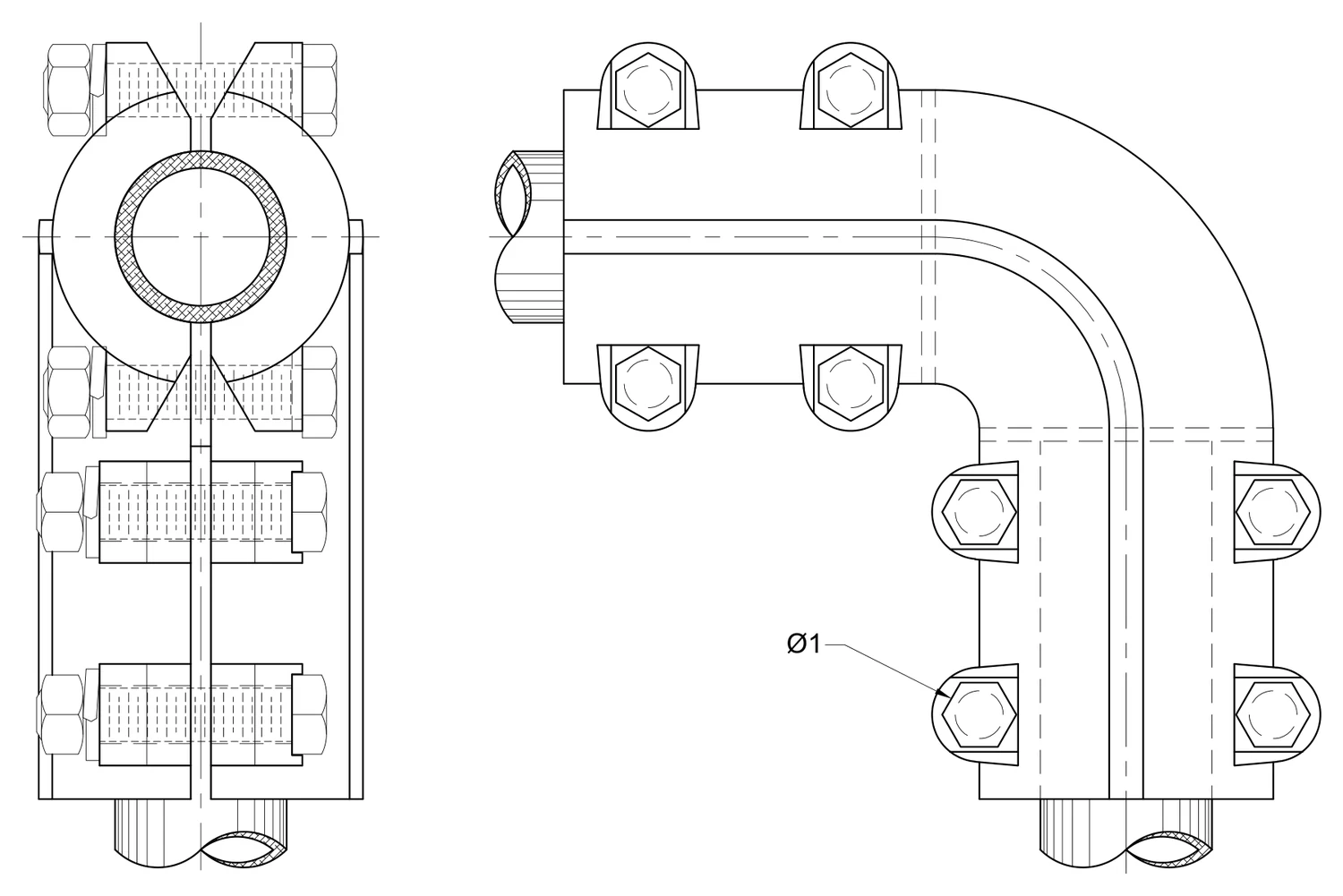

Conector cople mecánico tipo codo 90° tubo-tubo IPS

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector cople mecánico tipo codo 90° tubo-tubo IPS

Conector cople mecánico tipo codo 90° tubo-tubo IPS — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBOS DE ALUMINIO IPS ENTRADA	TUBOS DE ALUMINIO IPS SALIDA	Ø1
PMLA-2-2	2	2	12.7
PMLA-212-212	2 1/2	2 1/2	12.7
PMLA-3-3	3	3	12.7
PMLA-312-312	3 1/2	3 1/2	12.7
PMLA-4-4	4	4	12.7
PMLA-5-5	5	5	12.7
PMLA-6-6	6	6	12.7

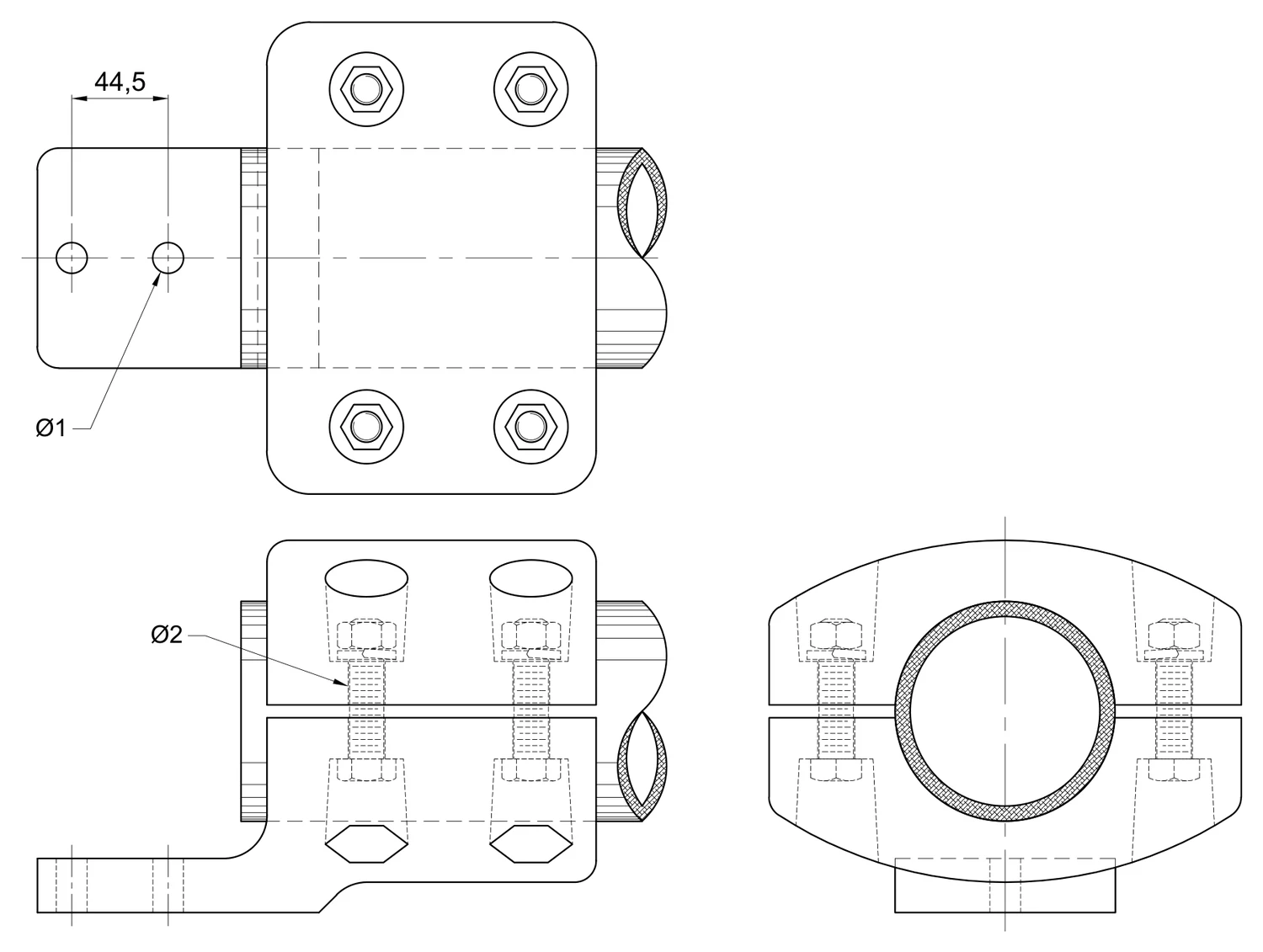

Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 2N EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 2N EAT

Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 2N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	PLANCHUELA	Ø1	Ø2
PMZA-2-2N-EAT	2	NEMA 2	14.2	15.9
PMZA-212-2N-EAT	2 1/2	NEMA 2	14.2	15.9
PMZA-3-2N-EAT	3	NEMA 2	14.2	15.9
PMZA-312-2N-EAT	3 1/2	NEMA 2	14.2	15.9
PMZA-4-2N-EAT	4	NEMA 2	14.2	15.9
PMZA-5-2N-EAT	5	NEMA 2	14.2	15.9
PMZA-6-2N-EAT	6	NEMA 2	14.2	15.9

Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 4N EAT

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

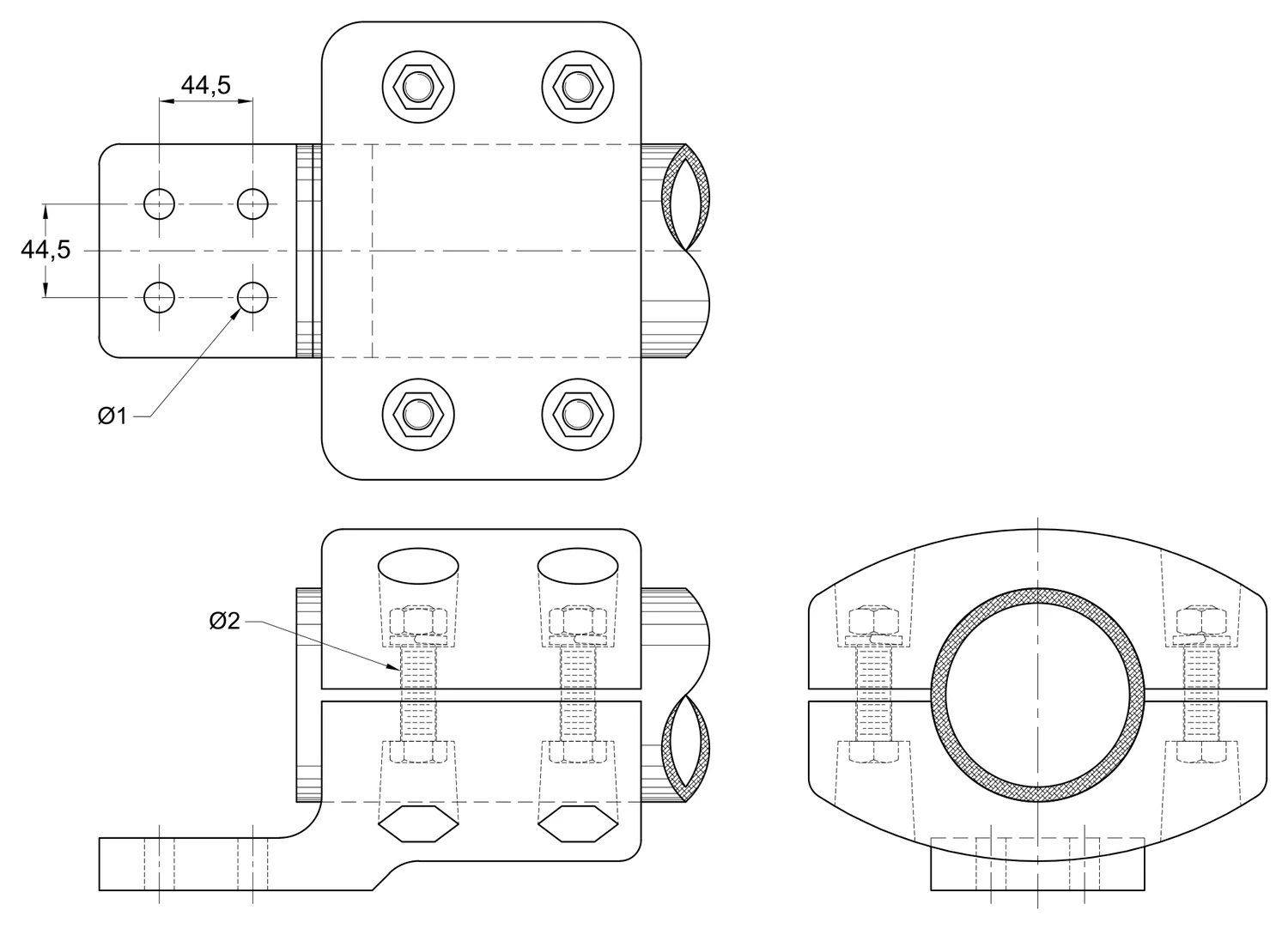

Plano 2D — Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 4N EAT

Conector zapata mecánico tubo de 2 hasta 6 IPS a placa 4N EAT — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	PLANCHUELA	Ø1	Ø2
PMZA-2-4N-EAT	2	NEMA 4	14.2	15.9
PMZA-212-4N-EAT	2 1/2	NEMA 4	14.2	15.9
PMZA-3-4N-EAT	3	NEMA 4	14.2	15.9
PMZA-312-4N-EAT	3 1/2	NEMA 4	14.2	15.9
PMZA-4-4N-EAT	4	NEMA 4	14.2	15.9
PMZA-5-4N-EAT	5	NEMA 4	14.2	15.9
PMZA-6-4N-EAT	6	NEMA 4	14.2	15.9

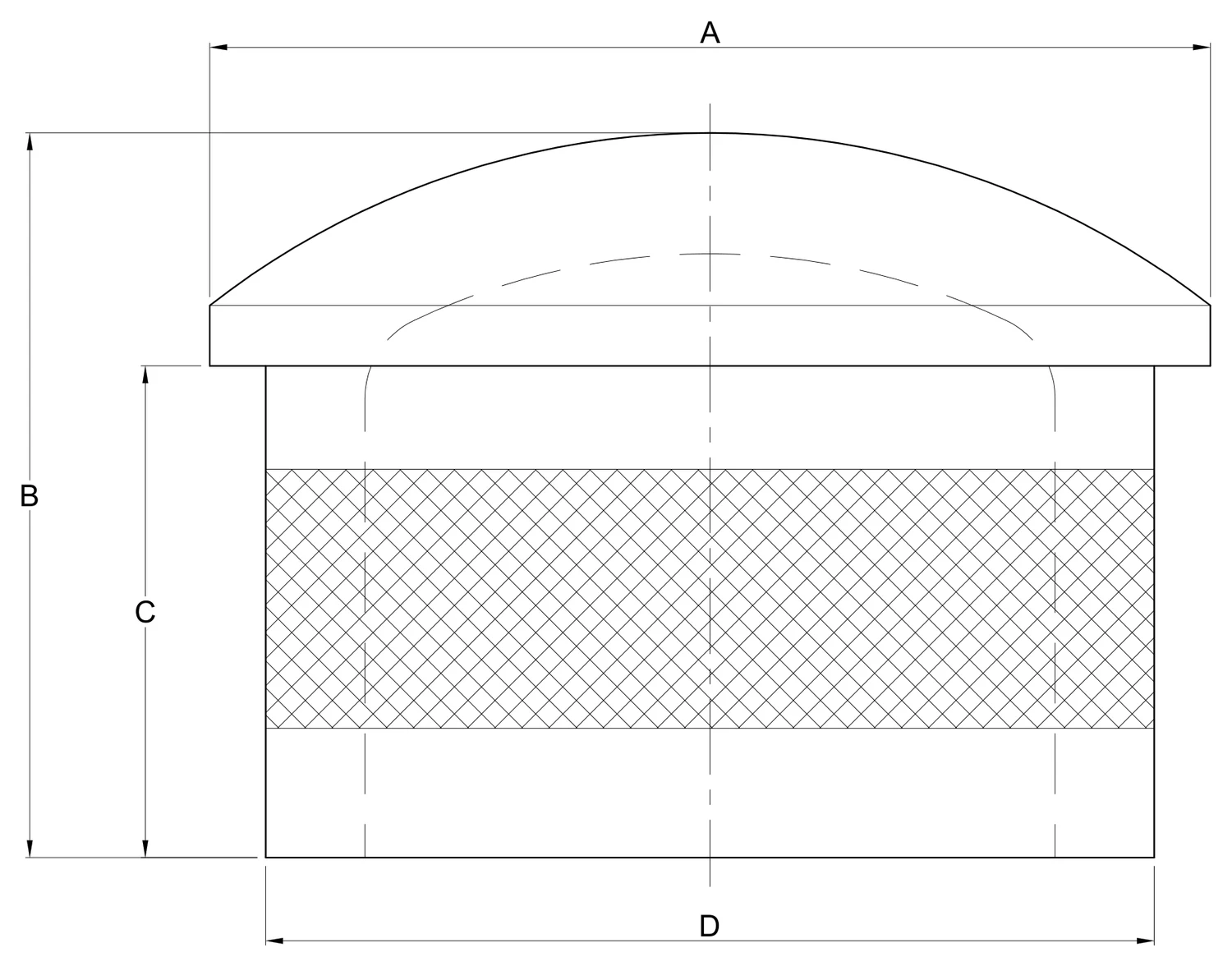

Tapón para tubos IPS

NMX-J-395-ANCE Aleación de aluminio

Tapón para tubos IPS — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO IPS	A	B	C	D
PTCA-1	1	42	44	36	27
PTCA-2	2	60	56	43	53
PTCA-212	2 1/2	60	56	43	53
PTCA-3	3	90	68	43	78
PTCA-312	3 1/2	90	68	43	78
PTCA-4	4	114	86	62	102
PTCA-5	5	140	106	80	128
PTCA-6	6	166	110	83	154

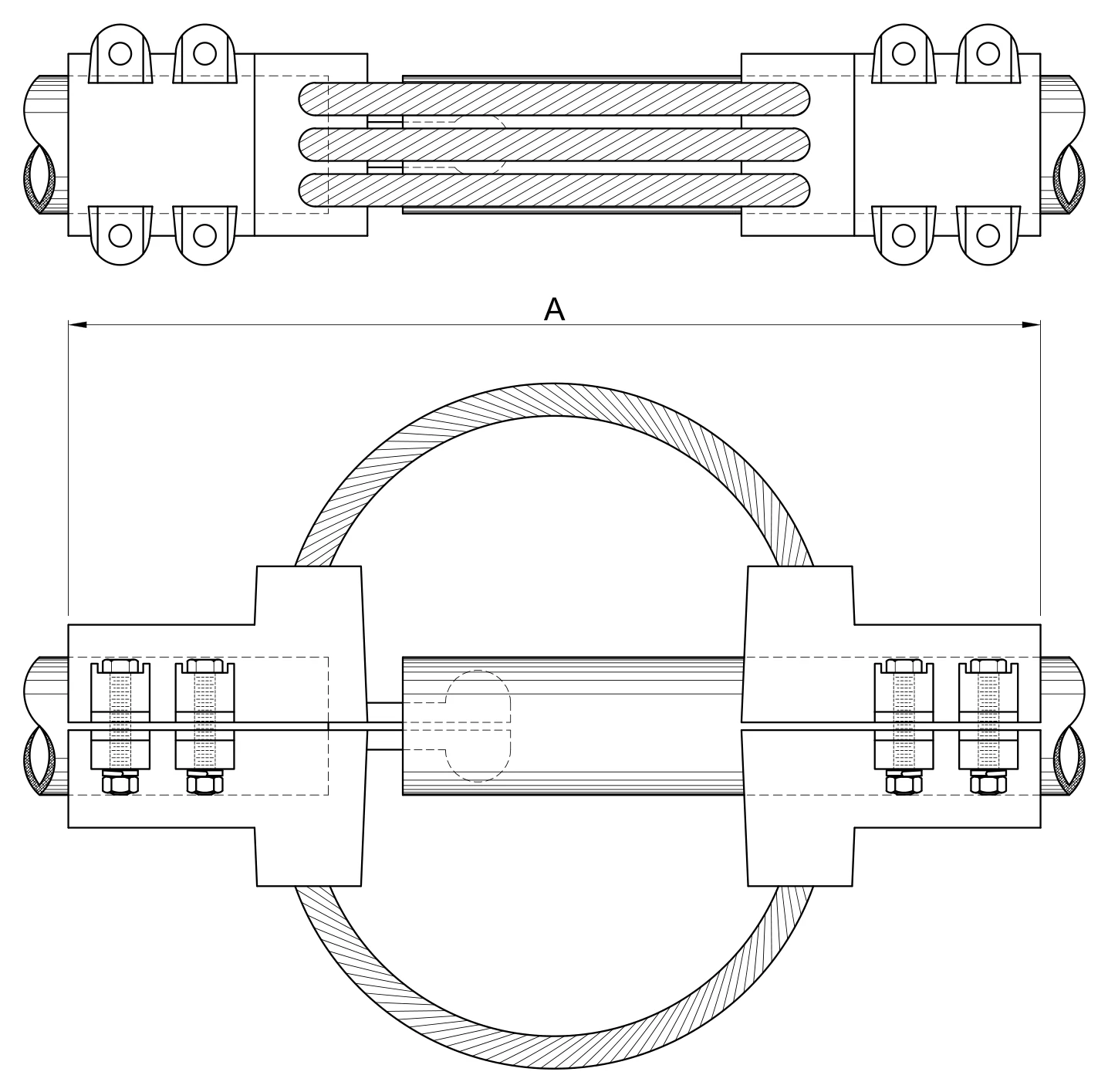

Conector mecánico expansión tubo-tubo IPS

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector mecánico expansión tubo-tubo IPS

Conector mecánico expansión tubo-tubo IPS — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	A
PMA-EXP-2-2	2	570
PMA-EXP-212-212	2 1/2	570
PMA-EXP-3-3	3	600
PMA-EXP-312-312	3 1/2	600
PMA-EXP-4-4	4	650
PMA-EXP-5-5	5	650
PMA-EXP-6-6	6	700

Conector mecánico expansión tubo IPS a placa 4N

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

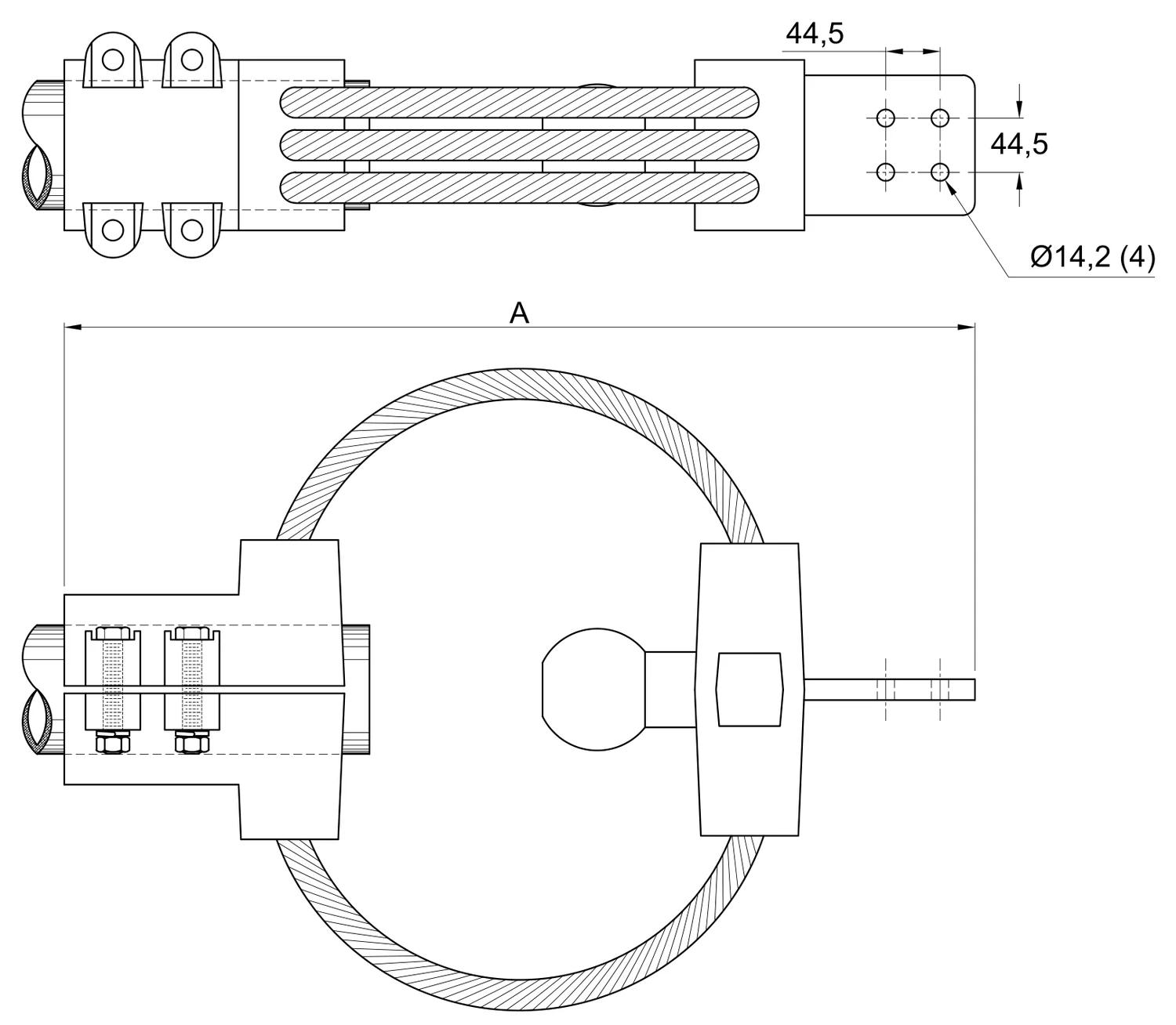

Plano 2D — Conector mecánico expansión tubo IPS a placa 4N

Conector mecánico expansión tubo IPS a placa 4N — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	TUBO DE ALUM. IPS	PLANCHUELA	A
PMA-EXP-2-4N	2	NEMA 4	560
PMA-EXP-212-4N	2 1/2	NEMA 4	560
PMA-EXP-3-4N	3	NEMA 4	590
PMA-EXP-312-4N	3 1/2	NEMA 4	590
PMA-EXP-4-4N	4	NEMA 4	610
PMA-EXP-5-4N	5	NEMA 4	610
PMA-EXP-6-4N	6	NEMA 4	650

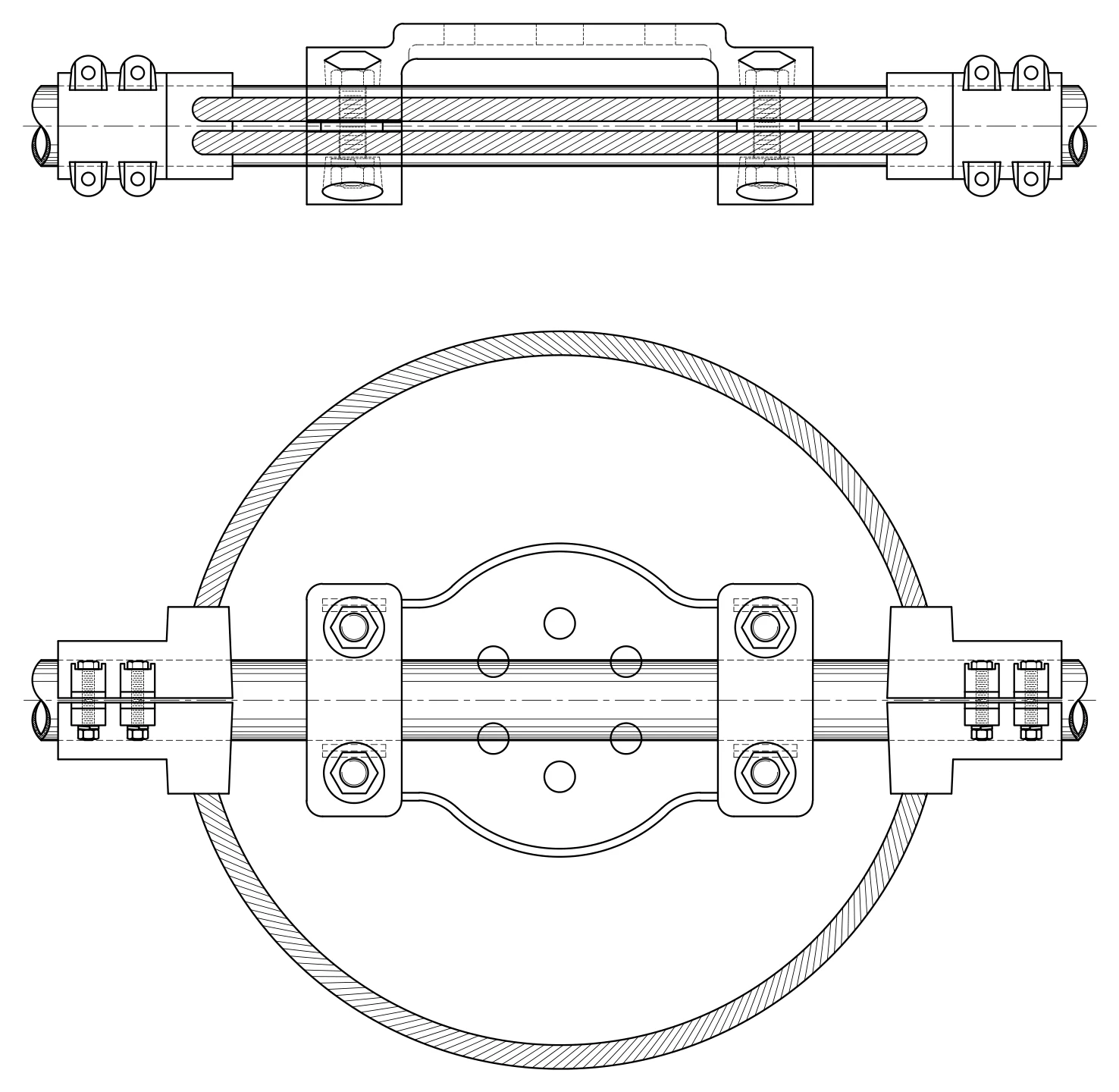

Conector soporte mecánico expansión tubo-tubo IPS a base aislador de 5"

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector soporte mecánico expansión tubo-tubo IPS a base aislador de 5"

Conector soporte mecánico expansión tubo-tubo IPS a base aislador de 5" — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	TUBO DE ALUM. IPS
	PMSA-EXP-2IPS	2

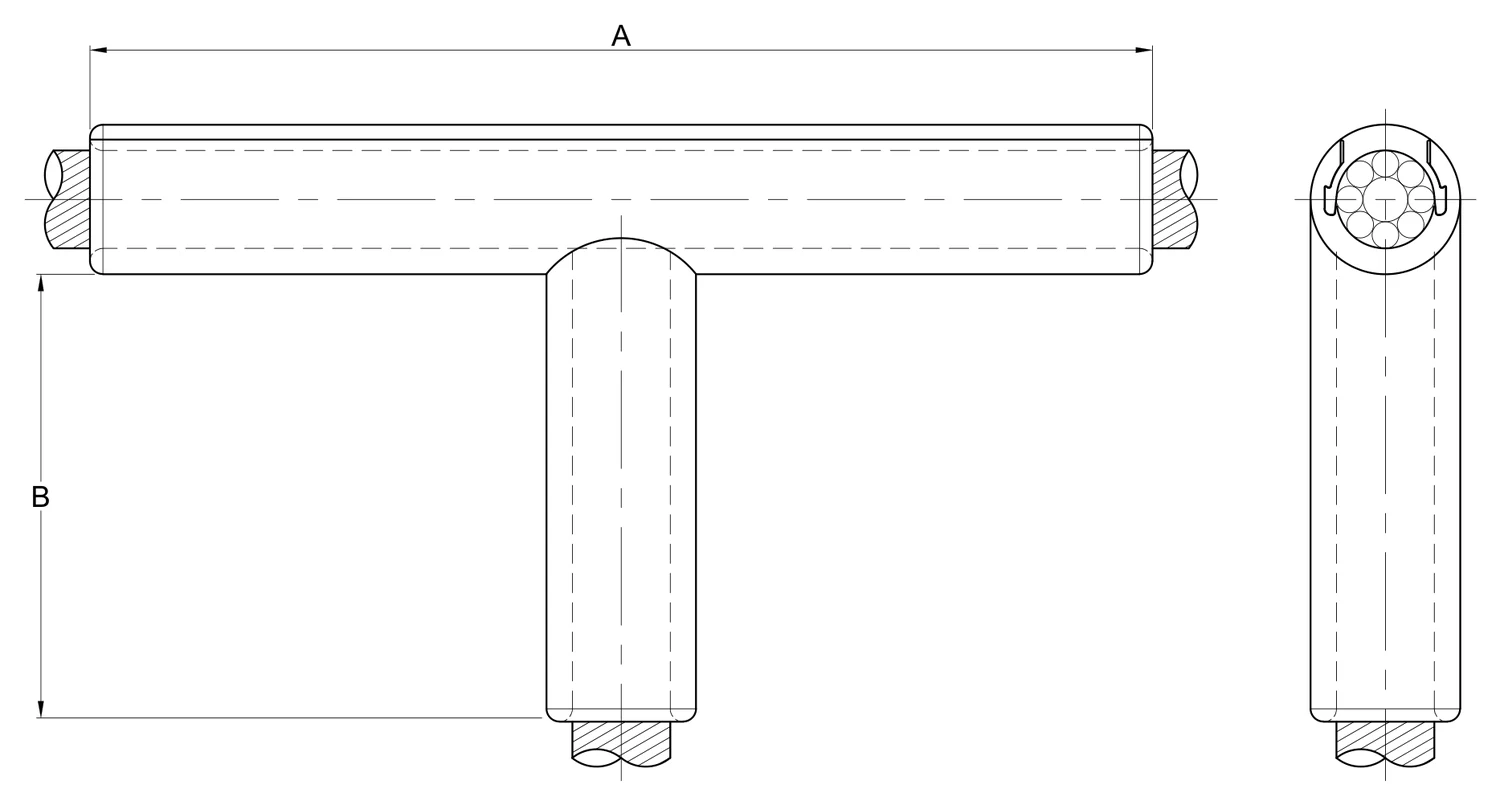

Conector "T" cable-cable a compresion tapa deslizable 1113 ACSS Alta Temperatura

NMX-J-170-ANCE Aluminio extruido

Plano 2D — Conector "T" cable-cable a compresion tapa deslizable 1113 ACSS Alta Temperatura

Conector "T" cable-cable a compresion tapa deslizable 1113 ACSS Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	RANGO DE DERIVACION	A	B	DADO PRINCIPAL	DIM. FINAL COMPRESIÓN	DADO DERIVACIÓN	DIM. FINAL COMPRESIÓN
	PTAC-1113-AT	1113 ACSS	515	255	54	47	52	44

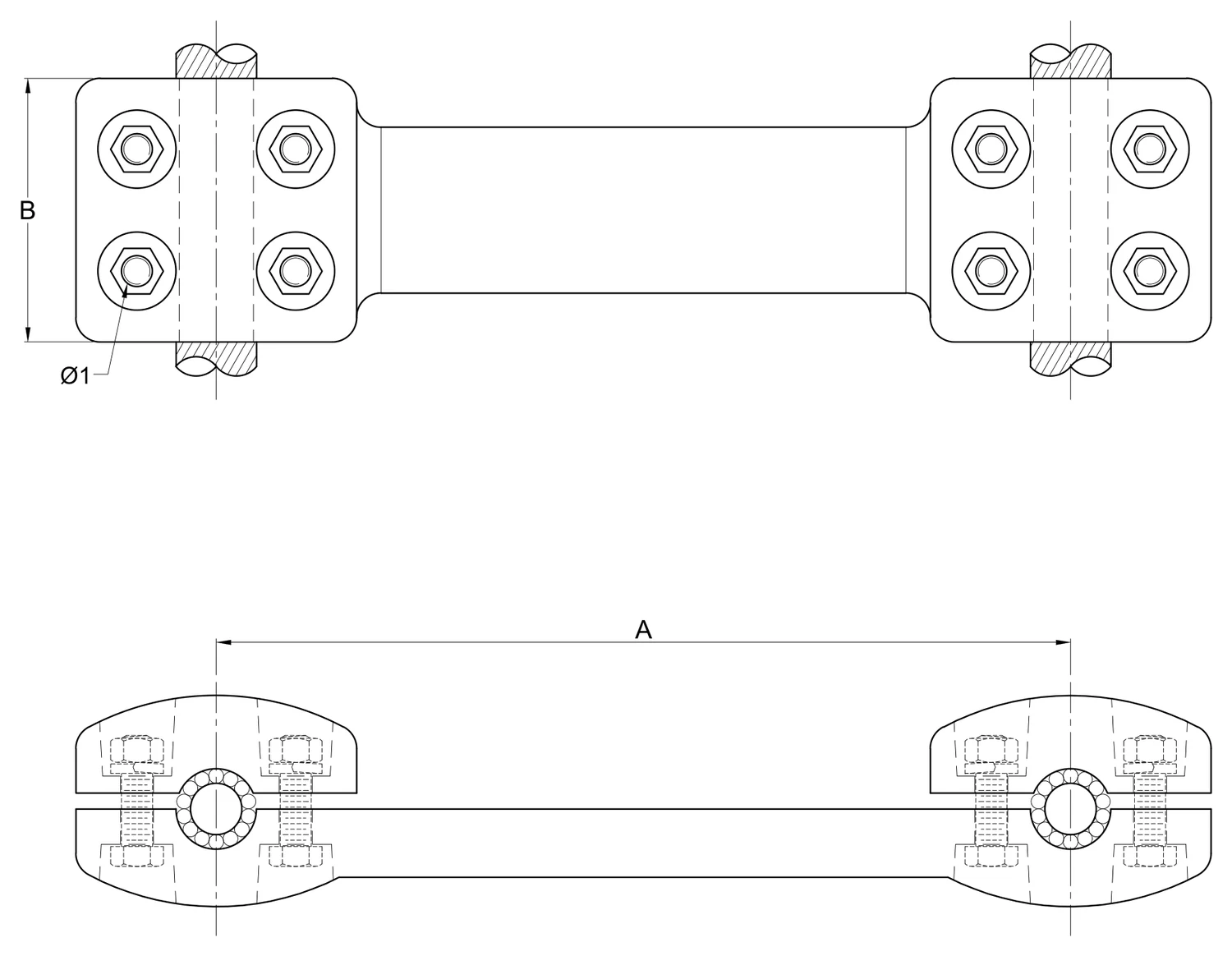

Conector separador mecánico 200-450 mm cable 1113 ACSS 400 KV Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector separador mecánico 200-450 mm cable 1113 ACSS 400 KV Alta Temperatura

Conector separador mecánico 200-450 mm cable 1113 ACSS 400 KV Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE ACSS	A	B	Ø1
	SEP-200-1113-EAT-AT	1113	200	100	12.7
	SEP-450-1113-EAT-AT	1113	450	100	12.7

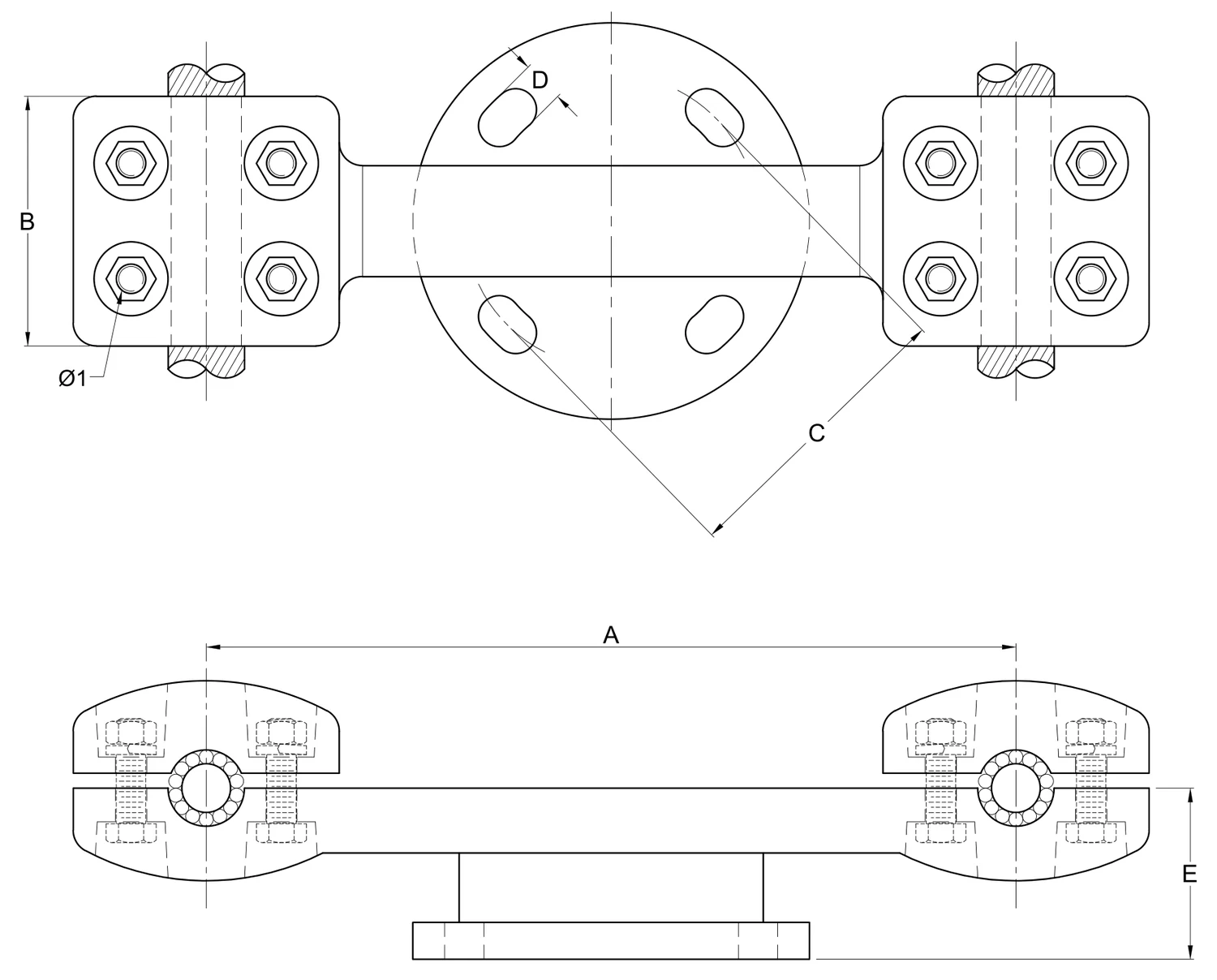

Separador mecanico 200-450 mm cable 1113 ACSS base tipo aislador 5" 400 KV Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Separador mecanico 200-450 mm cable 1113 ACSS base tipo aislador 5" 400 KV Alta Temperatura

Separador mecanico 200-450 mm cable 1113 ACSS base tipo aislador 5" 400 KV Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE ACSS	A	B	C	D	E	Ø1
	SEP-200-1113-5-EAT-AT	1113	200	100	127	18	82	12.7
	SEP-450-1113-5-EAT-AT	1113	450	100	127	18	82	12.7

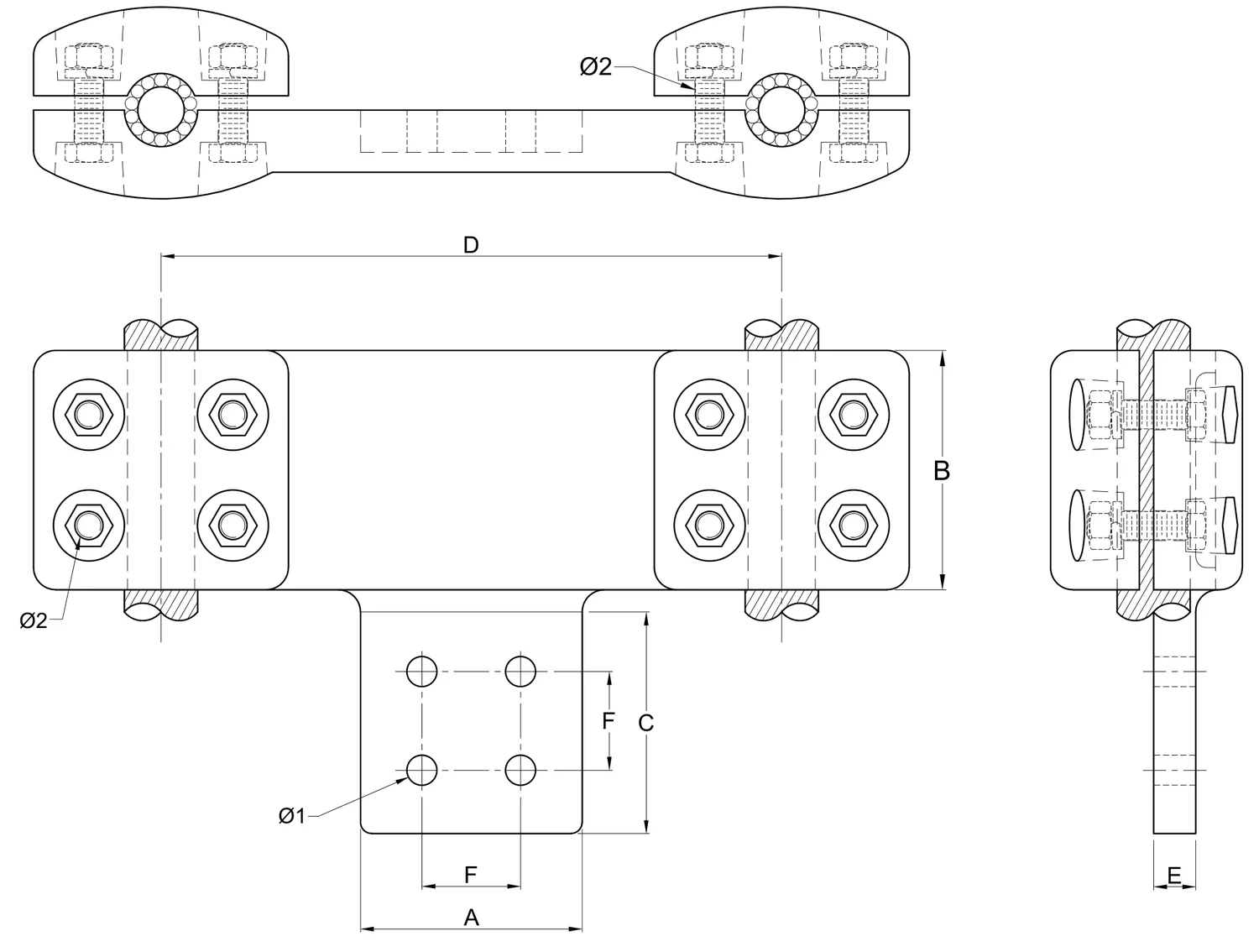

Conector mecánico tipo "T" cable 1113 ACSS separación de conductores 200 o 450 mm a placa 4N EAT Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector mecánico tipo "T" cable 1113 ACSS separación de conductores 200 o 450 mm a placa 4N EAT Alta Temperatura

Conector mecánico tipo "T" cable 1113 ACSS separación de conductores 200 o 450 mm a placa 4N EAT Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE ACSS	PLANCHUELA	A	B	C	D	E	F	Ø1	Ø2
	PMZA-200-1113-4N-EAT-AT	1113	NEMA 4	101.7	160	101.7	200	19	44.5	14.2	12.7
	PMZA-450-1113-4N-EAT-AT	1113	NEMA 4	101.7	160	101.7	450	19	44.5	14.2	12.7

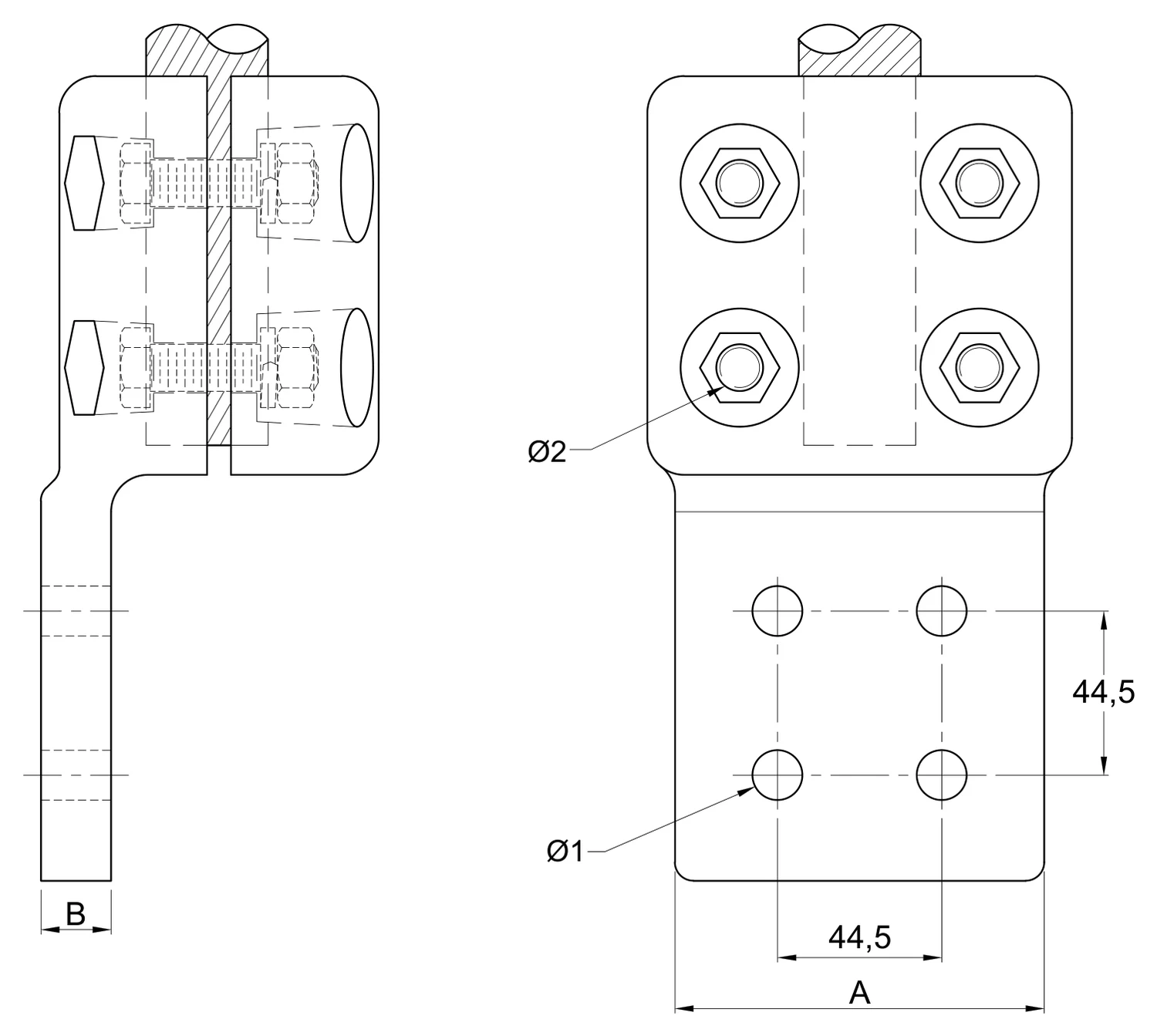

Conector mecánico terminal zapata NEMA 4 EAT cable 1113 ACSS 400 KV Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector mecánico terminal zapata NEMA 4 EAT cable 1113 ACSS 400 KV Alta Temperatura

Conector mecánico terminal zapata NEMA 4 EAT cable 1113 ACSS 400 KV Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE ACSS	PLANCHUELA	A	B	Ø1	Ø2
	PMZA-1113-4N-EAT-AT	1113	NEMA 4	101.7	18	14.2	12.7

Conector mecánico tipo "T" cable 1113 ACSS EAT Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

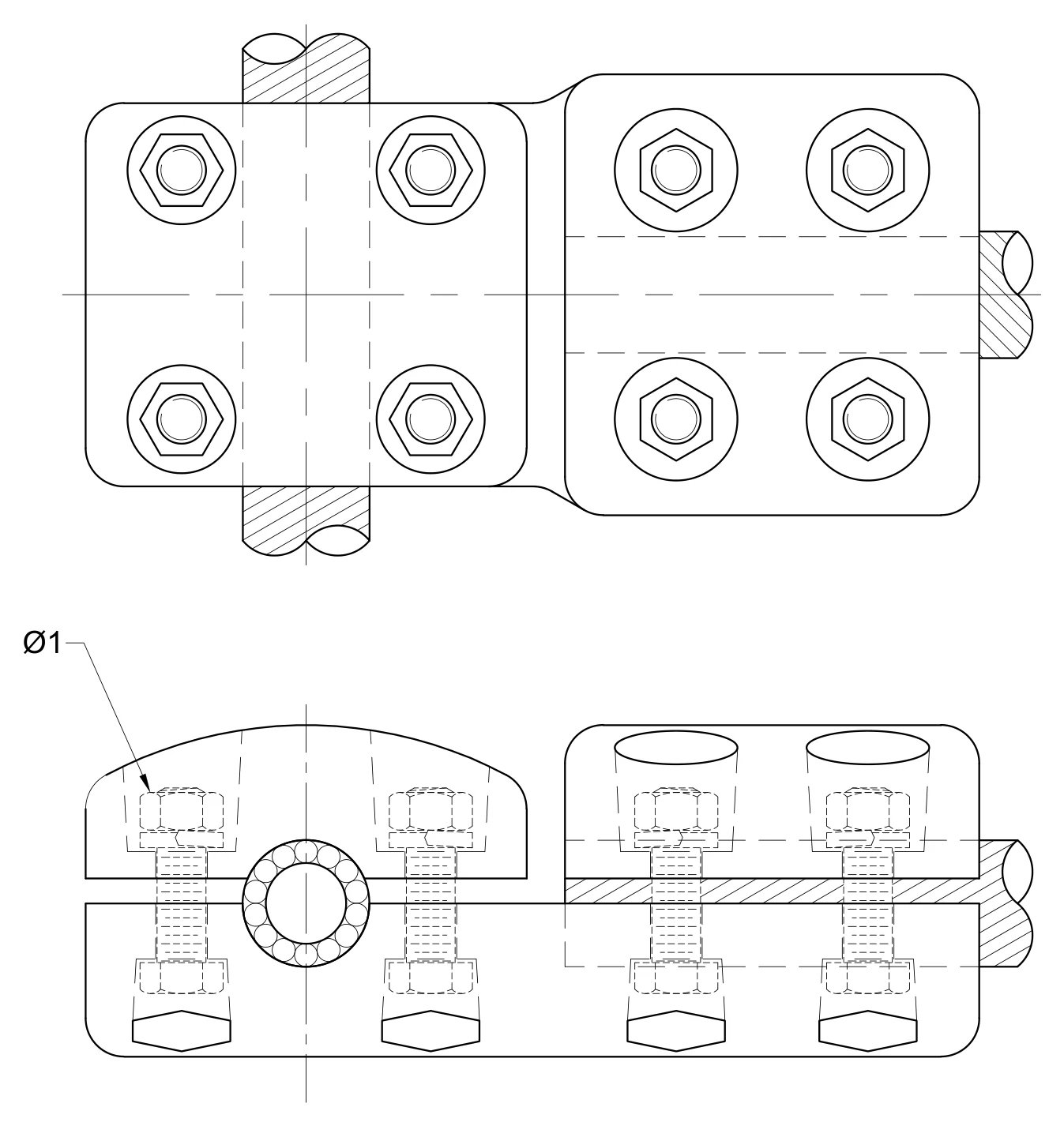

Plano 2D — Conector mecánico tipo "T" cable 1113 ACSS EAT Alta Temperatura

Conector mecánico tipo "T" cable 1113 ACSS EAT Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	CABLE ACSS	Ø1
	PMTA-1113-EAT-AT	795-1113	12.7

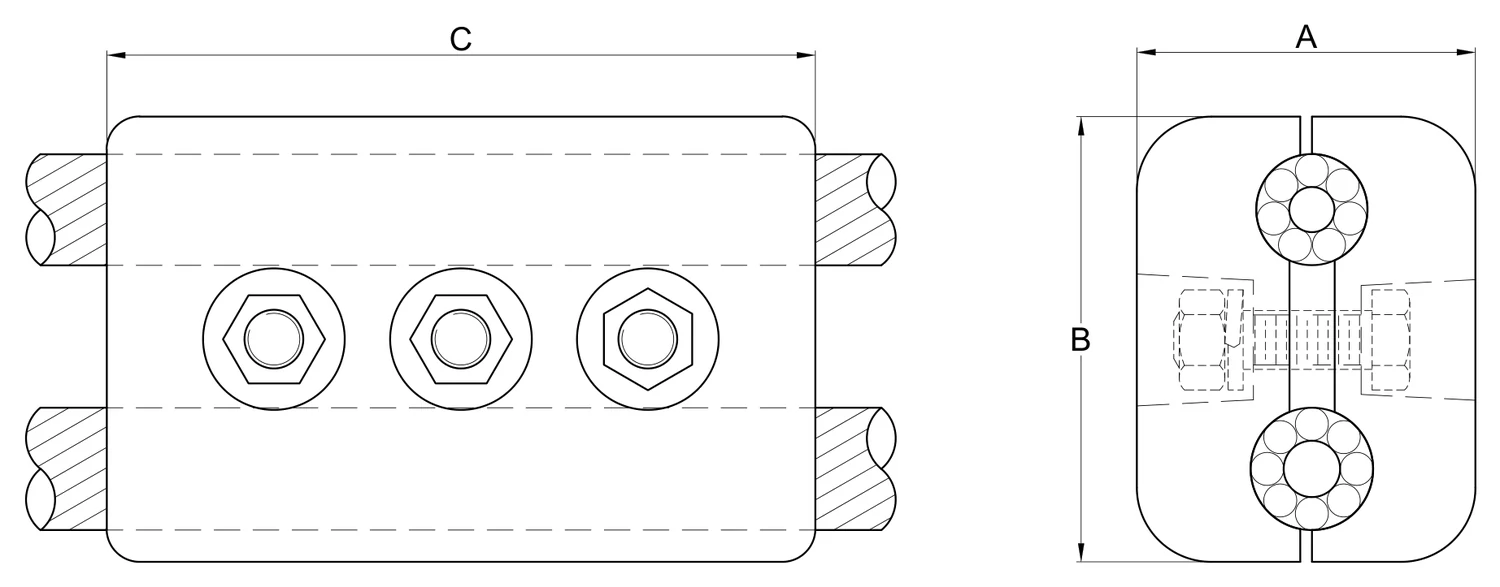

Conector paralelo extra alta tensión, cables 1113 ACSS Alta Temperatura

NMX-J-395-ANCE Aleación de aluminio acero galv. por inmersión en caliente

Plano 2D — Conector paralelo extra alta tensión, cables 1113 ACSS Alta Temperatura

Conector paralelo extra alta tensión, cables 1113 ACSS Alta Temperatura — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
Agregar	CATALOGO	A	B	C	CABLE ACSS PRINCIPAL	CABLE ACSS DERIVACION	TORNILLERIA AC INOXIDABLE
	PCPA-1113-EAT-AT	110	135	225	1113	1113	5/8 X 2" (3)

Conector zapata a compresión de aluminio

CFE 55000-77 / NMX-J-395-ANCE Aluminio extruido COLOCAR LA LETRA "E" AL FINAL DEL CATALOGO CUANDO SE REQUIERAN ACABADOS ESTAÑADOS "BIMETALICOS"

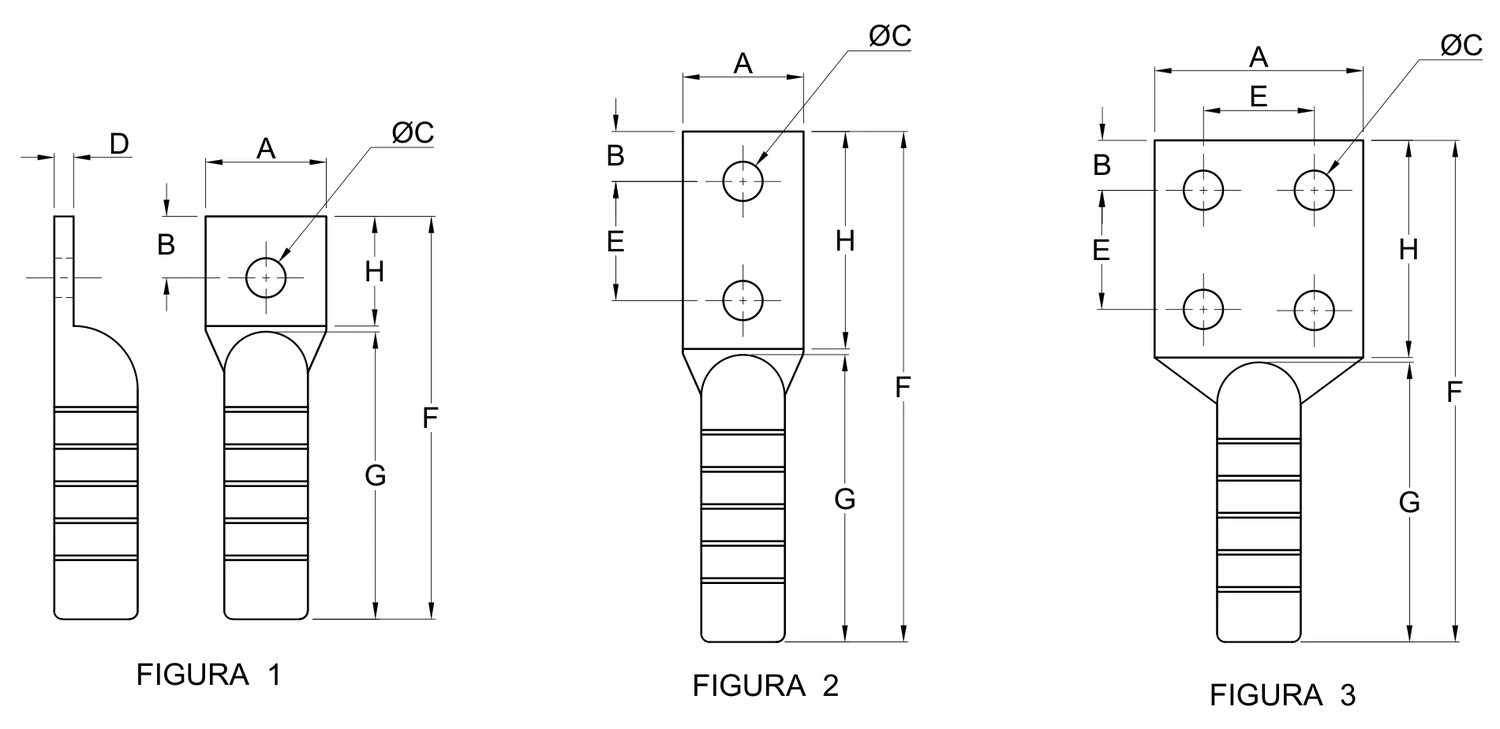

Plano 2D — Conector zapata a compresión de aluminio

Conector zapata a compresión de aluminio — variantes por conductor (dimensiones en mm). Usa + y elige cuántas piezas para agregar a tu cotización.
CATALOGO	RANGO CONDUCTORES	DESCRIPCIÓN CORTA CFE "DR"	FIG	A	B	C	D	E	F	G	H	HTA.	DIM. FINAL
PCZA-10-1N	2-1/0 (CU-AL) - 2-1/0 ACSR	ZCST-DR-53AL	1	24	13	14	7	N/A	73	47	26	VC6	N/A
PCZA-40-1N	1/0-4/0 (CU-AL) - 1/0-4/0 ACSR	ZCST-DR-107AL	1	32	14	14	7	N/A	87	59	28	VC6	N/A
PCZA-336-1N	250-350 (CU-AL) - 266-336 ACSR	ZCST-DR-127AL / ZCST-DR-177AL	1	42	16	14	10	N/A	100	68	32	VC6	N/A
PCZA-477-1N	500 (CU-AL) - 477 ACSR	ZCST-DR-253AL	1	45	16	14	8	N/A	127	95	32	VC6	N/A
PCZA-10-2N	2-1/0 (CU-AL) - 2-1/0 ACSR	N/A	2	24	13	14	7	44.5	116	45	71	VC6	N/A
PCZA-40-2N	1/0-4/0 (CU-AL) - 1/0-4/0 ACSR	ZCST-DR-107AL	2	32	14	14	7	44.5	130	57	73	VC6	N/A
PCZA-336-2N	250-350 (CU-AL) - 266-336 ACSR	ZCST-DR-127AL / ZCST-DR-177AL	2	42	16	14	10	44.5	160	83	77	VC6	N/A
PCZA-477-2N	500 (CU-AL) - 477 ACSR	N/A	2	45	16	14	8	44.5	160	83	77	VC6	N/A
PCZA-477-2N2	500-700 (CU-AL) - 477 ACSR	N/A	2	55	16	14	13	44.5	242	162	80	36	32
PCZA-795-2N	750-900 (CU-AL) - 795-900 ACSR	N/A	2	64	16	14	16	44.5	242	162	80	50	43
PCZA-1113-2N	1000 (CU-AL) - 1113 ACSR	N/A	2	76	16	14	21	44.5	245	161	84	52	44
PCZA-1250-2N	1250 (CU-AL) - 1250 AAC	N/A	2	76	16	14	21	44.5	245	161	84	52	44
PCZA-477-4N	500-700 (CU-AL) - 477 ACSR	N/A	3	76	16	14	18	44.5	242	162	80	36	32
PCZA-795-4N	750-900 (CU-AL) - 795-900 ACSR	N/A	3	76	16	14	18	44.5	242	162	80	50	43
PCZA-1113-4N	1000 (CU-AL) - 1113 ACSR	N/A	3	76	16	14	21	44.5	245	161	84	52	44
PCZA-1250-4N	1250 (CU-AL) - 1250 AAC	N/A	3	76	16	14	21	44.5	245	161	84	52	44

Aplicaciones

¿Dónde se usan los conectores de subestación?

Los conectores de subestación Partalum se usan dentro de la subestación para armar la barra rígida tubular IPS, conectar el conductor al equipo (interruptores, cuchillas, transformadores), soportar barra o conductor sobre aislador de base, y conectar a los bornes del autotransformador, en niveles de hasta 400 KV.

Barra rígida

Armado y conexión de barra tubular de aluminio IPS con cople, codo, reductor y tapón.

Equipo de subestación

Conexión de conductor a interruptores, cuchillas y transformadores mediante zapatas terminales NEMA.

Soporte a aislador

Apoyo de barra o conductor sobre aislador de base, en alturas de 3" y 5".

Autotransformador

Conexión a bornes de autotransformador con terminales de birlo liso o roscado.

Tramos de alta temperatura

Conexión de conductor ACSS de alta temperatura en subestaciones de hasta 400 KV.

Materiales y normas

¿De qué material son y qué normas cumplen?

Los conectores de subestación se fabrican principalmente en aluminio extruido y de aleación para conducción eléctrica eficiente. Las zapatas terminales llevan placa de barrenado NEMA 2N–8N, y toda la línea se diseña con conformidad a especificaciones CFE.

Esfera de Aluminio — Partalum — Aluminio

Aluminio extruido / aleación
Tubo de aluminio IPS
Placa NEMA 2N–8N

Ver normas de referencia →

Preguntas frecuentes

Lo que pregunta ingeniería sobre esta línea.

¿Qué nivel de tensión cubren los conectores de subestación Partalum?

Cubren subestaciones de hasta 400 KV, incluida la línea de alta temperatura ACSS para tramos de mayor capacidad térmica.

¿Qué placa NEMA usan las zapatas terminales?

Las zapatas terminales a compresión se fabrican con placa de barrenado NEMA en patrones 2N a 8N, en versiones recta y a 90°, para conectar cable conductor.

¿Tienen accesorios para barra tubular de aluminio IPS?

Sí. La línea incluye accesorios de tubo IPS —cople, codo, reductor y tapón— para armar barra rígida de aluminio en subestación.

Cotización

¿Necesitas conectores de subestación?

Envíanos tu descripción, conductor, nivel de tensión y cantidades. Respondemos con el conector correcto de la línea.

Solicitar cotización → Contacto
