Name: Conjuntos de líneas de transmisión Partalum
Brand: Partalum

Los conjuntos de líneas de transmisión Partalum son conjuntos de suspensión, tensión y en "V" para líneas de transmisión de 69 a 400 KV, para haces de 1 a 4 conductores por fase.

69–400 KV1–4 C/FClase 52.5, 52.8CFE · NMX-ANCE

Solicitar cotización →Descargar catálogo

Catálogo · 50 productos

Desglose completo de Conjuntos de línea de Transmisión.

Cada producto con su render, designación de catálogo, norma, material y tabla de selección por conductor — extraído del catálogo técnico Partalum.

Haz clic en el + para agregar productos a tu cotización.

Conjunto de suspensión vertical 1 C/F conductor 477 ACSR, 69-161 KV

CFE 2C301-15 CS1-104-L-161 / 69-161 KV

Plano 2D — Conjunto de suspensión vertical 1 C/F conductor 477 ACSR, 69-161 KV

Conjunto de suspensión vertical 1 C/F conductor 477 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-104
3	CALAVERA OJO LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	COLA-111-1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 69-161 KV

CFE 2C301-15 CS1-139-L-161 / 69-161 KV

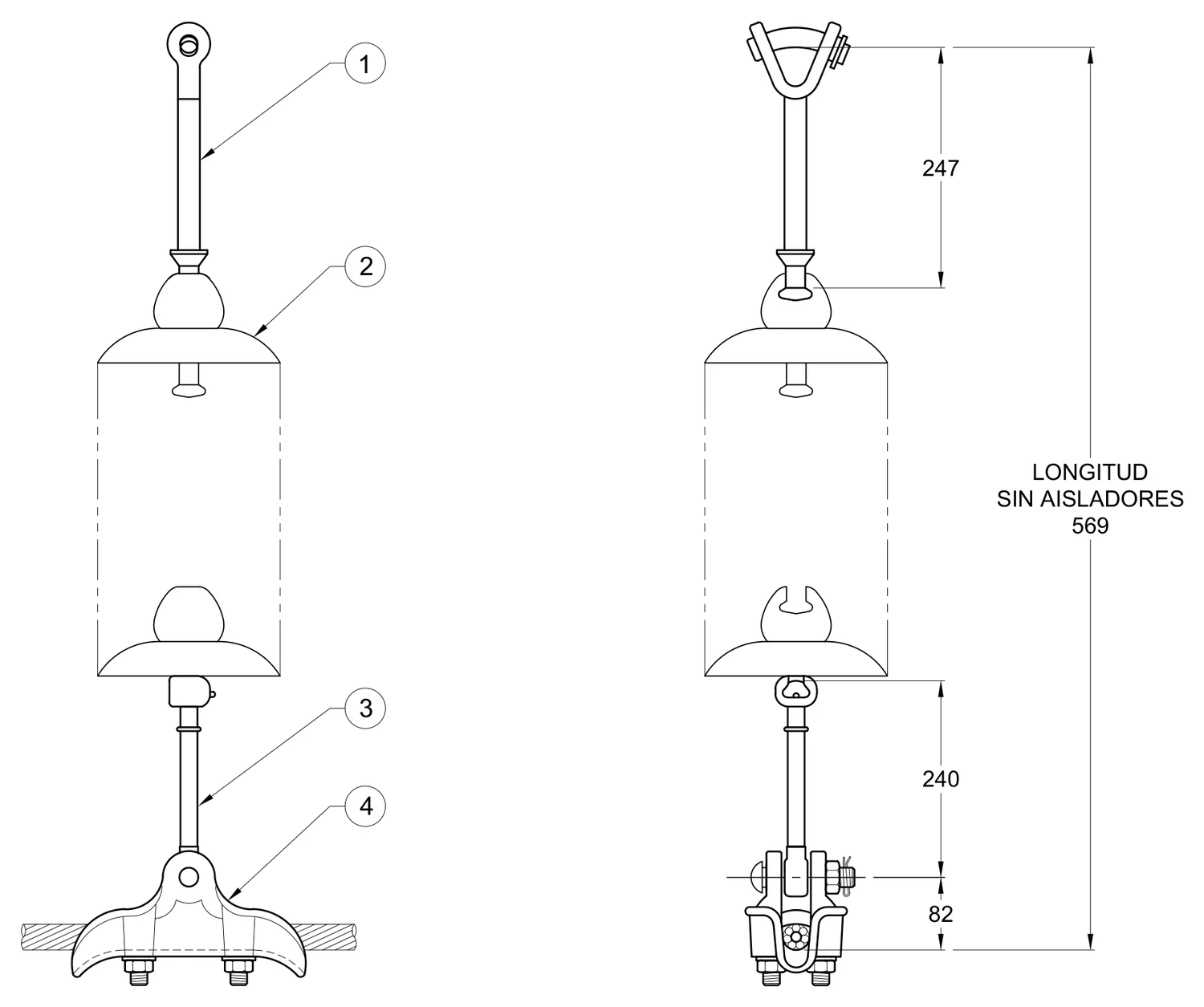

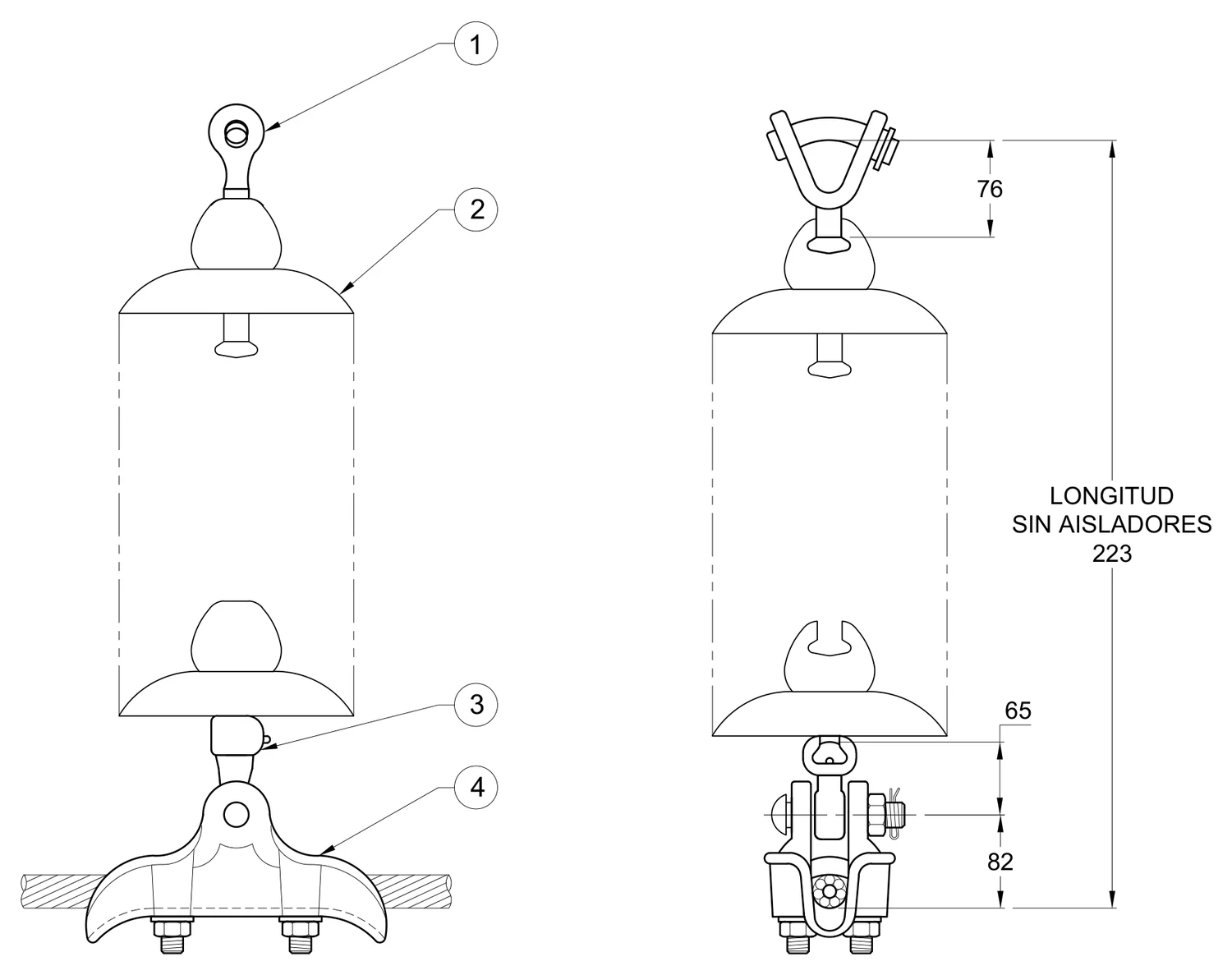

Plano 2D — Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 69-161 KV

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-139
3	CALAVERA OJO LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	COLA-111-2
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión vertical 1 C/F conductor 477 ACSR, 69-161 KV

CFE 2C301-15 CS1-104-C-161 / 69-161 KV

Conjunto de suspensión vertical 1 C/F conductor 477 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-104
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-1
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 69-161 KV

CFE 2C301-15 CS1-139-C-161 / 69-161 KV

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-139
3	CALAVERA OJO CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-2
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en “V” 1 C/F conductor 477 ACSR, 69-161 KV

CFE 2C301-15 CSV1-104-L-161 / 69-161 KV

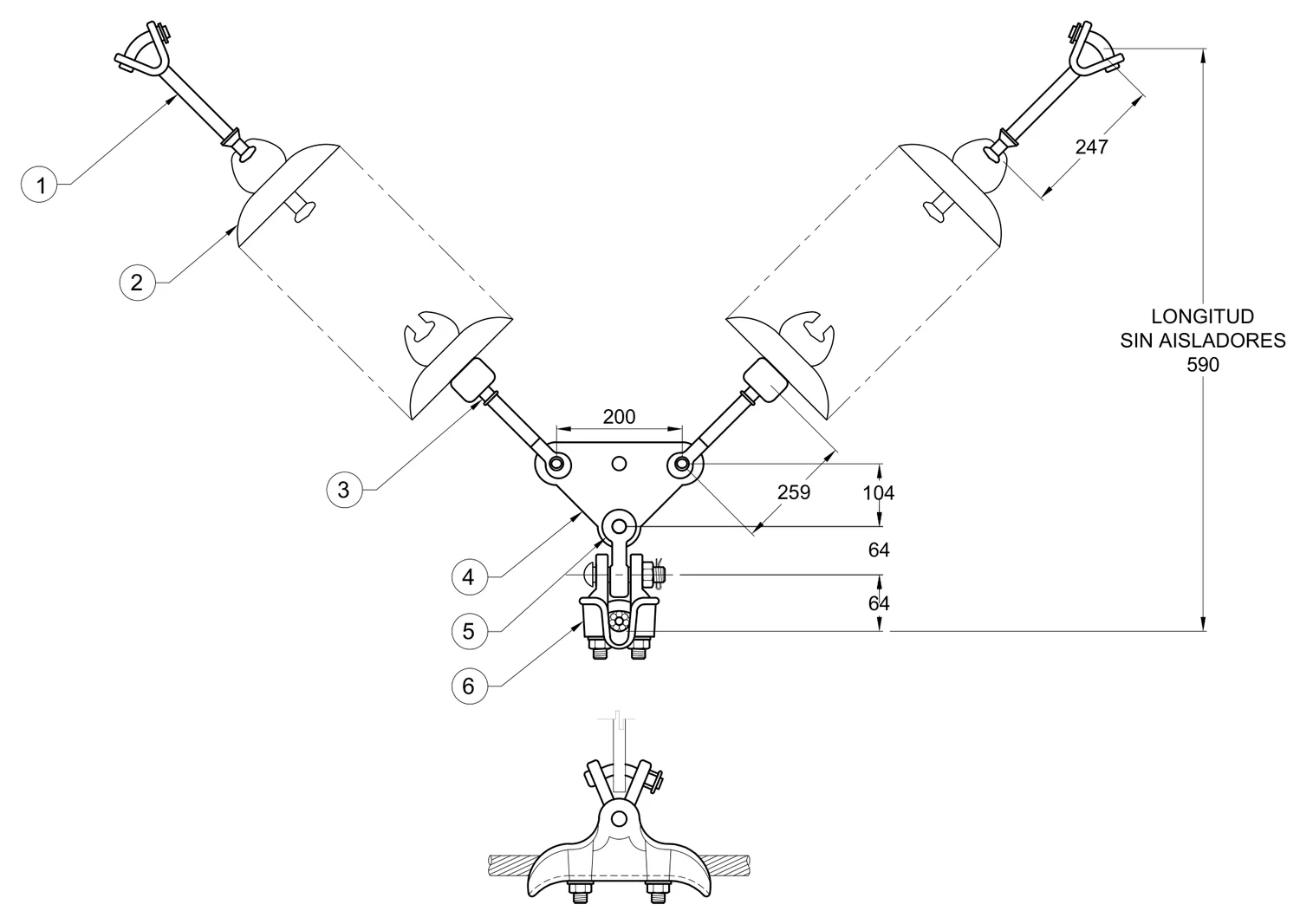

Plano 2D — Conjunto de suspensión en “V” 1 C/F conductor 477 ACSR, 69-161 KV

Conjunto de suspensión en “V” 1 C/F conductor 477 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-104
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-0
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión en “V” 1 C/F conductores 795-1113 ACSR, 69-161 KV

CFE 2C301-15 CSV1-139-L-161 / 69-161 KV

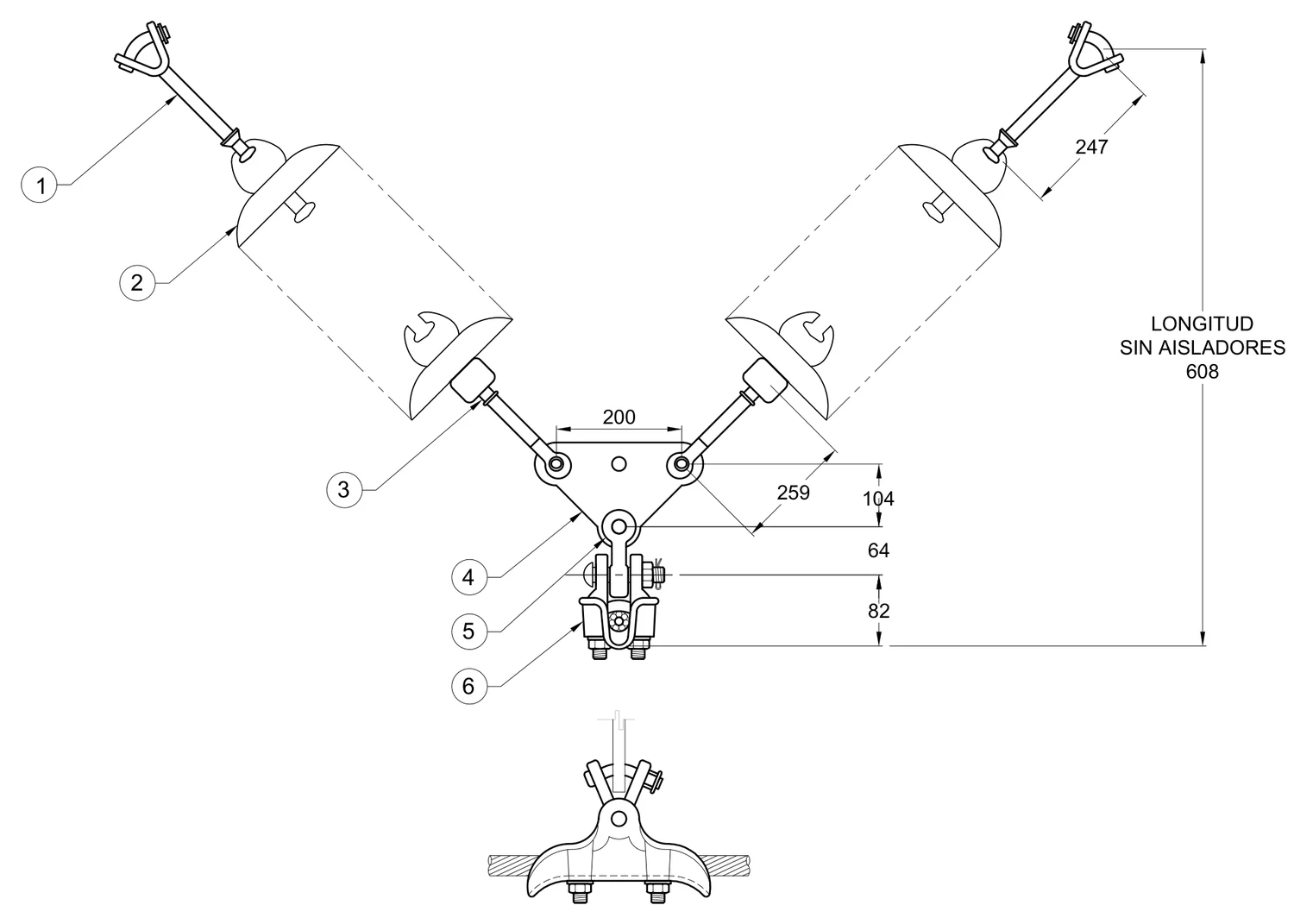

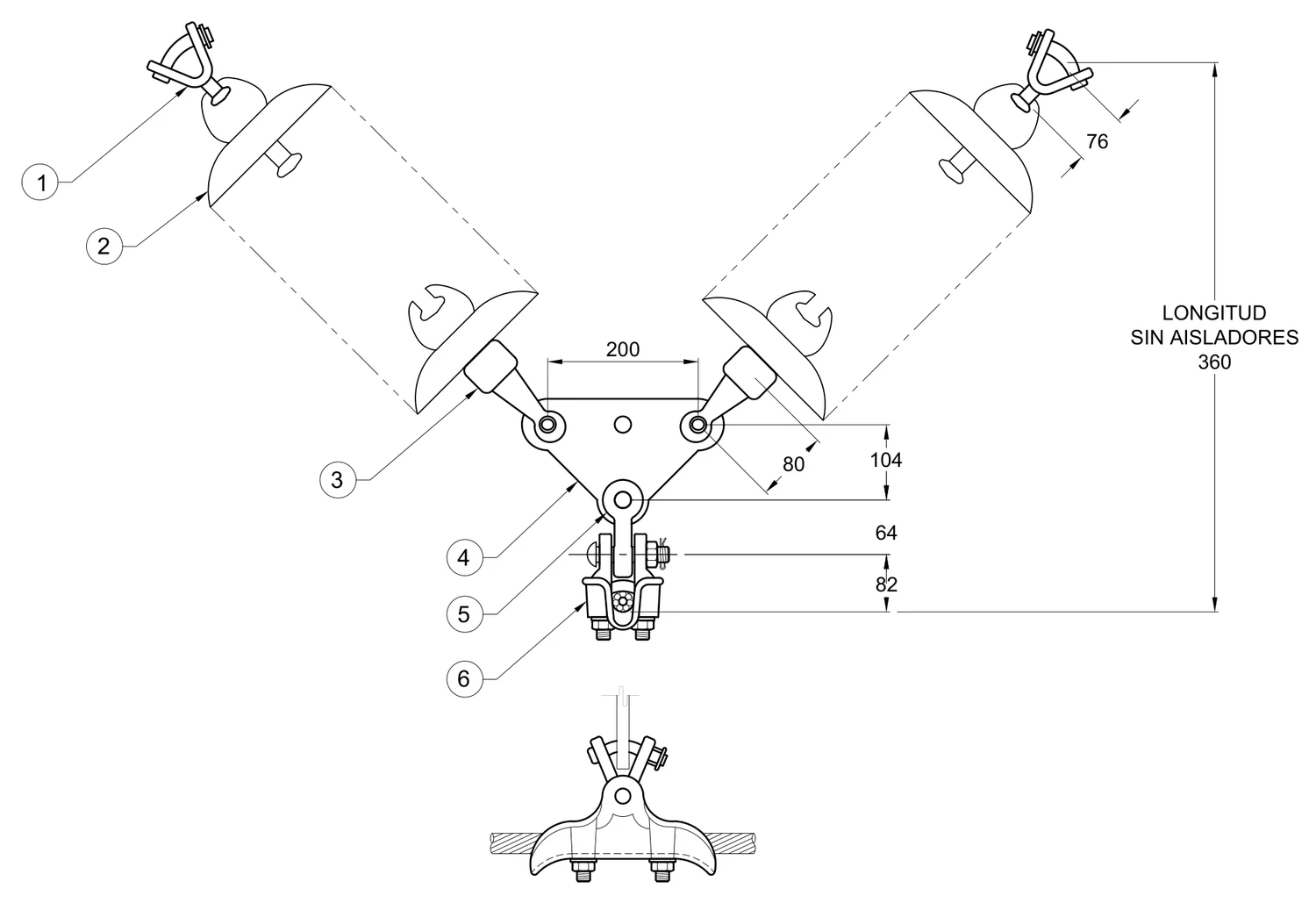

Plano 2D — Conjunto de suspensión en “V” 1 C/F conductores 795-1113 ACSR, 69-161 KV

Conjunto de suspensión en “V” 1 C/F conductores 795-1113 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión en “V” 1 C/F conductor 477 ACSR, 69-161 KV

CFE 2C301-15 CSV1-104-C-161 / 69-161 KV

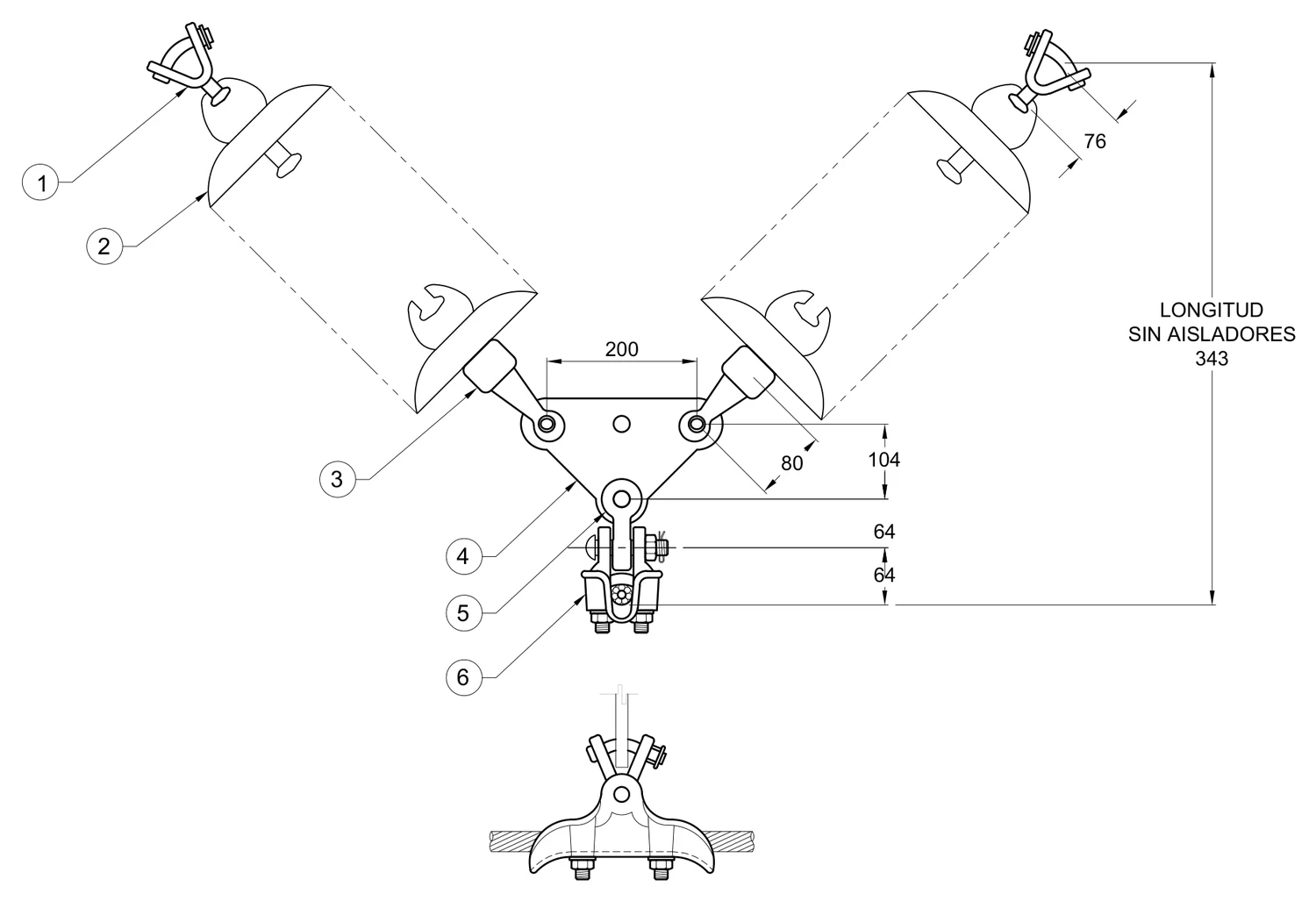

Conjunto de suspensión en “V” 1 C/F conductor 477 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-104
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-0
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión en “V” 1 C/F conductores 795-1113 ACSR, 69-161 KV

CFE 2C301-15 CSV1-139-C-161 / 69-161 KV

Conjunto de suspensión en “V” 1 C/F conductores 795-1113 ACSR, 69-161 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-139
5	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-1
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 69-161 KV

CFE 2C301-15 CT12A-L-161 / 69-161 KV

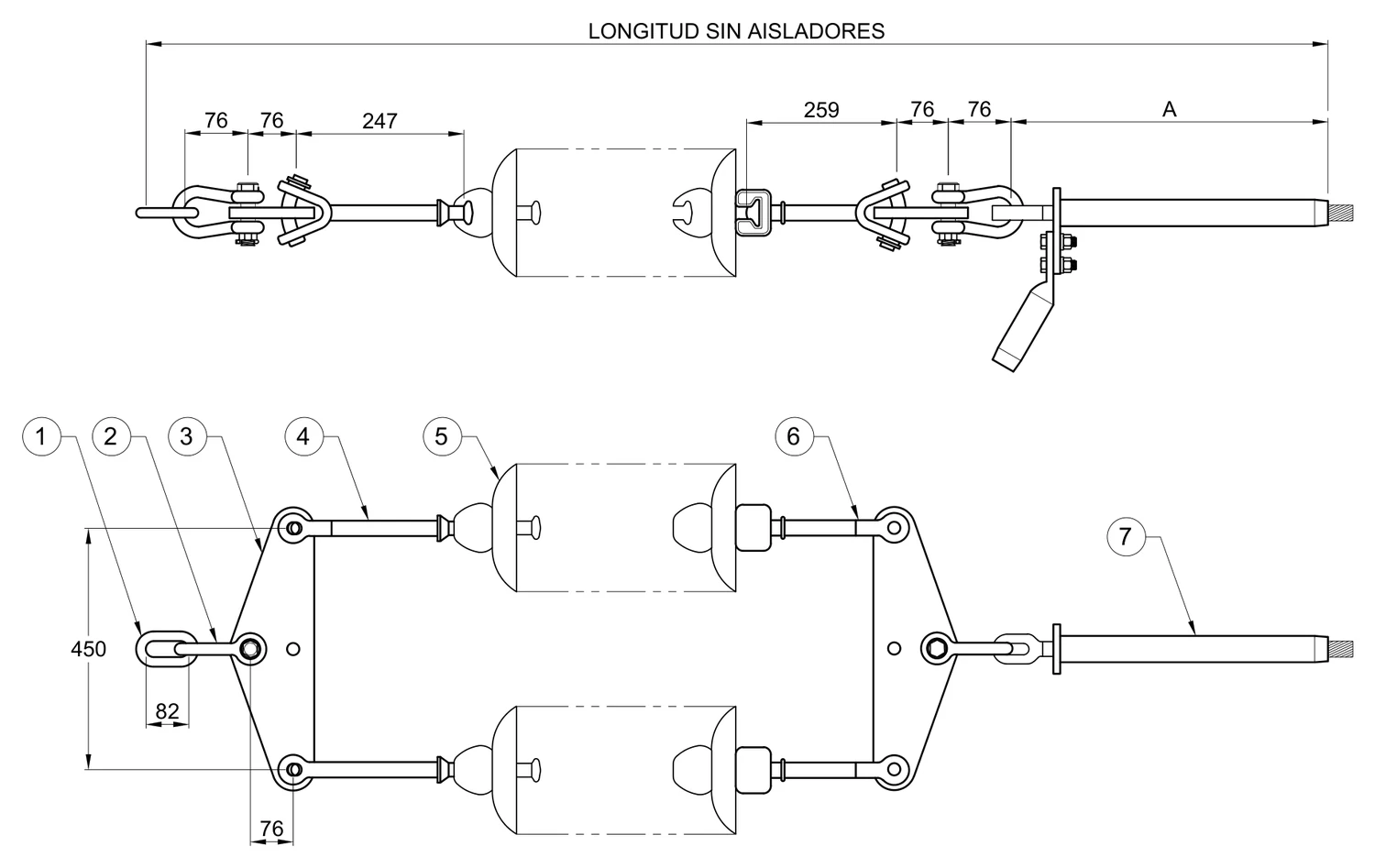

Plano 2D — Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 69-161 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 69-161 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	620	1512	1113	GTC-1113	CT12A-1113-L-161
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	900	GTC-900	CT12A-900-L-161
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	795	GTC-795	CT12A-795-L-161
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	490	1382	477	GTC-477	CT12A-477-L-161
6	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYLA-111
5	AISLADOR TIPO DISCO clase 52.5						N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOLA-111
3	YUGO TRIANGULAR	2	PLACA DE ACERO GALVANIZADO				YTR-450-T
2	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
1	ESLABON	1	ACERO FORJADO GALVANIZADO				ESL-200

Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 69-161 KV

CFE 2C301-15 CT1-L-161 / 69-161 KV

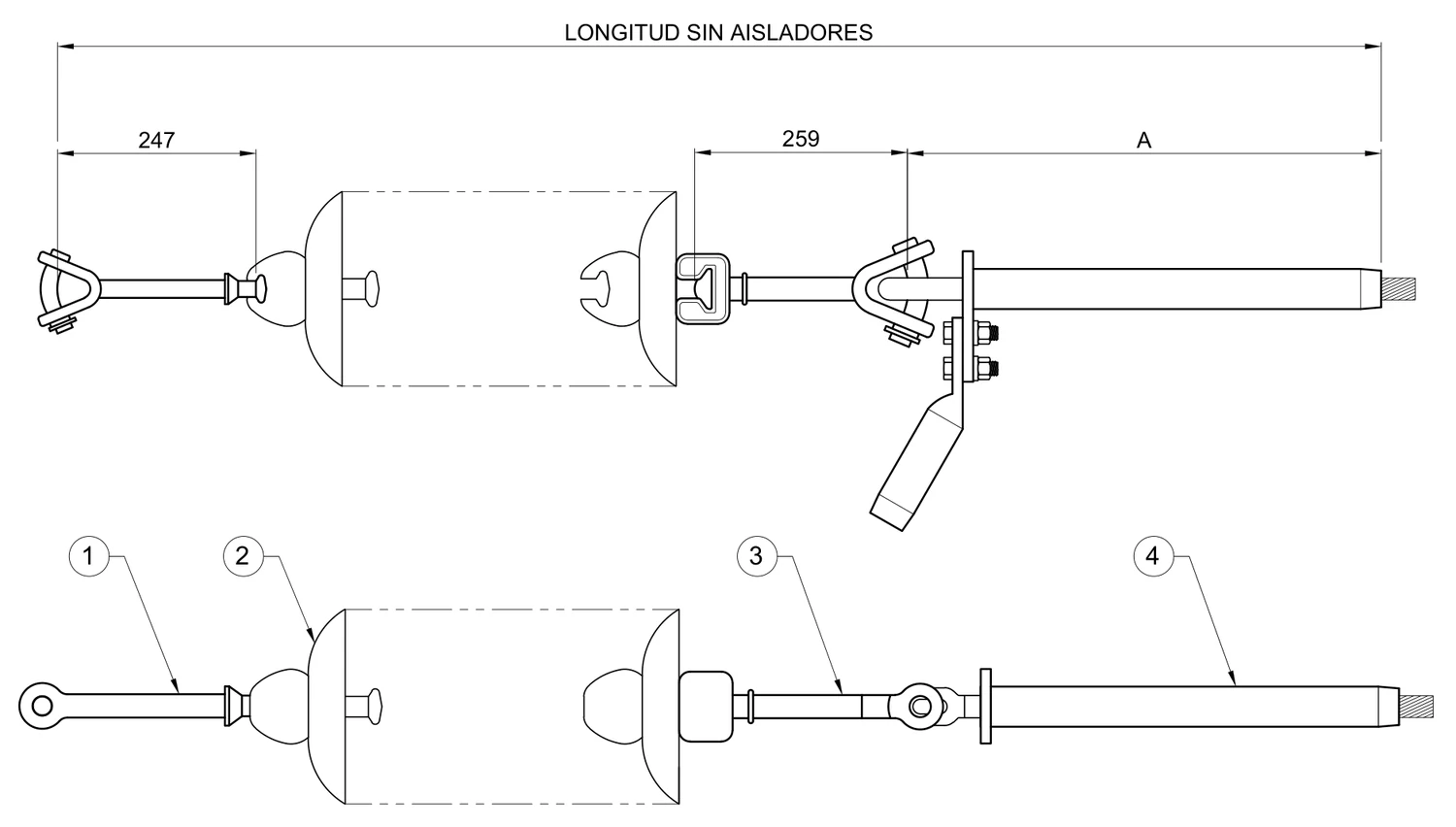

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 69-161 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores, conductores 477, 795, 900, 1113 ACSR, 69-161 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	1126	1113	GTC-1113	CT1-1113-L-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1076	900	GTC-900	CT1-900-L-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1076	795	GTC-795	CT1-795-L-161
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	996	477	GTC-477	CT1-477-L-161
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOLA-111

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial

CFE 2C301-15 CS1-139-L-230 / 230 KV

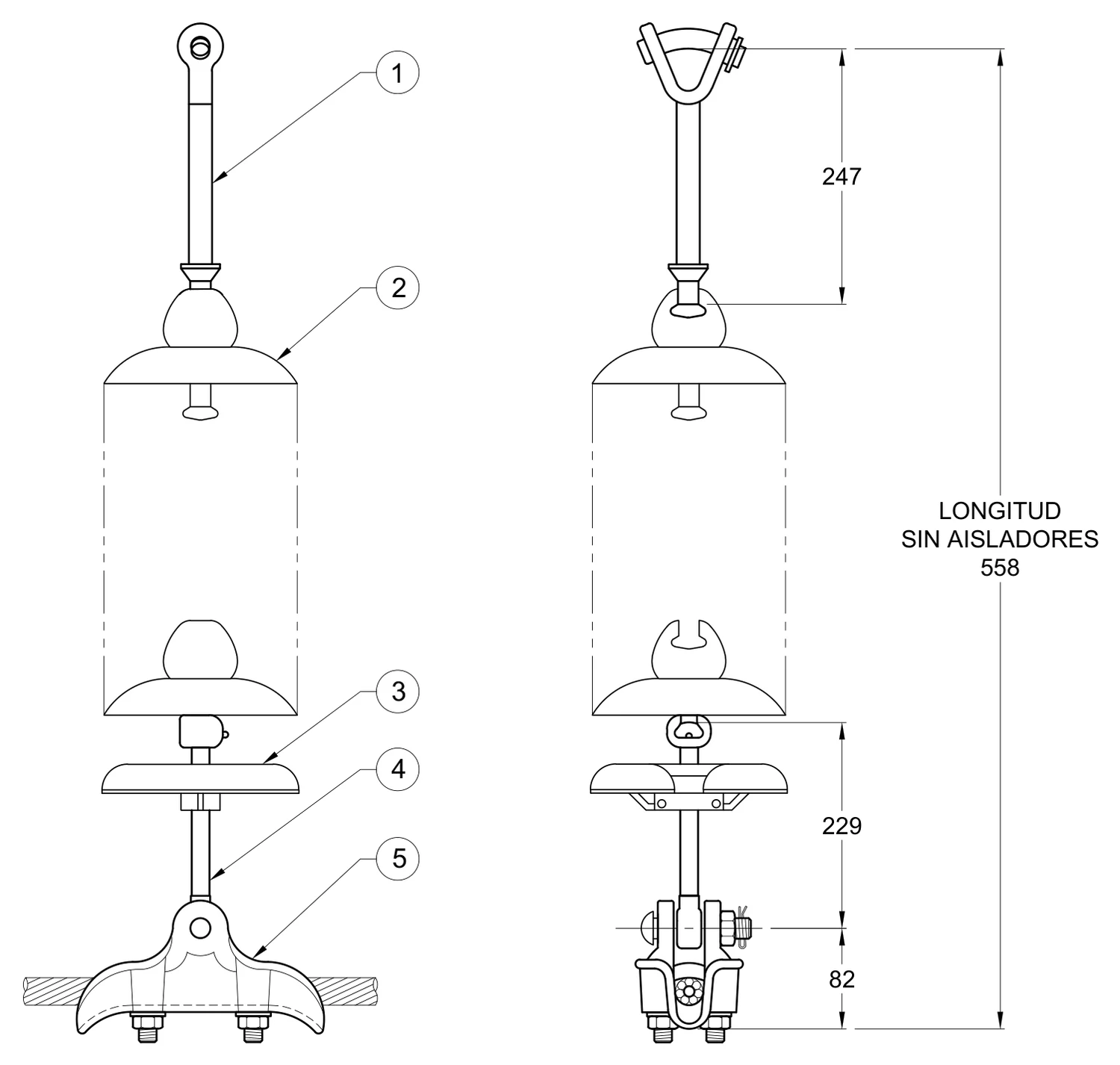

Plano 2D — Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
5	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-139
4	CALAVERA OJO LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	COLA-111-2
3	ANILLO EQUIPOTENCIAL 230 Kv	1	ALEACION DE ALUMINIO	ANIEQ-230
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial

CFE 2C301-15 CSV1-139-L-230 / 230 KV

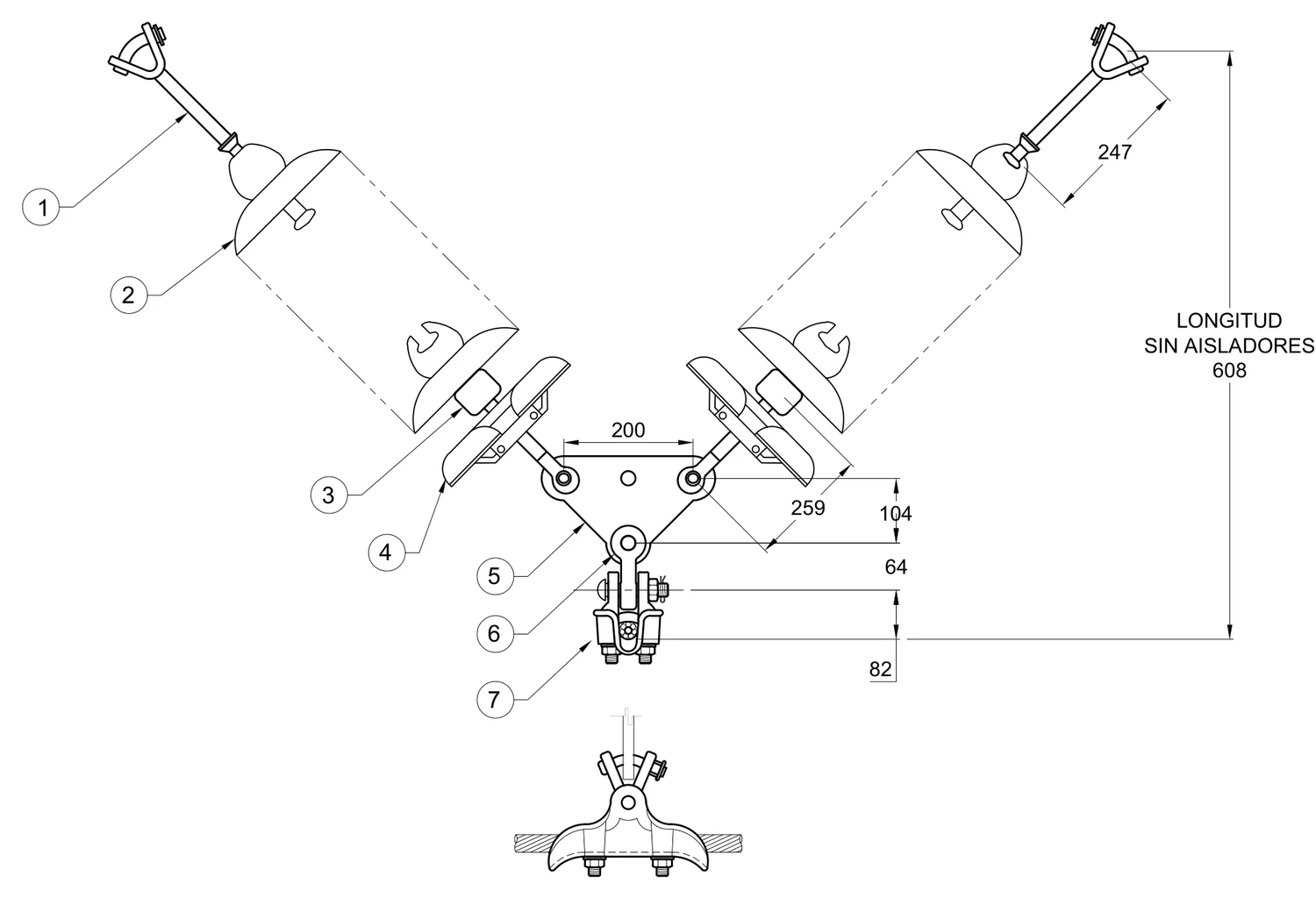

Plano 2D — Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial

Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con anillo equipotencial — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
7	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-139
6	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
4	ANILLO EQUIPOTENCIAL 230 KV	2	ALEACION DE ALUMINIO	ANIEQ-230
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial I

CFE 2C301-15 CS1-139-L-230-RAE / 230 KV

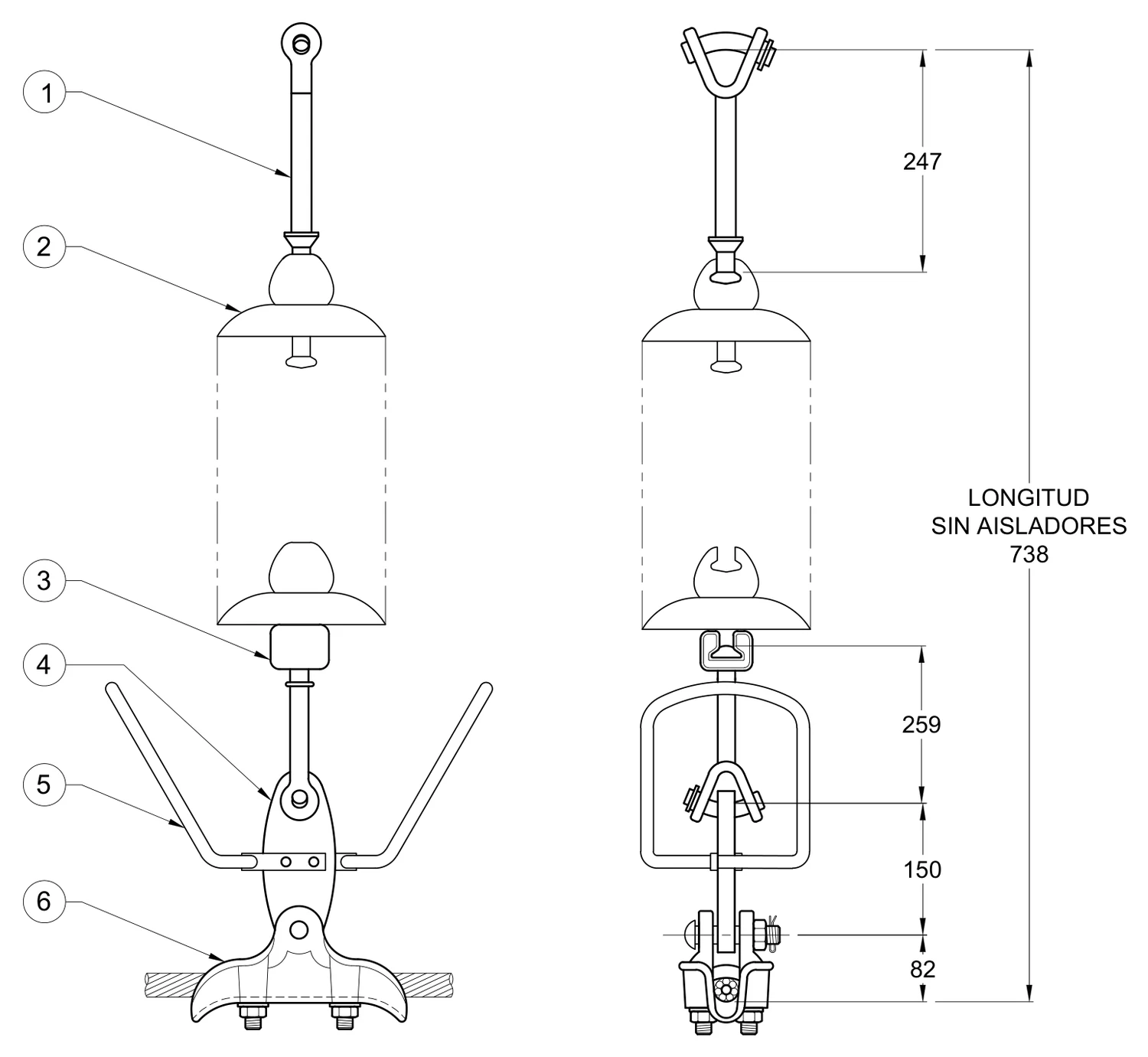

Plano 2D — Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial I

Conjunto de suspensión vertical 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial I — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	GRAPA DE SUSPENSION SIN VARILLAS PROTECTORAS	1	ALEACION DE ALUMINIO	PAS-139
5	RAQUETA EQUIPOTENCIAL I 230 Kv	2	ALEACION DE ALUMINIO	RAE-230-I
4	PORTA RAQUETA EQUIPOTENCIAL I	1	PLACA DE ACERO GALVANIZADO	PRAE-230-I
3	CALAVERA HORQUILLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial V

CFE 2C301-15 CSV1-139-L-230-RAE / 230 KV

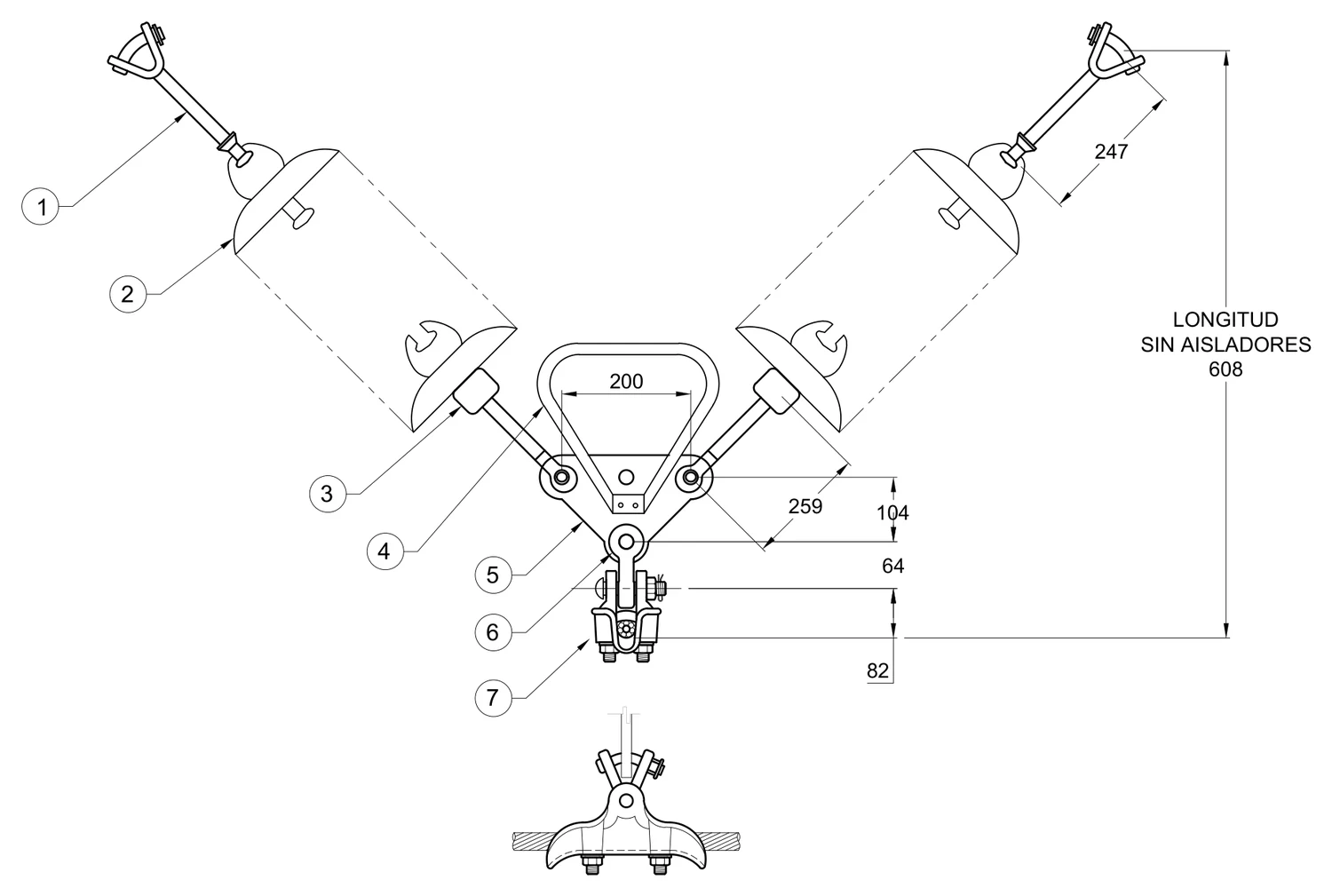

Plano 2D — Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial V

Conjunto de suspensión en “V” 1 C/F conductores 795, 1113 ACSR, 230 KV con raqueta equipotencial V — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
7	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-139
6	HORQUILLA "Y" OJO CORTA	1	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
4	RAQUETA EQUIPOTENCIAL V 230 KV	1	ALEACION DE ALUMINIO	RAE-230-V
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial

CFE 2C301-15 CT12A-L-230 / 230 KV

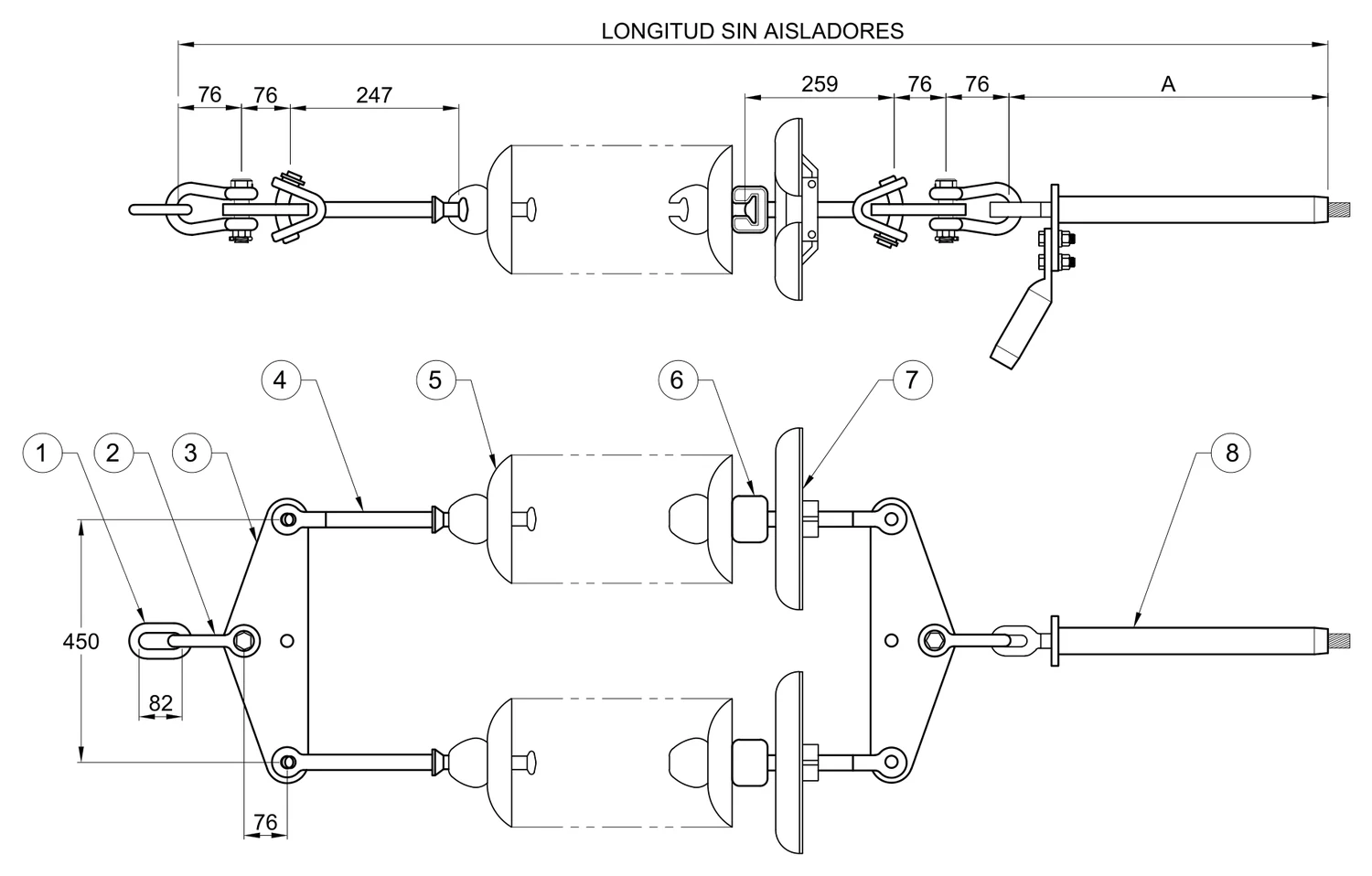

Plano 2D — Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	620	1512	1113	GTC-1113	CT12A-1113-L-230
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	900	GTC-900	CT12A-900-L-230
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	795	GTC-795	CT12A-795-L-230
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	490	1382	477	GTC-477	CT12A-477-L-230
7	ANILLO EQUIPOTENCIAL 230 KV	2	ALEACION DE ALUMINIO				ANIEQ-230
6	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYLA-111
5	AISLADOR TIPO DISCO clase 52.5						N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOLA-111
3	YUGO TRIANGULAR	2	PLACA DE ACERO GALVANIZADO				YTR-450-T
2	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
1	ESLABON	1	ACERO FORJADO GALVANIZADO				ESL-200

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial

CFE 2C301-15 CT1-L-230 / 230 KV

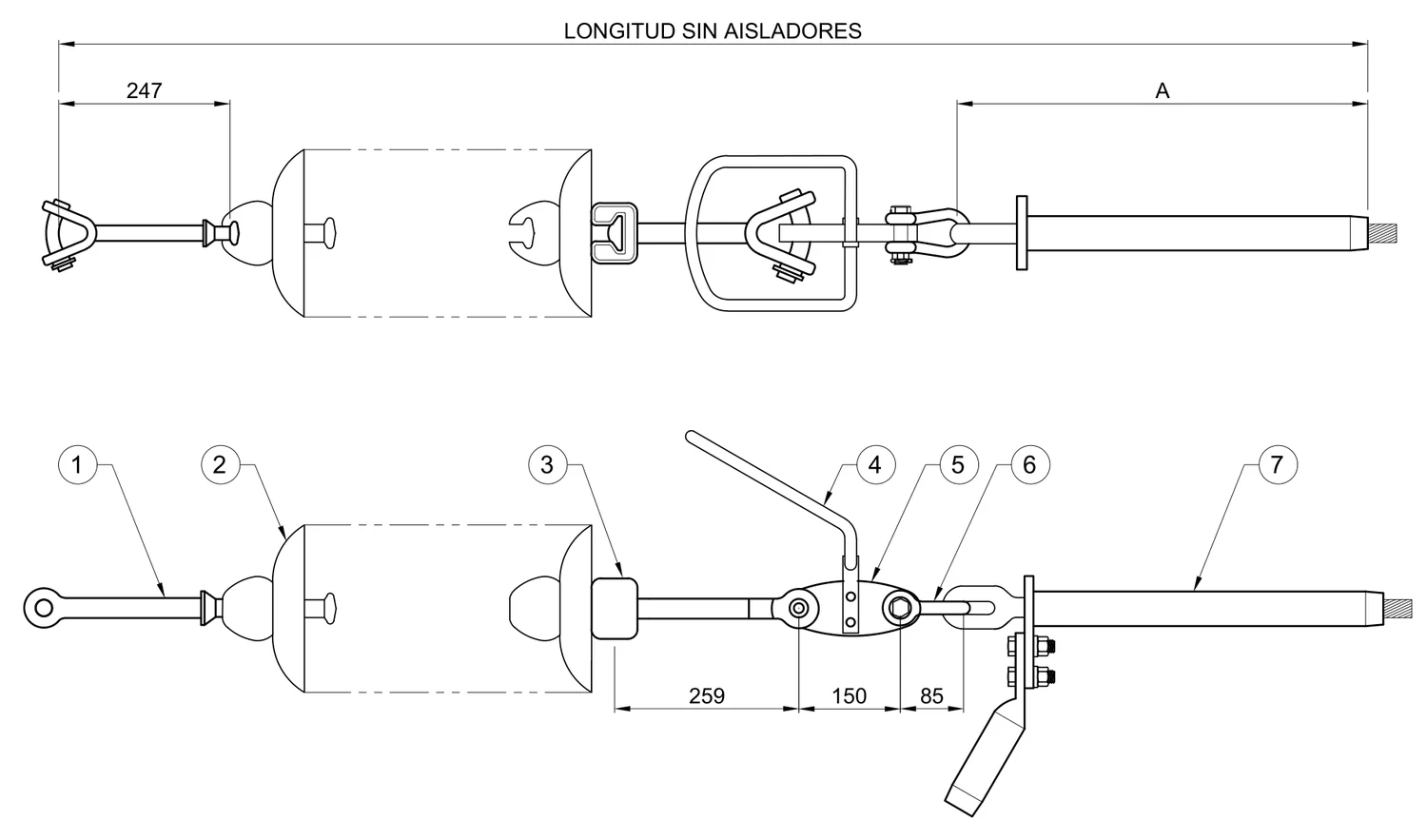

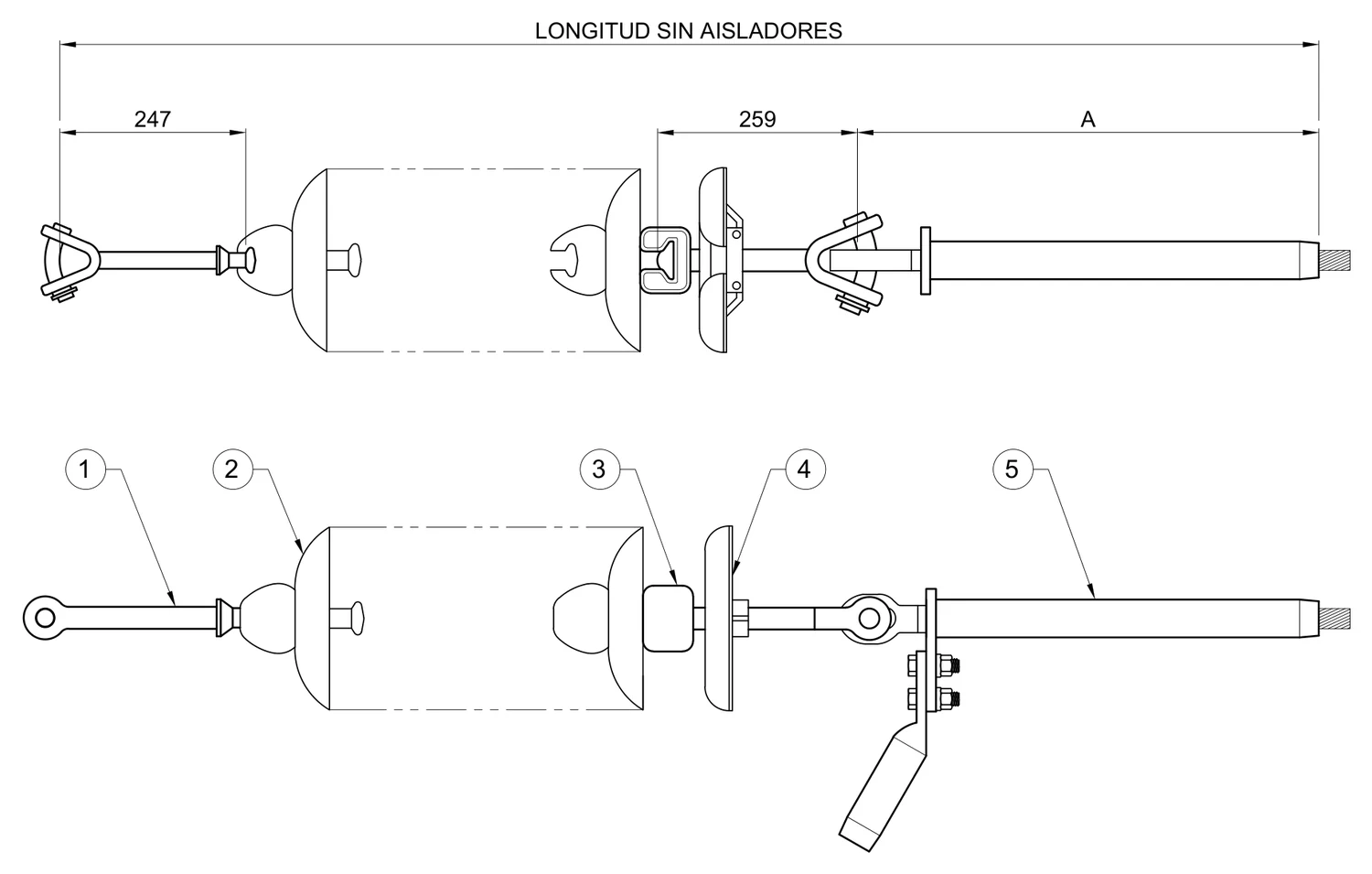

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con anillo equipotencial — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONGITUD TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
5	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	1126	1113	GTC-1113	CT1-1113-L-230
5	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1076	900	GTC-900	CT1-900-L-230
5	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1076	795	GTC-795	CT1-795-L-230
5	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	996	477	GTC-477	CT1-477-L-230
4	ANILLO EQUIPOTENCIAL 230 KV	1	ALEACION DE ALUMINIO				ANIEQ-230
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOLA-111

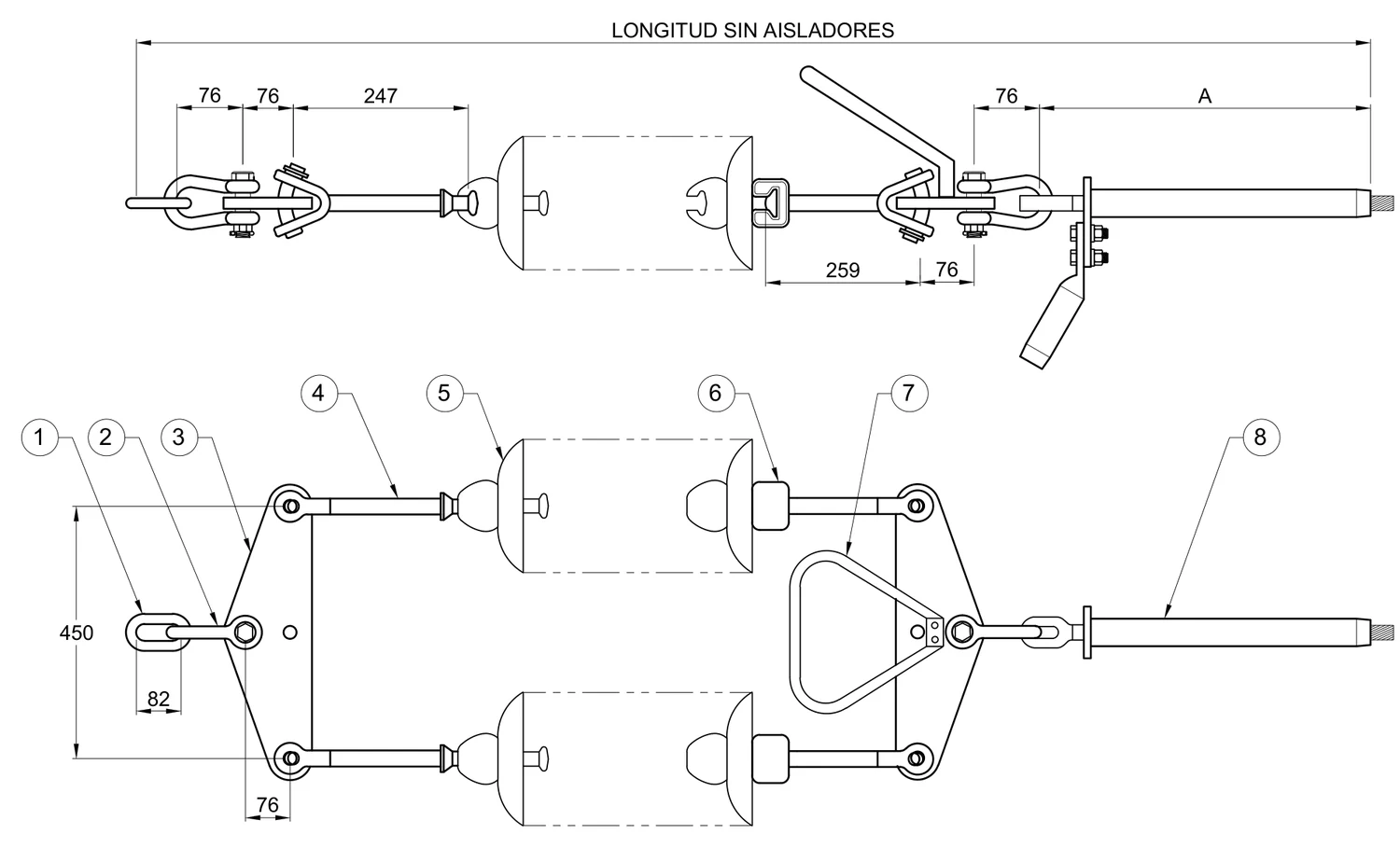

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial V

CFE 2C301-15 CT12A-L-230-RAE / 230 KV

Plano 2D — Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial V

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con doble cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial V — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CATALOGO CONJUNTO
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	620	1512	1113	GTC-1113	CT12A-1113-L-230-RAE
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	900	GTC-900	CT12A-900-L-230-RAE
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	570	1462	795	GTC-795	CT12A-795-L-230-RAE
8	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO / AC. GALV.	490	1382	477	GTC-477	CT12A-477-L-230-RAE
7	RAQUETA EQUIPOTENCIAL V 230 KV	1	ALEACION DE ALUMINIO				RAE-230-V
6	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYLA-111
5	AISLADOR TIPO DISCO clase 52.5						N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOLA-111
3	YUGO TRIANGULAR	2	PLACA DE ACERO GALVANIZADO				YTR-450-T
2	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
1	ESLABON	1	ACERO FORJADO GALVANIZADO				ESL-200

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial I

CFE 2C301-15 CT1-L-230-RAE / 230 KV

Plano 2D — Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial I

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con una cadena de aisladores conductores 477, 795, 900, 1113 ACSR, 230 KV con raqueta equipotencial I — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO	CAT. CONJUNTO
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	1361	1113	GTC-1113	CT1-1113-L-230-RAE
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1311	900	GTC-900	CT1-900-L-230-RAE
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	1311	795	GTC-795	CT1-795-L-230-RAE
7	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	1231	477	GTC-477	CT1-477-L-230-RAE
6	GRILLETE	1	ACERO FORJADO GALVANIZADO				GTE-200
5	PORTA RAQUETA EQUIPOTENCIAL I	1	PLACA ACERO GALVANIZADO				PRAE-230-I
4	RAQUETA EQUIPOTENCIAL I 23O Kv	1	ALEACION DE ALUMINIO				RAE-230-I
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOLA-111

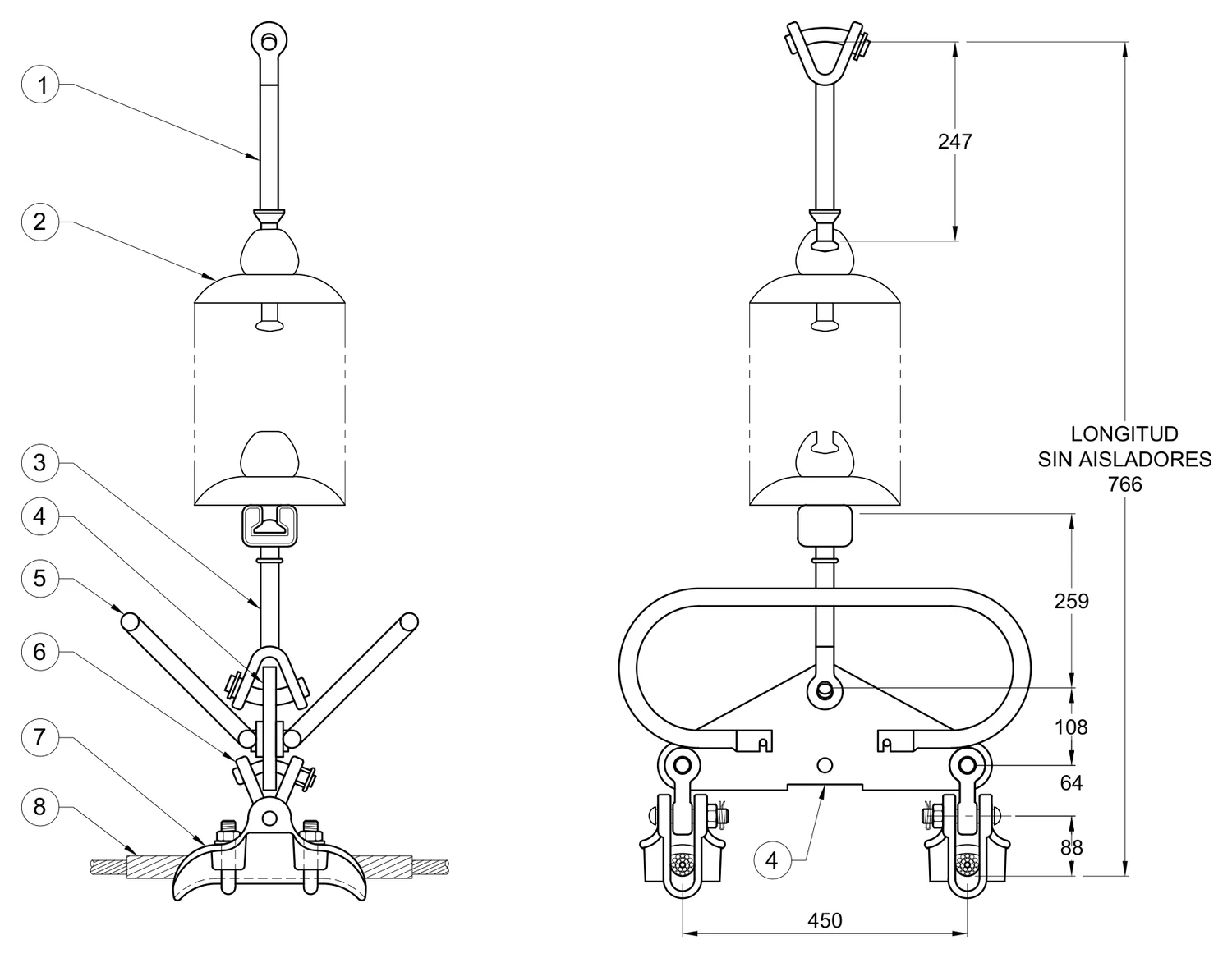

Conjunto suspensión vertical 2 C/F 1113 ACSR, 230-400 KV

CFE 2C301-15 CS2-GSAN-1113-L

Plano 2D — Conjunto suspensión vertical 2 C/F 1113 ACSR, 230-400 KV

Conjunto suspensión vertical 2 C/F 1113 ACSR, 230-400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	2	ALEACION DE ALUMINIO	PVAP-1113	AR-0144	VPAL 307-337
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-2
5	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-I2
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

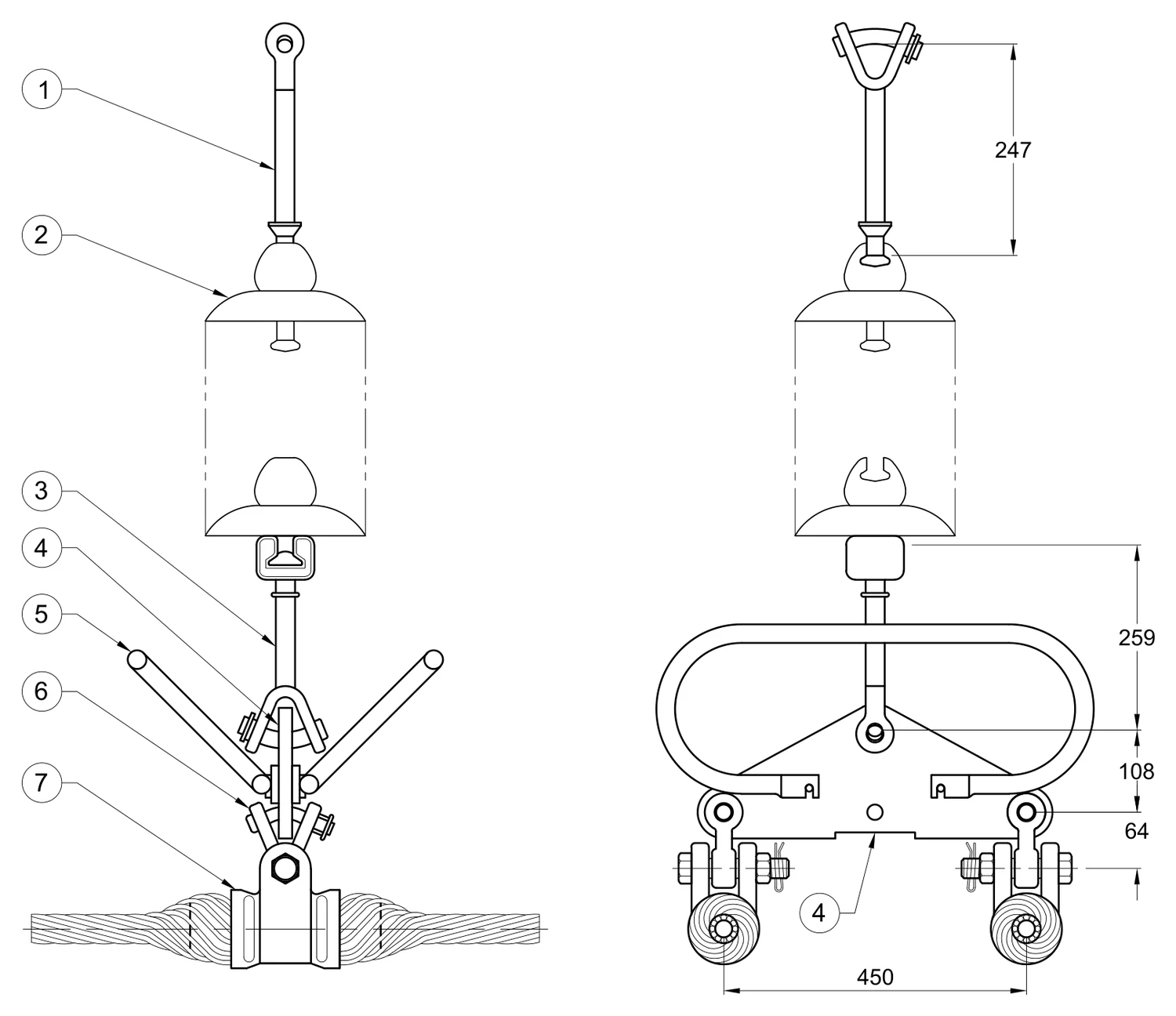

Conjunto suspensión vertical 2 C/F 1113 ACSR 230-400 KV Grapa armada

CFE 2C301-15 CS2-GSAN-1113-L-GA

Plano 2D — Conjunto suspensión vertical 2 C/F 1113 ACSR 230-400 KV Grapa armada

Conjunto suspensión vertical 2 C/F 1113 ACSR 230-400 KV Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA	2	ALEACION DE ALUMINIO		AGS-5136	GAS-8/32
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111
5	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-I2
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

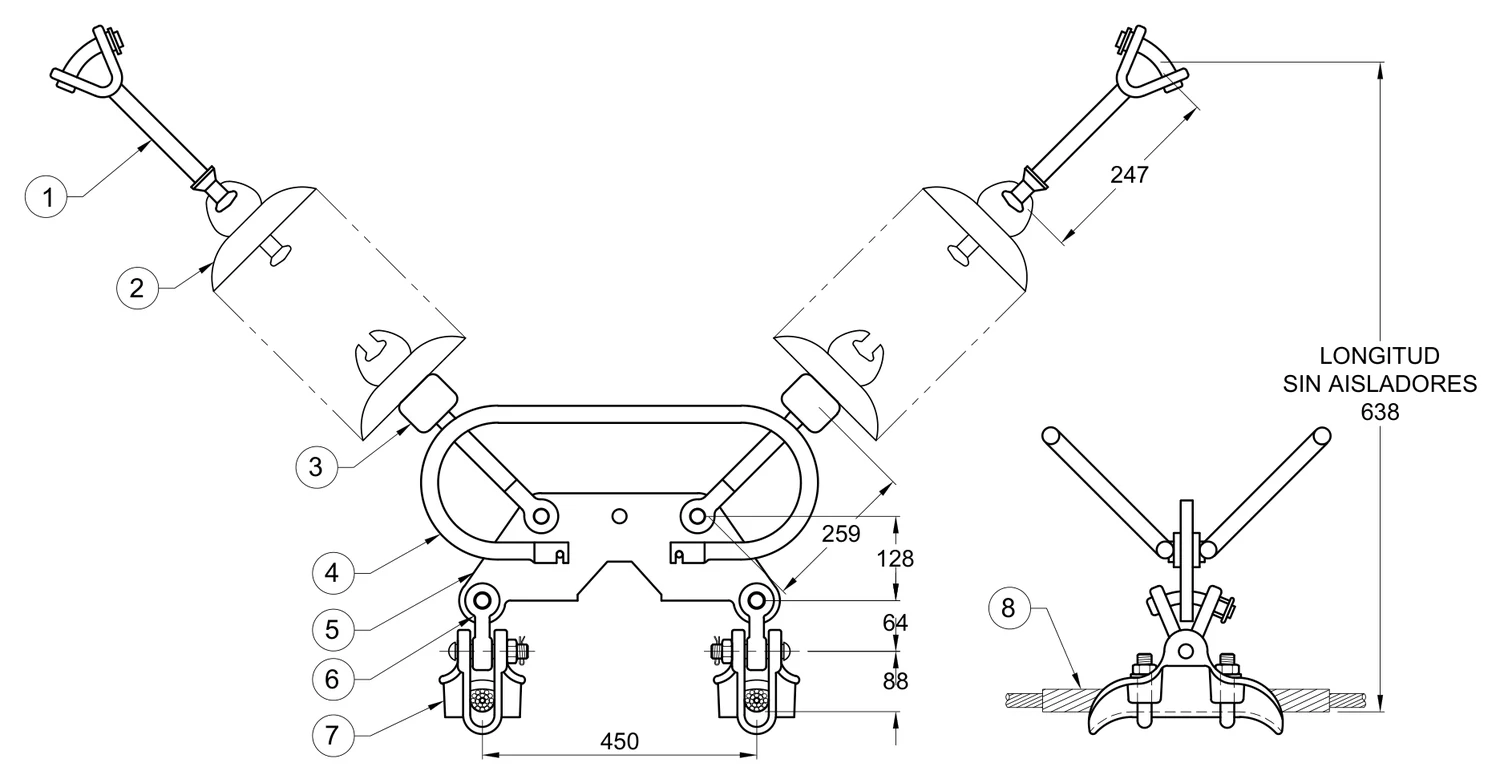

Conjunto suspensión en “V” 2 C/F 1113 ACSR, 230-400 KV

CFE 2C301-15 CSV2-GSAN-1113-L

Plano 2D — Conjunto suspensión en “V” 2 C/F 1113 ACSR, 230-400 KV

Conjunto suspensión en “V” 2 C/F 1113 ACSR, 230-400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	2	ALEACION DE ALUMINIO	PVAP-1113	AR-0144	VPAL 307-337
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-2
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-450-V2
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

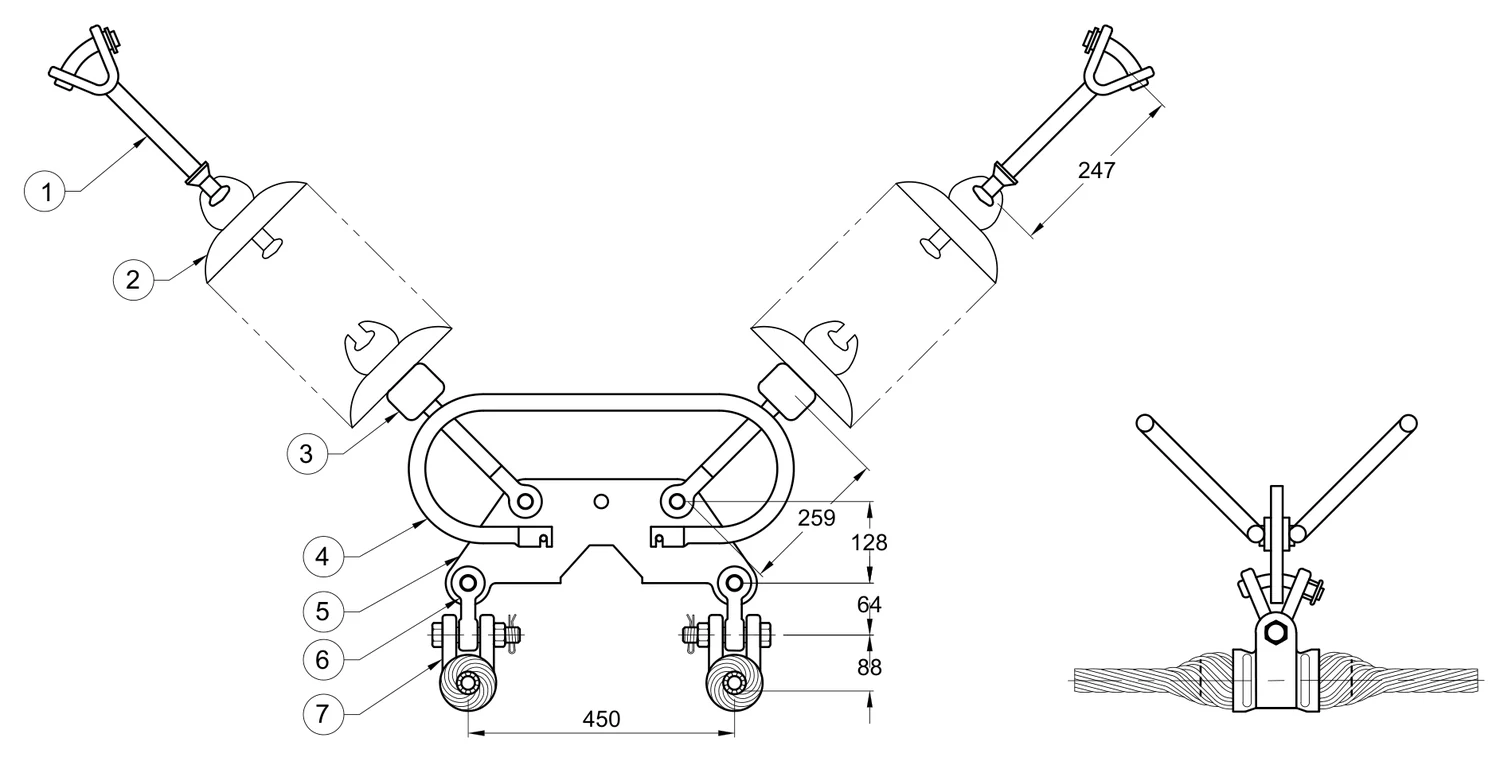

Conjunto de suspensión en “V” 2 C/F 1113 ACSR 230-400 KV Grapa armada

CFE 2C301-15 CSV2-GSAN-1113-L-GA

Plano 2D — Conjunto de suspensión en “V” 2 C/F 1113 ACSR 230-400 KV Grapa armada

Conjunto de suspensión en “V” 2 C/F 1113 ACSR 230-400 KV Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA	2	ALEACION DE ALUMINIO		AG5-5136	GAS-8/32
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-450-V2
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

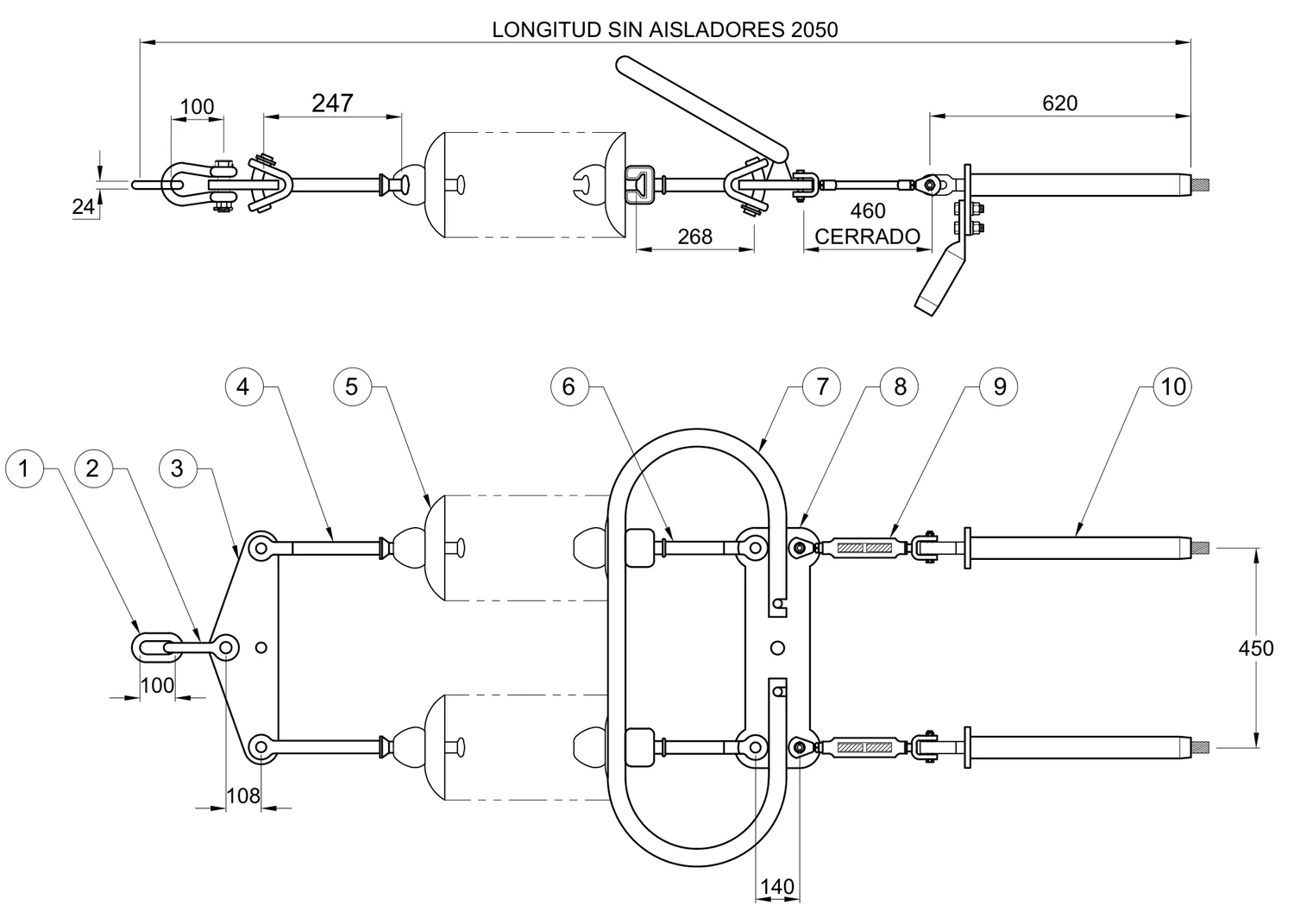

Conjunto de tensión 2 C/F 1113 ACSR, 230-400 KV

CFE 2C301-15 CT22A-1113-L

Plano 2D — Conjunto de tensión 2 C/F 1113 ACSR, 230-400 KV

Conjunto de tensión 2 C/F 1113 ACSR, 230-400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
10	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO / AC. GALV.	GTC-1113
9	TENSOR HORQUILLA-HORQUILLA	2	ACERO FORJADO GALVANIZADO	TEN-413
8	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO	YRECT-320-T2
7	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO	ANIEQ-930
6	CALAVERA HORQUILLA "Y" LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	CHYLA-160
5	AISLADOR TIPO DISCO clase 52.8			N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	HYBOLA-160
3	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-T1
2	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-320
1	ESLABON	1	ACERO FORJADO GALVANIZADO	ESL-320

Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV

CFE 2C301-15 CS3-GSAN-1113-L

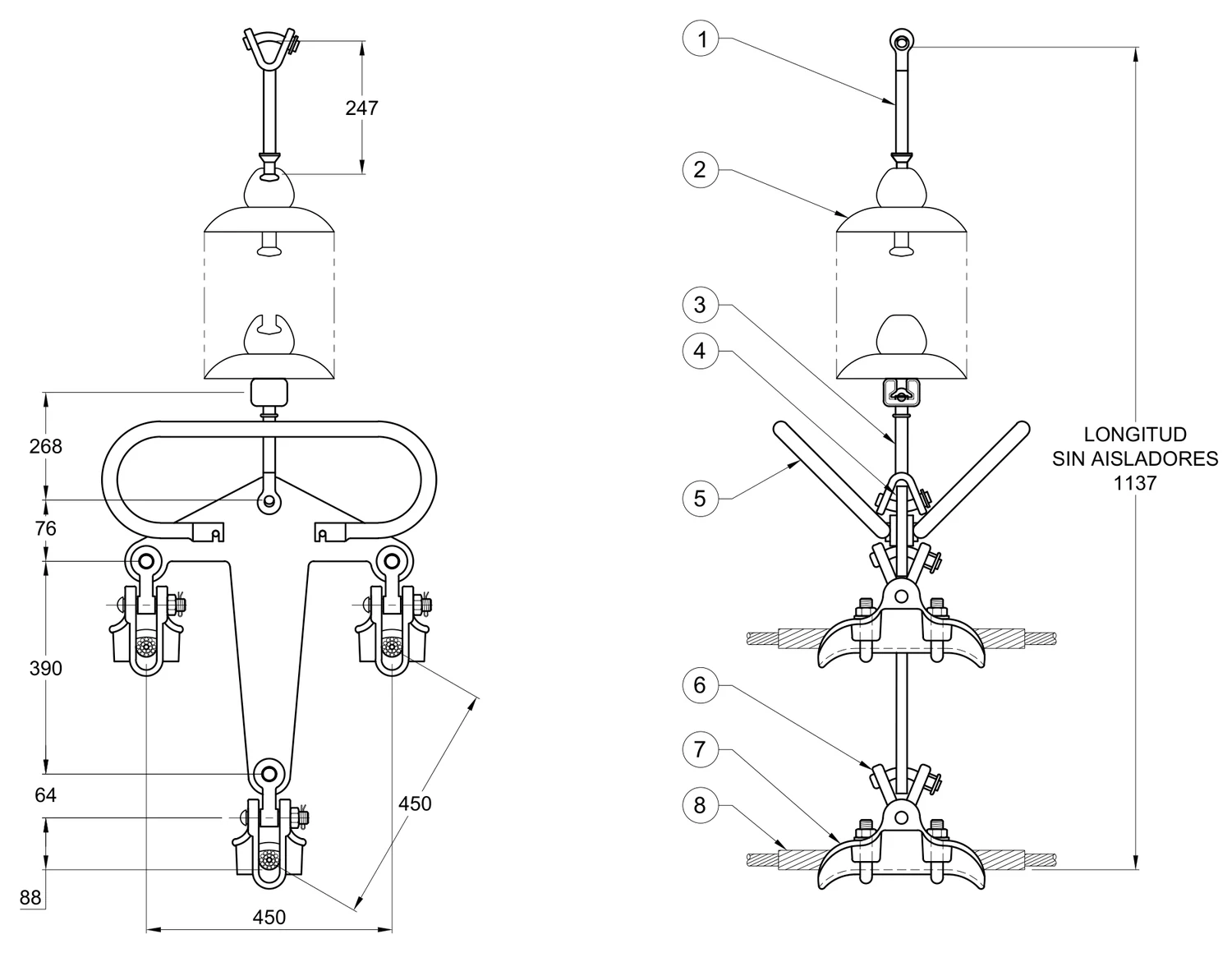

Plano 2D — Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV

Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	PVAP-1113	ALEACION DE ALUMINIO	3	AR-0144	VPAL 307-337
7	GRAPA DE SUSPENSION ANTICORONA	GSAN-1113	ALEACION DE ALUMINIO	3
6	HORQUILLA "Y" OJO CORTA	HYOCO-111-2	ACERO FORJADO GALVANIZADO	3
5	ANILLO EQUIPOTENCIAL	ANIEQ-930	ALEACION DE ALUMINIO	2
4	YUGO TRIPLE SUSPENSION	YTRIS-160	PLACA DE ACERO GALVANIZADO	1
3	CALAVERA HORQUILLA "Y" LARGA clase 52.8	CHYLA-160	ACERO FORJADO GALVANIZADO	1
2	AISLADOR TIPO DISCO clase 52.8			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.8	HYBOLA-160	ACERO FORJADO GALVANIZADO	1

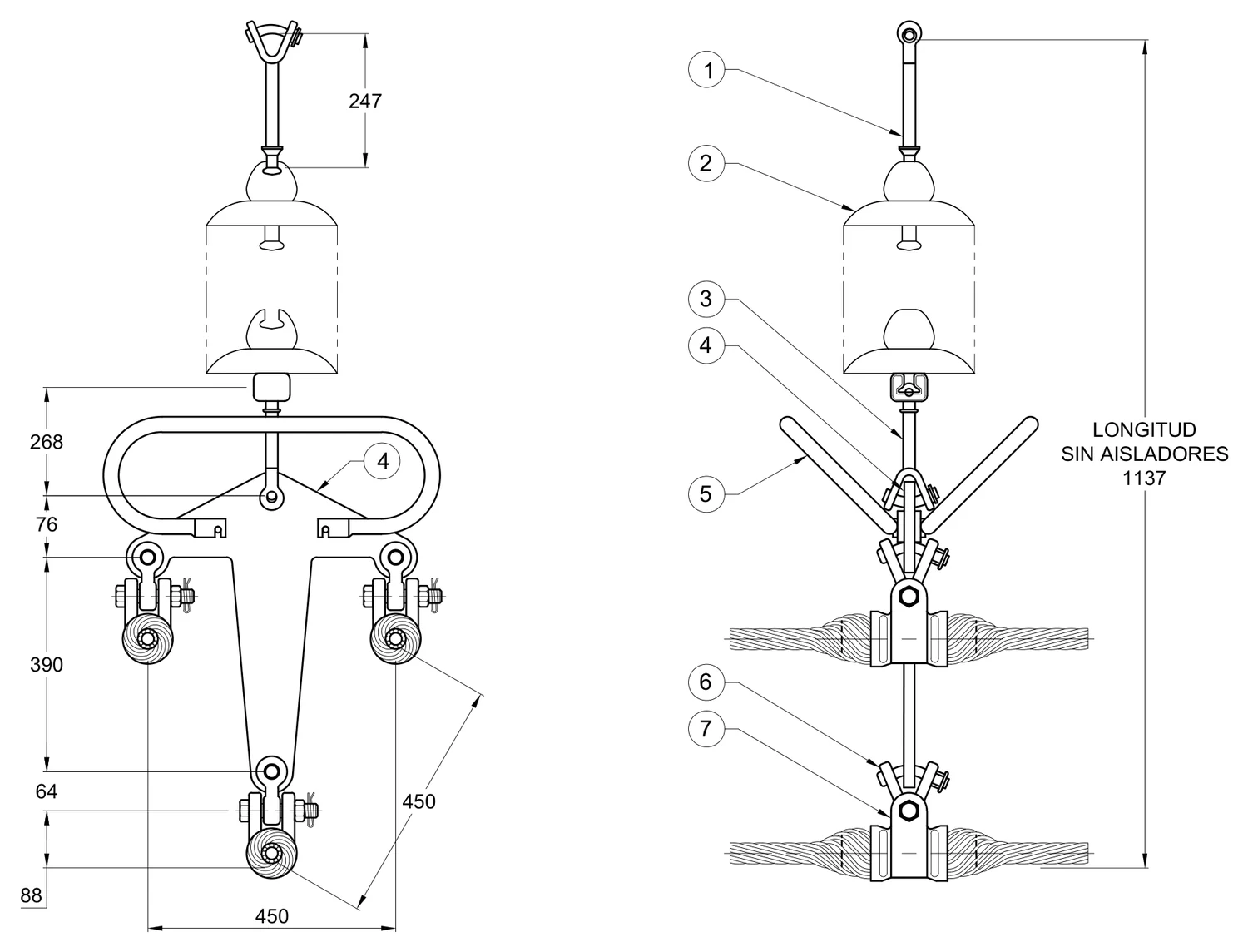

Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV Grapa armada

CFE 2C301-15 CS3-GSAN-1113-L-GA

Plano 2D — Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV Grapa armada

Conjunto de suspensión vertical 3 C/F 1113 ACSR, 400 KV Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA		ALEACION DE ALUMINIO	3	AG5-5136	GAS-8/32
6	HORQUILLA "Y" OJO CORTA	HYOCO-111	ACERO FORJADO GALVANIZADO	3
5	ANILLO EQUIPOTENCIAL	ANIEQ-930	ALEACION DE ALUMINIO	2
4	YUGO TRIPLE SUSPENSION	YTRIS-160	PLACA DE ACERO GALVANIZADO	1
3	CALAVERA HORQUILLA "Y" LARGA clase 52.8	CHYLA-160	ACERO FORJADO GALVANIZADO	1
2	AISLADOR TIPO DISCO clase 52.8			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.8	HYBOLA-160	ACERO FORJADO GALVANIZADO	1

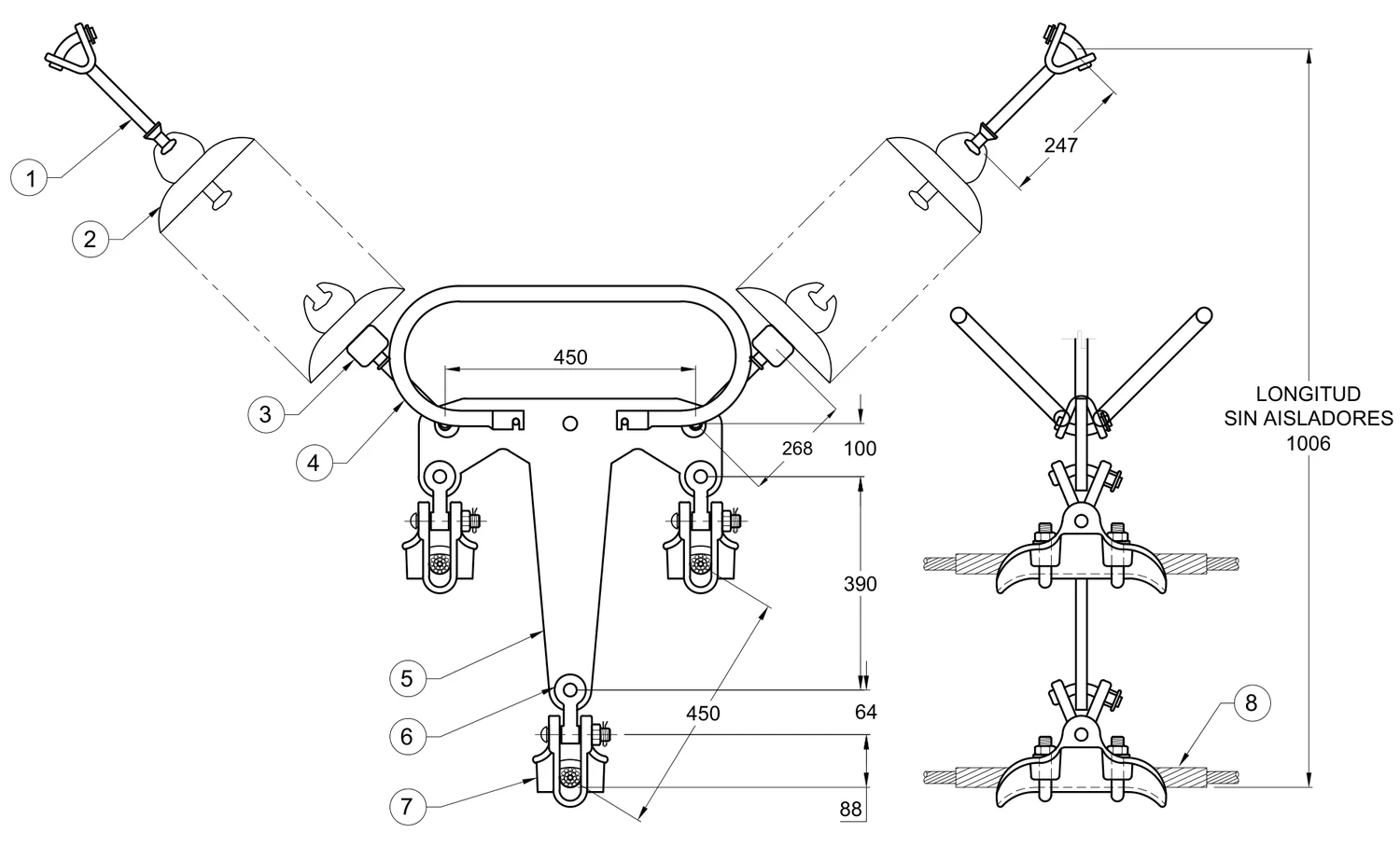

Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV

CFE 2C301-15 CSV3-GSAN-1113-L

Plano 2D — Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV

Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	PVAP-1113	ALEACION DE ALUMINIO	3	AR-0144	VPAL 307-337
7	GRAPA DE SUSPENSION ANTICORONA	GSAN-1113	ALEACION DE ALUMINIO	3
6	HORQUILLA "Y" OJO CORTA	HYOCO-111-2	ACERO FORJADO GALVANIZADO	3
5	YUGO TRIPLE SUSPENSION	YTRISV-180	PLACA DE ACERO GALVANIZADO	1
4	ANILLO EQUIPOTENCIAL	ANIEQ-930	ALEACION DE ALUMINIO	2
3	CALAVERA HORQUILLA "Y" LARGA clase 52.8	CHYLA-160	ACERO FORJADO GALVANIZADO	2
2	AISLADOR TIPO DISCO clase 52.8			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.8	HYBOLA-160	ACERO FORJADO GALVANIZADO	2

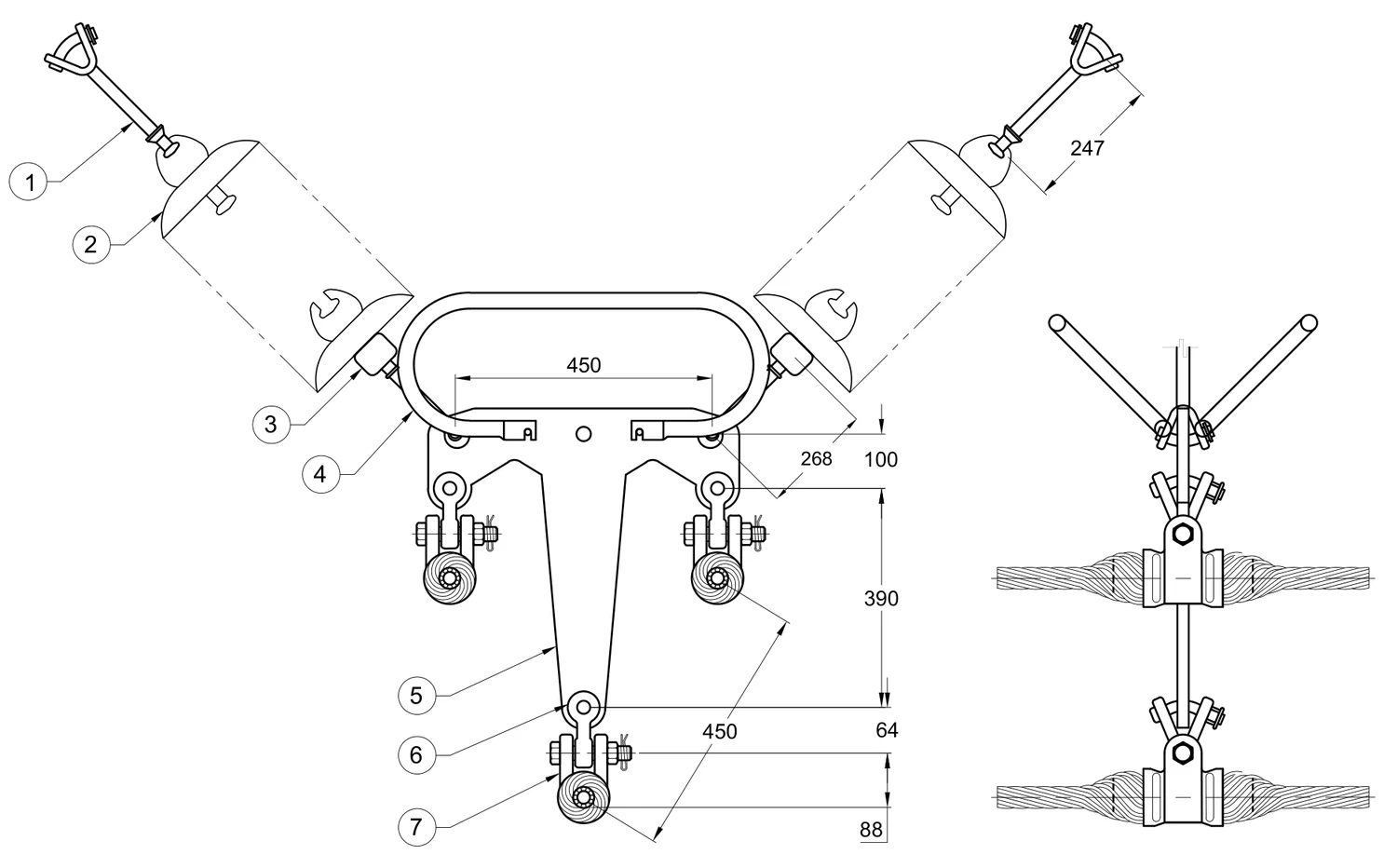

Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV Grapa armada

CFE 2C301-15 CSV3-GSAN-1113-L-GA

Plano 2D — Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV Grapa armada

Conjunto de suspensión en “V” 3 C/F 1113 ACSR, 400 KV Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA		ALEACION DE ALUMINIO	3	AG5-5136	GAS-8/32
6	HORQUILLA "Y" OJO CORTA	HYOCO-111	ACERO FORJADO GALVANIZADO	3
5	YUGO TRIPLE SUSPENSION	YTRISV-180	PLACA DE ACERO GALVANIZADO	1
4	ANILLO EQUIPOTENCIAL	ANIEQ-930	ALEACION DE ALUMINIO	2
3	CALAVERA HORQUILLA "Y" LARGA clase 52.8	CHYLA-160	ACERO FORJADO GALVANIZADO	2
2	AISLADOR TIPO DISCO clase 52.8			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.8	HYBOLA-160	ACERO FORJADO GALVANIZADO	2

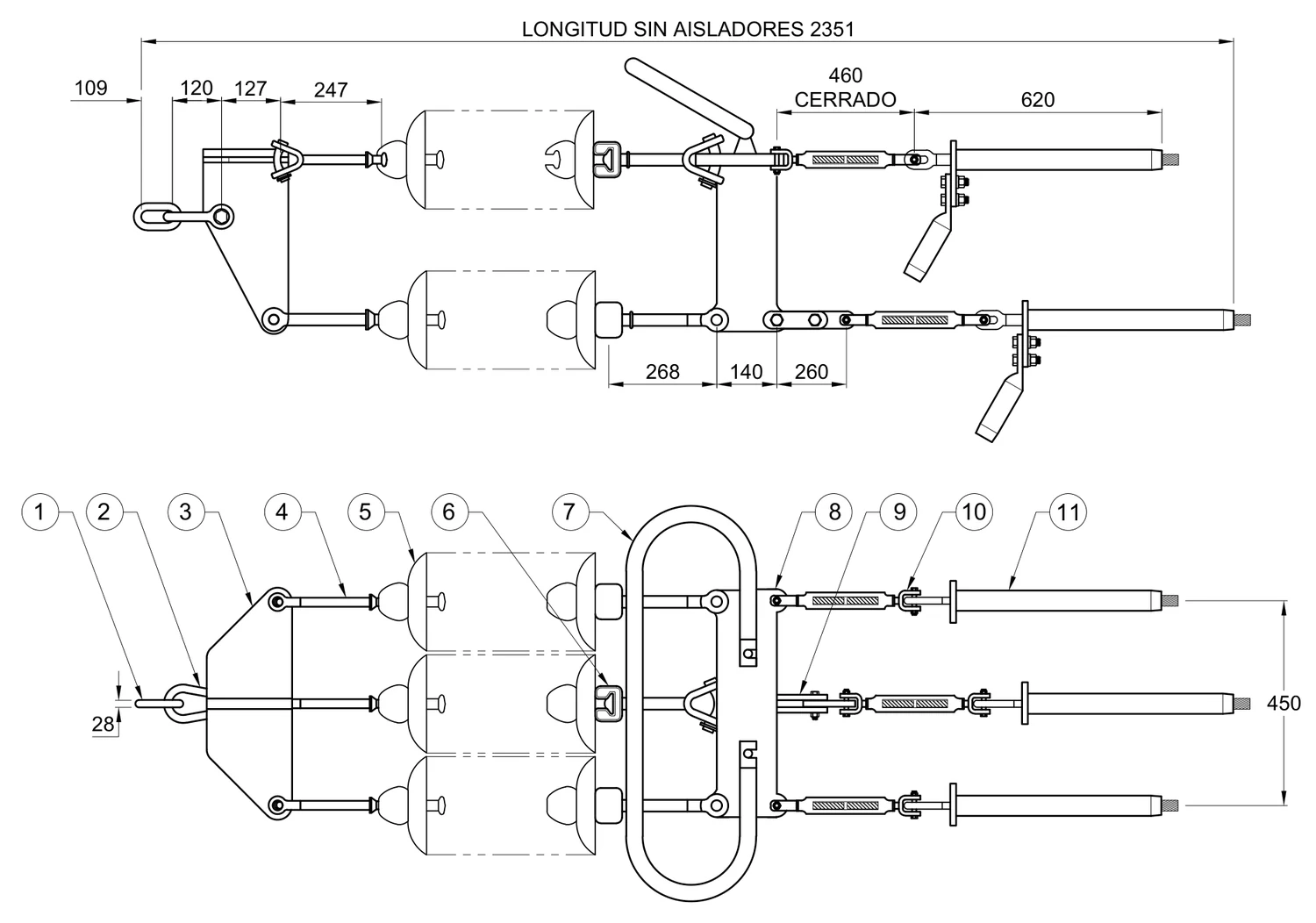

Conjunto de tensión 3 C/F 1113 ACSR, 400 KV

CFE 2C301-15 CT3-3A-L

Plano 2D — Conjunto de tensión 3 C/F 1113 ACSR, 400 KV

Conjunto de tensión 3 C/F 1113 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CATALOGO	MATERIAL	CANT.
11	GRAPA DE TENSION A COMPRESION	GTC-1113	ALEACION DE ALUMINIO	3
10	TENSOR HORQUILLA-HORQUILLA	TEN-413	ACERO FORJADO GALVANIZADO	3
9	EXTENSION HORQUILLA OJO	EXTHORO-160	PLACA DE ACERO GALVANIZADO	1
8	YUGO TRIPLE DE PASO	YTRIT-450-T-480	PLACA DE ACERO GALVANIZADO	1
7	ANILLO EQUIPOTENCIAL	ANIEQ-930	ALEACION DE ALUMINIO	1
6	CALAVERA HORQUILLA "Y" LARGA clase 52.8	CHYLA-160	ACERO FORJADO GALVANIZADO	3
5	AISLADOR TIPO DISCO clase 52.8			N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.8	HYBOLA-160	ACERO FORJADO GALVANIZADO	3
3	YUGO TRIPLE DE REMATE	YTRIT-450-R-480	PLACA DE ACERO GALVANIZADO	1
2	GRILLETE	GTE-500	ACERO FORJADO GALVANIZADO	1
1	ESLABON	ESL-500	ACERO FORJADO GALVANIZADO	1

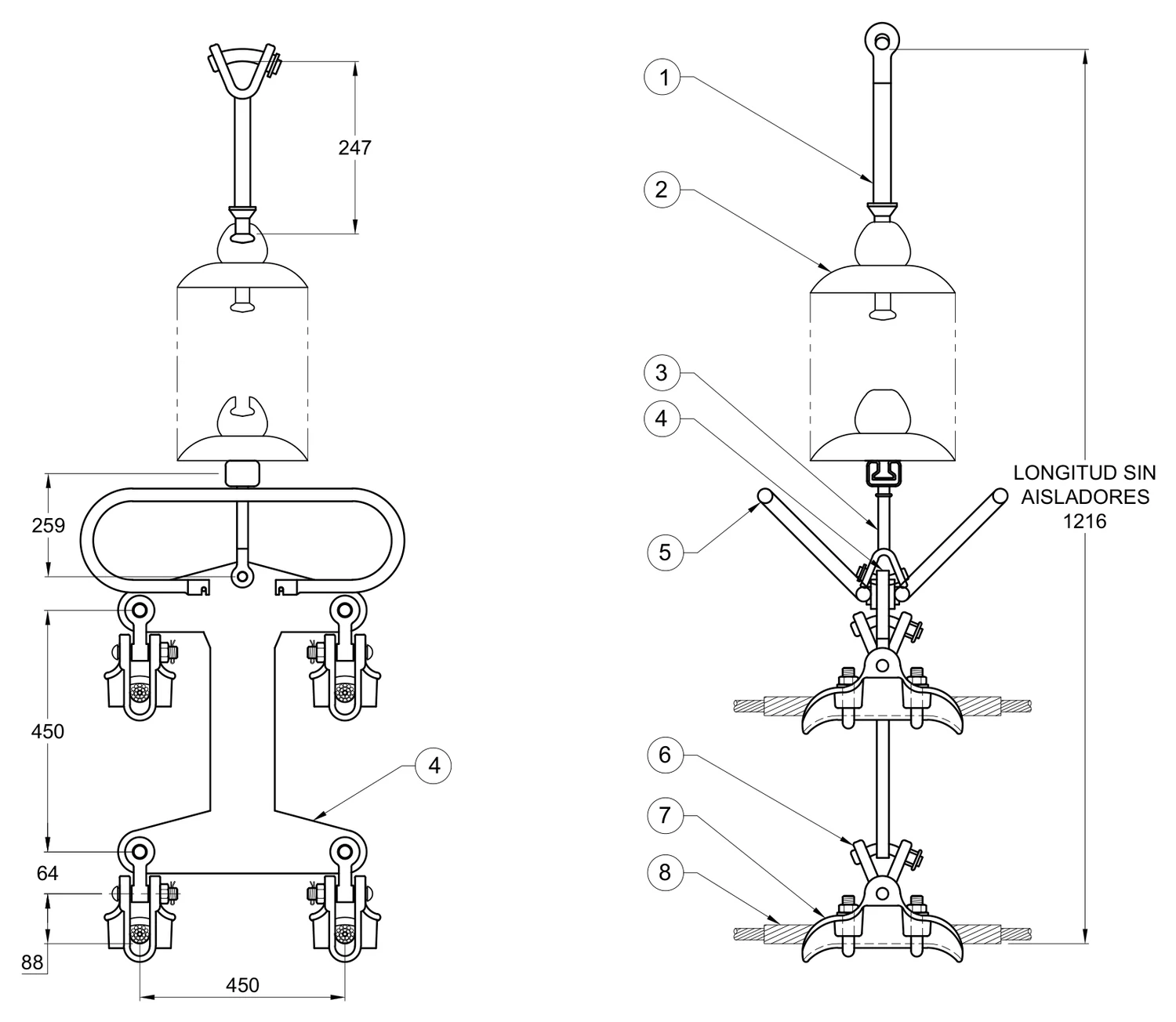

Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV

CFE 2C301-15 CS4-GSAN-477-L

Plano 2D — Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV

Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	4	ALEACION DE ALUMINIO	PVAP-477	AR-0134	VPAL 215-230
7	GRAPA DE SUSPENSION ANTICORONA	4	ALEACION DE ALUMINIO	GSAN-477
6	HORQUILLA "Y" OJO CORTA	4	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
4	YUGO CUADRUPLE DE SUSPENSION EN "I" 4	1	PLACA DE ACERO GALVANIZADO	YCUADSI-450
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

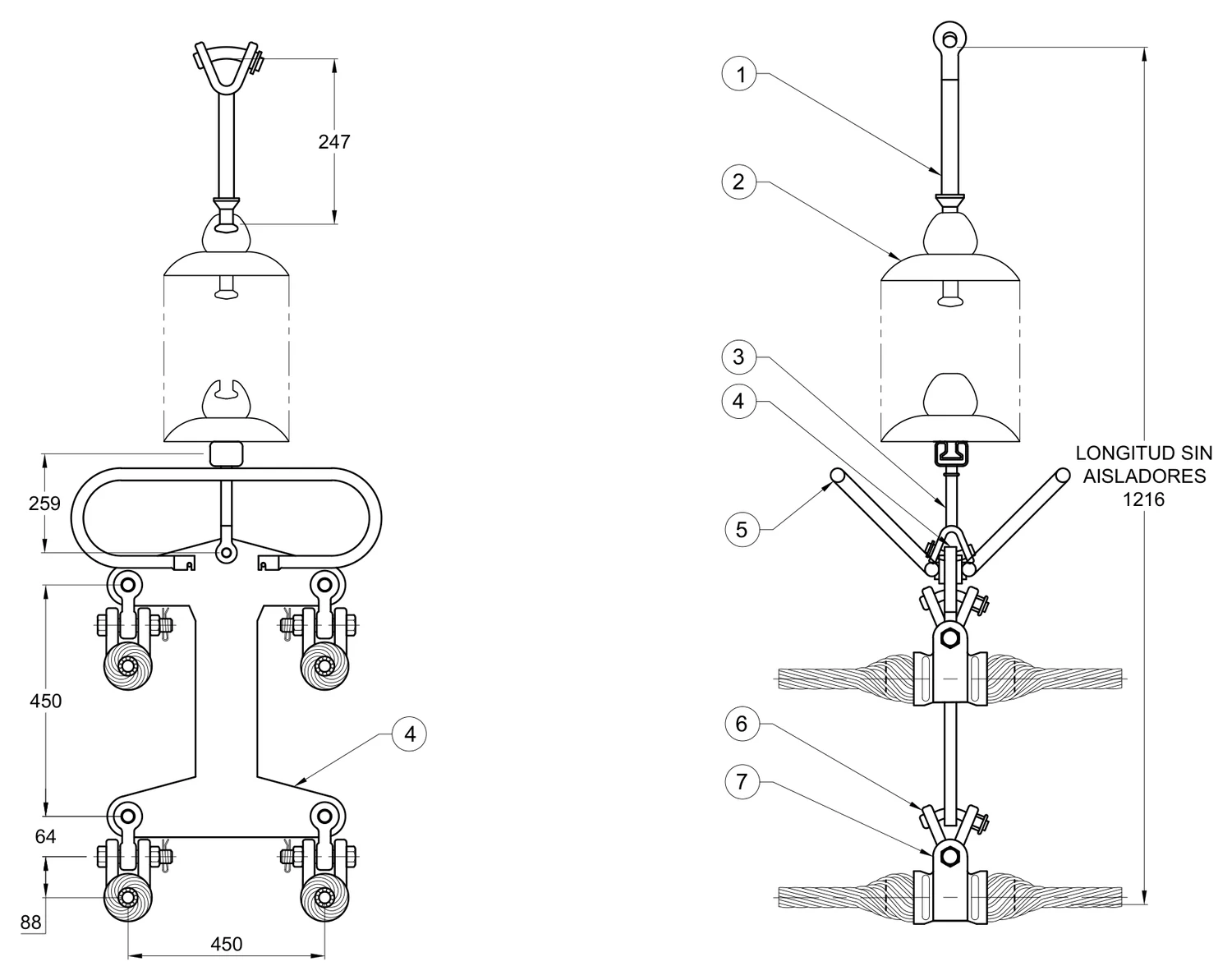

Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV, Grapa armada

CFE 2C301-15 CS4-GSAN-477-L-GA

Plano 2D — Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV, Grapa armada

Conjunto de suspensión vertical 4 C/F 477 ACSR, 400 KV, Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA	4	ALEACION DE ALUMINIO		AG5-5118	GAS-5/22
6	HORQUILLA "Y" OJO CORTA	4	ACERO FORJADO GALVANIZADO	HYOCO-111
5	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
4	YUGO CUADRUPLE DE SUSPENSION EN "I" 4	1	PLACA DE ACERO GALVANIZADO	YCUADSI-450
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOLA-111

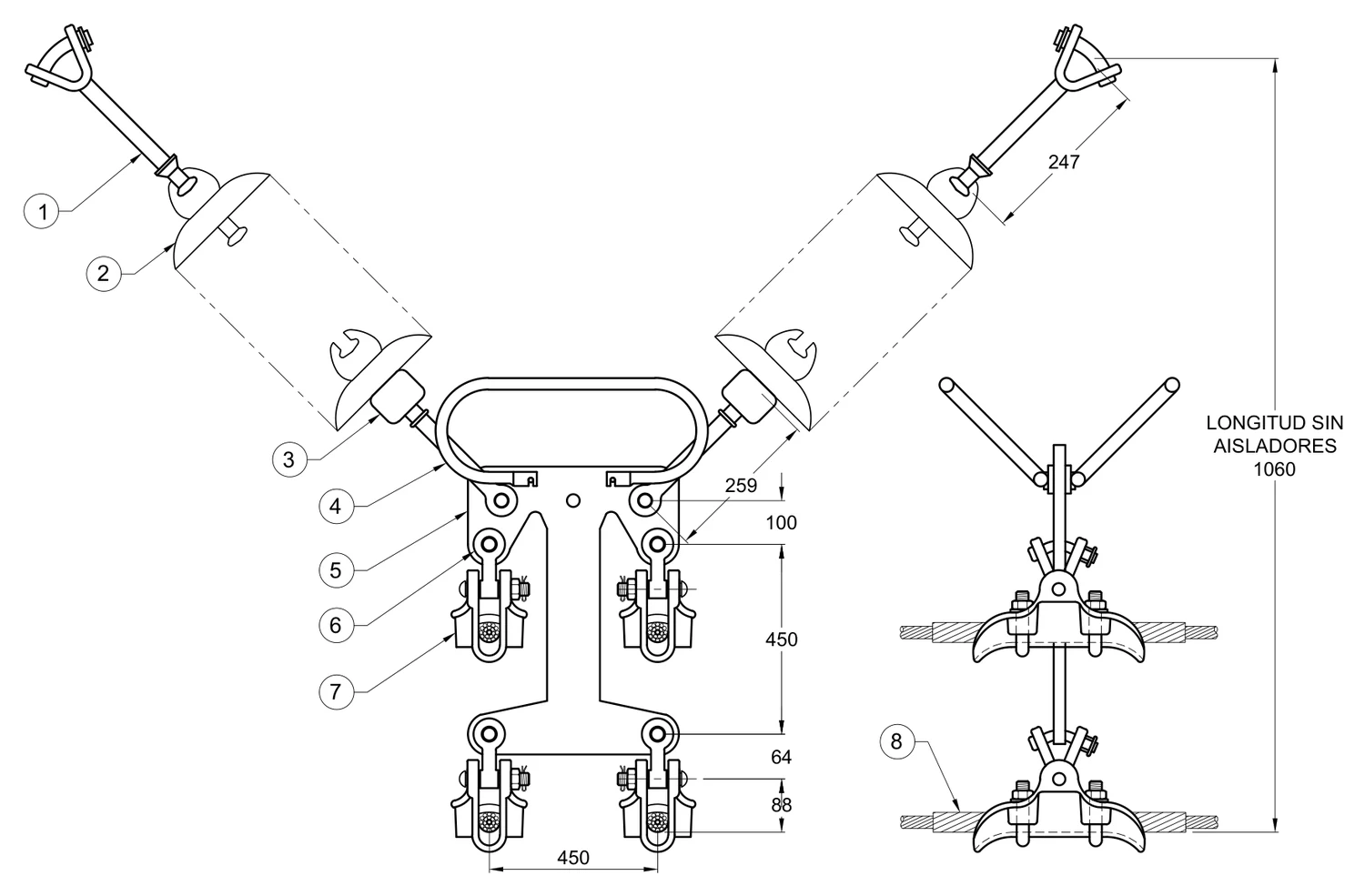

Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV

CFE 2C301-15 CSV4-GSAN-477-L

Plano 2D — Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV

Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLAS PREFORMADAS (JUEGO)	4	ALEACION DE ALUMINIO	PVAP-477	AR-0134	VPAL 215-230
7	GRAPA DE SUSPENSION ANTICORONA	4	ALEACION DE ALUMINIO	GSAN-477
6	HORQUILLA "Y" OJO CORTA	4	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO CUADRUPLE DE SUSPENSION EN "V" 4	1	PLACA DE ACERO GALVANIZADO	YCUADV-450
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

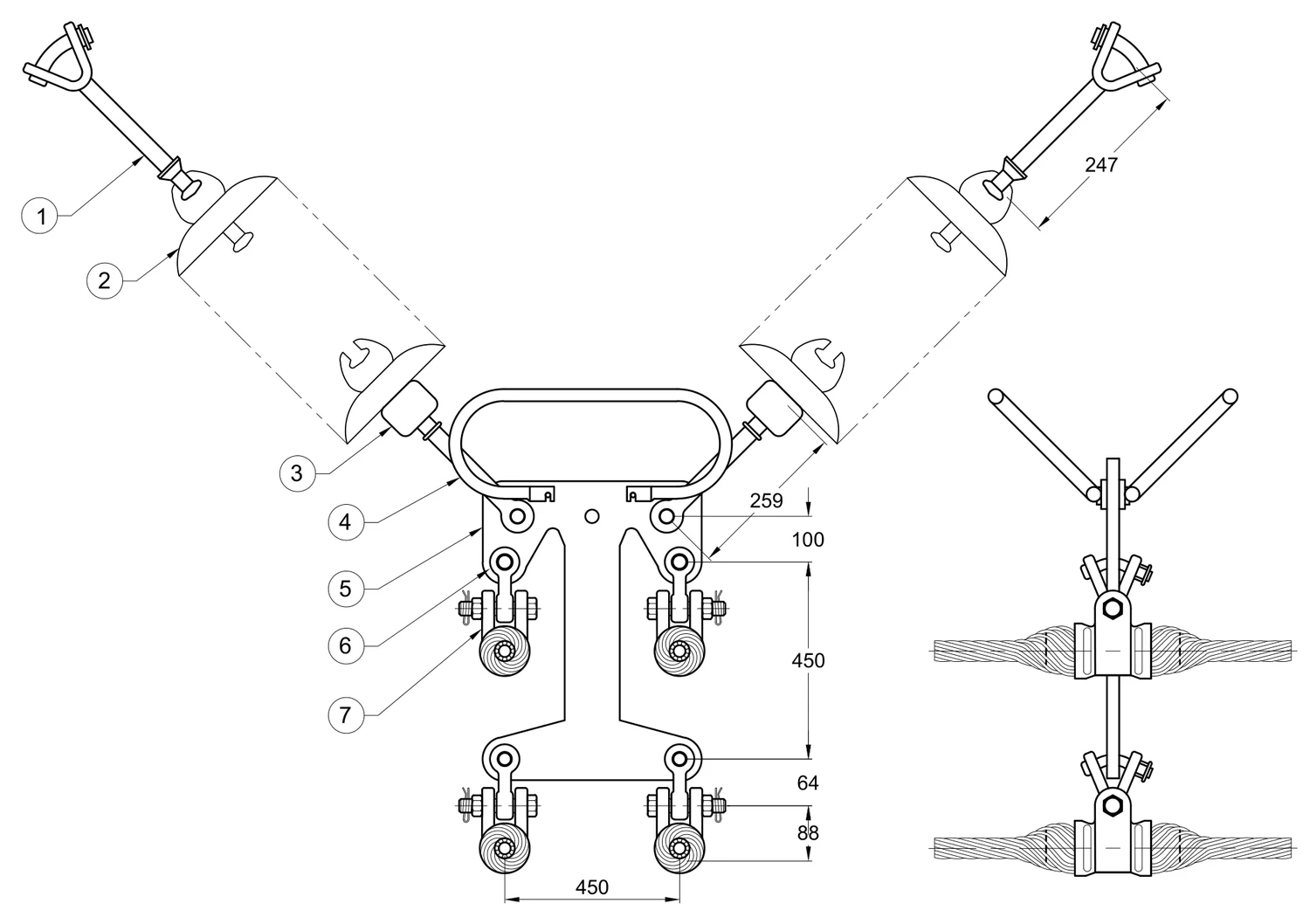

Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV, Grapa armada

CFE 2C301-15 CSV4-GSAN-477-L-GA

Plano 2D — Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV, Grapa armada

Conjunto de suspensión en “V” 4 C/F 477 ACSR, 400 KV, Grapa armada — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
7	GRAPA DE SUSPENSION ANTICORONA ARMADA	4	ALEACION DE ALUMINIO		AG5-5118	GAS-5/22
6	HORQUILLA "Y" OJO CORTA	4	ACERO FORJADO GALVANIZADO	HYOCO-111
5	YUGO CUADRUPLE DE SUSPENSION EN "V" 4	1	PLACA DE ACERO GALVANIZADO	YCUADV-450
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYLA-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA LARGA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOLA-111

Conjunto de tensión 4 C/F 477 ACSR/AS 400 KV

CFE 2C301-15 CT4-477-L

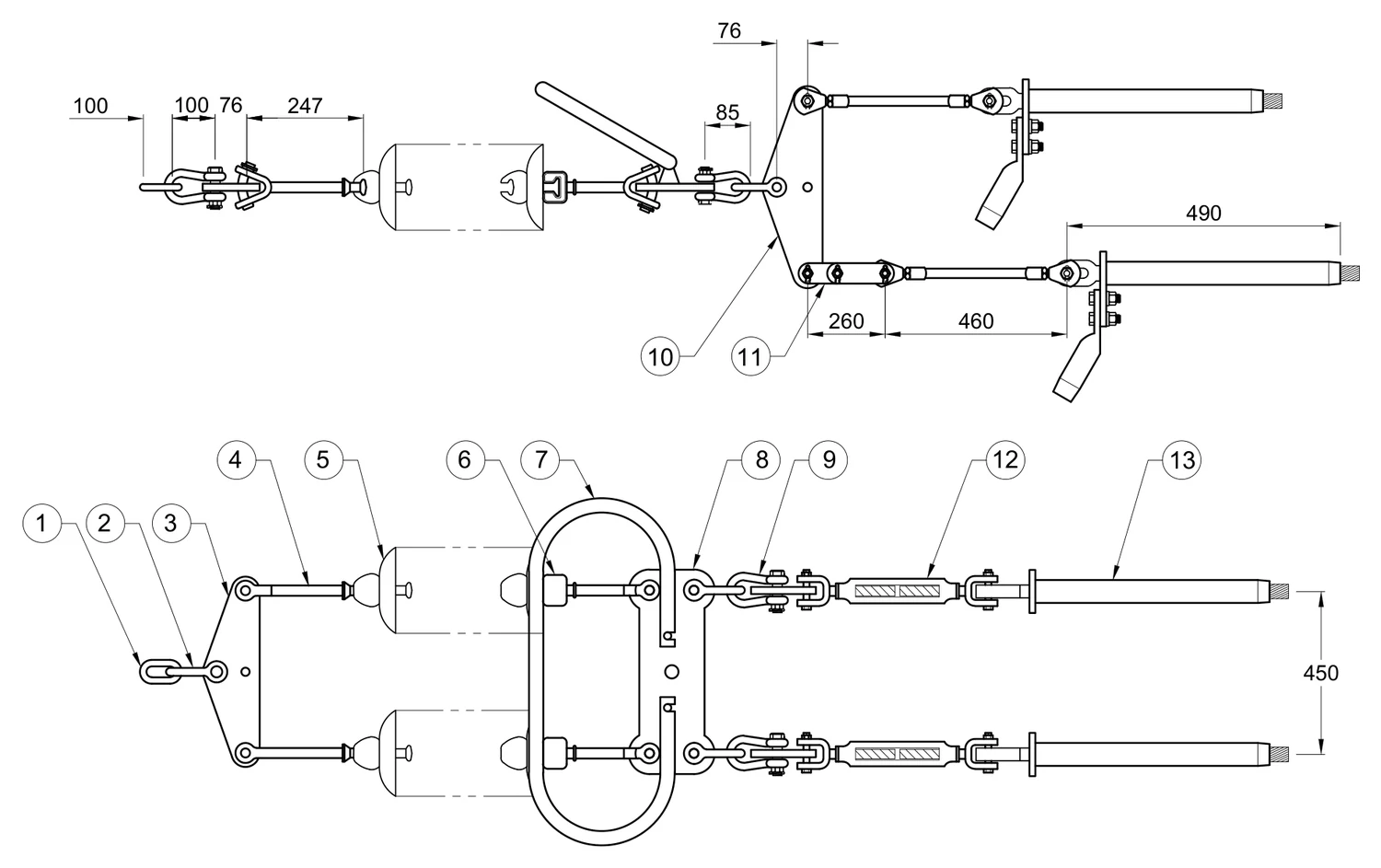

Plano 2D — Conjunto de tensión 4 C/F 477 ACSR/AS 400 KV

Conjunto de tensión 4 C/F 477 ACSR/AS 400 KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
13	GRAPA DE TENSION A COMPRESION	4	PLACA DE ACERO GALVANIZADO	GTC-477
12	TENSOR HORQUILLA-HORQUILLA	4	ACERO FORJADO GALVANIZADO	TEN-413
11	EXTENSION HORQUILLA OJO	2	ACERO FORJADO GALVANIZADO	EXTHORO-160
10	YUGO TRIANGULAR	2	PLACA DE ACERO GALVANIZADO	YTR-450-T
9	GRILLETE	4	ACERO FORJADO GALVANIZADO	GTE-200
8	YUGO RECTANGULAR	1	PLACA DE ACERO GALVANIZADO	YRECT-320-T2
7	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO	ANIEQ-930
6	CALAVERA HORQUILLA "Y" LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	CHYLA-160
5	AISLADOR TIPO DISCO clase 52.8			N/A
4	HORQUILLA "Y" BOLA LARGA clase 52.8	2	ACERO FORJADO GALVANIZADO	HYBOLA-160
3	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-T1
2	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-320
1	ESLABON	1	ACERO FORJADO GALVANIZADO	ESL-320

Conjunto de suspensión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

CFE 2C301-15 CSHG-78

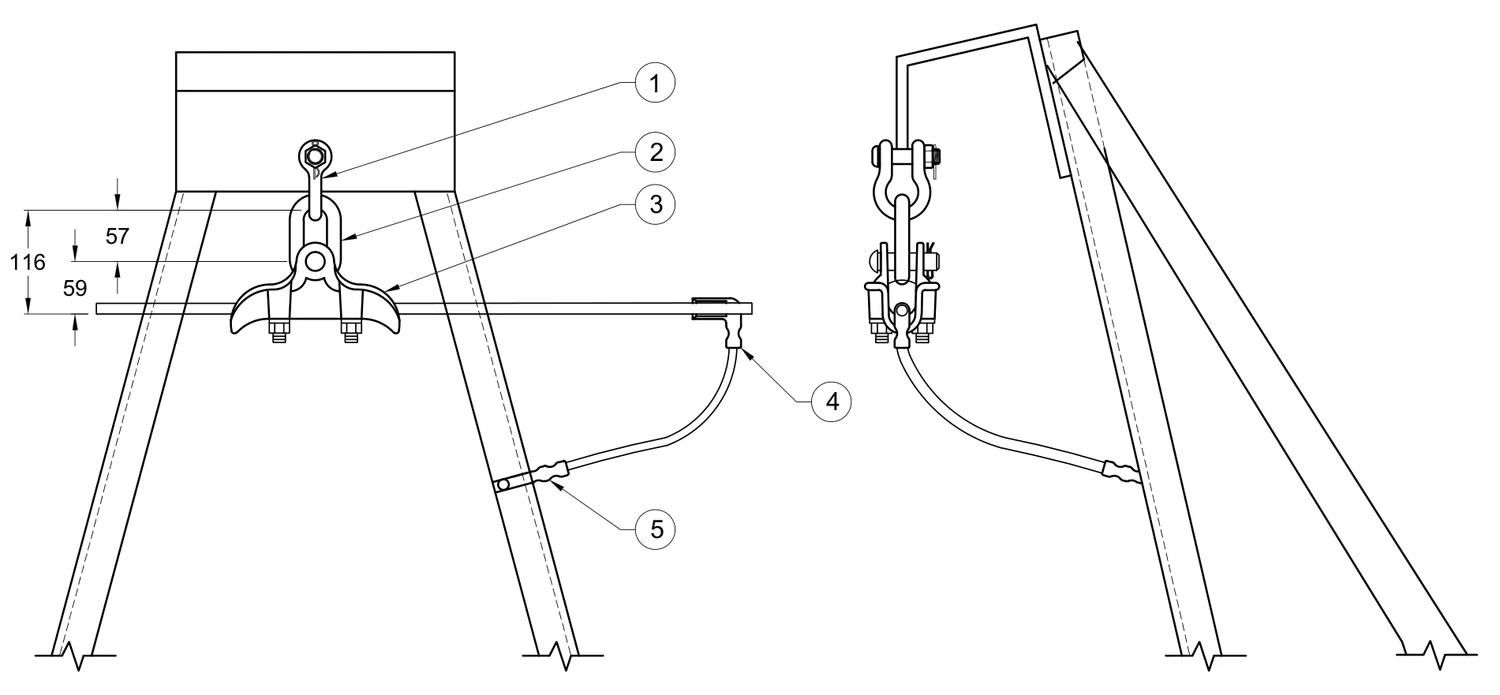

Plano 2D — Conjunto de suspensión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

Conjunto de suspensión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
5	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
4	CONECTOR TIPO "L"	1	ALEACION DE ALUMINIO	PLA-54
3	GRAPA DE SUSPENSION	1	ALEACION DE ALUMINIO	PAS-62
2	ESLABON	1	ACERO FORJADO GALVANIZADO	ESL-120
1	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-111

Conjunto doble de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

CFE 2C301-15 CTCHG-78-2 · cable de guarda 7#8, 5/16 y 3/8 (9.52-9.78 mm)

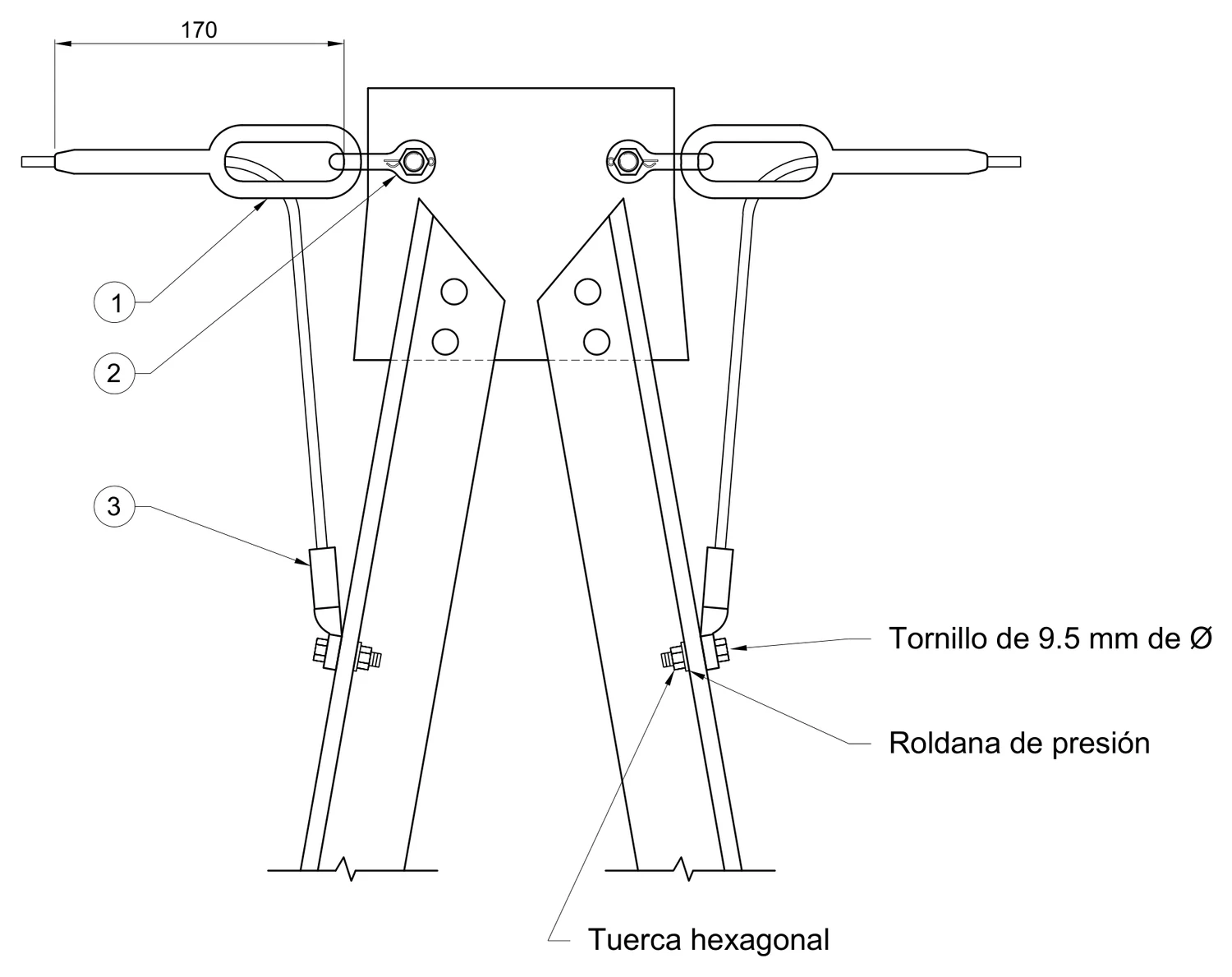

Plano 2D — Conjunto doble de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

Conjunto doble de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
3	CONECTOR A COMPRESION CABLE-SOLERA	2	ALEACION DE ALUMINIO	ZAP-10
2	GRILLETE	2	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	2	ACERO FORJADO GALVANIZADO	GTCHG 7#8

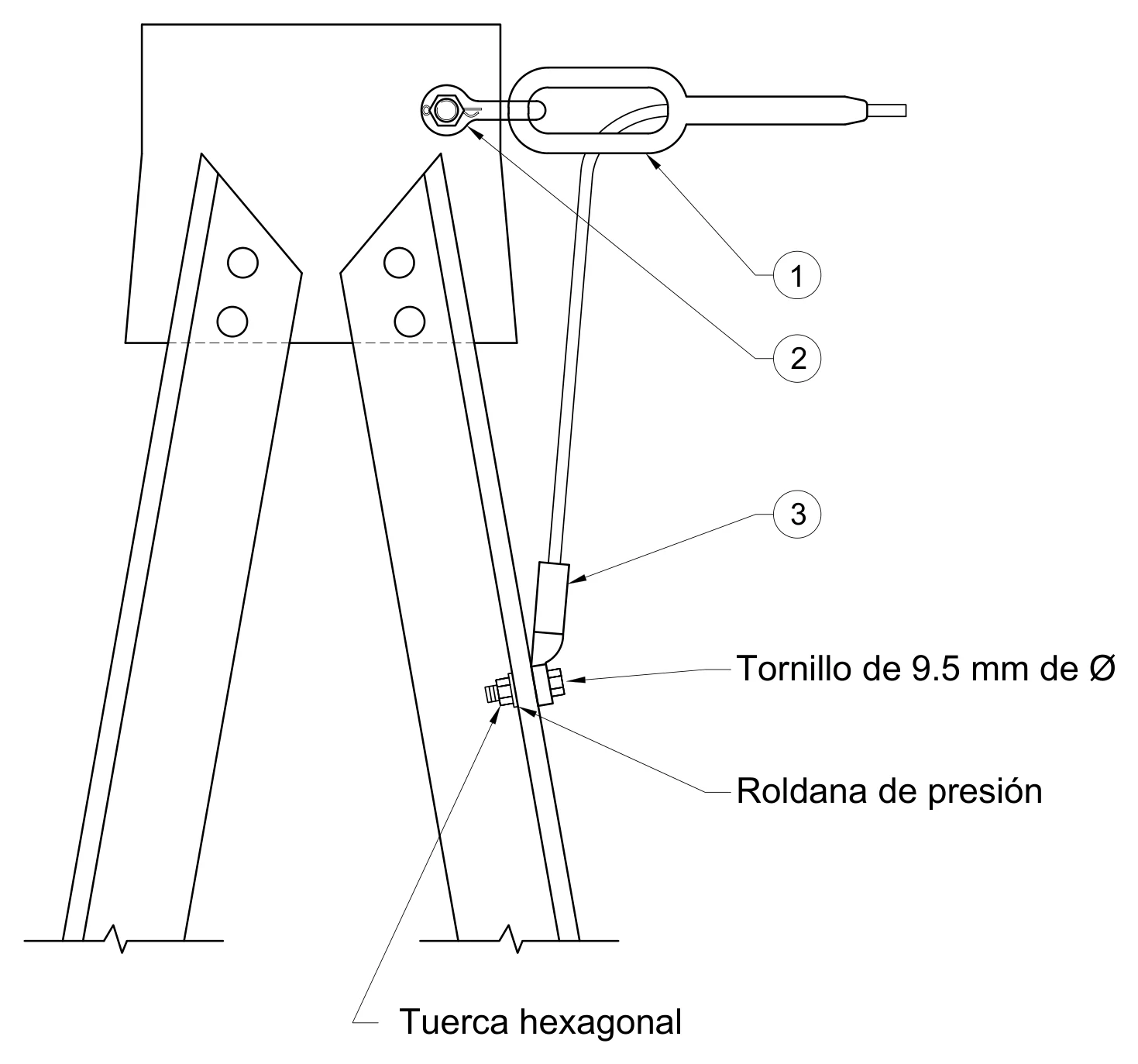

Conjunto sencillo de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

CFE 2C301-15 CTCHG-78 · cable de guarda 7#8, 5/16 y 3/8 (9.52-9.78 mm)

Plano 2D — Conjunto sencillo de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm)

Conjunto sencillo de tensión a compresión para cable de guarda de 7#8, 5/16 y 3/8 (9.52-9.78 mm) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
3	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
2	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	1	ACERO FORJADO GALVANIZADO	GTCHG 7#8

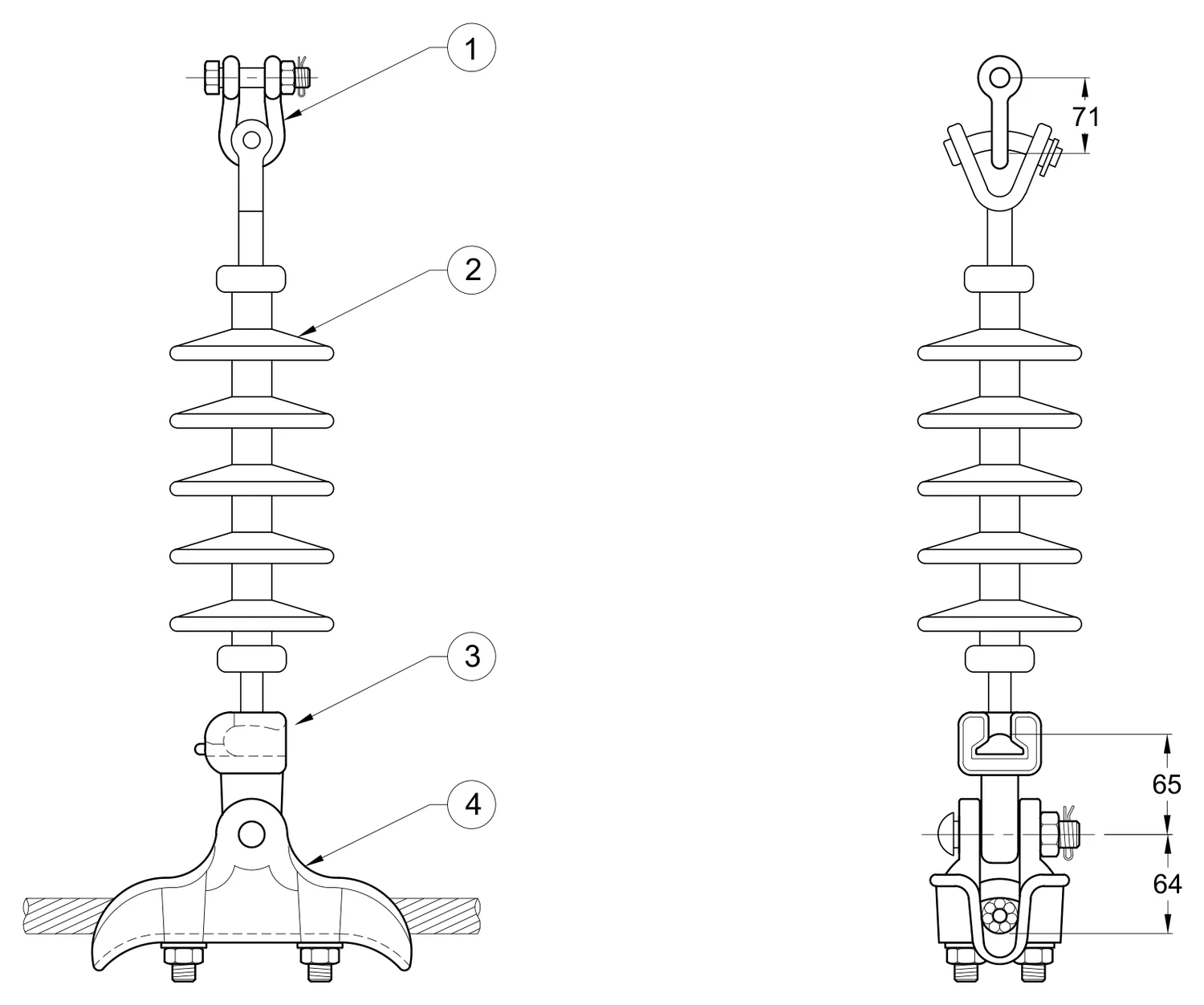

Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 266-477 ACSR/AS 161KV

CFE 2C301-15 CS1-104-C-161-AP · 266-477 ACSR/AS · 161 KV · aislamiento polimérico clase 52.5

Plano 2D — Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 266-477 ACSR/AS 161KV

Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 266-477 ACSR/AS 161KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION 266-477 ACSR/AS	1	ALEACION DE ALUMINIO	PAS-104
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-1
2	AISLADOR TIPO POLIMERICO clase 52.5			N/A
1	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-113

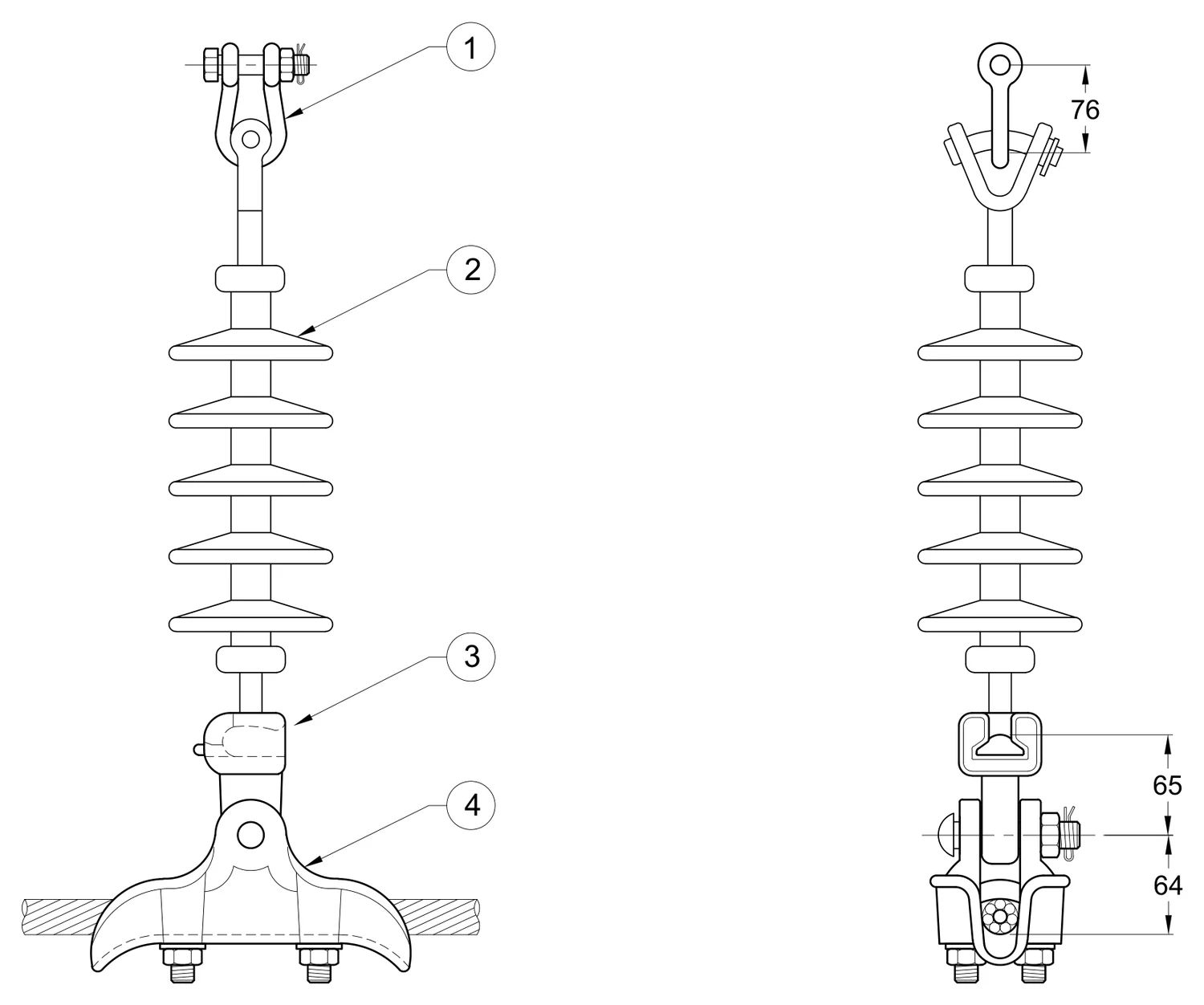

Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 795-1113 ACSR/AS 230KV

CFE 2C301-15 CS1-139-C-230-AP · 795-1113 ACSR/AS · 230 KV · aislamiento polimérico clase 52.5

Plano 2D — Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 795-1113 ACSR/AS 230KV

Conjunto de suspensión 1 C/F con una cadena de aislamiento polimérico, conductor 795-1113 ACSR/AS 230KV — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
4	GRAPA DE SUSPENSION 795-1113 ACSR/AS	1	ALEACION DE ALUMINIO	PAS-139
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111-2
2	AISLADOR TIPO POLIMERICO clase 52.5			N/A
1	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-200

Conjunto de suspensión en "I" 1 C/F aislamiento polimérico clase 52.5, cable 477, 795, 900, 1113 ACSR/AS con grapa de suspensión armada

CFE 2C301-15 aislamiento polimérico clase 52.5 · 477, 795, 900, 1113 ACSR/AS · grapa de suspensión armada

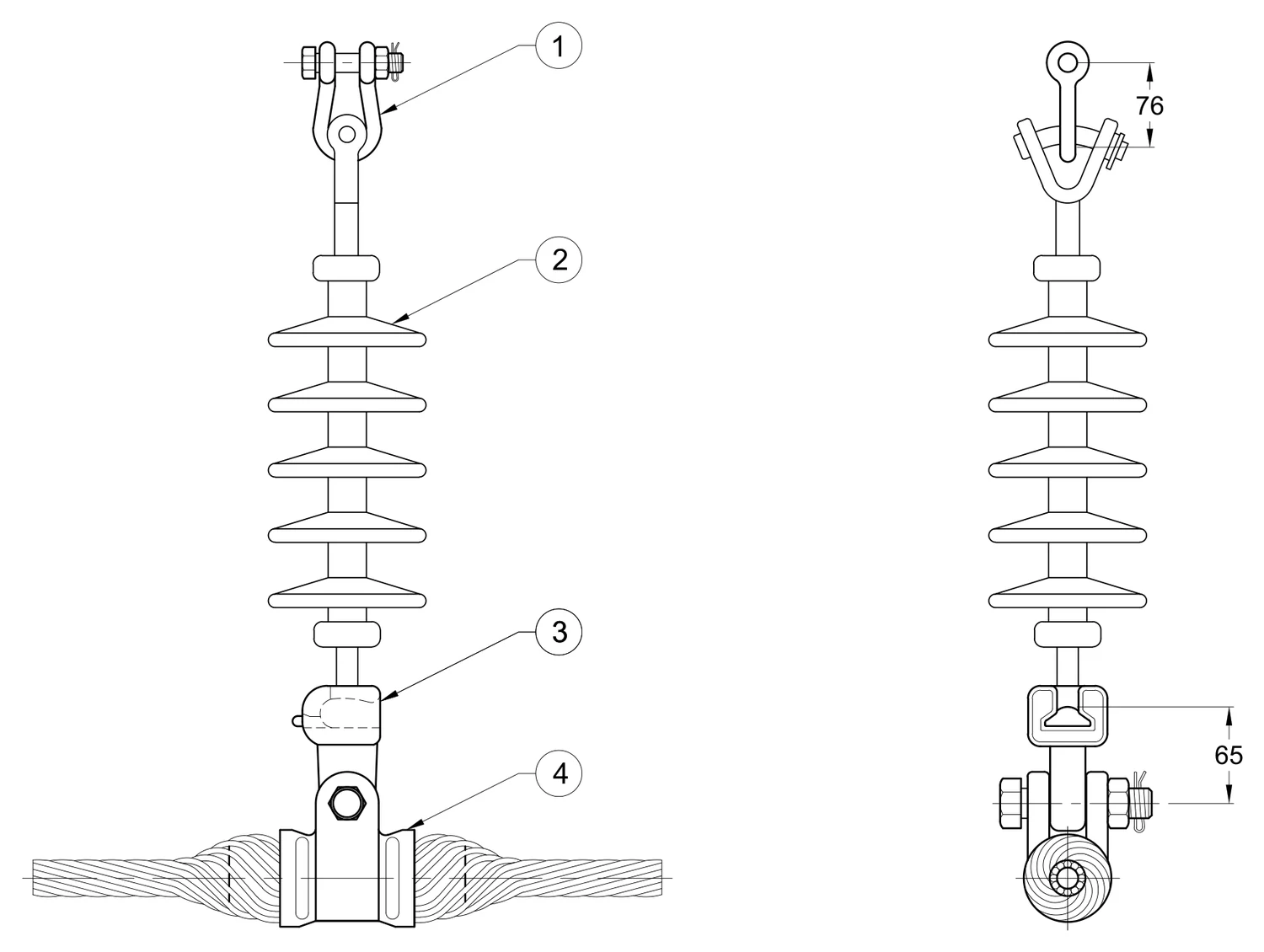

Plano 2D — Conjunto de suspensión en "I" 1 C/F aislamiento polimérico clase 52.5, cable 477, 795, 900, 1113 ACSR/AS con grapa de suspensión armada

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de suspensión en "I" 1 C/F aislamiento polimérico clase 52.5, cable 477, 795, 900, 1113 ACSR/AS con grapa de suspensión armada — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO CONJ.	PLP	SAPREM
4	GRAPA DE SUSPENSION ARMADA 1113	1	ALEACION DE ALUMINIO	CS1-1113-C-230-GA-AP	AGS-5136	GAS-8/32
4	GRAPA DE SUSPENSION ARMADA 900	1	ALEACION DE ALUMINIO	CS1-900-C-230-GA-AP	AGS-5130	GAS-7/30
4	GRAPA DE SUSPENSION ARMADA 795	1	ALEACION DE ALUMINIO	CS1-795-C-230-GA-AP	AGS-5130	GAS-7/28
4	GRAPA DE SUSPENSION ARMADA 477	1	ALEACION DE ALUMINIO	CS1-477-C-230-GA-AP	AGS-5118	GAS-5/22
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	COCO-111
2	AISLADOR TIPO POLIMERICO clase 52.5			N/A
1	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-200

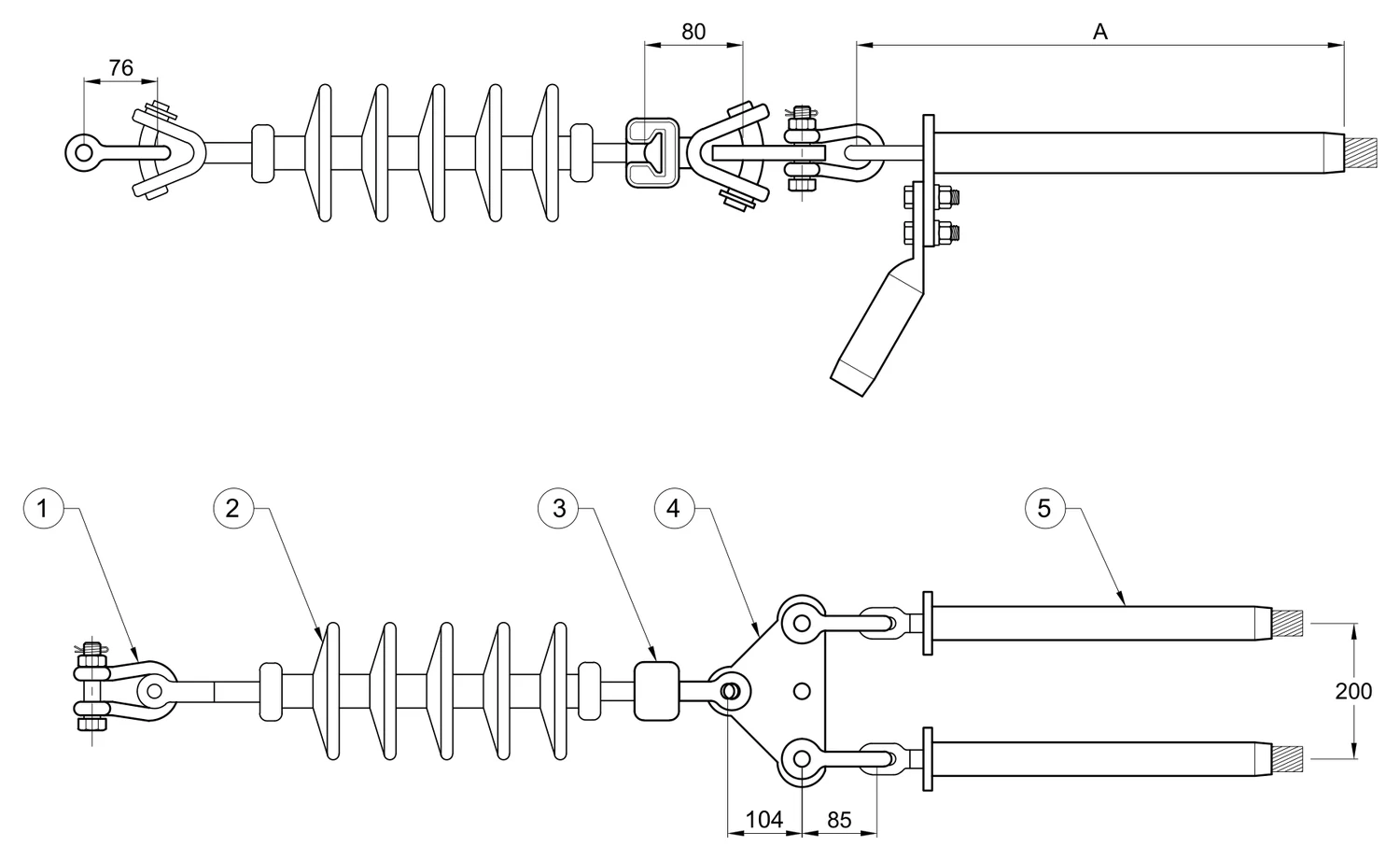

Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR/AS 230 KV

CFE 2C301-15 aislamiento polimérico clase clase 52.5 · 477, 795, 900, 1113 ACSR/AS · 230 KV

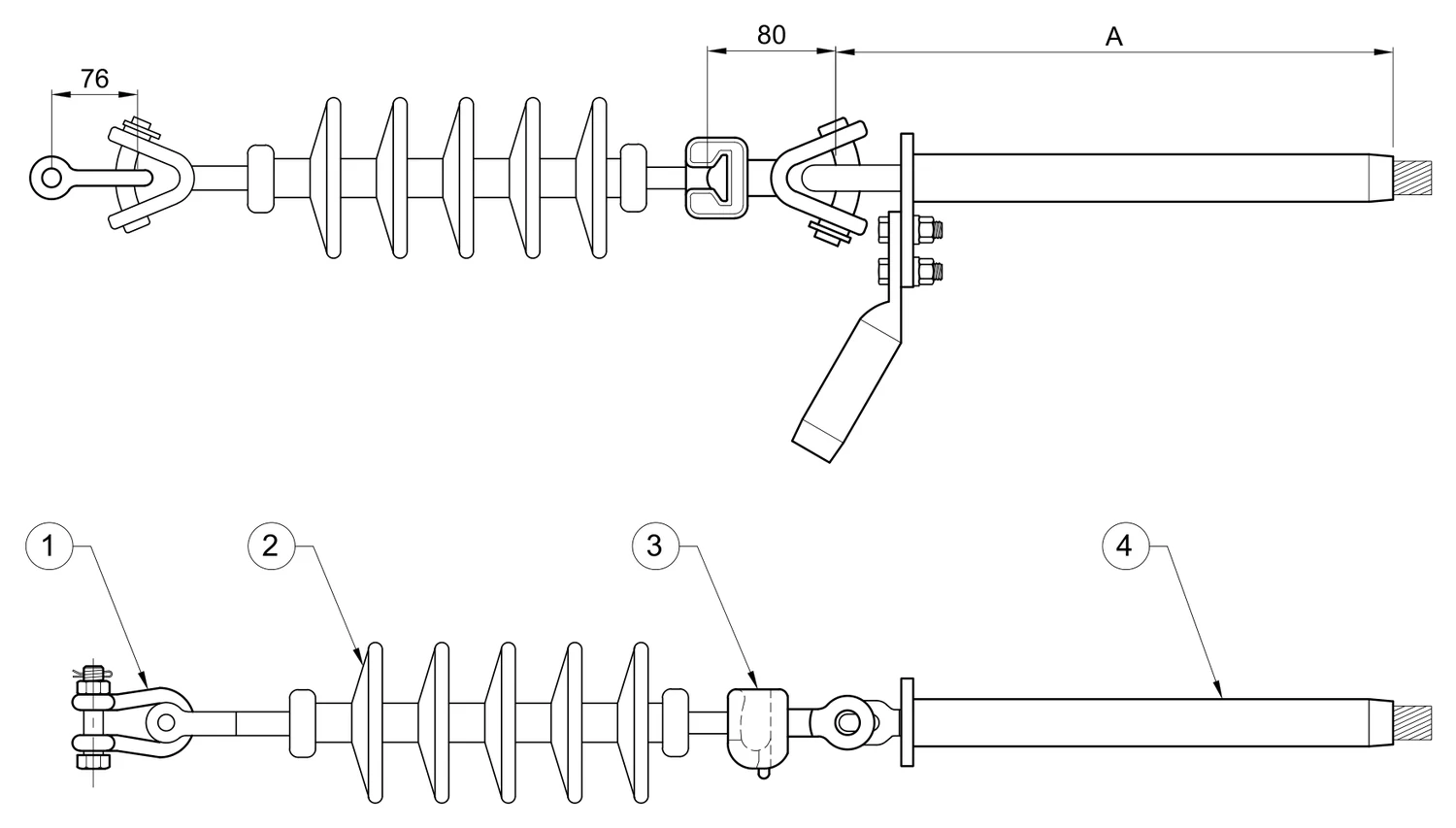

Plano 2D — Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR/AS 230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR/AS 230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	ACSR	CATALOGO	CAT. CONJUNTO
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	620	1113	GTC-1113	CT1-1113-C-230-AP
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	900	GTC-900	CT1-900-C-230-AP
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	570	795	GTC-795	CT1-795-C-230-AP
4	GRAPA DE TENSION A COMPRESION	1	ALEACION DE ALUMINIO	490	477	GTC-477	CT1-477-C-230-AP
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO			CHYCO-111
2	AISLADOR POLIMERICO clase 52.5					N/A
1	GRILLETE	1	ACERO FORJADO GALVANIZADO			GTE-200

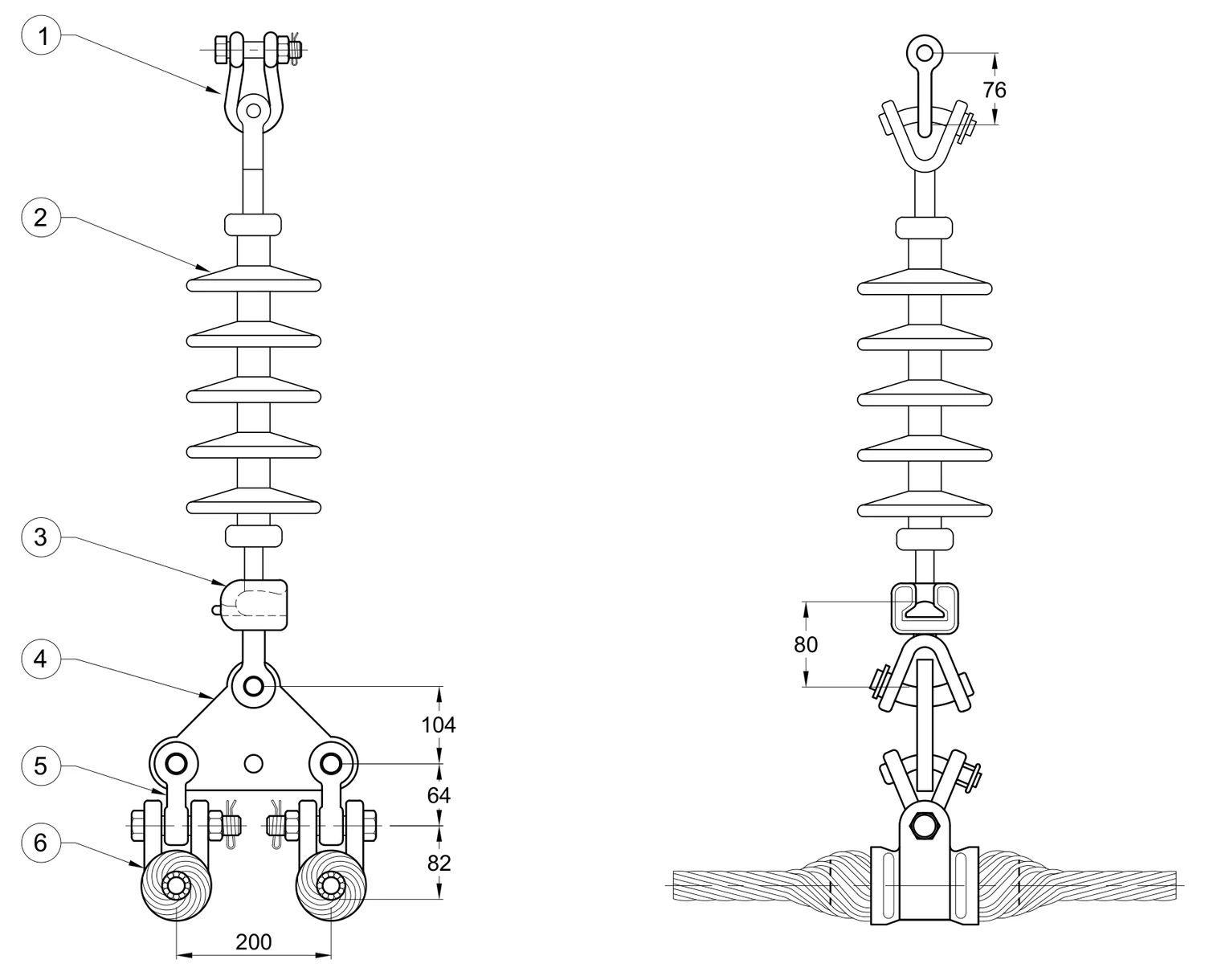

Conjunto de suspensión vertical, aislamiento polimérico clase 52.5 2 C/F 477, 795, 900, 1113 ACSR/AS 115-230 KV con grapa armada

CFE 2C301-15 aislamiento polimérico clase 52.5 · 2 C/F · 477, 795, 900, 1113 ACSR/AS · 115-230 KV · grapa armada

Plano 2D — Conjunto de suspensión vertical, aislamiento polimérico clase 52.5 2 C/F 477, 795, 900, 1113 ACSR/AS 115-230 KV con grapa armada

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de suspensión vertical, aislamiento polimérico clase 52.5 2 C/F 477, 795, 900, 1113 ACSR/AS 115-230 KV con grapa armada — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
6	GRAPA DE SUSPENSION AMORTIGUADA 1113	2	ALEACION DE ALUMINIO	CS2-1113-200-C-230-GA-AP	AGS-5136	GAS-8/32
6	GRAPA DE SUSPENSION AMORTIGUADA 900	2	ALEACION DE ALUMINIO	CS2-900-200-C-230-GA-AP	AGS-5130	GAS-7/30
6	GRAPA DE SUSPENSION AMORTIGUADA 795	2	ALEACION DE ALUMINIO	CS2-795-200-C-230-GA-AP	AGS-5130	GAS-7/28
6	GRAPA DE SUSPENSION AMORTIGUADA 477	2	ALEACION DE ALUMINIO	CS2-477-200-C-230-GA-AP	AGS-5118	GAS-5/22
5	HORQUILLA "Y" OJO CORTA	2	ALEACION DE ALUMINIO	HYOCO-111
4	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO POLIMERICO clase 52.5			N/A
1	GRILLETE	1	ACERO FORJADO GALVANIZADO	GTE-200

Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR 115-230 KV

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Conductores 477, 795, 900, 1113 ACSR. 115-230 KV. Códigos de conjunto: CT2-1113-200-C-230-AP, CT2-900-200-C-230-AP, CT2-795-200-C-230-AP, CT2-477-200-C-230-AP.

Plano 2D — Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR 115-230 KV

Este conjunto tiene variantes — elige la que necesitas:

Conjunto de tensión 1 C/F con aislamiento polimérico clase clase 52.5, conductores 477, 795, 900, 1113 ACSR 115-230 KV — despiece del conjunto. El número de **parte que se repite** son las **variantes** (por conductor): elige la variante arriba y agrégala a tu cotización.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	ACSR	CATALOGO	CATALOGO CONJUNTO
5	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	620	1113	GTC-1113	CT2-1113-200-C-230-AP
5	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	900	GTC-900	CT2-900-200-C-230-AP
5	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	570	795	GTC-795	CT2-795-200-C-230-AP
5	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	490	477	GTC-477	CT2-477-200-C-230-AP
4	YUGO TRIANGULAR	1	ALEACION DE ALUMINIO			YTR-200
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO			CHYCO-111
2	AISLADOR POLIMERICO clase 52.5					N/A
1	GRILLETE	3	ACERO FORJADO GALVANIZADO			GTE-200

Ensamble de tensión cable de guarda 3/8" - 7#8 (1 Hilo)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CTCHG-38-1-E.

Ensamble de tensión cable de guarda 3/8" - 7#8 (1 Hilo) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	CONECTOR P/CABLE DE ACERO 7/#8	1	ALEACION DE ALUMINIO	GP-10
5	CONECTOR PARALELO DE ACERO GALV. P/CABLE ALOWED	3	ALEACION DE ALUMINIO	GP-1
4	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
3	GUARDACABO PARA CABLE DE COBRE 4/0 AWG	2	ALEACION DE ALUMINIO	R-12
2	GRILLETE	3	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	1	ACERO FORJADO GALVANIZADO	GTCHG 7#8

Ensamble de tensión cable de guarda 3/8" - 7#8 (2 Hilos)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CTCHG-38-2-E.

Ensamble de tensión cable de guarda 3/8" - 7#8 (2 Hilos) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	CONECTOR P/CABLE DE ACERO 7/#8	2	ALEACION DE ALUMINIO	GP-10
5	CONECTOR PARALELO DE ACERO GALV. P/CABLE ALOWED	5	ALEACION DE ALUMINIO	GP-1
4	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
3	GUARDACABO PARA CABLE DE COBRE 4/0 AWG	2	ALEACION DE ALUMINIO	R-12
2	GRILLETE	4	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	2	ACERO FORJADO GALVANIZADO	GTCHG 7#8

Ensamble de tensión cable de guarda 3/8" - 7#8 (3 Hilos)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CTCHG-38-3-E.

Ensamble de tensión cable de guarda 3/8" - 7#8 (3 Hilos) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	CONECTOR P/CABLE DE ACERO 7/#8	3	ALEACION DE ALUMINIO	GP-10
5	CONECTOR PARALELO DE ACERO GALV. P/CABLE ALOWED	5	ALEACION DE ALUMINIO	GP-1
4	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
3	GUARDACABO PARA CABLE DE COBRE 4/0 AWG	2	ALEACION DE ALUMINIO	R-12
2	GRILLETE	5	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	3	ACERO FORJADO GALVANIZADO	GTCHG 7#8

Ensamble de tensión cable de guarda 3/8" - 7#8 (4 Hilos)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CTCHG-38-4-E.

Ensamble de tensión cable de guarda 3/8" - 7#8 (4 Hilos) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO
6	CONECTOR P/CABLE DE ACERO 7/#8	4	ALEACION DE ALUMINIO	GP-10
5	CONECTOR PARALELO DE ACERO GALV. P/CABLE ALOWED	5	ALEACION DE ALUMINIO	GP-1
4	CONECTOR A COMPRESION CABLE-SOLERA	1	ALEACION DE ALUMINIO	ZAP-10
3	GUARDACABO PARA CABLE DE COBRE 4/0 AWG	2	ALEACION DE ALUMINIO	R-12
2	GRILLETE	6	ACERO FORJADO GALVANIZADO	GTE-111
1	GRAPA REMATE COMPRESION	4	ACERO FORJADO GALVANIZADO	GTCHG 7#8

Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (Alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CSV2-GSAN-1113-C-AT. Conductor 1113 ACSS, 400 KV, alta temperatura.

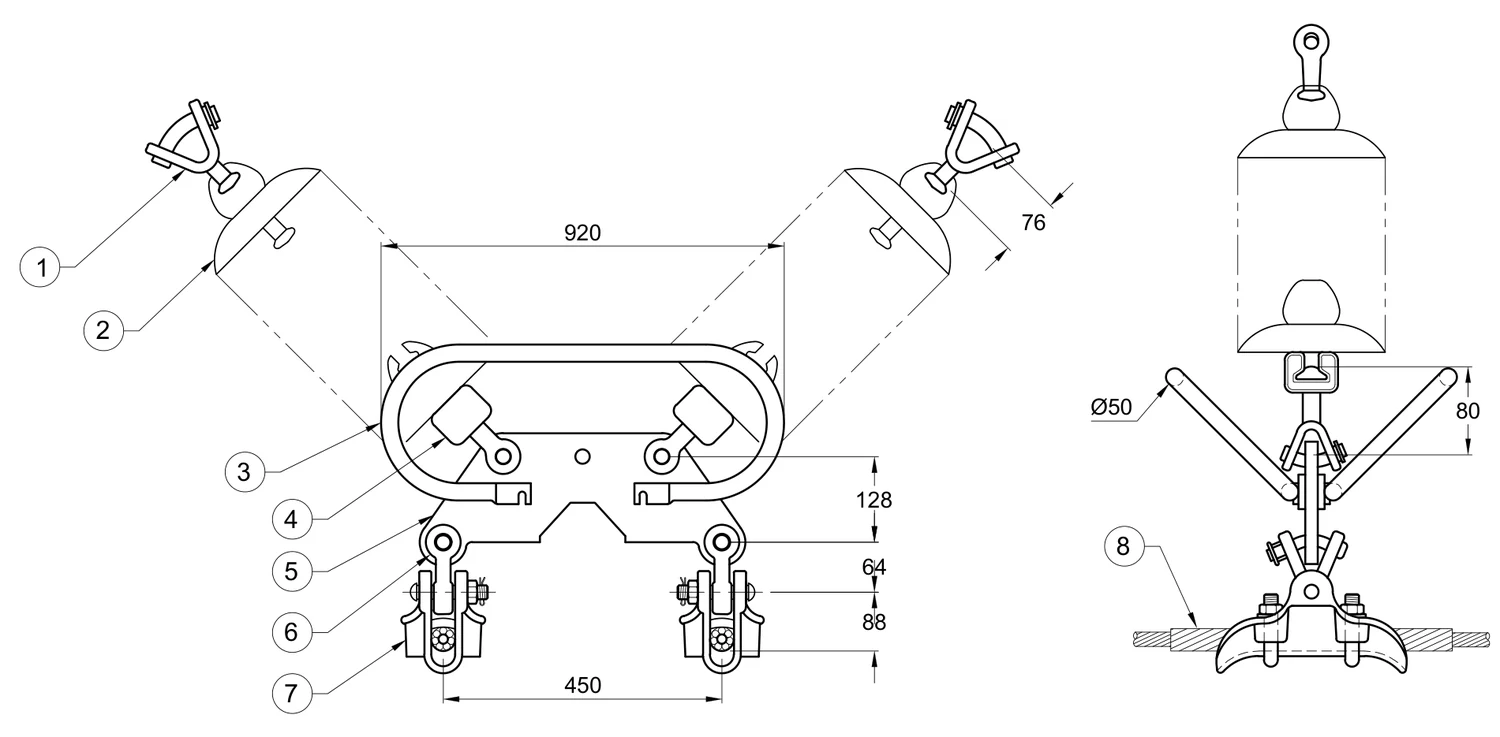

Plano 2D — Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (Alta temperatura)

Conjunto de suspensión en "V" 2 C/F 1113 ACSS, 400 KV (Alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLA PREFORMADAS (JUEGO)	2	ALEACION DE ALUMINIO	PVAP-477	AR-0134	VPAL 215-230
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113-S
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO	YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	CHYCO-111
3	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de suspensión vertical 2 C/F Conductor 1113 ACSS 400 KV (Alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CS2-GSAN-1113-C-AT. Conductor 1113 ACSS, 400 KV, alta temperatura.

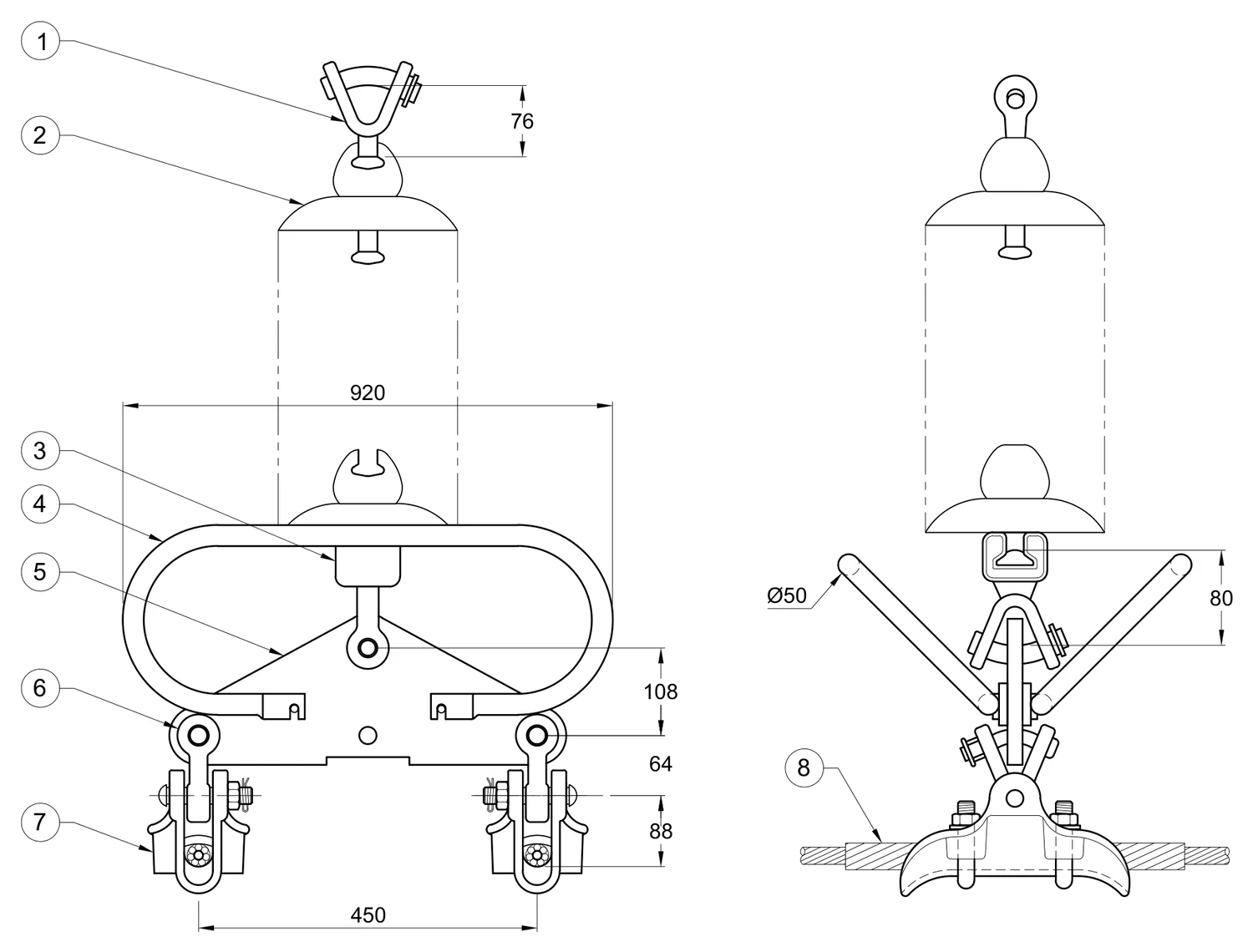

Plano 2D — Conjunto de suspensión vertical 2 C/F Conductor 1113 ACSS 400 KV (Alta temperatura)

Conjunto de suspensión vertical 2 C/F Conductor 1113 ACSS 400 KV (Alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	CATALOGO	PLP	SAPREM
8	VARILLA PREFORMADAS (JUEGO)	2	ALEACION DE ALUMINIO	PVAP-477	AR-0134	VPAL 215-230
7	GRAPA DE SUSPENSION ANTICORONA	2	ALEACION DE ALUMINIO	GSAN-1113-S
6	HORQUILLA "Y" OJO CORTA	2	ACERO FORJADO GALVANIZADO	HYOCO-111-1
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO	YTR-450-I2
4	ANILLO EQUIPOTENCIAL	2	ALEACION DE ALUMINIO	ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5			N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO	HYBOCO-111

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores condcutor 1113 ACSS, 400 KV (Alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CTV2-1113-C-AT. Conductor 1113 ACSS, 400 KV, alta temperatura.

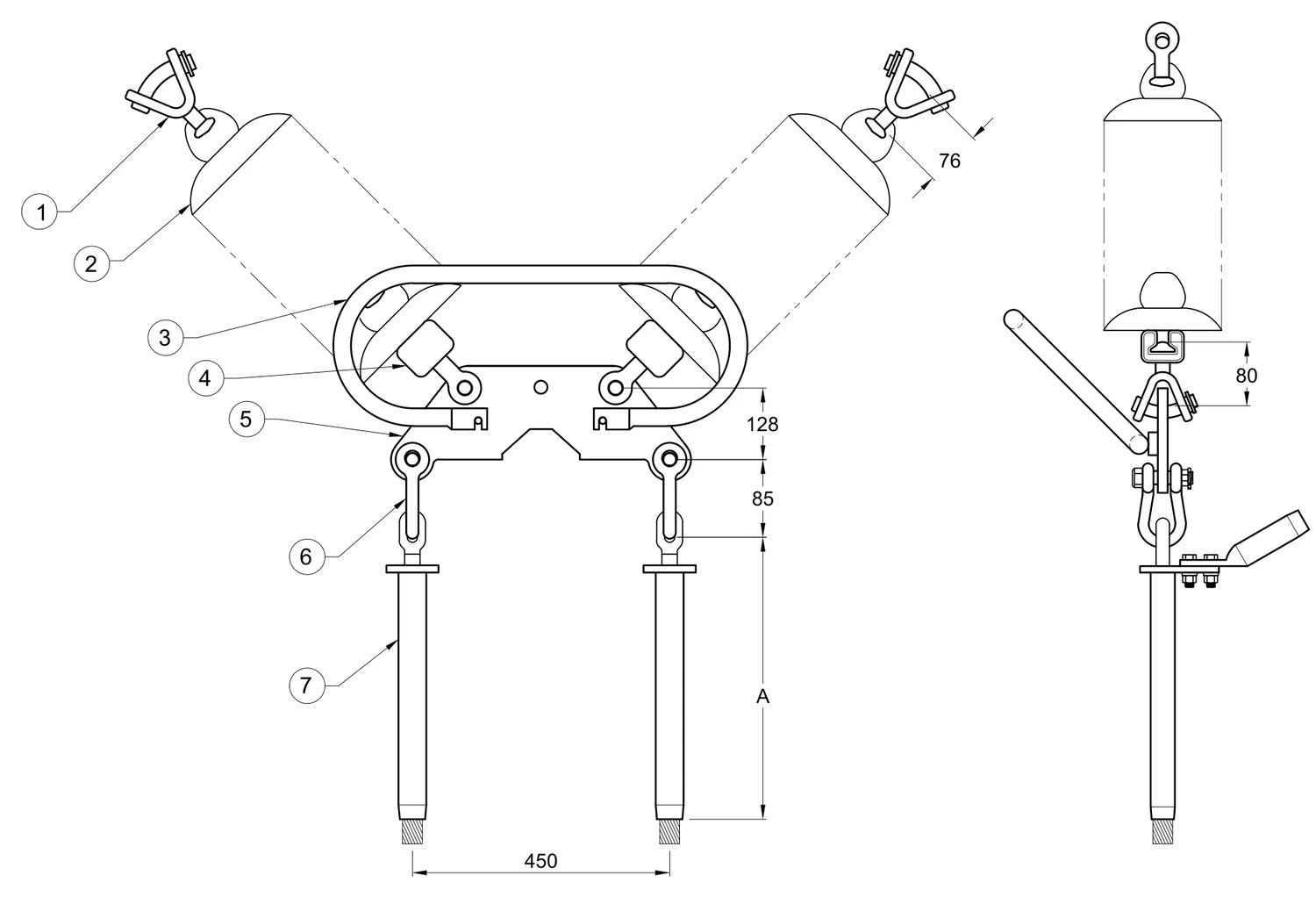

Plano 2D — Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores condcutor 1113 ACSS, 400 KV (Alta temperatura)

Conjunto de tensión en "V" 2 C/F con doble cadena de aisladores condcutor 1113 ACSS, 400 KV (Alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO
7	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	710	1049	1113	GTC-1113-AT
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRAPEZOIDAL	1	PLACA DE ACERO GALVANIZADO				YTRPZ-450-V2
4	CALAVERA HORQUILLA "Y" CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				CHYCO-111
3	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	2	ACERO FORJADO GALVANIZADO				HYBOCO-111

Conjunto de tensión 2 C/F con una cadena de aisladores Conductor 1113 ACSS 400 KV (Alta temperatura)

CFE 2C301-15 Aleación de aluminio / Acero forjado galvanizado CFE-2C301-15. Código de conjunto: CT2-1113-C-AT. Conductor 1113 ACSS, 400 KV, alta temperatura.

Conjunto de tensión 2 C/F con una cadena de aisladores Conductor 1113 ACSS 400 KV (Alta temperatura) — despiece del conjunto (partes que lo integran). El conjunto se cotiza **completo** con el botón de arriba.
PARTE	DESCRIPCION	CANT.	MATERIAL	A	LONG. TOTAL	ACSR	CATALOGO
7	GRAPA DE TENSION A COMPRESION	2	ALEACION DE ALUMINIO	700	1049	1113	GTC-1113-AT
6	GRILLETE	2	ACERO FORJADO GALVANIZADO				GTE-200
5	YUGO TRIANGULAR	1	PLACA DE ACERO GALVANIZADO				YTR-450-I2
4	ANILLO EQUIPOTENCIAL	1	ALEACION DE ALUMINIO				ANIEQ-930
3	CALAVERA HORQUILLA "Y" CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				CHYCO-111
2	AISLADOR TIPO DISCO clase 52.5						N/A
1	HORQUILLA "Y" BOLA CORTA clase 52.5	1	ACERO FORJADO GALVANIZADO				HYBOCO-111

Aplicaciones

¿Dónde se usan los conjuntos de líneas de transmisión?

Los conjuntos de líneas de transmisión Partalum se usan para la suspensión y la tensión del conductor en líneas de transmisión de 69 a 400 KV, en haces de 1 a 4 conductores por fase. También cubre la suspensión y tensión para cable de guarda.

Suspensión de conductor

Soporte del conductor en estructuras de paso de líneas de transmisión de 69 a 400 KV, en suspensión vertical o en "V".

Tensión de conductor

Remate del conductor en estructuras terminales y de ángulo, con cadena sencilla o doble según el tiro mecánico.

Haces de conductores

Configuraciones de 1 a 4 conductores por fase para distintas capacidades de transmisión.

Cable de guarda

Suspensión y tensión del hilo de guarda para protección contra descargas atmosféricas.

Materiales y normas

¿De qué material son y qué normas cumplen?

Los conjuntos de líneas de transmisión se arman con herraje de acero forjado galvanizado en caliente para resistencia mecánica y protección contra la corrosión, combinado con aislador polimérico clase 52.5 en las variantes poliméricas. Toda la línea se diseña con conformidad a especificaciones CFE, NMX-ANCE.

Esfera de Aluminio — Partalum — Aluminio

Esfera de Acero galvanizado — Partalum — Acero galvanizado

Herraje de acero forjado
Galvanizado en caliente
Aislador polimérico clase 52.5
Conformidad CFE
Conformidad NMX-ANCE

Ver normas de referencia →

Preguntas frecuentes

Lo que pregunta ingeniería sobre esta línea.

¿Qué niveles de tensión cubren los conjuntos de líneas de transmisión Partalum?

Los conjuntos cubren líneas de transmisión de 69 a 400 KV.

¿Cuántos conductores por fase admiten los conjuntos?

Los conjuntos de suspensión y tensión se fabrican para haces de 1 a 4 conductores por fase, según la capacidad de transmisión de la línea.

Cotización

¿Necesitas conjuntos de líneas de transmisión?

Indícanos tu descripción, conductor, nivel de tensión y cantidades. Respondemos con el conjunto correcto de la línea.

Solicitar cotización → Contacto
